手动台式塑料注射成型机结构

　　该结构面向小批量塑料样件试制、教学实验、模具试模以及小型作坊内的简易成型作业，核心用途是把受热塑化的塑料材料通过手动杠杆与压注部件送入模腔，在较低投入条件下完成短流程注射。设备并非面向高速连续生产的自动化产线，而是强调可搬运、可拆装、易观察和低门槛操作，适合放在工作台旁进行结构验证、工艺演示或小型零件打样。

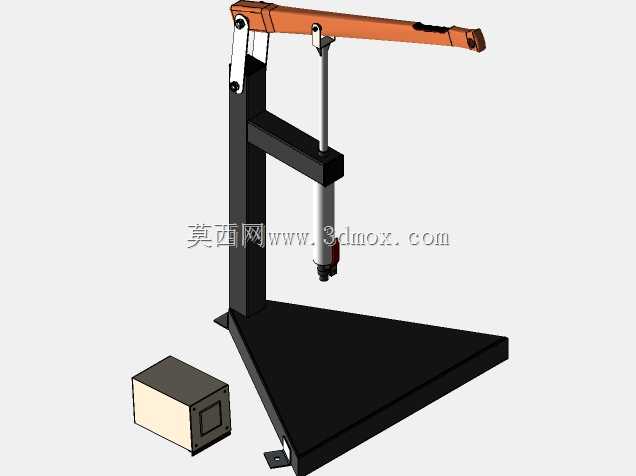

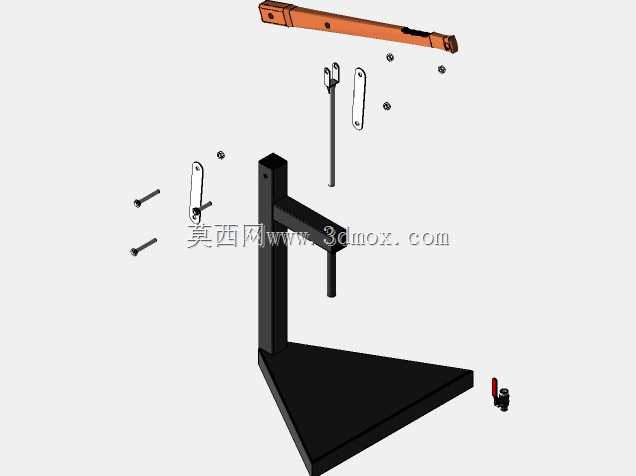

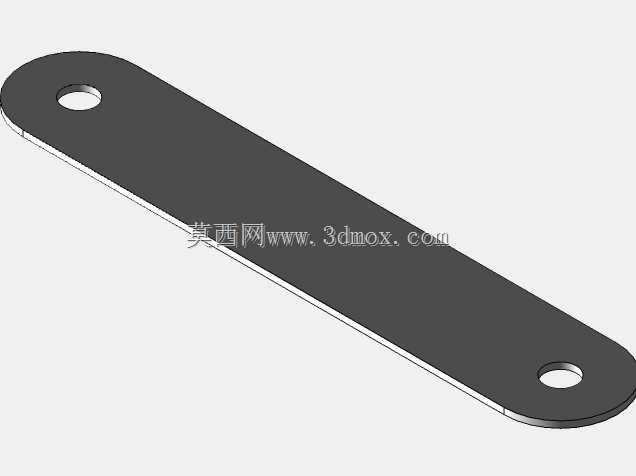

　　从整机布置看，设备采用立式压注与悬臂杠杆相结合的形式。底部为三角形稳定支承，占地面积相对紧凑，三个方向的外伸边界能够在承受上部压杆反力时降低倾覆风险。底座上方设置竖直立柱，立柱承担导向、支撑和反力传递作用；上部橙色长臂为手动施力杠杆，绕后部铰点摆动，前端作为操作端，中部通过连杆与压注执行件相连。杠杆长度明显大于执行端行程，可把操作人员施加在手柄处的力放大后传递至压料位置，这也是手动设备在没有液压站或伺服驱动条件下仍能获得一定注射压力的关键。

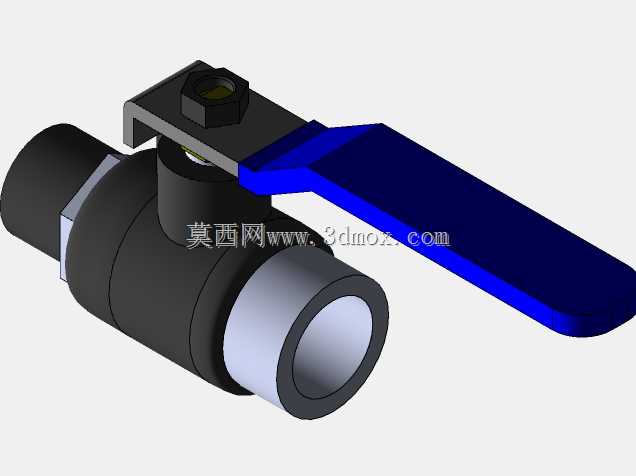

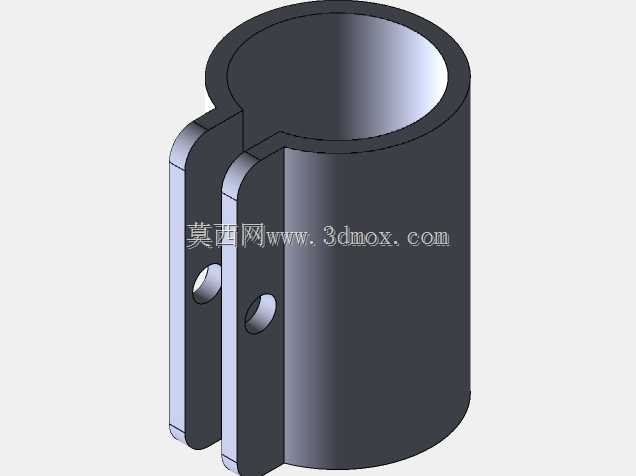

　　压注单元沿立柱前侧布置，包含竖向料筒、压杆、下部喷嘴或出料连接段。料筒区域承担塑料受热与暂存功能，压杆下行时将熔融物料向模具入口推送。模型中料筒与杠杆之间的连接关系清晰，便于在三维环境中检查运动干涉：长臂抬起时，压杆应随之上行，留出加料和清理空间；长臂压下时，压杆沿料筒轴线运动，不能与立柱、锁紧件或模具安装面发生偏摆摩擦。对于实际改造者而言，料筒中心到底座前端、立柱侧面以及操作手柄末端的距离都需要重点核对，因为这些尺寸决定了模具放置范围、操作人员站位和设备周边安全间隙。

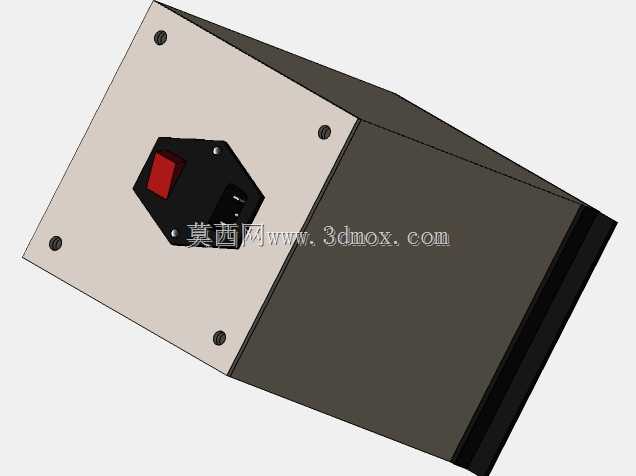

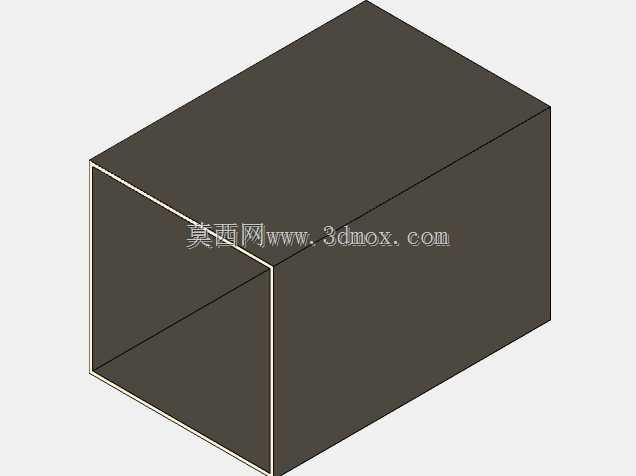

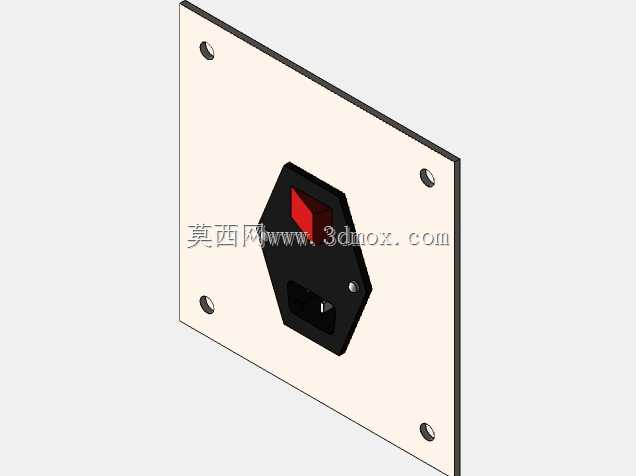

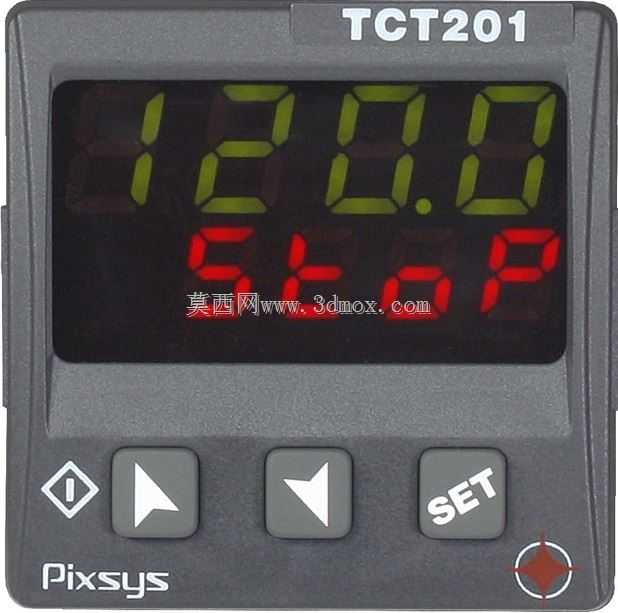

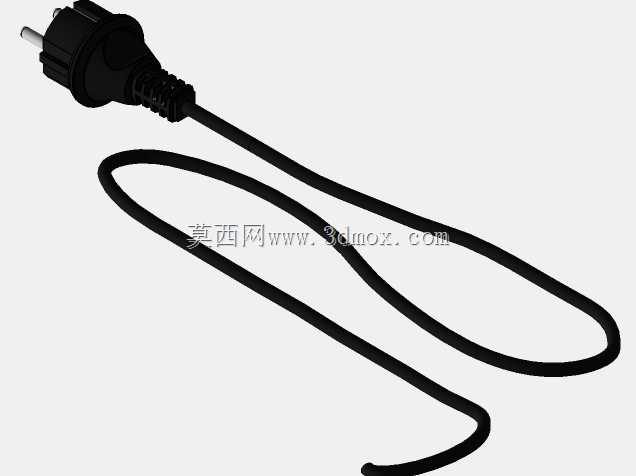

　　旁置的小箱体可理解为控制或加热相关组件的简化表达。真实设备中，该部分通常涉及温度控制、加热圈供电、保温和接线空间；在结构设计阶段，它不仅是一个外观盒体，更需要考虑与料筒的走线距离、热隔离、维修开启方向以及台面上的固定方式。箱体位于底座侧前方，能够缩短与料筒之间的连接路径，但也会占用模具取放空间，因此在布置模具时应保证开合模、取件和清理喷嘴的操作通道不被箱体遮挡。

　　设计思路上，该方案把复杂注塑机的注射、锁模、驱动和控制环节进行了大幅简化。没有采用全自动送料、螺杆塑化和复杂安全防护，而是利用杠杆增力、竖直导向和人工控制节奏完成最基本的注射动作。这样的结构有利于教学中理解成型原理：操作人员可以直接看到长臂角度、压杆位置、出料状态和模具充填过程之间的关系；也有利于机械设计练习，因为铰点位置、杠杆比、立柱刚度、底座稳定性和料筒对中性都是可以继续优化的工程要点。

　　在功能特性方面，设备最突出的是手动可控与结构开放。压下速度可由人工根据材料流动性和模具反馈调整，短时停顿、补压或快速退回都能通过操作动作实现。对于薄壁小件、软质材料试样或简单嵌件包覆，手动控制反而便于低速观察充填过程。但它的限制同样明确：注射量、压力稳定性和温度均匀性无法与工业注塑机相比，连续作业效率较低，对模具定位、喷嘴贴合和操作人员经验依赖较强。因此在选型或复刻时，应把它定位为试制与实验装置，而不是替代量产设备。

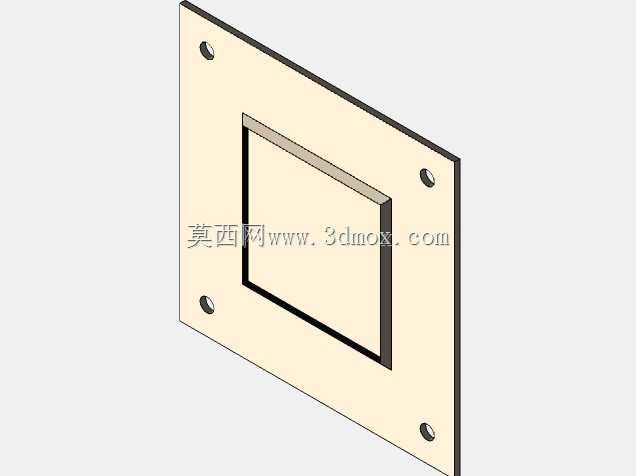

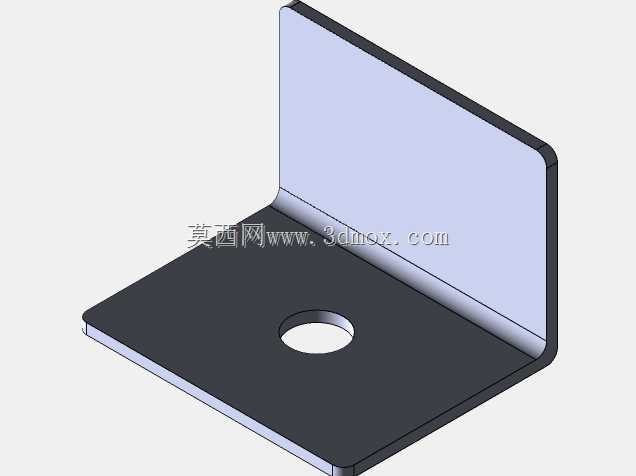

　　外形边界上，长臂向后上方铰接并向前延伸，压下和抬起两个状态会形成不同的高度包络。安装时不能只按静止高度预留空间，还要按手柄末端的圆弧运动轨迹留出上方和前方操作区。底座三角形轮廓适合固定在坚实工作台面上，若承受较大压注力，应通过螺栓或压板将底座与台面连接，避免单侧施力时整机抬起。料筒下端至底座平面的开放高度决定了模具厚度范围；模具过厚会使喷嘴无法贴合，过薄则可能需要增加定位垫块。立柱与料筒之间的横向距离限制了模具宽度，操作手柄前方则需保留人员双手动作和材料取放空间。

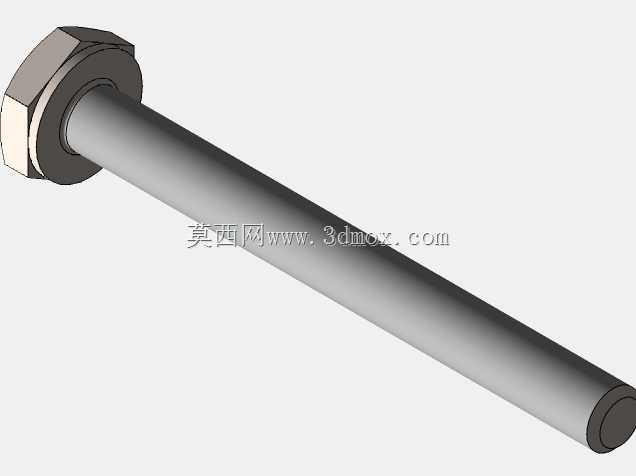

　　从三维建模角度看，该结构适合继续细化的部分包括铰点轴承与销钉配合、压杆密封与导向、料筒加热圈安装、喷嘴与模具浇口对中、底座加强筋以及模具快速定位结构。若用于工程出图，应补充杠杆极限位置校核、关键焊缝或螺栓连接强度、受热件与手动操作件之间的隔热防护，并在运动仿真中检查长臂全行程内压杆的直线度与末端间隙。整体而言，这是一套以最小机构实现塑料压注流程的台式装置，结构直观、改造空间大，适合作为小型成型设备原理验证和机械结构教学的基础方案。
