小型立式金属圆锯切管设备结构设计

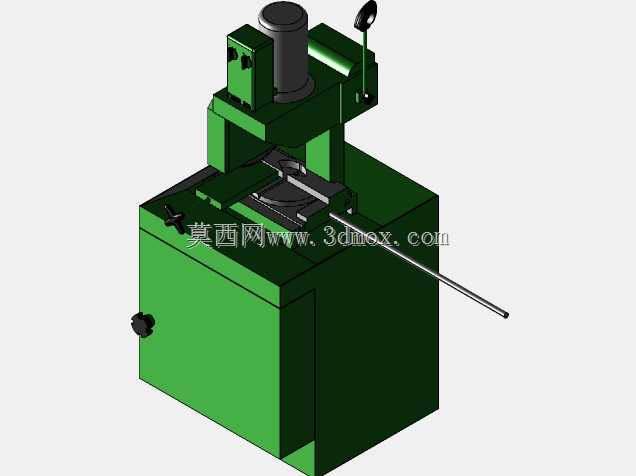

　　这款小型立式锯切设备的三维结构，主要面向小规格金属管材、棒材的定长下料场景，在五金加工、汽配零件预制、小型钢结构件加工车间里，这类设备往往承担着批量下料的前端工序，相比大型锯床占地更小，适配多品种小批量的加工需求，尤其适合管径在50mm以内的圆管、方管以及实心小直径棒料的切断作业，手动送料的结构设定也降低了设备的制造成本与维护门槛，适合小型加工户的日常生产使用。从结构布局来看，设备采用下置柜体的一体式设计，底部的箱型柜体一方面作为切削液的储液腔，容纳冷却循环系统的管路与泵体，另一方面承担整机的配重基座作用，保证锯切过程中设备不会因为切削反力出现晃动，柜体侧面设置的排液旋钮方便定期更换切削液、清理沉积的金属切屑，

　　柜体顶部的工作台面作为送料基准面，加工时管材沿着台面上的定位槽推送，配合侧面的可调挡块就能实现定长切割，不需要每次下料都重复测量尺寸。上部的锯切机头采用垂直升降的布局，驱动电机竖直安装在机头顶部，通过减速机构带动锯片旋转，机头侧面的操作手柄用来控制机头的下压进给，操作人员扳动手柄就能控制锯切的进给速度，针对不同壁厚、不同材质的工件，可以灵活调整下压力度，避免锯片崩齿或者进给过快导致的切口歪斜。机头一侧设置的长杆是工件压紧机构的操作杆，扳动该杆就能驱动台面上的压块向下锁紧待切工件，避免锯切过程中管材出现转动、窜动，保证切口的平整度，相比很多小型锯床省略压紧结构的设计，这个压紧结构能有效降低操作的安全风险，也能提升切口的断面质量。

　　从设计思路上看，这款设备的结构做了很多简化优化，所有传动部件都做了外罩防护，避免切屑飞溅到传动机构内部造成磨损，电机与锯片的连接部分设置了安全护罩，只有锯切工作区域露出必要的锯片行程，日常操作时不容易误触旋转部件。安装边界方面，整机的占地尺寸控制在1米见方以内，底部不需要做特殊的地基固定，只要放置在平整的硬化车间地面上就能使用，电源接入常规的三相工业用电即可，不需要额外配置特殊的电控柜，所有操作控件都集中在机头附近，操作人员站在设备正面就能完成送料、压紧、锯切、松料的全流程操作，单人即可完成全部下料作业。在实际使用场景中，这类设备往往配合角磨机、坡口机等设备组成小型管材加工线，下料后的管材可以直接进入后续的焊接、折弯工序，

　　相比砂轮切割机，锯切的切口没有烧边、毛刺更少，后续不需要做过多的端面打磨，能有效减少后续工序的工作量，同时锯片的损耗相比砂轮片更低，长期使用的耗材成本更有优势。结构建模过程中，对各个运动部件的行程做了干涉检查，保证机头下压到最低位置时，锯片不会碰到工作台面，压紧机构的行程范围适配不同高度的工件，送料槽的宽度预留了足够的调整余量，可以通过更换不同的定位垫块来适配不同截面形状的型材，设备后部预留了排屑口，锯切产生的切屑可以顺着排屑口滑落到设备后方的集屑槽里，日常清理只需要抽出集屑槽即可，不需要拆开设备护罩。
