铃木DR650越野摩托改装仪表安装支架

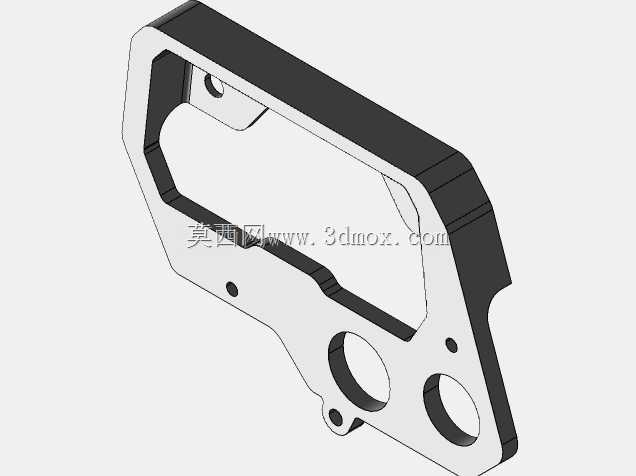

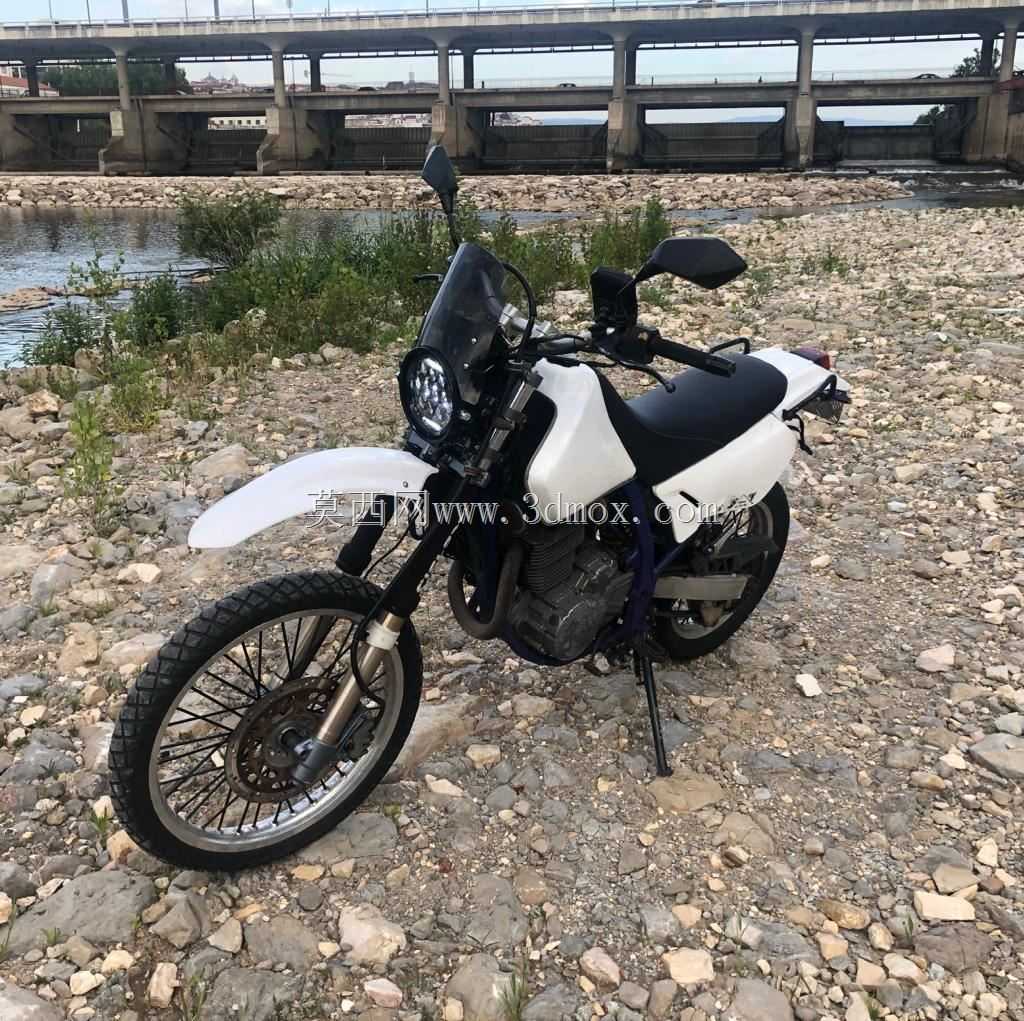

　　这款构件是针对铃木DR650越野摩托车定制开发的仪表区域安装承载板，核心作用是替换原车适配性不足的安装位，为改装后的仪表、前置灯具、外接电控接口提供统一的刚性安装基准，实际装车场景覆盖非铺装路面穿越、长途摩旅改装以及复古越野风格重构等工况。

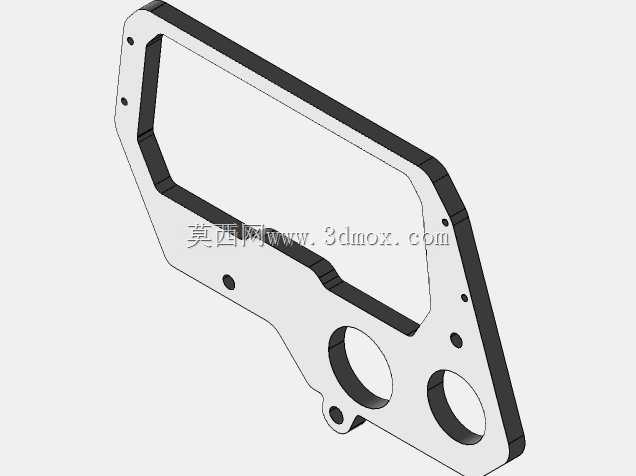

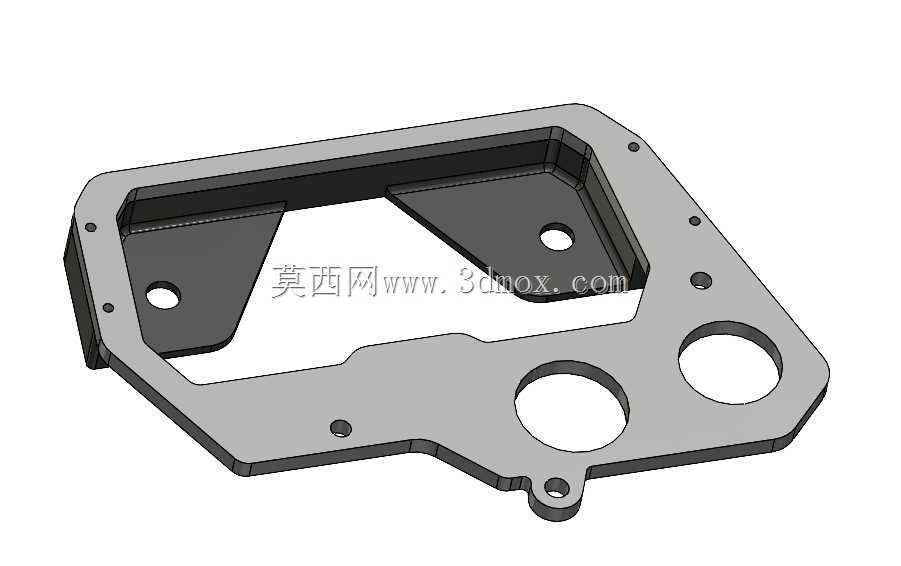

　　从安装边界来看，这块承载板完全贴合DR650车头前部的原有安装点位，板体轮廓随车头车架的走线空间做了异形切边处理，边缘预留的多个小孔分别对应车架固定螺栓、仪表锁付点位、灯具支架连接位，不需要对原车车架做额外打孔焊接，所有安装孔位的间距都匹配原车紧固件规格，改装时可以直接对位锁附，避免二次加工破坏车架防锈层。板体上开设的三个大尺寸圆形通孔，分别对应转速表、里程表以及外接USB供电插座的穿线与嵌装位置，开孔边缘预留了足够的锁附凸台，仪表装入后不会和板体发生硬干涉，线路可以从板体背面的镂空区域顺向排布，顺着车架主梁走向整理固定，避免越野颠簸时线路被拉扯磨损。

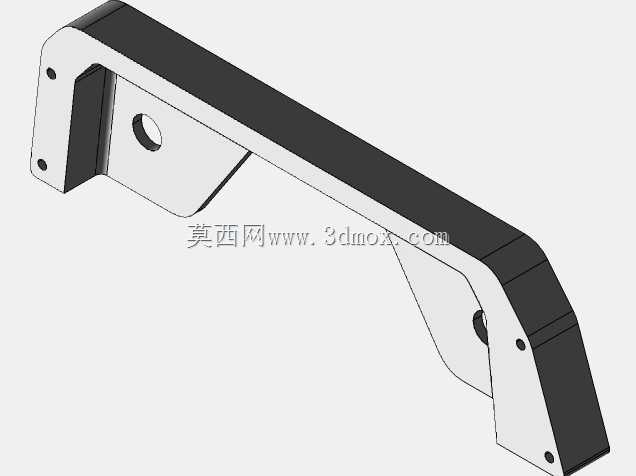

　　材质选择上，主板采用6mm厚度的铝板经激光切割成型，这个厚度的铝板在控制整体重量的同时，能提供足够的抗扭刚性——越野路段持续颠簸时，板体不会因为仪表和灯具的重量发生震颤变形，铝材质本身的抗锈蚀特性也能应对雨天、泥水环境的侵蚀，不需要额外做重度防锈处理。板体下半部分的配套支撑底座采用3D打印工艺制作，主要用来填补主板和车架之间的高度差，让板体安装后保持水平姿态，同时抵消部分路面传递的高频振动，降低仪表长期受振出现指针抖动、内部元件松脱的概率。

　　设计过程中首先规避了和库存大灯整流罩的适配冲突，板体的上轮廓特意避开了原厂整流罩的卡接位，改装时既可以选择拆除原有整流罩做裸露风格改装，也可以搭配定制的小型风挡使用，不会出现部件互相顶死的问题。板体中部的大面积镂空区域一方面是为了减重，另一方面给前置大灯支架、风挡固定座留出了安装空间，相关配套的灯具、风挡、支架都可以通过板体上预留的点位直接扩展，不需要额外在车头其他位置零散焊接固定座，让整个车头改装的集成度大幅提升。

　　从结构受力的角度分析，板体的几个固定孔位分布在轮廓的各个边角，形成多点支撑的受力布局，当车辆在颠簸路面产生冲击时，载荷会均匀分散到各个连接点，不会出现局部应力集中导致板体开裂的问题。板体边缘做了折弯加厚的翻边处理，相当于给平板增加了加强筋结构，进一步提升了整体的抗弯能力，即使车头发生轻微倾倒，这块铝板也能先承接冲击，保护后方的仪表和灯具不会直接被撞损。

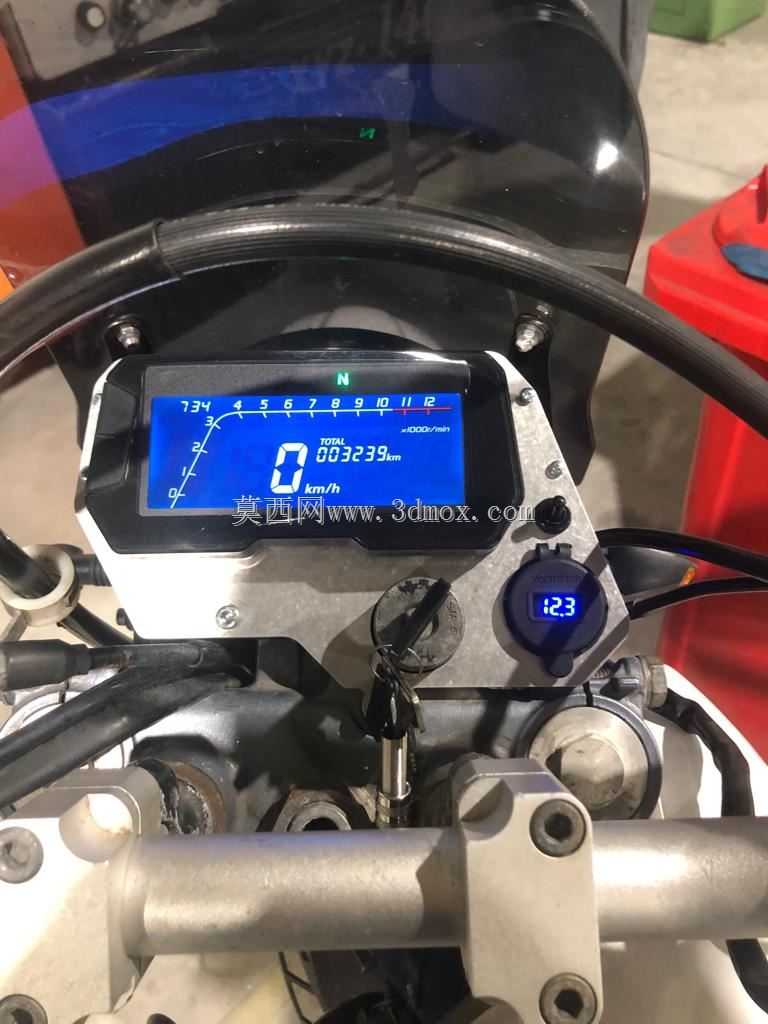

　　走线布局上，板体背面预留的线槽空间可以把仪表线束、灯组控制线、USB供电线全部归集在一起，用扎带固定在板体的预设孔位上，不会出现线路外露杂乱、在转向过程中被车把拉扯的情况。外接USB插座的安装位特意设置在板体右侧靠前的位置，骑手在骑行过程中不需要大幅抬手就可以插拔充电线，同时该位置避开了泥水直接飞溅的路径，能降低接口进水短路的风险。

　　针对越野使用的场景，整个构件的设计没有采用多余的突出结构，所有边角都做了圆角过渡，在摔车时不会形成尖锐的凸起对骑手造成二次伤害，同时也减少了剐蹭周边部件的概率。和原厂单薄的仪表固定支架相比，这款定制承载板的承载能力更强，可以同时兼容仪表、双灯组、外接设备插座、小风挡多个部件的安装，不需要叠加多个零散支架，让车头整体布局更简洁，长期使用的松动故障率也更低。

　　在建模落地时，所有孔位的位置都经过实车对位验证，异形轮廓的切边完全避让开车头转向时的车把摆动范围，打死方向的状态下板体和车把、线束之间仍留有足够的安全间隙，不会出现转向干涉。板体的安装高度经过反复调整，让仪表的显示角度正对骑手的正常骑行视线，骑行中不需要低头偏移视线就可以清晰读取车速、转速信息，兼顾了改装实用性和骑行安全性。
