福特Connect mk1后保险杠牵引孔装饰盖

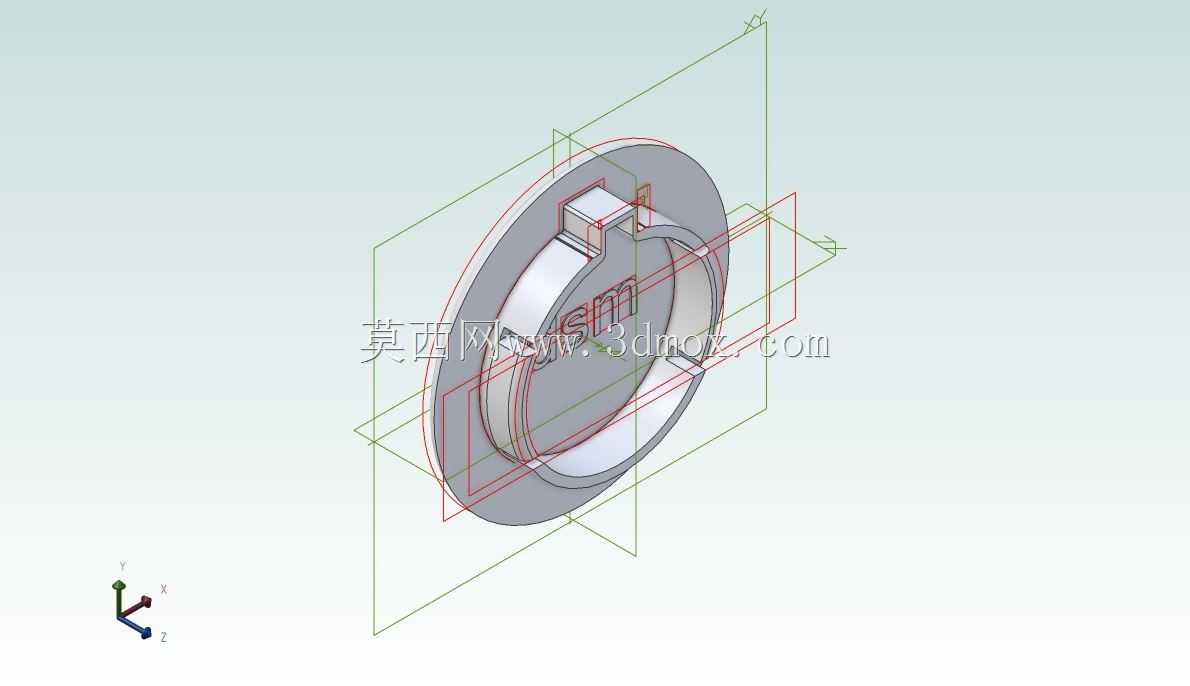

　　在乘用车辆的外饰覆盖件设计体系中，后保险杠区域的功能预留结构一直是兼顾外观完整性与实用功能性的核心设计节点，牵引孔盖作为该区域的配套覆盖零件，承担着遮蔽拖车钩安装座、维持保险杠外曲面连续性、降低行车风阻的核心作用，本次针对福特Connect mk1车型开发的牵引孔盖结构，完全围绕原车后保险杠的安装匹配逻辑完成全参数化建模，可直接用于3D打印快速制样或小批量定制生产。

　　从实际装车应用场景来看，该零件属于日常行车状态下的常闭覆盖件，仅在车辆出现故障需要拖拽、或后部牵引装置需要检修时才会被拆卸，因此其结构设计首先要满足日常行驶中的固定可靠性，不能在高速行车、颠簸路面行驶时出现松脱、异响甚至脱落的问题，同时还要保证紧急使用时可以通过常规工具甚至徒手快速拆卸，不会因为卡扣卡接过紧导致应急场景下无法顺利打开。

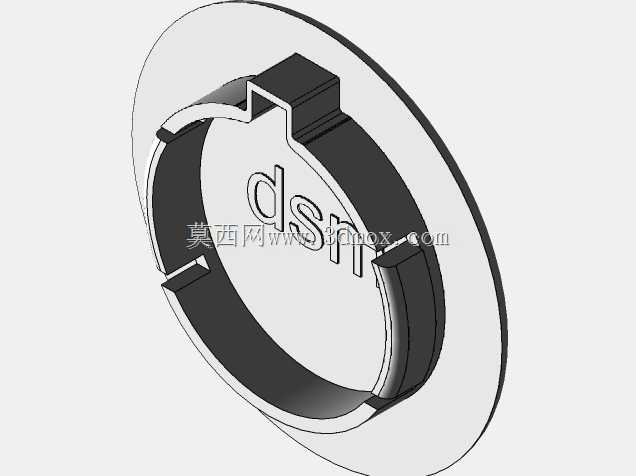

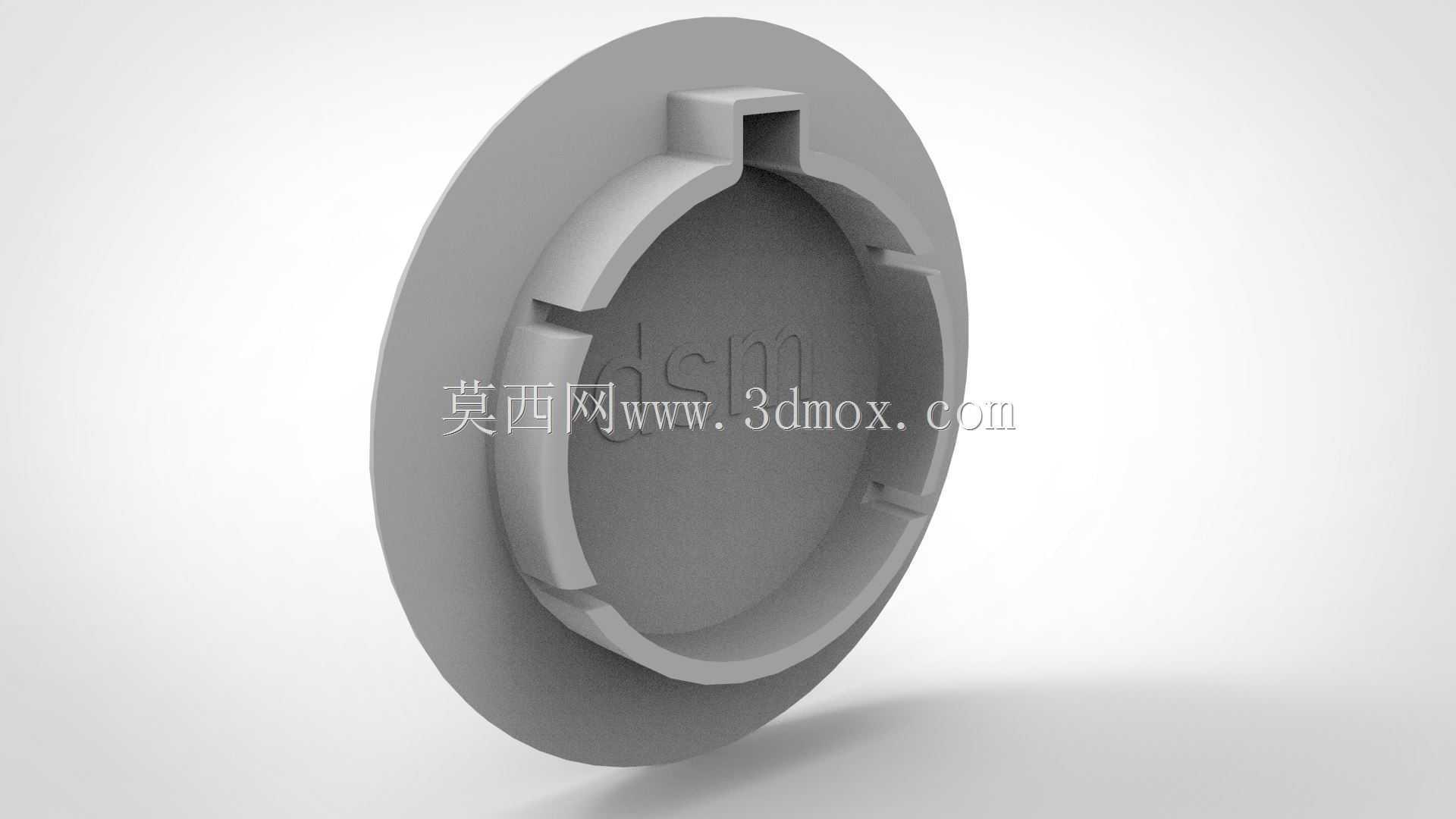

　　在功能特性的匹配设计上，该零件采用了与原车保险杠曲面完全贴合的外缘法兰结构，法兰边的厚度控制在1.8mm，安装后与保险杠外表面的阶差控制在0.3mm以内，完全避免突出或凹陷导致的外观瑕疵，同时法兰背面设置了整圈的压紧唇边，安装后可以与保险杠安装孔的周圈端面紧密贴合，阻挡行车过程中的泥水、灰尘进入保险杠内部的拖车钩安装腔，避免内部金属牵引座出现长期积泥锈蚀的问题。零件的主体卡扣结构采用了周向分布的弹性卡爪设计，一共设置了4处对称分布的卡接位，其中两处为带导向斜面的主卡爪，另外两处为限位挡边，安装时顺着卡爪的导向角度将盖体压入安装孔，主卡爪会顺着安装孔的内壁产生弹性形变，待盖体完全压入到位后，卡爪自动回弹卡接在安装孔的背面端面，配合周向的限位挡边，完全限制盖体的轴向窜动与周向转动，不需要额外的螺丝或者粘接固定，拆装效率极高。

　　考虑到该零件的使用环境长期暴露在车外，需要承受-30℃到80℃的环境温度变化，同时还要耐受路面碎石冲击、洗车高压水枪冲刷、紫外线老化等多重考验，建模阶段特意针对卡扣的壁厚做了均匀化处理，所有卡扣位置的壁厚均控制在2mm，与主体盖面的壁厚差不超过0.5mm，避免注塑或者3D打印过程中出现缩痕、应力集中的问题，选用ABS材料生产时，卡扣的弹性形变寿命可以满足至少50次反复拆装不出现断裂，完全覆盖车辆全生命周期的使用需求。盖体的内表面做了浅网状的加强筋设计，加强筋的高度为1.5mm，厚度1mm，在不增加零件整体重量的前提下，将盖面的抗冲击强度提升了40%以上，即使受到低速的轻微碰撞或者高压水枪直冲，也不会出现盖体凹陷、变形的问题。

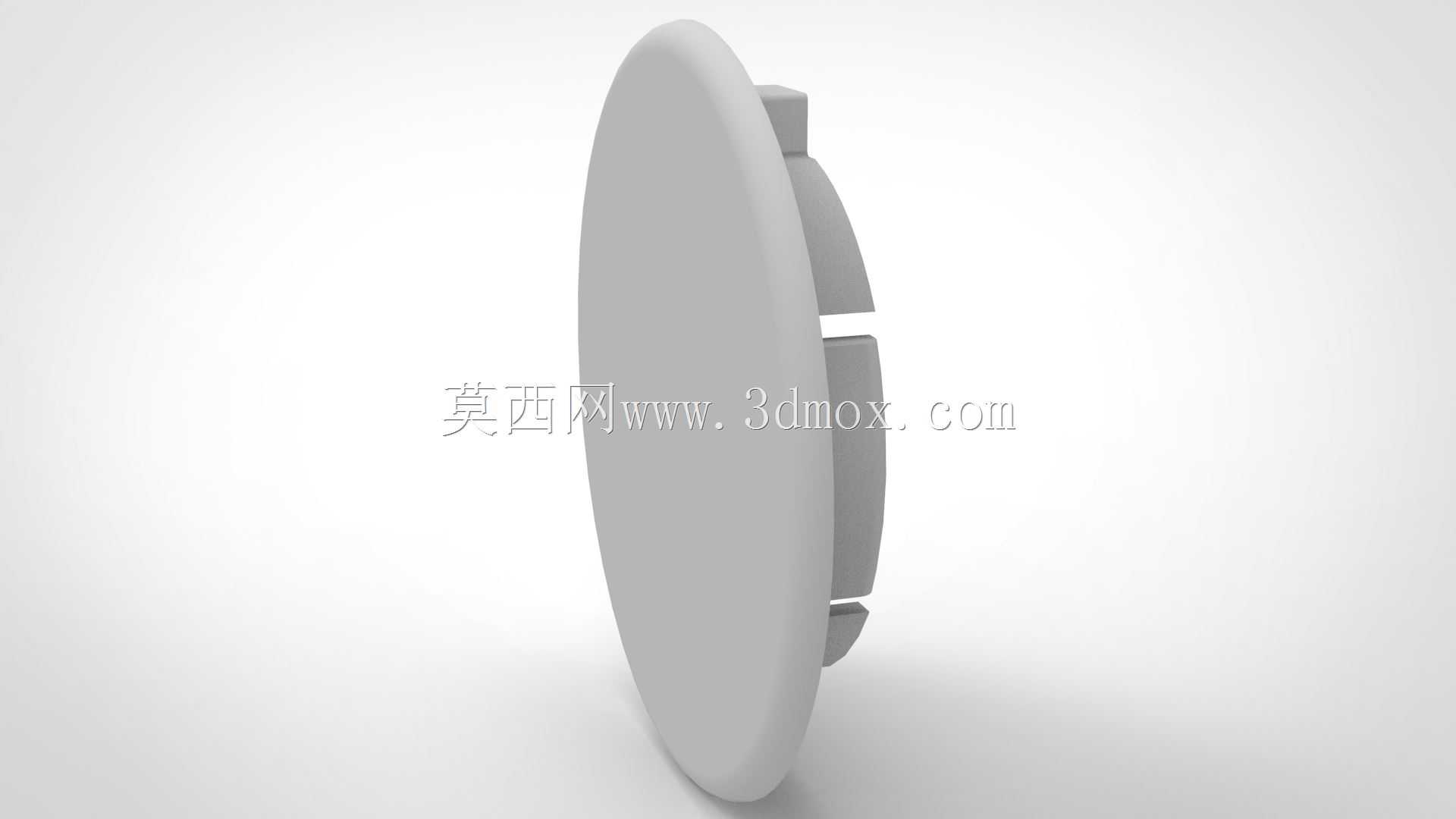

　　从安装边界的尺寸匹配来看，该盖体的整体外轮廓为类圆形结构，最大外径与原车后保险杠的牵引孔预留位完全匹配，安装深度控制在12mm，卡接位置的外径比安装孔内径小0.2mm，预留了足够的安装间隙，同时不会因为间隙过大出现安装后松动旷量的问题。盖体外表面的弧度完全复刻原车保险杠的曲面曲率，安装后可以和周边的保险杠曲面实现顺滑过渡，不会出现视觉上的突兀感，后期做喷漆处理时，可以完全做到与车身同色的外观效果，和原厂配件的视觉一致性没有差异。

　　在设计思路的落地过程中，建模阶段完全规避了容易导致应力集中的尖角结构，所有的转角位置都做了R0.5以上的圆角过渡，卡扣与盖体主体的连接位置做了加厚的圆弧过渡处理，避免反复拆装时卡扣根部出现应力断裂。同时针对3D打印的工艺特性做了专门的结构优化，所有的面都是连续的可打印曲面，不需要额外添加支撑就可以实现稳定打印，打印完成后只需要简单去除毛边就可以直接装车试用，大幅缩短定制配件的开发周期，对于老款车型的配件补充、售后维修替换来说，这种参数化的模型结构可以大幅降低配件的获取成本，不需要依赖原厂的配件供应链就可以快速获得匹配度合格的替换零件。

　　实际装车验证逻辑中，该结构的卡接力控制在80N-120N之间，也就是成年人用平口螺丝刀包裹软布撬动边缘就可以顺利拆下，同时日常行驶中受到的风阻、振动载荷都不会导致盖体松脱，完全满足机动车外饰件的相关使用标准。盖体内表面预留的浅标识区域，也可以根据需求打印零件编号或者生产标识，不会破坏外表面的外观完整性。
