海绵宝宝卡通形象摆件立体结构设计

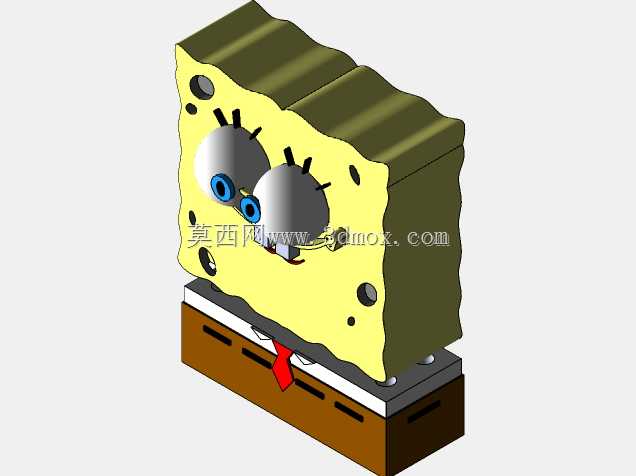

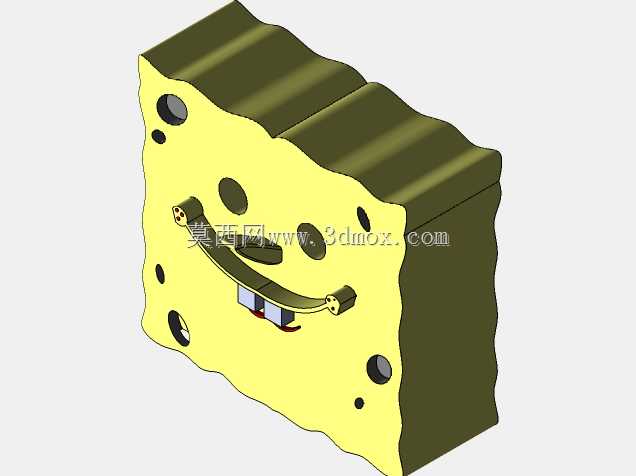

　　这款海绵宝宝形象的立体摆件结构，核心应用场景覆盖桌面潮玩陈列、IP衍生周边量产、主题展陈道具制作等多个领域，在实际落地中可直接作为注塑开模的结构参考，也可调整尺寸适配3D打印的个性化定制需求。从功能特性来看，整体结构采用分体式装配设计，主体海绵块、眼部组件、面部装饰件、底座模块之间均设置了定位卡扣结构，无需额外粘接即可完成组装，既方便量产环节的流水线装配，也能让终端用户自行拆装体验拼装乐趣。主体海绵部分的外轮廓没有采用生硬的直角过渡，而是还原了海绵材质自然的波浪形起伏边缘，表面的孔洞结构并非单纯的装饰造型，每个孔洞的深度都控制在3mm以内，既保证视觉上的海绵质感还原，又避免注塑过程中出现壁厚不均导致的缩痕问题，

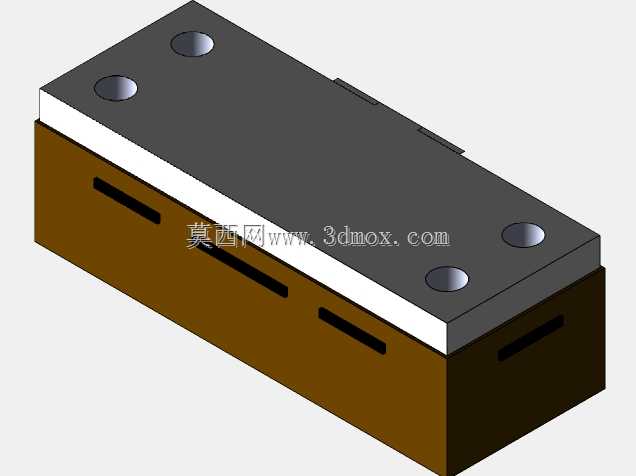

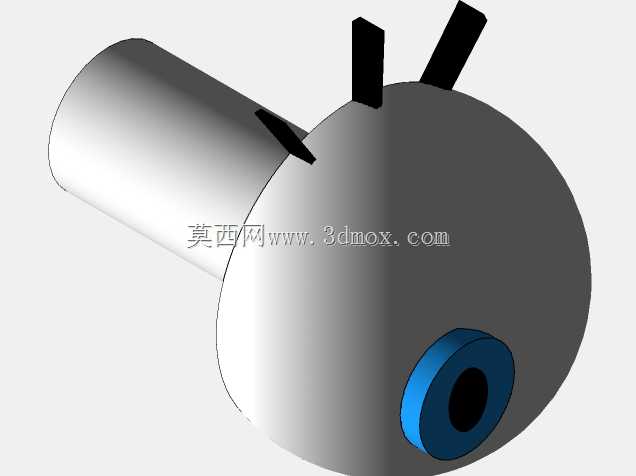

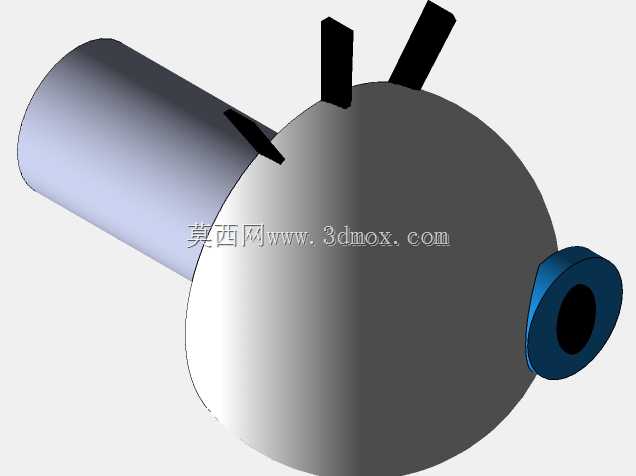

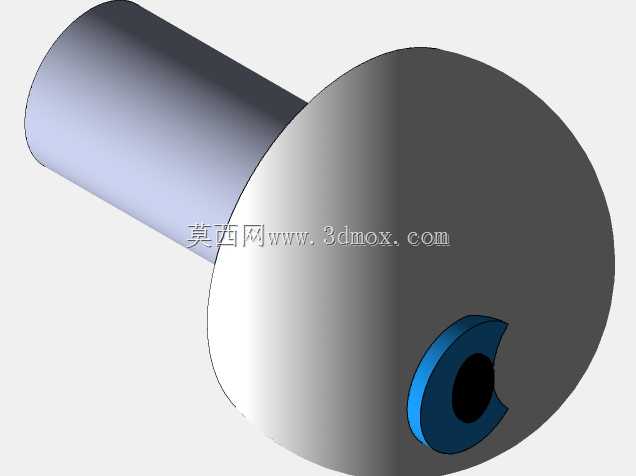

　　同时孔洞边缘都做了R0.5的圆角处理，防止日常把玩时出现锐边划伤的情况。眼部组件采用分层嵌套结构，最外层的透明护罩、中间层的黑白眼球造型件、内层的定位柱同轴度公差控制在0.1mm以内，装配后眼球部分可根据需求调整为固定结构或者小角度转动结构，适配不同价位的产品定位。面部的睫毛、嘴巴、领带等装饰件都采用独立嵌件设计，可根据生产需求更换不同配色的零件，实现同模体多配色的产品系列化开发，无需重新开制主体模具，有效降低衍生款的开发成本。底座部分采用配重腔设计，预留了10mm深度的空腔可放置金属配重块，保证整体摆件放置时的重心稳定，即使受到轻微碰撞也不会倾倒，底座底部预留了防滑胶垫的安装槽位，尺寸适配市面通用的直径8mm圆形防滑胶垫，

　　安装后可避免摆件刮花桌面，同时提升放置时的摩擦力。设计过程中优先考虑了量产的工艺可行性，所有零件的拔模斜度统一设置为1.5度，筋位厚度控制在主体壁厚的0.6倍，避免注塑时出现翘曲变形，零件之间的装配间隙预留0.2mm，既保证装配顺畅，又不会出现松动晃荡的情况。整体外形的长宽高尺寸控制在80mm60mm100mm的范围内，适配常规的潮玩包装尺寸，安装时无需额外的固定结构，直接放置于平面即可，也可根据客户需求在底座背部预留挂孔，适配墙面挂装的展陈需求。结构上还预留了发光组件的安装空间，眼部和底座位置都预留了走线槽和纽扣电池的安装位，可拓展为发光款摆件，无需对主体结构做大幅修改。在细节处理上，海绵主体的侧面纹理采用渐变式的起伏设计，

　　靠近正面的纹理起伏高度为2mm，向后逐渐过渡到1mm，既保证正面视觉的立体感，又控制整体的材料用量，降低单件生产成本。所有零件的分型面都设置在视觉非主要观察面，尽量减少合模线对外观效果的影响，后续表面处理可采用磨砂晒纹工艺，进一步弱化合模线的存在感，提升产品的质感。
