四叶弓形导流螺旋推进器结构

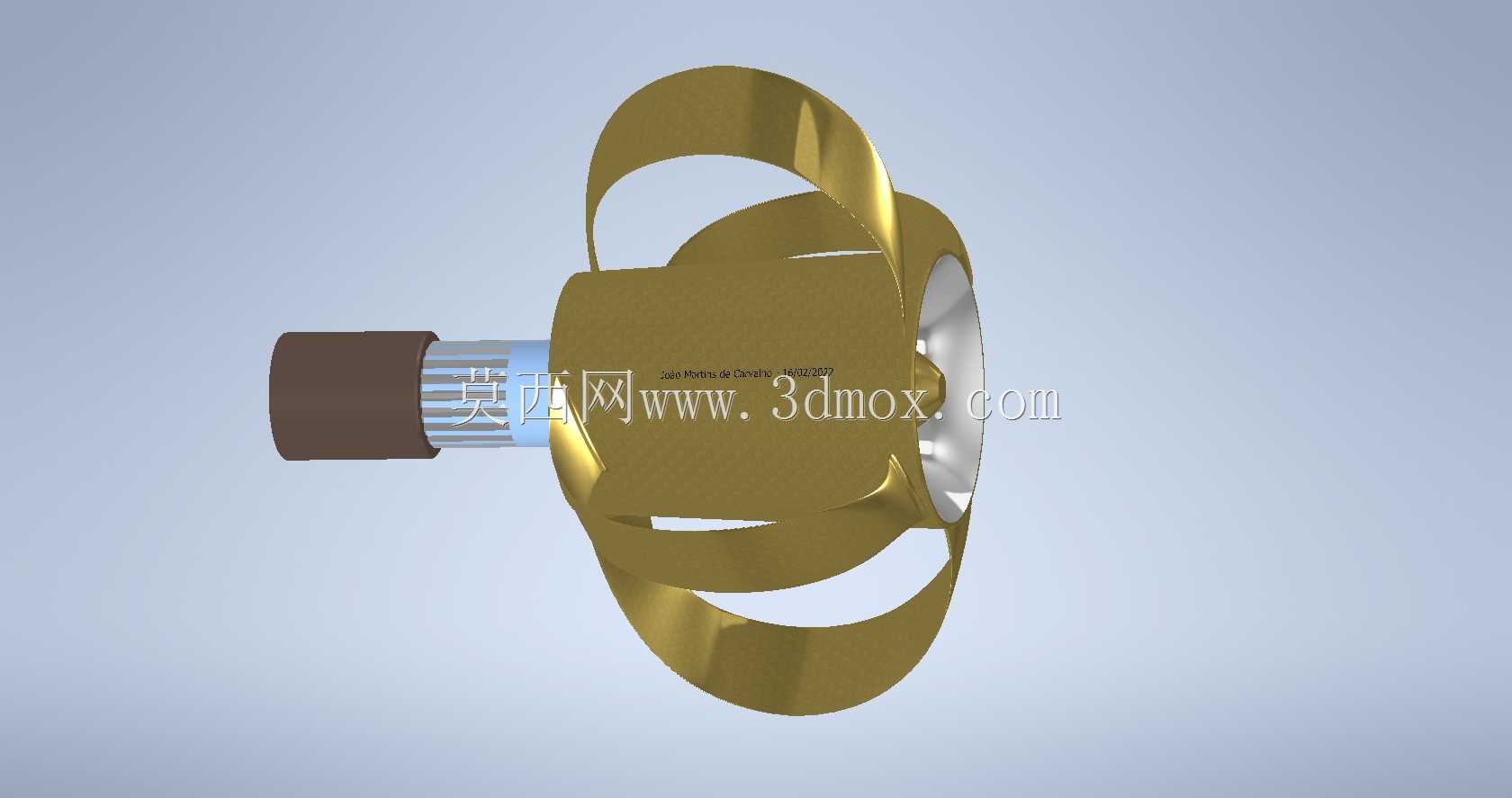

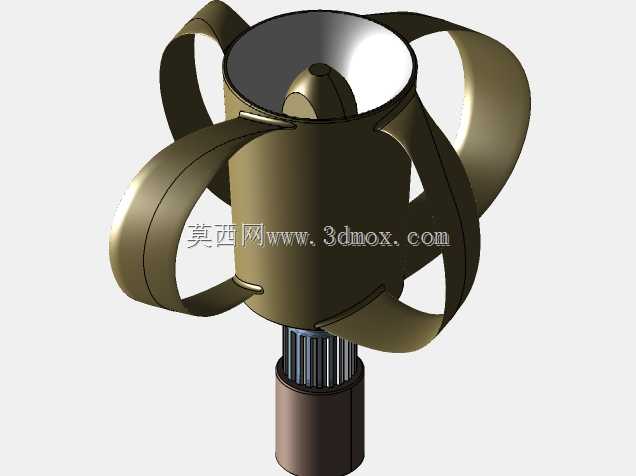

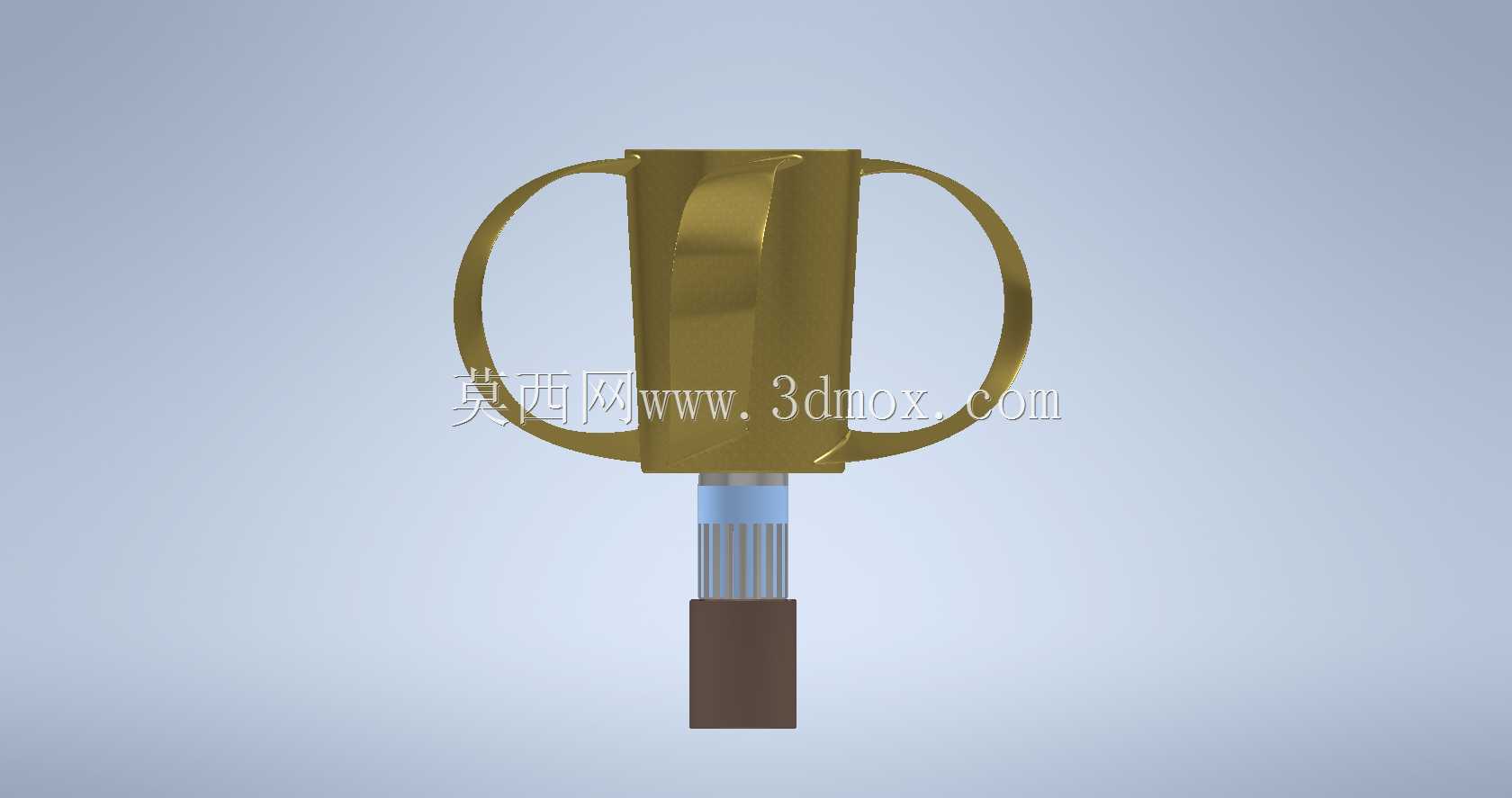

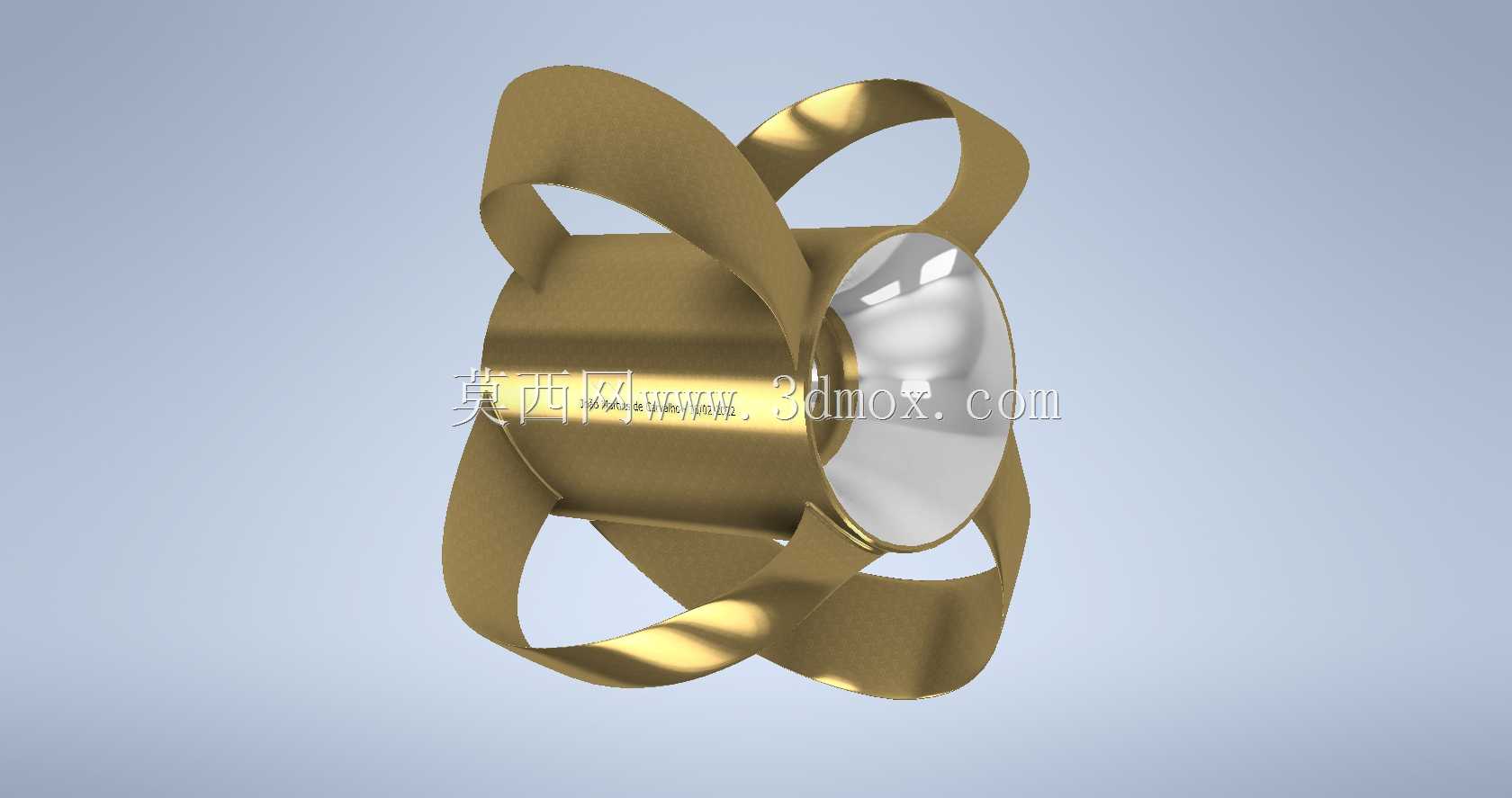

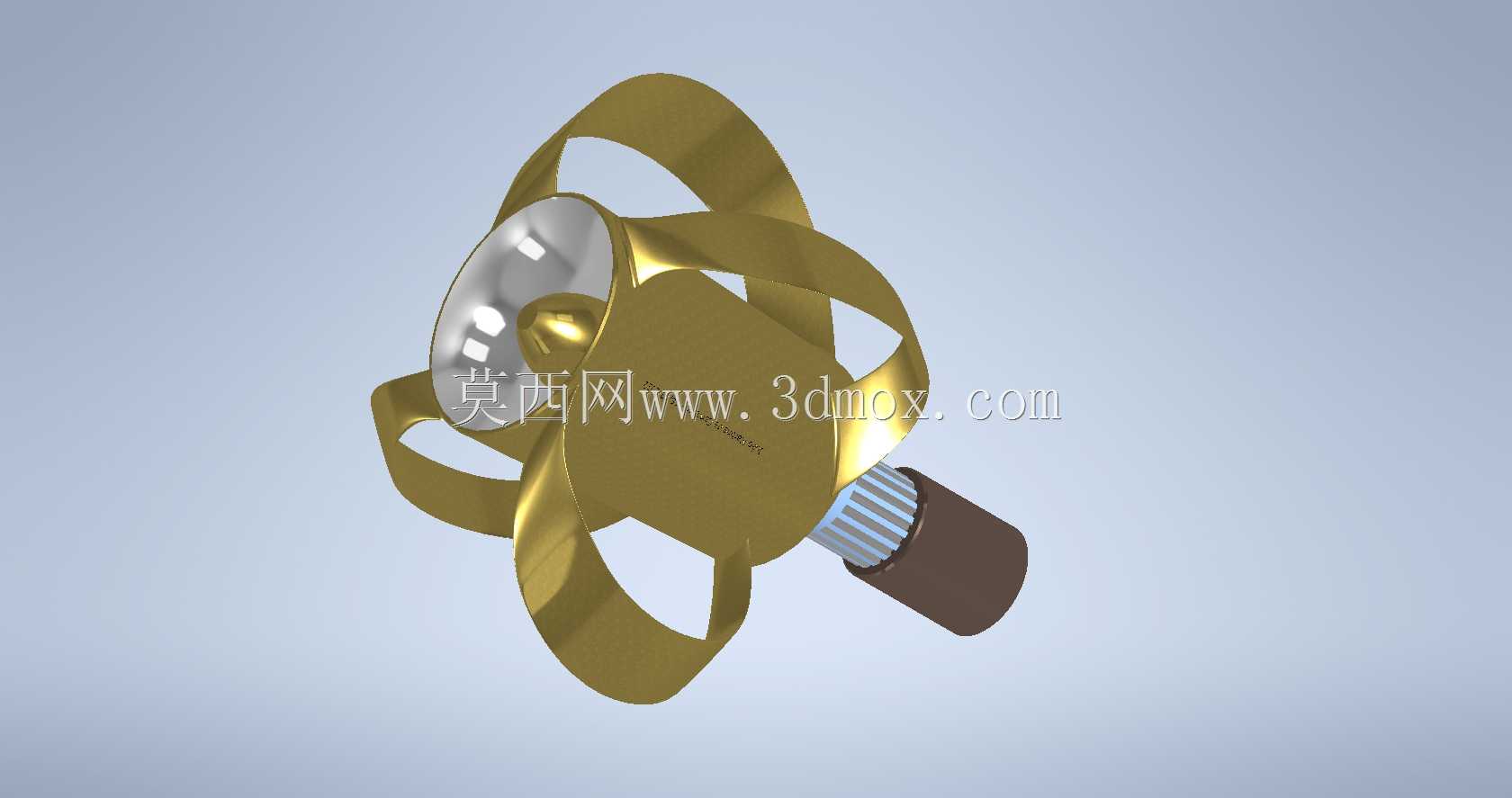

　　该螺旋推进结构采用四片弓形叶片环绕中心轮毂布置，叶片并非传统平直桨叶形式，而是以连续弯曲的带状轮廓形成半包围式流道，这种构型在低速推进、管道内流体输送以及小型涵道动力装置中具有较强的适配性。实际工程里，类似结构常见于小型船舶侧推、水下巡检机器人推进单元、风洞导流试验件以及低噪声循环风道末端，其核心作用是把轴系输入的旋转扭矩转化为轴向流体动量，同时借助叶片外缘的弧形连接关系限制径向流场扩散，使流体在桨盘区域内获得更集中的导向。

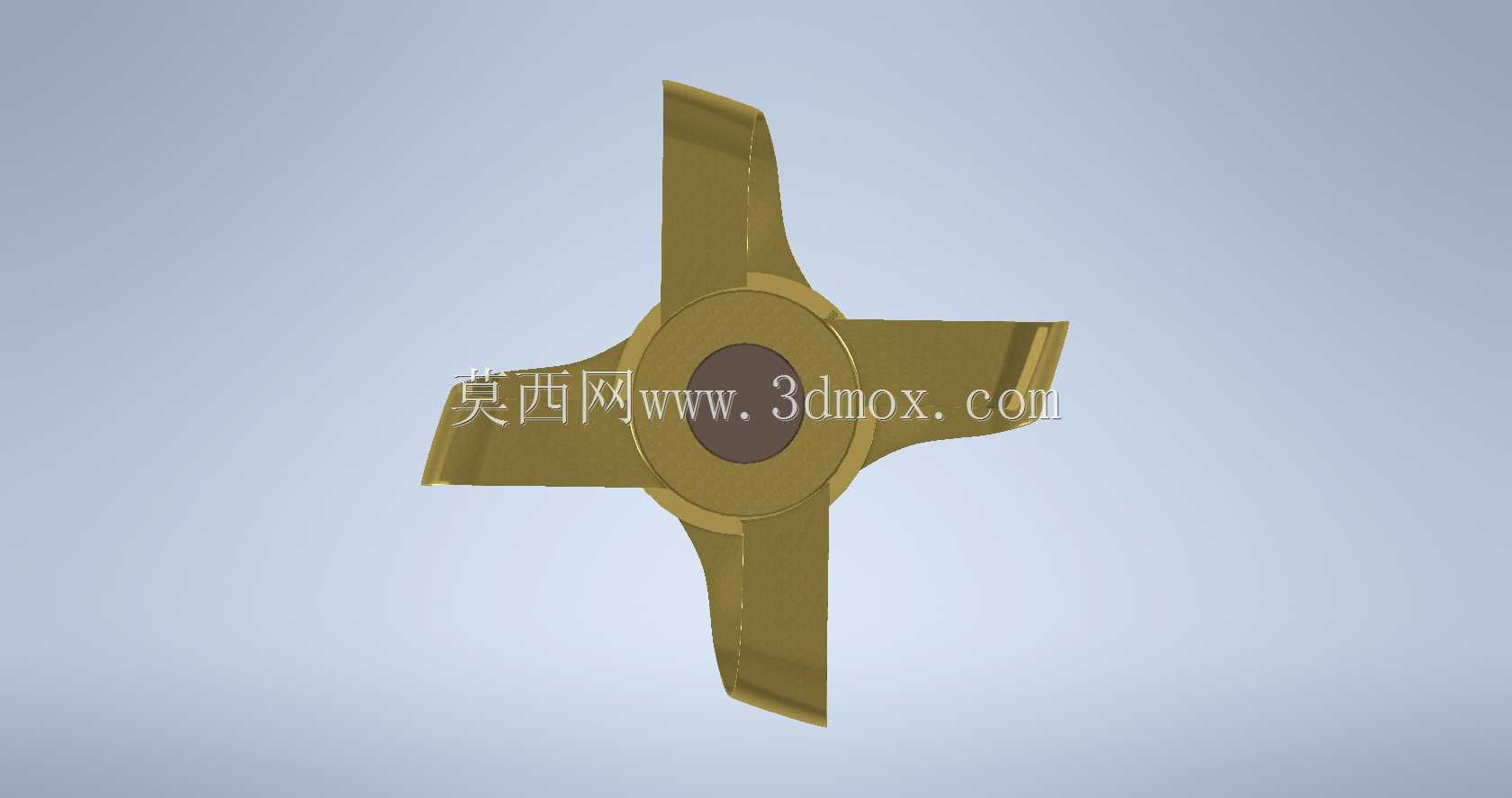

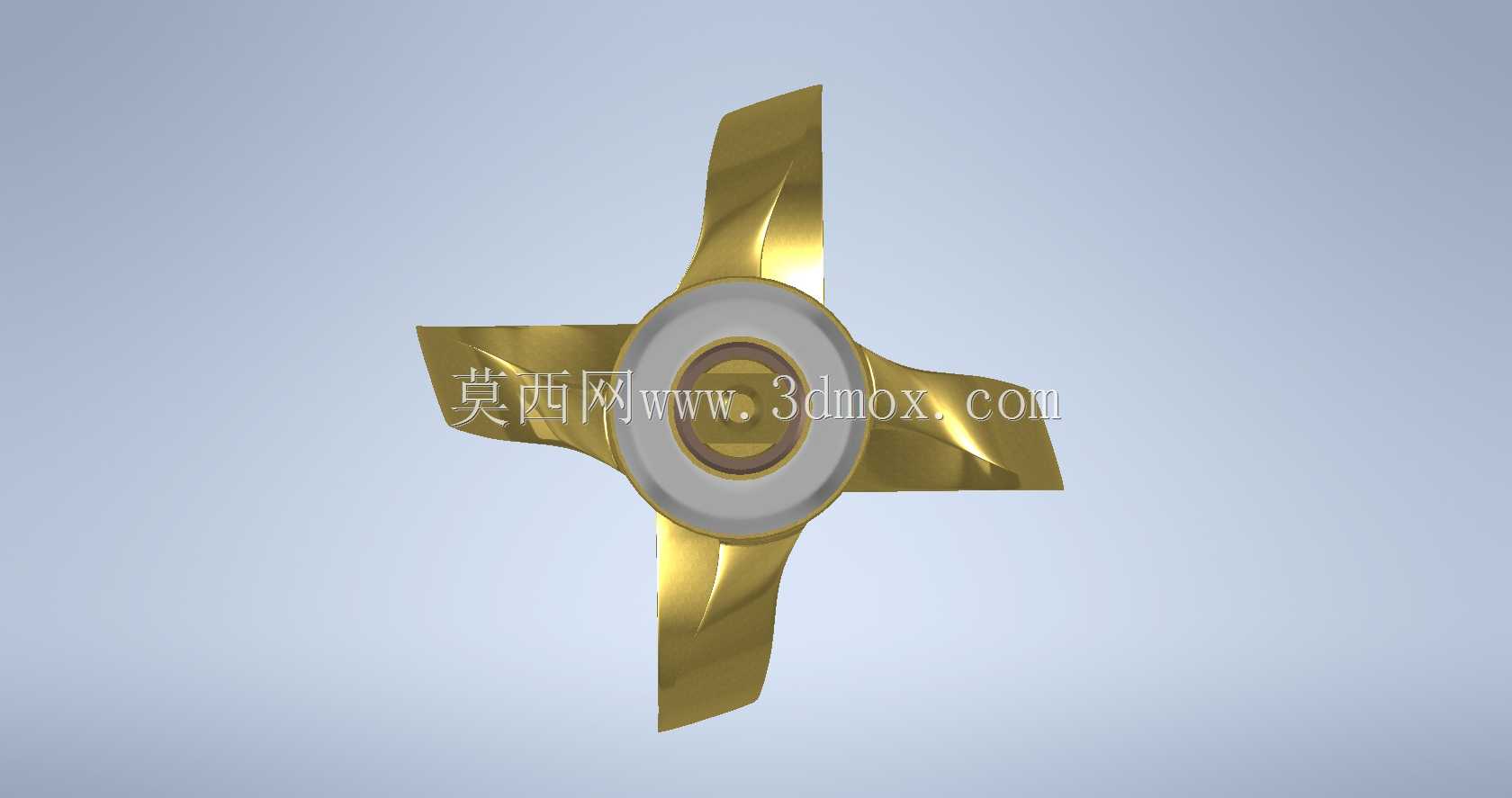

　　从功能特性看，四片弓形叶片在周向上均匀分布，相邻叶片之间形成宽度较稳定的过流通道。与开口式螺旋桨相比，该结构的叶片外侧具有连续环带特征，能够削弱叶尖处的横向绕流，降低叶尖涡脱落带来的能量损失；在含轻微杂质的水流或气流环境中，圆滑过渡的弓形表面也不易挂缠纤维状杂物，适合用于河道监测设备、养殖池增氧推进器以及小型冷却循环系统。中心轮毂承担叶片定位和扭矩传递任务，前端锥形导流段可减少来流正面冲击，使介质平顺进入叶片工作区；后端轴颈与动力输出端连接，轴段上设置有防滑和定位结构，便于与联轴器或电机轴配合。

　　设计思路上，建模时需要优先保证叶片型面与轮毂、外环之间的相切过渡。弓形叶片同时承受流体压力差和旋转离心载荷，若根部圆角不足，长期运行中容易在叶片与轮毂交接处产生应力集中。因此结构中叶片根部保留了较宽的连接区域，叶片厚度从根部向外缘逐步变化，既控制转动惯量，又保证叶尖环带的整体刚度。四叶片方案相较两叶或三叶方案，在相同转速下推力脉动更小，周向载荷更均衡，对支撑轴承的冲击也相对平缓；但叶片数量增加会带来一定的摩擦面积增大，设计时需要在推进效率、噪声控制和结构强度之间取平衡。

　　外形与安装边界方面，该部件的最大外轮廓由叶片外缘旋转直径决定，装配时应在桨盘外侧预留足够间隙，避免叶尖与护罩、管壁或船底结构发生摩擦。若用于涵道安装，涵道内壁与叶片外环之间宜保持均匀环形间隙，间隙过小会因制造公差和轴系挠曲产生擦碰，间隙过大则会削弱封流效果。轴向布置上，前端导流锥应朝向来流方向，后端轴颈与驱动轴连接后需校核同轴度，轴端锁紧件不能突出到流道内，以免产生附加紊流。安装面附近应预留密封件位置，水下使用时还需在轴伸处配置机械密封或骨架油封，防止介质进入电机腔。

　　三维结构处理中，轮毂、叶片和外缘环带宜作为整体回转与曲面特征组合建模，叶片曲面需保证光顺连续，避免出现局部折面。轴颈直径、键槽或锁紧平面要与所选动力件匹配，锥形头部的圆弧过渡应与轮毂外径衔接自然。对于需要进行流场分析的场景，可在桨盘前后建立足够长的流体域，重点观察叶片压力面、吸力面以及叶尖环带附近的速度分布；对于结构校核，则应关注离心载荷下叶片根部的等效应力和外环变形量。该构型整体结构紧凑、流道导向明确，既可以作为独立推进部件使用，也能够嵌入涵道、管道或小型动力舱中，为低速稳定推进和低扰动流体输送提供可靠的结构基础。
