户外庭院立式炭烤炉箱体焊接结构

　　这套立式敞口炭烤箱体结构，主要面向庭院聚餐、户外营地、露台休闲餐饮这类长时间炭火烤制场景，整体采用方钢支腿抬升作业高度，使用者站立操作时无需弯腰翻烤食材，炭火区域与地面留出通风间隙，既避免高温炙烤木质露台、草坪引发安全隐患，也能让底部空气自然流通，为木炭燃烧补充氧气，减少闷炭产生的浓烟。

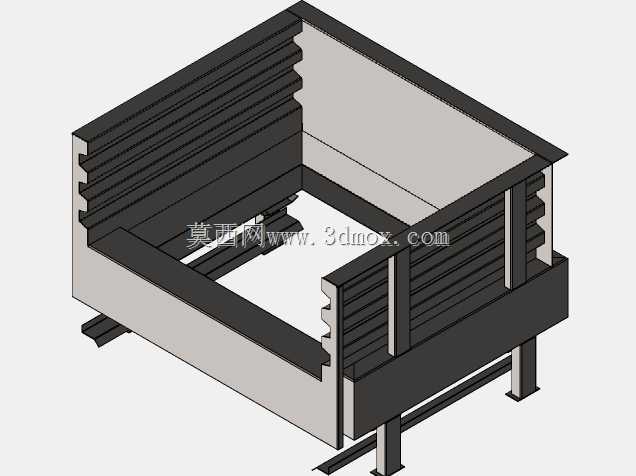

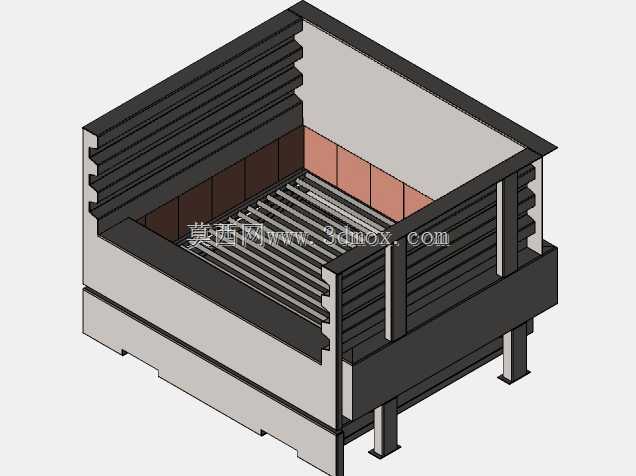

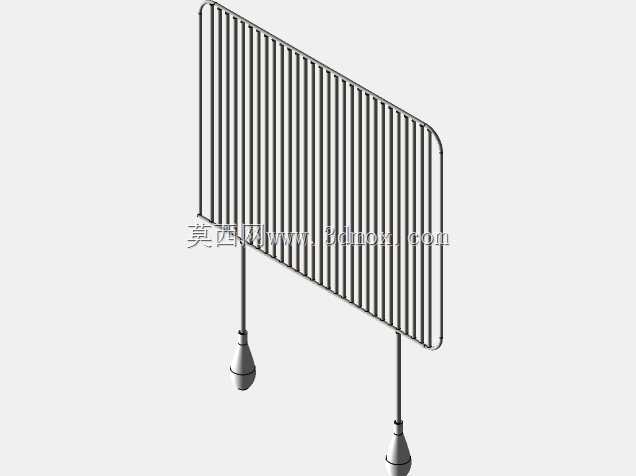

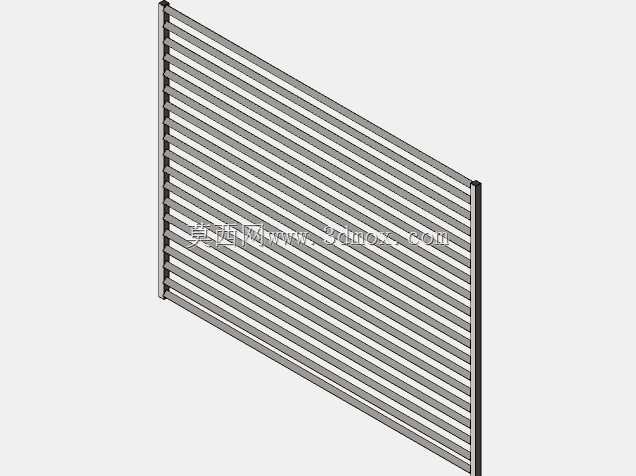

　　从结构布局来看，箱体四周采用双层挡边设计，内侧围出炭槽与食材放置的核心作业腔，外侧多层叠置的横向肋板一方面提升薄板箱体的抗弯刚度，薄板焊接后长期受炭火高温烘烤容易出现翘曲变形，横向肋条相当于在壁板外侧增加多道加强筋，让整圈围板在冷热交替工况下保持平直；另一方面肋板形成的阶梯卡槽可直接搭放烤网、烤盘、置物格栅，不同高度的卡槽对应不同烤制温度区间，靠近炭火的低位适合高温快烤肉类，高位卡槽可用来保温食材、慢烤蔬菜，无需额外配置复杂的升降调节机构，靠钣金折弯的阶梯结构就实现了烤位高度调整。

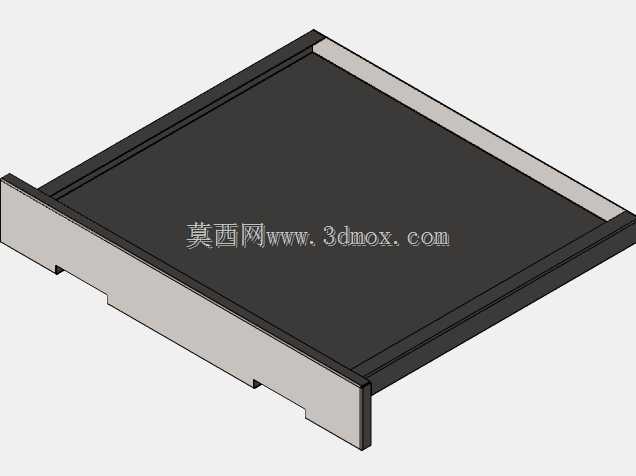

　　箱体底部预留了炭灰承接的空腔，炭火燃烧后的灰烬直接落入下层集灰区域，清理时可直接抽出承接托盘倒出灰渣，不会让炭灰散落到地面。四条支腿采用矩形钢管焊接在箱体底部四角，支腿之间加装横向连系杆，搬运或者多人围坐碰撞时不会出现支腿外撇、箱体倾覆的问题，支腿底端预留了安装孔位，既可以直接放置在平整地面使用，也能通过膨胀螺栓固定在水泥露台地面，应对户外大风天气。

　　建模过程中先从整体作业边界倒推尺寸：站立操作的舒适台面高度通常在800至900毫米区间，因此支腿高度设定为600毫米左右，加上箱体自身250毫米左右的高度，烤网放置面刚好落在人体手肘附近，翻烤、撒料动作都不需要抬臂或者弯腰。箱体内部净空长度参考常见烤串摆放密度，一次可容纳二十至三十支烤串平铺，满足四到八人聚餐的烤制需求，宽度方向预留木炭铺放空间，炭火可集中在箱体一侧形成间接烤制区域，避免食材直接接触明火烤焦。

　　壁板的折弯边全部做了外翻处理，没有裸露的锋利薄板切口，使用者搬运、挪动箱体时不会被划手；箱体一侧预留了通风调节的缺口，可通过开合挡风片控制进风量，进而调整炭火燃烧烈度，不需要频繁掀开烤网拨动木炭。整个结构没有复杂的冲压异形件，全部采用常规钢板折弯、方管切割后焊接成型，小型钣金作坊即可完成加工，后期维护时如果某一块壁板出现高温烧蚀，可单独切割更换对应板件，不用整体报废炉体。

　　这类结构区别于便携折叠烧烤架，主打固定点位的长期使用场景，营地、农家乐、自家庭院安装后可常年放置，箱体的敞口设计让四周都可以站人操作，多人同时烤制不同食材时互不干扰，围板高度刚好阻挡炭火火星外溅，降低周边易燃物被引燃的风险。建模时各焊接位置都预留了焊接收缩余量，钣金件之间的搭接边留出3毫米装配间隙，抵消焊接变形带来的装配误差，保证成品拼装后各层卡槽都能顺畅放入标准规格烤网。
