桌面式玻璃酒杯恒温加热器结构设计

　　这套桌面饮品恒温加热装置的结构开发，最初是围绕高脚玻璃酒杯的低温饮用场景展开的，在不少温带及寒带区域的日常饮用习惯里，热葡萄酒、调配型暖饮都需要维持在适口的温度区间，传统的明火温酒方式存在温控差、易碰翻、玻璃器皿受热不均炸裂的风险，这款一体化加热底座就是为替代这类粗放温酒方式做的结构落地。

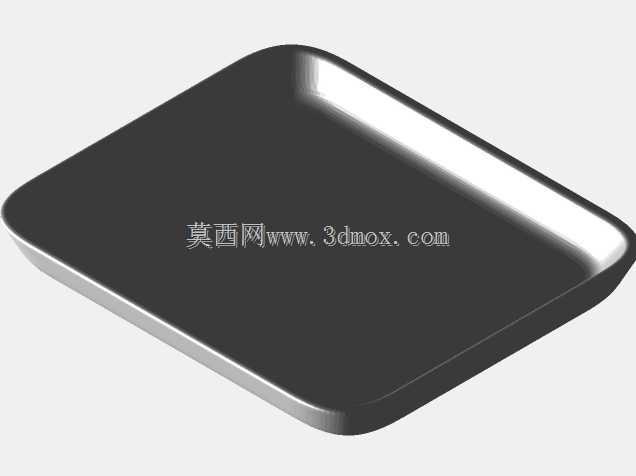

　　从整机的布局逻辑来看，装置分为三个核心功能区段：最下方是浅边矩形承托托盘，托盘做了四周凸起的围边结构，围边高度控制在8-12mm区间，这个尺寸不是随意设定的——日常使用中玻璃杯外壁凝结的冷凝水、加热过程中偶尔洒出的少量饮品都会被围边拦截，不会直接流到桌面或者加热模块的电路仓内，托盘的盘面做了1.5度左右的微小导坡，坡向朝向底座后侧的集液浅槽，日常清洁时只需要拿纸巾沿坡面擦拭就能把积液清走，不需要拆分整个托盘。托盘的外形长宽边界控制在180mm×160mm左右，放在常规吧台、家用餐桌、酒店客房餐台都不会占用过多操作空间，托盘边缘做了R8的圆角倒钝，没有尖锐棱边，搬运或者日常触碰时不会刮伤桌面或者使用者的手部。

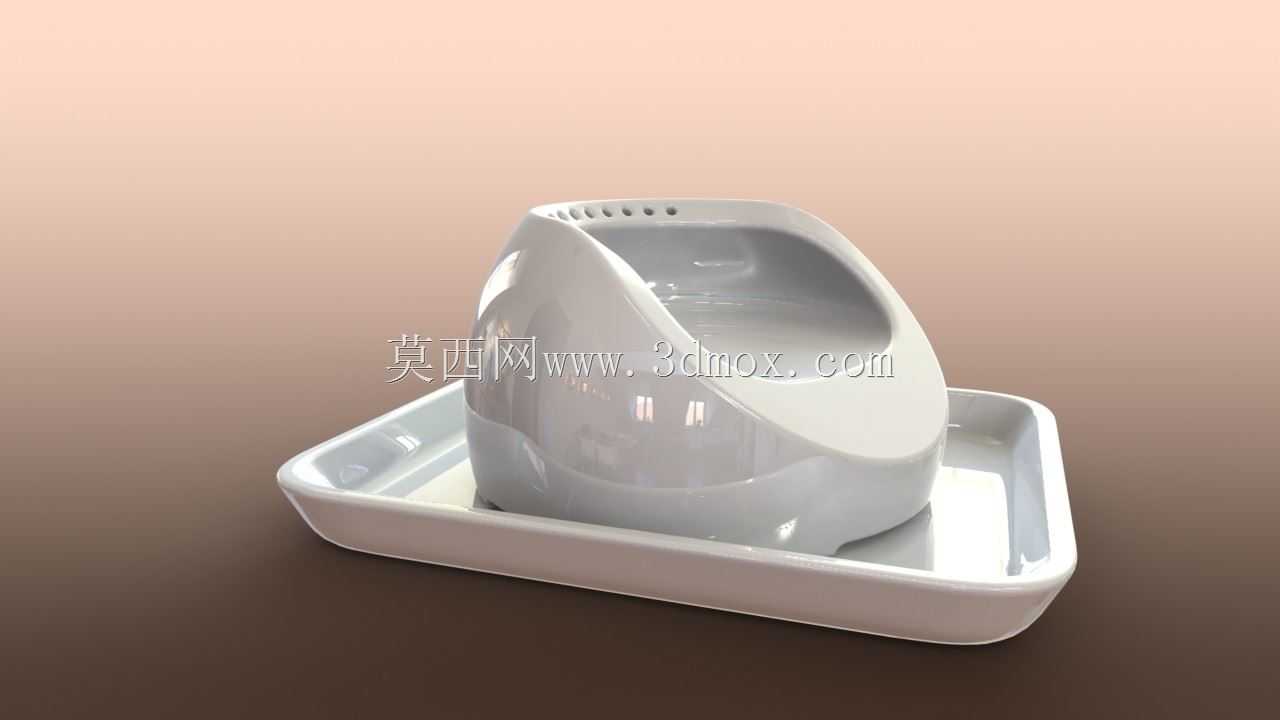

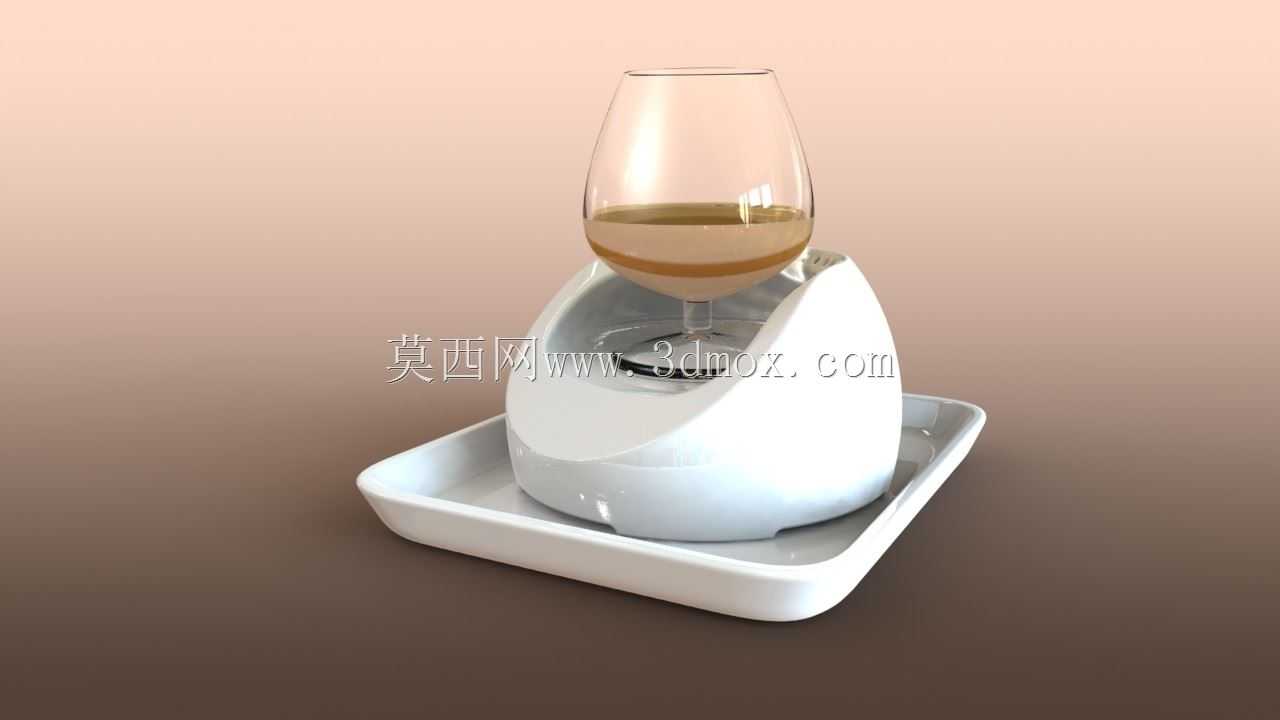

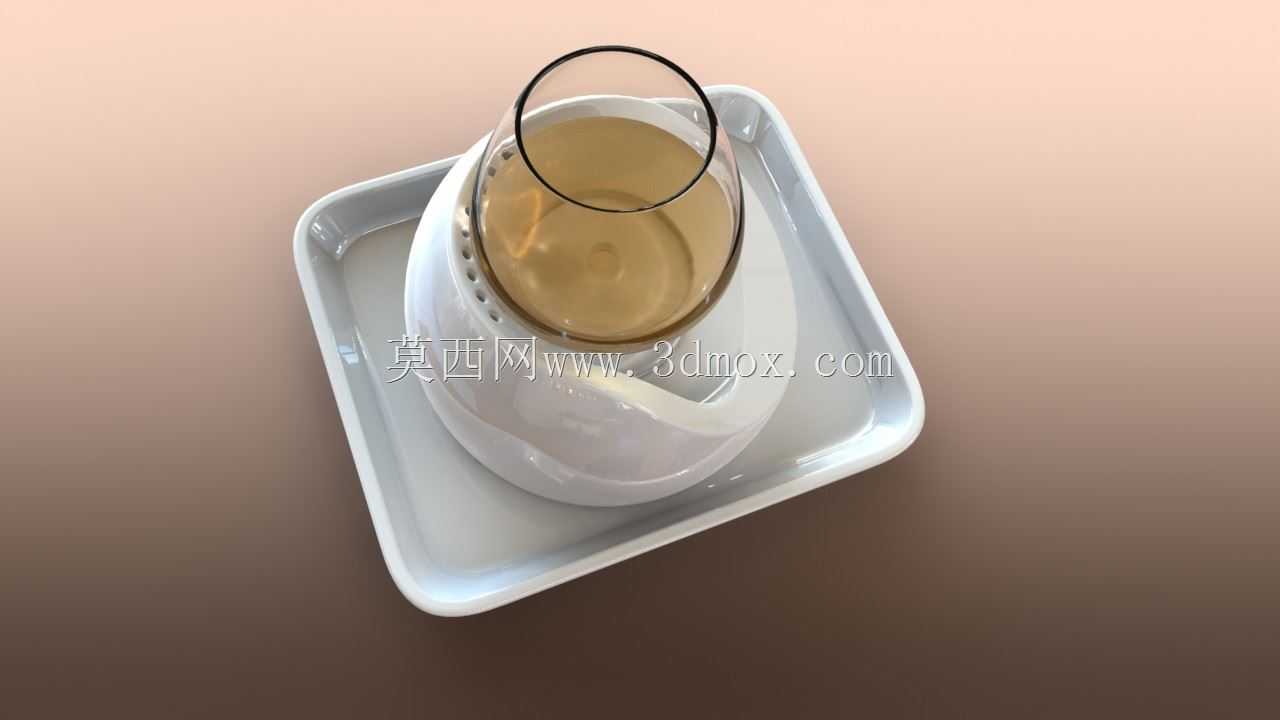

　　中间的核心加热主机座采用了类椭球的圆润壳体造型，壳体最宽处直径约120mm，整体高度从托盘盘面算起约110mm，这个高度设计刚好把加热工作面抬升到高脚杯杯肚的下半区域：常规波尔多款高脚杯的杯肚最大直径通常在85-95mm，杯肚下沿距离杯脚底座的高度大概在90-100mm，主机座顶部的内凹弧形托腔刚好和杯肚下沿的曲面形成贴合，托腔内侧预留了3mm的均匀间隙，不会和玻璃壁直接硬接触，避免局部应力集中。加热元件采用埋设在托腔内壁的PTC恒温加热片，加热片的工作面做了弧形适配，热量通过空气层均匀辐射到玻璃杯外壁，不会出现局部点过热导致玻璃温差过大的问题，恒温阈值设定在55-60摄氏度，这个温度既能让杯内的饮品维持在40-45摄氏度的适口饮用温度，也不会因为温度过高让酒精类饮品快速挥发、风味散失。

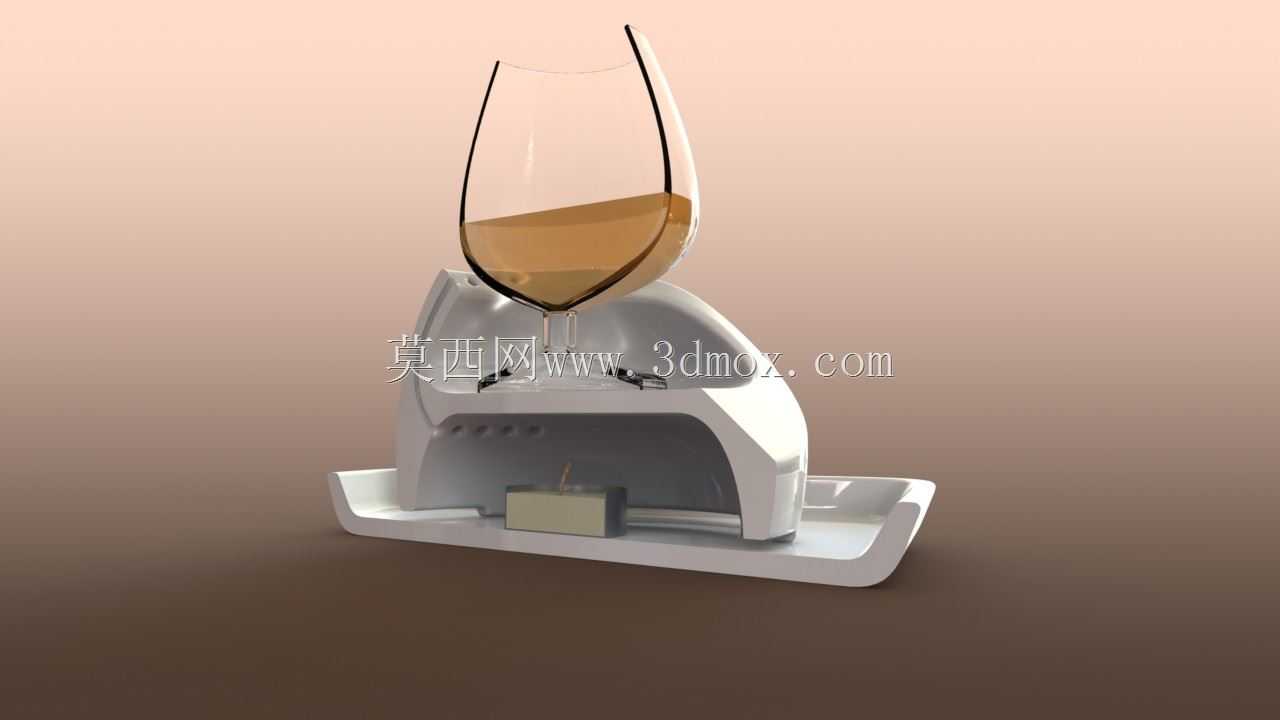

　　主机座的壳体采用上下扣合的装配结构，下半部分壳体和托盘的中心定位柱做了止口配合，止口的配合间隙控制在0.1mm以内，装配后主机座不会在托盘上出现横向滑移，壳体内部预留了电路仓的安装空间，电源接口布置在主机座的后侧立面，距离托盘盘面高度25mm，即使托盘内有少量积液也不会漫到接口位置，走线方向朝后，不会干扰正面放置酒杯的操作空间。主机座的前侧立面做了微弧的收边造型，没有突出的按键或者棱角，日常擦拭的时候不会有清洁死角，整机的配重重心落在主机座的中心轴线上，放置满杯饮品的高脚杯之后，整体重心依然在托盘的支撑边界以内，按照15度倾斜面的防倾覆校核，整机不会出现侧翻，满足桌面小家电的稳定性要求。

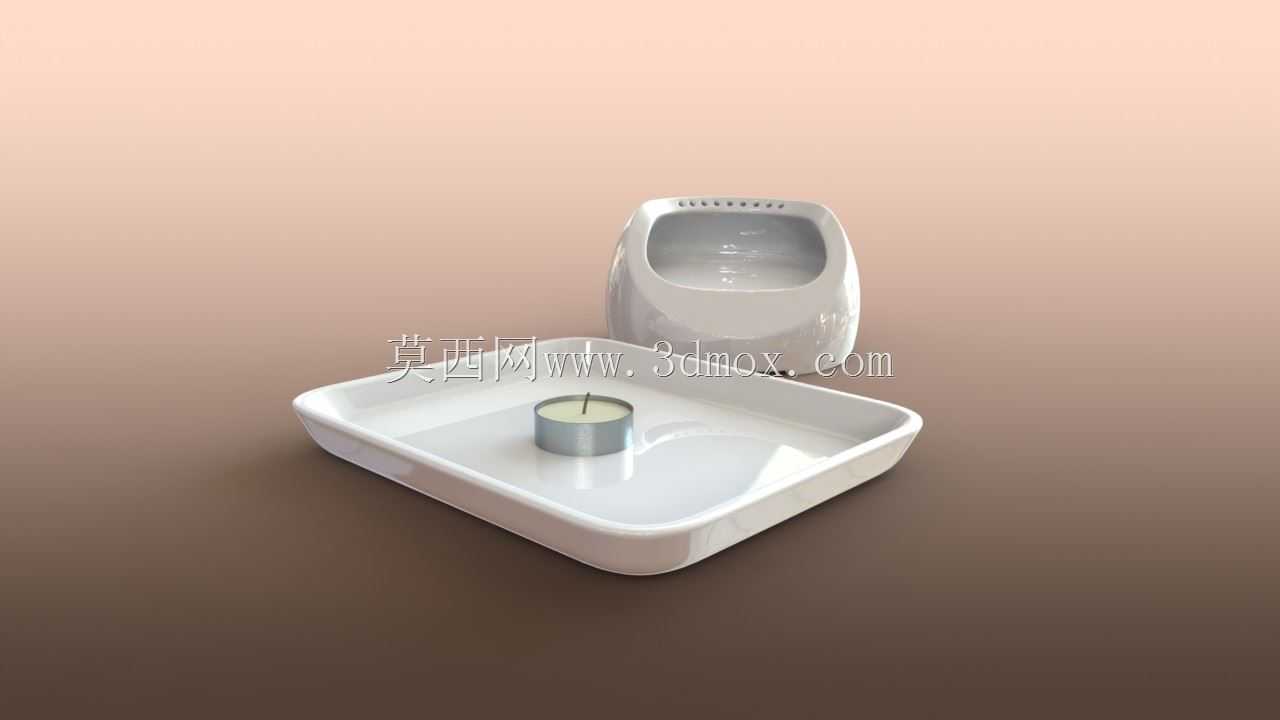

　　在实际场景适配里，这款装置除了家用暖饮需求，也可以放在酒吧吧台、民宿餐台、高端酒店的客房饮品区使用，针对不同杯型的适配性也做了预留：托腔的内凹曲面最大可以兼容杯肚直径100mm以内的高脚杯，哪怕是大容量的勃艮第杯也可以稳定放置，杯脚的容纳空间在托腔的中心位置做了下沉避让，杯脚长度在50mm以内的高脚杯都可以完全落位，不会出现杯脚顶到壳体、杯身倾斜的问题。托盘和主机座的配合采用可分离设计，需要清洁的时候可以直接把主机座从托盘上抬起来，托盘可以直接用水冲洗，电路部分完全密封在主机座壳体内部，冲洗托盘的时候不会有进水风险。

　　从结构建模的细节来看，所有壳体的壁厚都统一设定为2.5mm，满足注塑成型的工艺要求，加强筋布置在壳体内部的螺柱周边，筋厚1.2mm，避免壳体出现注塑缩痕，外观面所有的分型线都布置在使用者视线不可直接触及的后侧和底部，正面外观面没有多余的拼接缝，整体质感简洁干净。加热片的安装槽位做了定位卡扣设计，装配时不需要额外打胶固定，加热片的引线沿壳体内部的走线槽布置到电路仓，走线槽预留了0.5mm的压线余量，不会出现引线被壳体夹破的风险。
