传统四砖挤压成型机头结构设计

　　该结构为烧结砖生产线核心挤出成型部件，安装于真空挤砖机的出料端，承担泥料最终挤压定型、同步输出四块标准砖坯的功能，适配以页岩、煤矸石、黏土为原料的烧结砖生产工况，是制砖产线中直接决定砖坯成型精度、外观质量与生产效率的关键工装部件。

　　从实际生产应用场景来看，该模头直接对接挤砖机的泥缸出料口，上游经螺旋绞刀输送、真空脱气后的均质泥料，在持续挤压力作用下通过模头内部流道，被分隔为四路独立的砖坯料流，最终从出料口挤出连续的四列砖坯条，经后续自动切条、切坯工序后，形成符合尺寸要求的标准砖坯，送入干燥窑与隧道窑完成烧结工序。相比单出口或双出口模头，四出口结构可在不提升挤砖机主电机功率、不增加泥料挤出压力的前提下，直接将单线成型效率提升近一倍，适配年产6000万-8000万块标准砖的中型制砖生产线，在国内乡镇建材厂、中小型烧结砖生产企业中应用十分广泛。

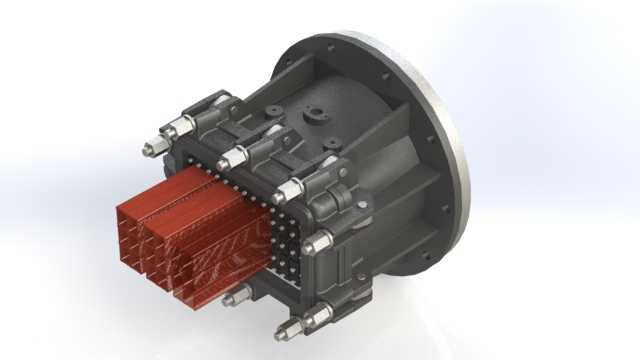

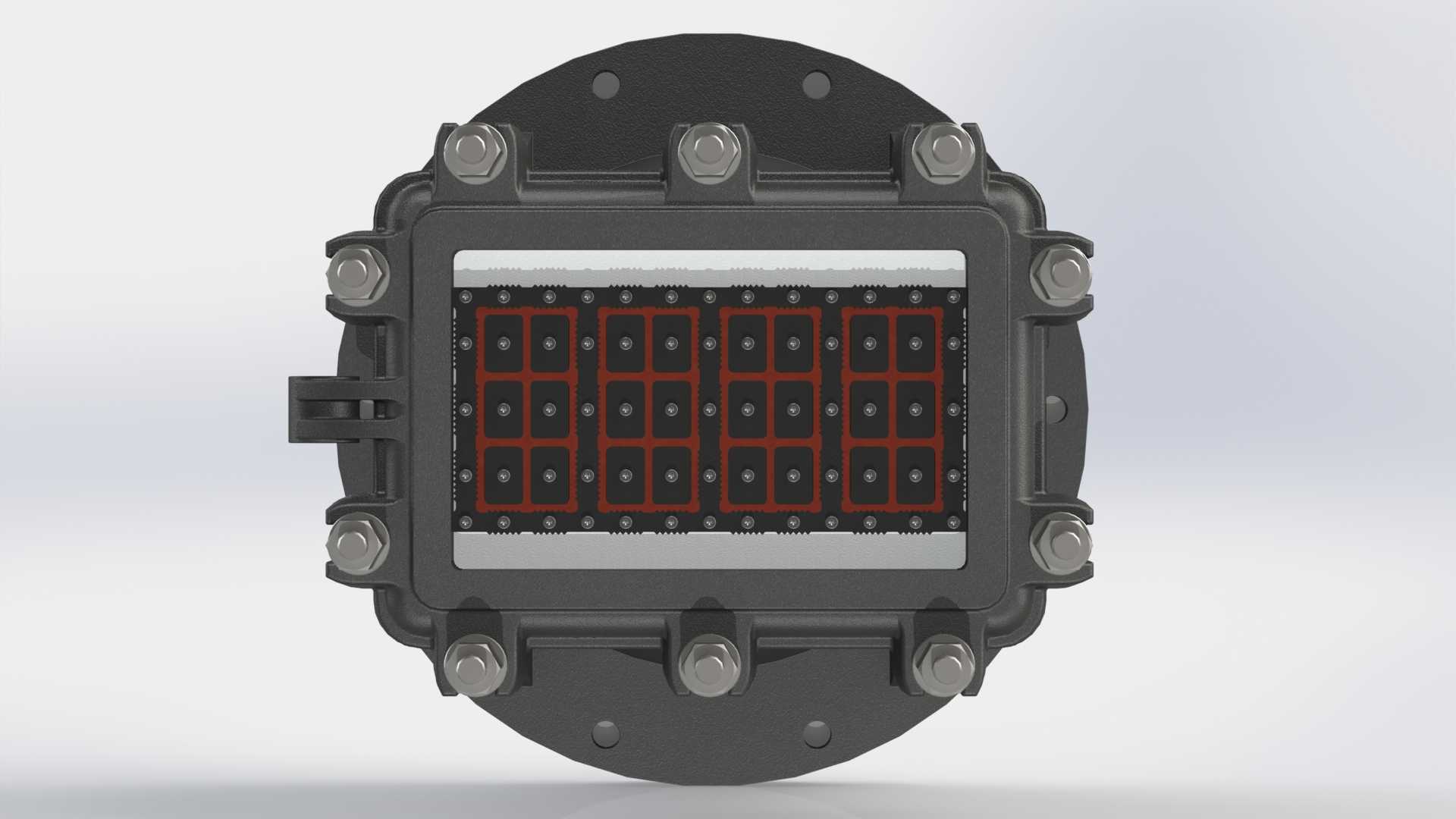

　　结构设计层面，该模头采用分体式法兰连接结构，外圈圆形法兰盘上均匀布置多组内六角紧固螺栓，可与挤砖机泥缸端面实现刚性密封连接，避免高压泥料从连接缝隙溢出。法兰与内部成型腔之间设置渐变式流道过渡段，流道截面从圆形进料口逐步过渡到四个矩形出料口的组合截面，过渡段内壁做平滑圆弧处理，无直角突变结构，可有效降低泥料流动阻力，避免泥料在流道内部滞留结拱，保证四路料流的挤出速度均匀一致，防止出现砖坯边角缺料、密度不均、弯曲变形等成型缺陷。成型腔内部设置等距布置的耐磨分隔板，将整体流道均匀分隔为四个尺寸一致的矩形成型通道，每个通道的截面尺寸严格匹配标准烧结砖的成型尺寸要求，同时预留烧结收缩余量，保证成品砖尺寸符合国标要求。分隔板采用高铬耐磨铸铁材质，表面做淬火硬化处理，可长期承受泥料中硬质颗粒的冲刷磨损，延长模头整体使用寿命。

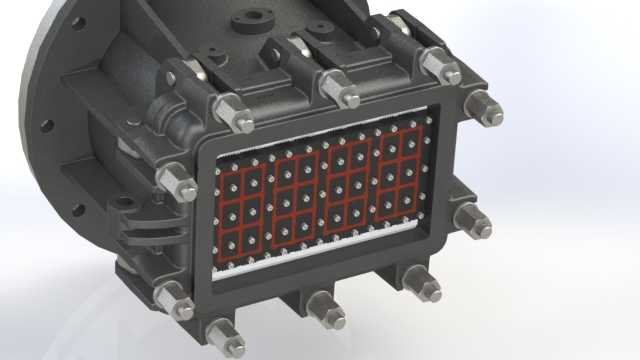

　　模头的出料端设置可拆卸的耐磨衬板，衬板通过沉头螺栓固定在模头本体上，当衬板出料口长期磨损出现尺寸超差时，可单独更换衬板无需整体更换模头，大幅降低生产运维成本。模头上下两侧设置对称布置的调节螺栓机构，可通过螺栓进给量微调成型通道的局部间隙，针对不同含水率、不同塑性指数的泥料，调整各位置的出料阻力，保证四个通道的泥料挤出速度差控制在5%以内，避免挤出的砖坯条出现弯曲、拉裂等问题。

　　安装边界与尺寸适配方面，该模头的圆形法兰外径适配常用的50型、55型真空挤砖机泥缸尺寸，法兰连接螺栓孔采用圆周均布设计，可直接与对应型号挤砖机的出料法兰配对安装，无需额外制作过渡连接法兰。模头整体轴向长度控制在合理范围内，不会过多占用挤砖机到切条机之间的生产线空间，安装时需保证模头出料端面与泥缸轴线垂直，垂直度误差不超过0.5mm，避免因安装偏斜导致各料流挤出阻力不均。设备运行前需检查所有紧固螺栓的预紧力，保证连接面密封可靠，生产过程中可通过观察挤出砖坯的外观状态，微调调节螺栓的进给量，直到四列砖坯挤出速度一致、外观平整无缺陷即可锁定调节机构。

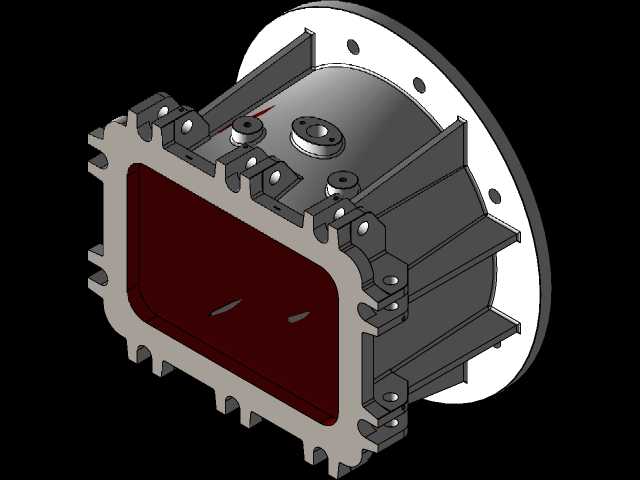

　　从结构可靠性角度来看，模头本体采用铸钢整体铸造后加工成型，整体刚性充足，可承受挤砖机最大3MPa的泥料挤出压力，不会出现本体变形、开裂等问题。内部流道表面做抛光处理，降低泥料流动阻力，减少泥料与流道壁的摩擦发热，避免泥料水分过度蒸发导致的表面干裂问题。日常维护时，每次生产线停机超过4小时需拆开模头清理内部残留的干硬泥料，避免下次开机时干硬泥块堵塞流道、划伤砖坯表面，定期检查分隔板与衬板的磨损量，当磨损量超过2mm时及时更换对应配件，保证成型精度稳定。
