隧道式干燥机配套热回流管路结构

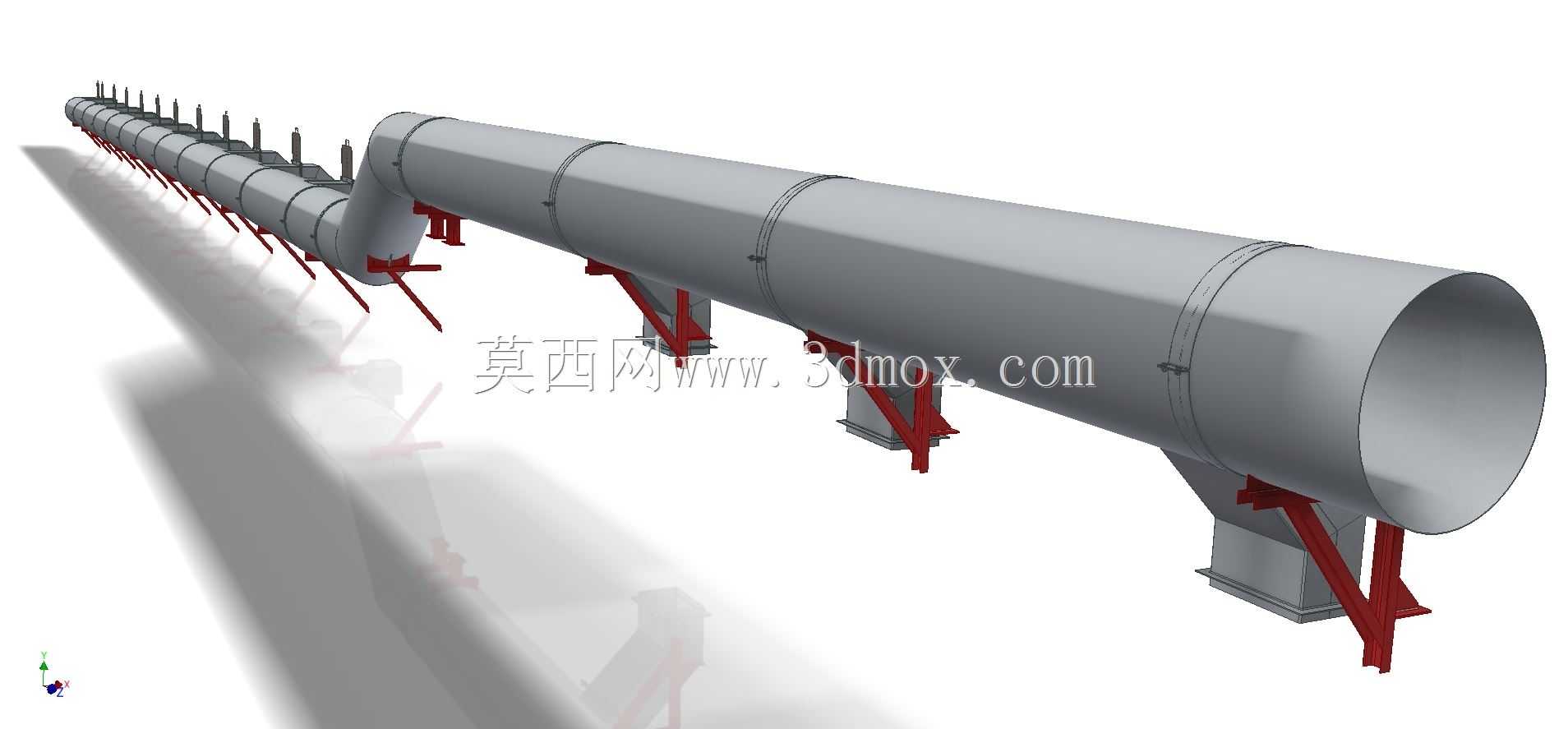

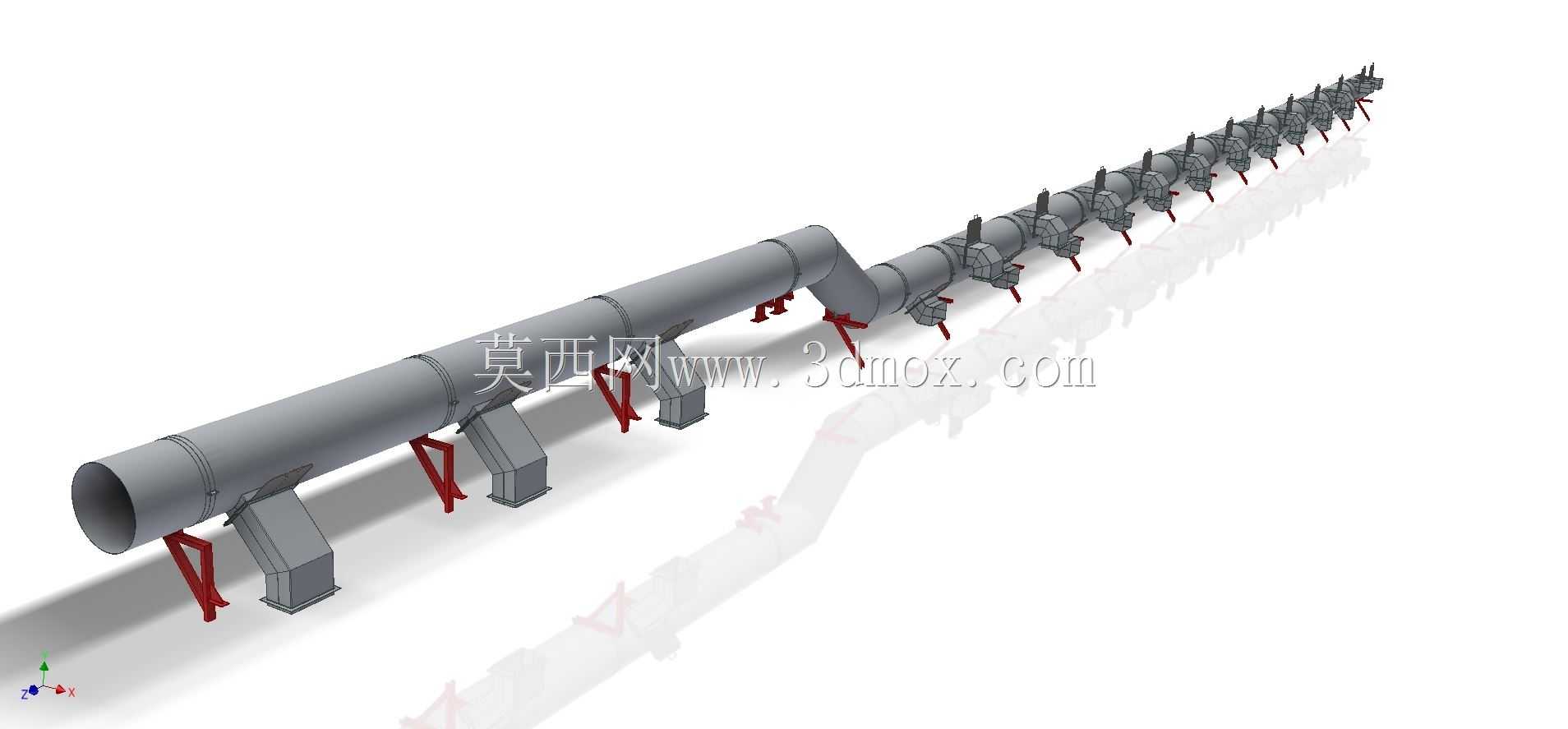

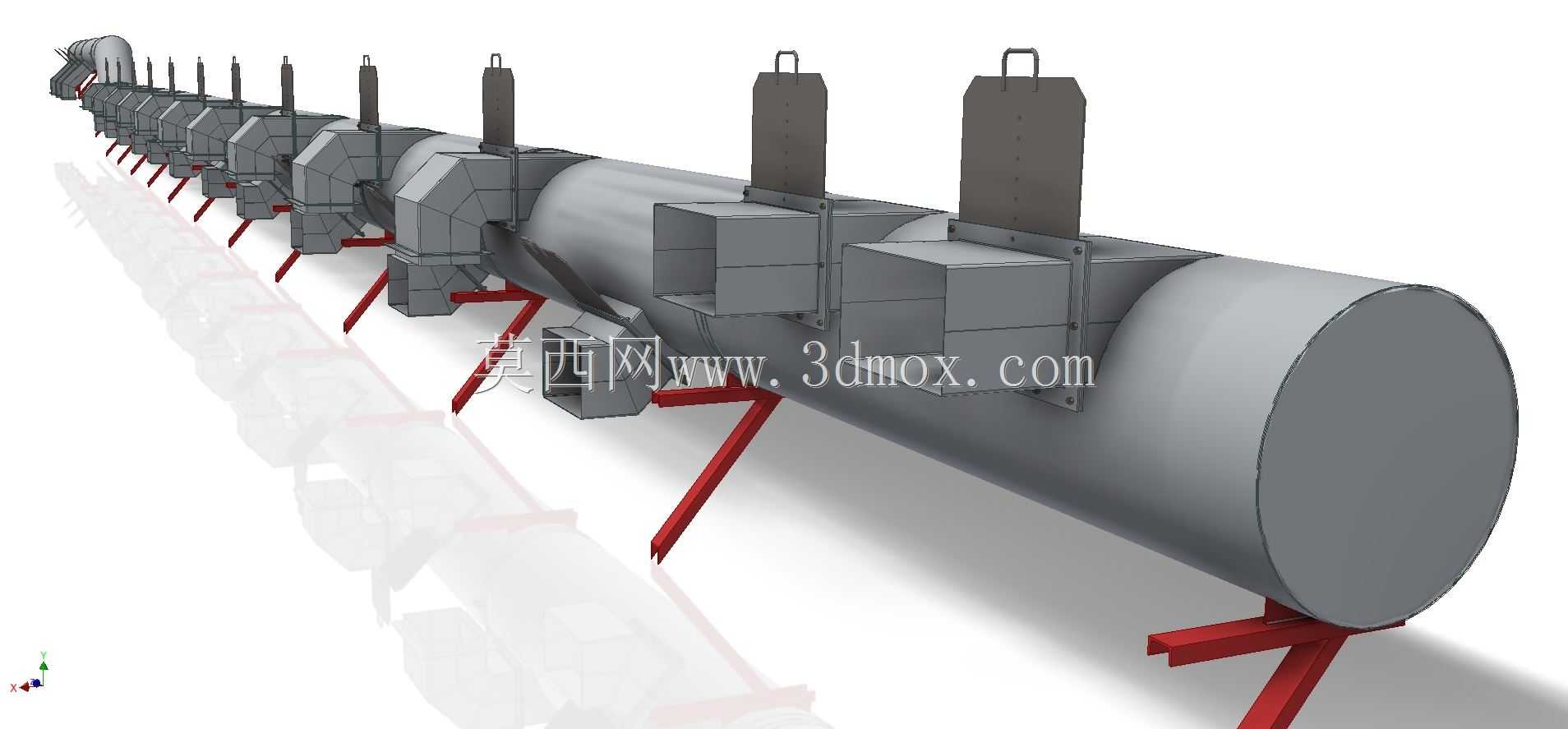

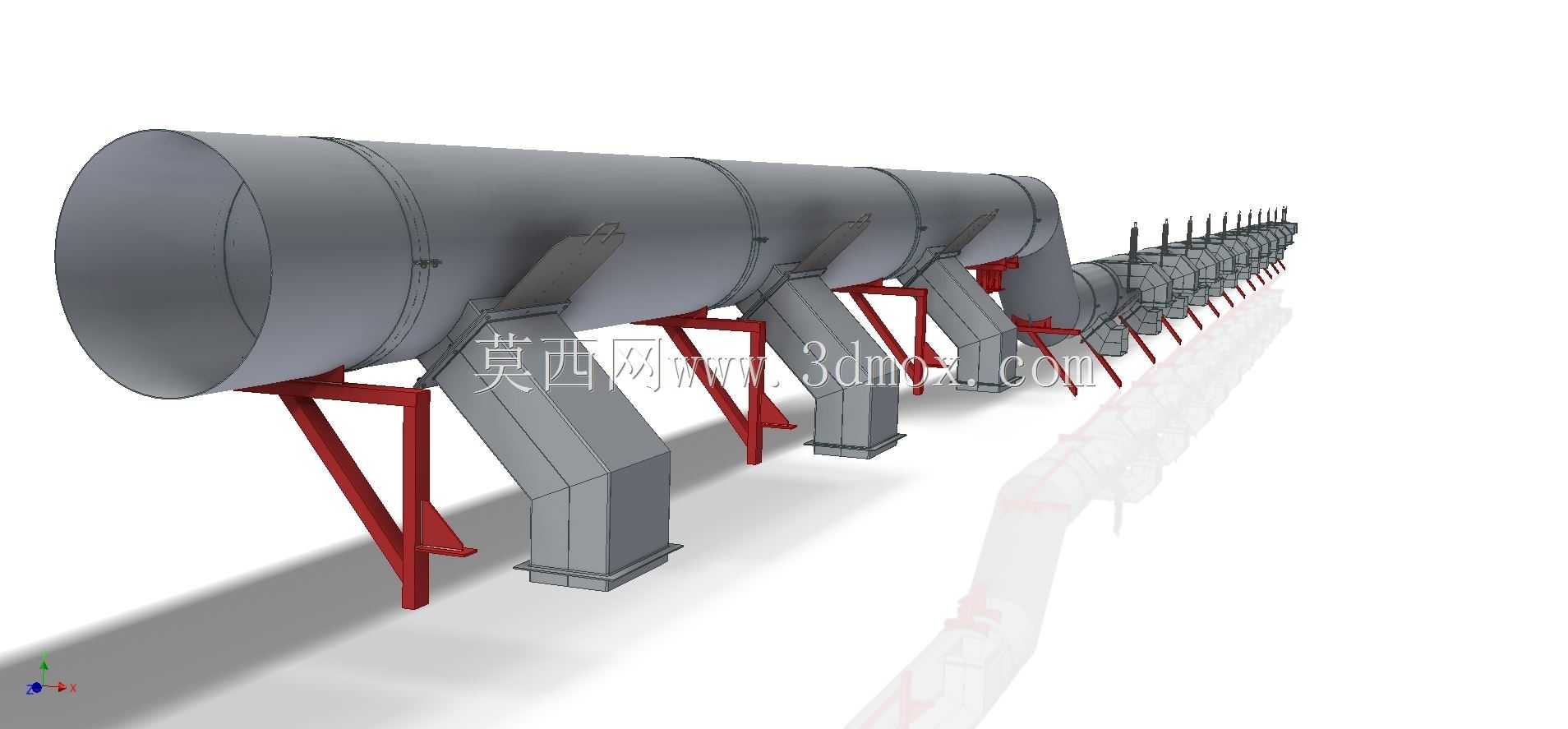

该热回流管路主要应用于连续式隧道干燥作业场景，是建材、食品、化工等行业隧道式干燥窑的核心配套热能回收组件，承担着干燥腔体内废热回收、热风循环导流的核心作用，能够将干燥流程末端携带余热的气流重新导回加热区段，大幅降低干燥过程的热能损耗，提升整套干燥系统的热利用效率，减少生产过程中的能源成本支出。整套管路采用分段式长直筒体搭配弯头转向的结构设计，主管道沿干燥设备的侧部延伸布置，通过多个等距分布的支管接口与干燥室的各个温区连通，每个支管接口处都设置有独立的调节支座与导流结构，可根据不同温区的工艺需求调整回风量，适配不同物料干燥过程中的温度梯度要求。设计过程中充分考虑了现场安装的边界条件，主管道采用等径圆柱筒体结构，底部设置有多个带加强筋的支撑鞍座，支撑座的高度经过精准核算，能够保证管路中心与干燥设备的接口中心完全对齐，避免安装过程中出现强制对接产生的装配应力；管路转弯处采用大曲率半径的弯头结构，能够有效降低热风在管路内流动的沿程阻力，减少气流输送过程中的压损，提升循环风机的工作效率。管路外侧预留有保温层安装空间，现场安装完成后可包覆耐高温保温材料，减少管路输送过程中的热量散失；各个支管与主管道的连接位置采用圆滑过渡结构，避免直角对接产生的气流涡旋，降低气流噪音同时减少积灰风险。整套管路的安装边界充分适配常规隧道干燥设备的侧部安装空间，支撑座的地脚位置预留有调节余量，可适配现场地面的小幅高度差，降低现场安装的找平难度；管路分段法兰连接的设计也方便后期的检修维护，可单独拆卸某一段管路进行内部清灰或者部件更换，无需拆解整套管路系统，大幅降低后期运维的工作量。在实际生产运行中，这套热回流管路可将干燥室排出的低温废热重新导回加热段，经过补热后再次送入干燥腔参与物料干燥，相比直排式的干燥系统，能够降低三成以上的热能消耗，同时减少高温废气的外排量，改善车间内的作业环境。
