三工位数控加工专用机床夹具结构设计

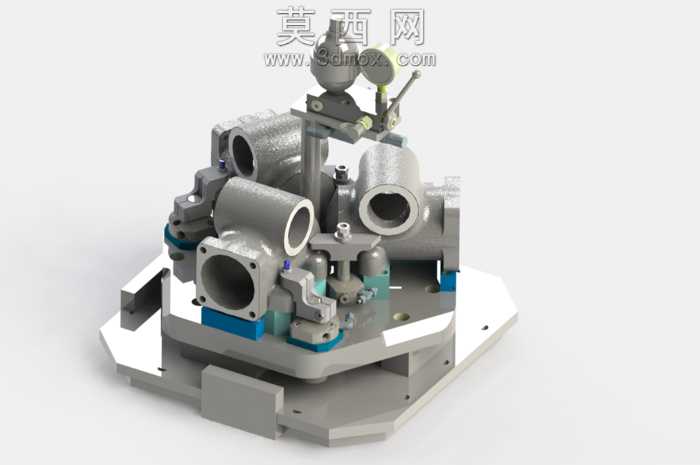

本套三工位数控机床夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处定位基准、夹紧行程、装夹避让空间都做了精准的尺寸约束，确保模型各部件之间无干涉、装配关系完全符合实际生产的装配逻辑。渲染阶段采用金属材质质感还原方案，夹具体基座、定位块、夹紧压臂等钢制零件赋予哑光磨砂钢材质，搭配局部蓝色的聚氨酯防护垫块材质，底座安装面做了精磨金属面的质感处理，整体渲染效果清晰展现夹具的结构层次与部件区分，能够直观呈现装夹状态下的工件与夹具的配合关系。结构设计上，该夹具采用一体化基座布局，三个装夹工位围绕基座中心对称排布，每个工位均设置了独立的定位支撑结构与联动夹紧机构，定位元件针对铸件类工件的外形基准做了仿形适配，确保工件装夹时的重复定位精度满足数控加工的公差要求；夹紧机构采用手动杠杆式联动设计，操作手柄设置在夹具上部便于操作的位置，单次操作即可完成单工位多个夹紧点的同步压紧，有效减少装夹辅助时间，提升数控加工的工序效率。设计思路围绕铸件类零件的数控加工需求展开，针对异形壳体铸件加工时定位难、装夹易变形、多工序重复装夹效率低的痛点，采用多工位同基准设计，一次安装即可完成三个工件的装夹固定，配合数控机床的工作台托盘快换结构，能够实现夹具在机床工作台的快速定位安装，适配批量零件的数控加工生产场景。模型中对每一处连接螺栓、定位销、调整垫片都做了细节建模，完整还原夹具的装配细节，夹紧元件的行程空间、排屑空间都做了预留设计，避免加工过程中铁屑堆积影响装夹精度，同时夹具的安装接口符合通用数控机床工作台的装夹标准，具备实际生产的参考与应用价值。
