三层带轮移动工具置物推车结构

　　这款三层移动推车的建模工作，是围绕车间、维修班组以及装配工位的实际物料流转需求展开的。现场作业中，零散工具、待装小件、检测量具和周转辅料如果直接堆放在固定台面上，往往会造成工位拥堵，人员往返工具柜取件也会打断装配节奏。带轮推车的价值就在于把常用承载面变成可随作业点移动的临时缓存区，设备检修时可以推到机床旁，产线换型时可以沿通道转运工装，仓储拣选时也能承担短距离分层盛放任务。

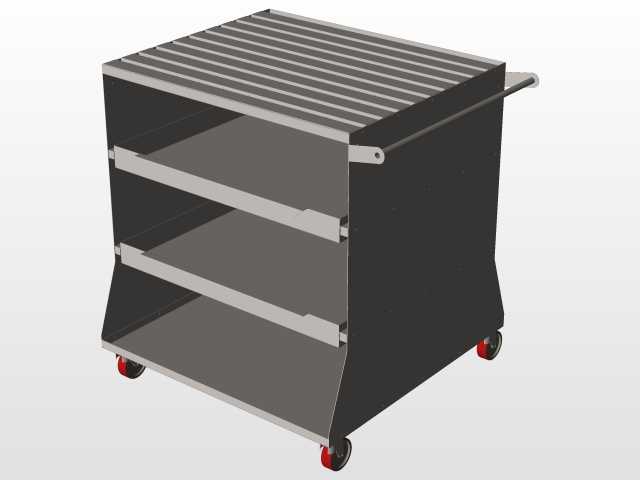

　　结构上采用开放式三层置物空间，顶层为带条状加强或防滑结构的台面，下方两层设置平整承托板，层间留出足够取放高度。侧板并非简单直板，而是结合底部轮位、推手连接和整体抗扭需求进行折边与轮廓收束；前侧开放，便于操作人员从正面直接拿取工件，后侧和侧面形成围挡，可减少转运过程中盒件、工具向侧边滑落的风险。与全封闭柜车相比，这种开放层板形式重量更轻、可视性更好，清点物料时不需要反复开门，适合高频、短时、多点位的辅助搬运。

　　推手布置在车体一侧，杆件通过连接座与侧板固定，握持高度避开顶层物料摆放区域。推行时作用力主要传递到上部框架，脚轮承担转向和支撑；模型中轮组位于底部四角附近，其中可见红色轮面的万向脚轮，便于在狭窄通道内调整方向。设计时需要关注轮轴安装板与侧板下沿的连接刚度，若底板仅靠薄钣金承托，满载急停或越过地坪接缝时容易出现局部变形。较合理的做法是在轮位上方增加折弯加强梁或焊接衬板，使冲击载荷从轮架分散到侧框和底框。

　　从外形边界看，推车宽度需兼顾人体正面取物范围和车间通道通行能力，深度要保证常用工具箱、量具盒或小型料箱能够稳定放置，高度则围绕推手操控与层板取放便利性确定。三层间距不宜均分：底层可放置较重、取用频率较低的物件，以降低整车重心；中层适合放置频繁拿取的工具；顶层台面可用于临时分拣、记录或摆放轻型工件。若后续用于精加工车间，层板边缘可增加挡边、橡胶垫或可更换衬面，防止精密零件磕碰；若用于维修班组，则可在侧板内侧补充挂板、刀架或螺丝刀插孔，使承载空间向工具收纳扩展。

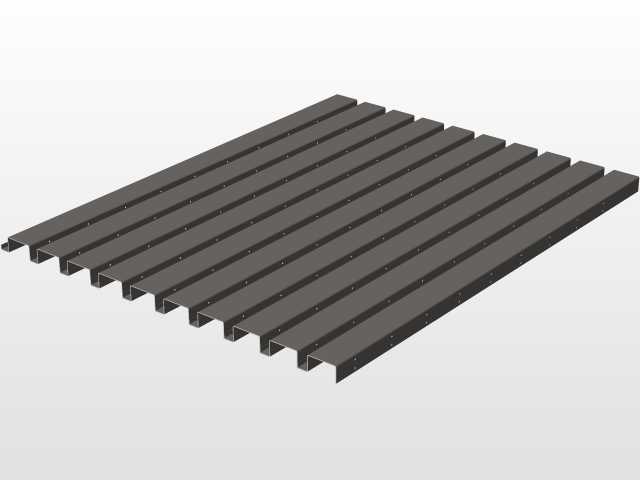

　　建模过程中，钣金件的折弯半径、板厚搭接、焊缝或螺栓固定位置都需要保留清楚。侧板与层板若采用焊接，外观面应保持连续，内部折边承担抗弯；若采用拆装式结构，则要在层板下方设置横梁，并通过螺钉或拉铆方式连接，方便平板包装和现场更换。顶部条状结构不能只按装饰处理，它同时提高了薄板台面的截面惯性矩，能够抑制满载时的中部挠曲。条缝或凸筋方向最好与主要受力跨度相配合，使台面在推手侧向加载和轮组冲击时保持平整。

　　脚轮选型与车体额定载荷需要匹配。普通轻型脚轮适合文具、辅料和轻量工具转运；面对机床刀具、夹具、金属毛坯时，应选用带制动结构的工业脚轮，并校核单轮承载、启动阻力和轮面材质对地坪的影响。推车静止在工位旁时，制动轮可防止人员碰撞后滑移；经过斜坡、门槛或电缆桥架时，轮径过小会显著增加推行阻力，也会让底部框架受到冲击。

　　该结构在三维设计中还应检查运动包络和操作干涉。推手回转、人员站立取物、脚轮旋转以及底层最低离地间隙都要明确，避免侧板下沿在越障时接触地面。层板前缘可做折边或圆角处理，既增强刚度，也减少搬运人员腿部碰伤风险。整体来看，这类推车不属于复杂主机设备，但它直接影响车间物流效率和工位整洁度；把板厚、轮位、层距、推手高度和加强方式落实到模型中，才能让后续出图、钣金展开、焊接装配和现场使用保持一致。
