工作台注塑机定位安装拼接板结构

　　这款拼接板主要应用于小型立式注塑机的工作台面拼接定位场景，在多工位注塑作业、小型嵌件注塑生产的工作台扩展布局中，能够快速实现相邻台面板的精准对位拼接，消除台面板拼接处的阶差与错位，保障注塑作业过程中工装夹具、待加工嵌件放置的平面度要求。从结构设计来看，板体采用矩形平板构型，四个角位对称设置沉头安装孔，孔位的同轴度公差控制在0.02mm范围内，沉头深度适配常用内六角圆柱头螺钉的头部尺寸，安装后螺钉头部完全没入板体平面以下，不会在台面上形成凸起干涉，避免刮擦工件、工装或者操作人员的工装手套。板体表面蚀刻的对位标识线，在拼接作业时能够快速对齐相邻板件的边缘，无需额外借助直角尺、塞规等测量工具反复校准，单块板的拼接对位时间可缩短60%以上，

　　适合生产线快速换型、临时扩展工作台面的作业需求。板体的厚度选型充分考虑了注塑机工作台的承重需求，在承受150kg均布载荷的情况下，板体平面的变形量控制在0.05mm以内，完全满足小型注塑件生产过程中，工装放置、人工操作的平面刚度要求，不会因为长期承重出现中部凹陷、拼接缝张开的问题。安装边界方面，板体的四个安装孔中心距与常规小型注塑机工作台的T型槽间距完全匹配，既可以通过沉头螺钉直接固定在工作台的螺纹孔位上，也可以配合T型螺栓在T型槽内任意调整安装位置，适配不同尺寸的工作台拼接需求，板体的边缘做了0.5mm的倒角处理，去除了机加工产生的锐边毛刺，安装过程中不会划伤操作人员手部，也不会在拼接时因为锐边磕碰损坏相邻板件的配合面。

　　在实际生产场景中，这类拼接板除了用于注塑机工作台的扩展拼接，还可以作为小型工装的定位基板使用，将简易工装直接固定在板体上，再通过板体快速安装到注塑机工作台的任意位置，实现工装的快速换型，相比直接在工作台上加工螺纹孔固定工装，这种方式不会破坏原有工作台的平面完整性，也能大幅缩短工装更换的调整时间。设计过程中充分考虑了板件的加工工艺性，所有孔位均采用直孔设计，没有复杂的型腔或者异形结构，采用常规的铣削、钻孔工艺即可完成加工，加工成本低，后期维护更换也十分便捷，板体的平面粗糙度控制在Ra1.6，既保证了平面的贴合度，也不会因为表面过于光滑导致工件放置时出现打滑移位的问题。在多台小型注塑机并排布局的生产车间内，

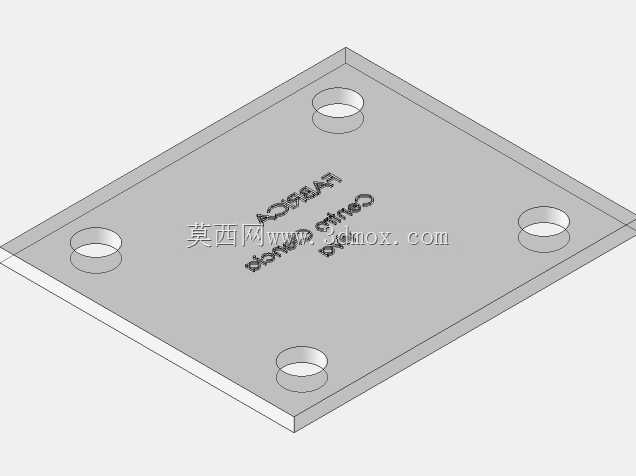

　　通过这类拼接板可以将分散的单台设备工作台连接成整体的连续作业台面，方便操作人员在多台设备之间流转工件，减少工件搬运过程中的磕碰风险，同时整体台面的平面一致性更好，便于布置统一的物料滑槽、废料收集槽等辅助设施，提升生产现场的规整度。板体上的对位标识采用蚀刻工艺加工，不会因为长期的摩擦、清洁出现标识磨损模糊的问题，长期使用后依然能够保证拼接对位的精度，不需要重新刻画标识线。安装孔的位置度经过反复校核，当多块板依次拼接时，累积误差控制在0.1mm以内，不会出现多块板拼接后首尾错位的问题，能够满足最长3米范围内的工作台连续拼接使用需求。
