机械加工用快速压紧式生产钻孔夹具

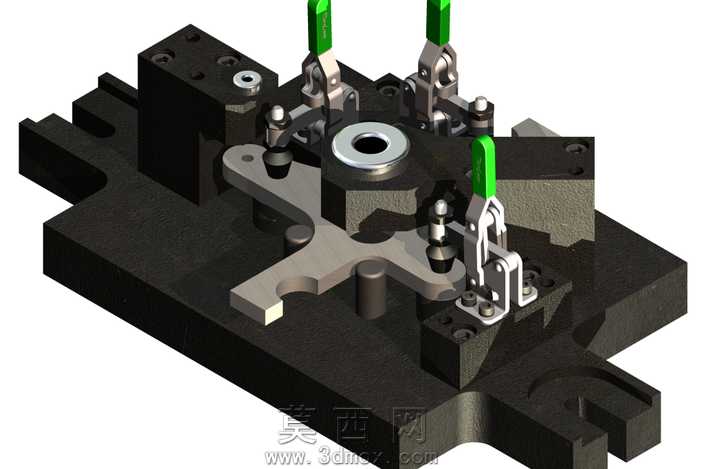

本套钻孔夹具采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处定位基准、夹紧行程、钻套配合公差都做了精准的参数化约束，确保模型可直接对接生产加工的尺寸校验需求。模型渲染阶段采用了工业级写实材质方案：夹具体底座赋予了发黑处理的铸铁材质，还原了表面细微的磨砂质感与哑光金属反光特性；三个快速夹钳的手柄部分采用了醒目的工程塑料绿色材质，与金属夹臂的镀锌亮面质感形成明确区分，便于直观识别操作部件；定位销、钻套等精密配合零件赋予了淬火钢的高反光金属材质，衬套端面做了倒角高光处理，凸显精密加工件的工艺特征；定位支撑块、异形压板等结构件分别做了不同的表面处理材质区分，让整体装配层次清晰可辨。从结构设计来看，该夹具采用一面两销的经典定位方案，底座设置了标准的机床工作台连接槽，可快速适配常规钻床、加工中心的工作台装夹需求；三个分布在工件周边的垂直式快速夹钳，搭配可调式压紧螺钉，能够针对异形轮廓工件实现多点同步压紧，夹紧力分布均匀，可有效避免钻孔过程中工件出现位移、振颤问题；中心位置设置了固定式钻套，钻套与定位基准保持严格的同轴度公差，能够直接引导钻头完成精准钻孔，省去划线找正的辅助工时；夹具还设置了预定位支撑块与防错挡销，能够避免工件装夹时出现方向错装问题，大幅降低装夹失误率。设计思路围绕批量生产场景的效率需求展开，摒弃了传统螺栓压板的繁琐装夹方式，采用快速夹钳实现秒级装夹拆卸，同时通过精准的定位与导向结构，保证钻孔位置精度的一致性，适合中小型异形零件的批量钻孔加工工序，整体结构紧凑，操作空间充足，不会与钻头进给路径产生干涉，同时兼顾了排屑空间的预留，钻孔产生的切屑可顺着底座的斜面顺利排出，不会堆积在定位区域影响装夹精度。
