盘形凸轮弹簧从动件机构三维设计

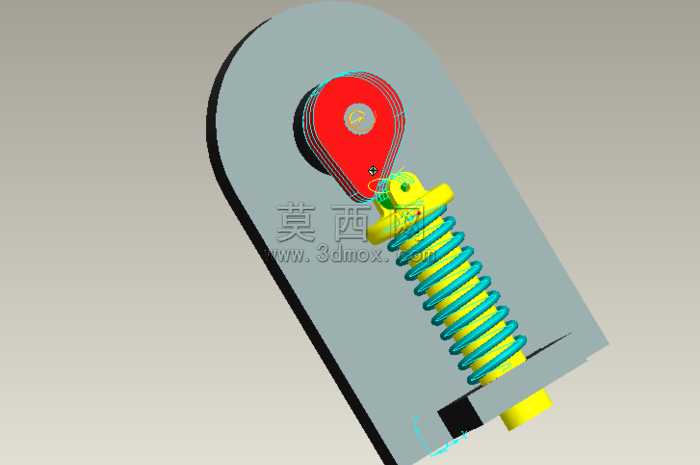

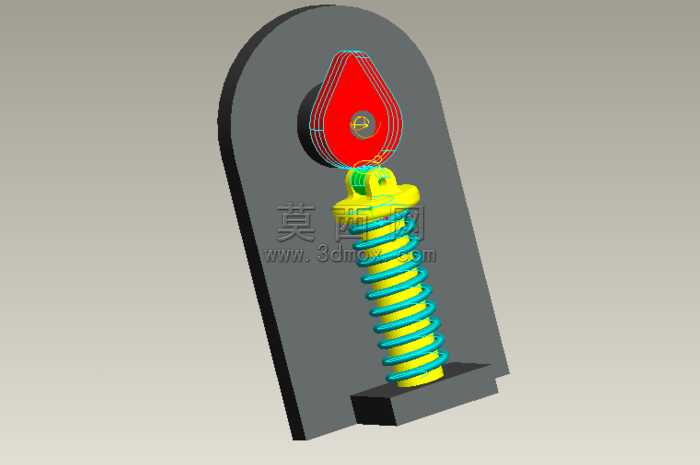

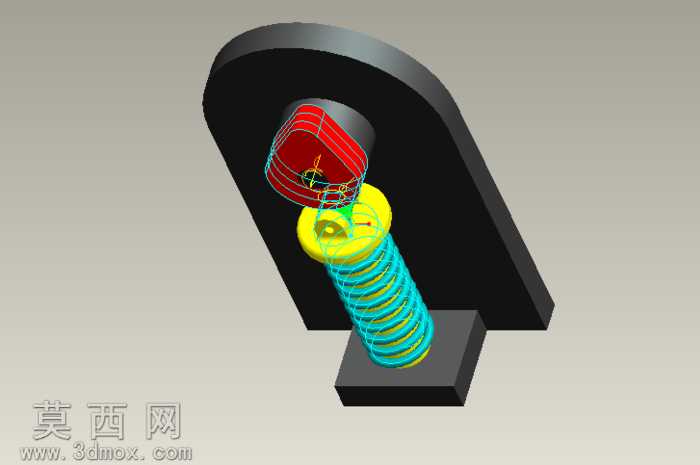

本作品为典型的盘形凸轮直动从动件传动机构，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各运动部件的装配约束关系与实际运动逻辑一致，避免出现干涉错位问题。建模初始阶段先完成安装背板的结构绘制，背板采用带圆角的立式板状结构，底部预留安装定位槽，为整套机构提供稳定的支撑基准，建模时对背板边缘做了圆角过渡处理，避免尖锐棱角不符合实际加工工艺要求。凸轮部分采用盘形轮廓设计，根据从动件的运动行程需求绘制凸轮轮廓曲线，通过拉伸特征生成凸轮基体，中心位置设置装配转轴孔，孔位与转轴采用间隙配合约束，保证凸轮可绕中心轴顺畅转动，凸轮表面做了光滑处理，减少与从动件接触时的摩擦损耗。从动件部分采用平底直动结构，顶部接触端设计为与凸轮轮廓匹配的圆弧接触面，下端与弹簧定位座做一体化建模，保证力的传递路径顺畅无偏移。弹簧部分采用螺旋扫描特征完成建模，严格按照弹簧的节距、线径、中径参数生成螺旋实体，弹簧上下端分别与从动件定位座、底部安装槽做贴合约束，准确还原弹簧的预紧压缩状态，建模时特意保留弹簧的螺旋纹理细节，可直观展示弹簧的受力形变趋势。整套机构的材质渲染贴合实际工业零件的视觉效果，安装背板采用深灰色哑光金属材质模拟铸铁机架质感，凸轮主体采用亮红色工程塑料材质区分功能部件，从动件与弹簧采用明黄色与亮蓝色搭配，清晰区分不同运动部件，渲染时采用柔和的漫反射光照，避免过度反光遮挡结构细节，可直观观察到凸轮转动时推动从动件压缩弹簧做往复直线运动的完整传动逻辑。设计过程中重点验证了凸轮轮廓曲线的运动合理性，确保从动件的升程、回程行程符合设计预期，各部件的装配间隙控制在合理范围内，既保证运动顺畅无卡滞，也不会因间隙过大出现传动晃动问题，整体结构简洁紧凑，完整还原了凸轮从动件机构的核心传动原理，可作为机械原理教学演示、传动结构方案参考的数字化模型使用。
