四柱式圆形升降旋转停车承载装置

　　在城市核心区老旧小区、商圈配套停车场的扩容改造场景中，这类带旋转功能的升降承载装置往往能解决窄通道下的车辆调头、车位立体复用的痛点——传统平面车位需要预留至少6米的车辆转弯通道，而采用这类集成升降与旋转功能的承载平台，可将通道宽度压缩至3米以内，单车位的空间利用率提升40%以上。整套装置采用四柱式承载布局，四根立式导柱分布在圆形平台的四个象限点位，每根导柱内部集成线性升降导向副与同步驱动单元，区别于传统剪叉式升降结构的大底部安装需求，四柱式结构的安装锚点仅分布在四个柱脚位置，对地面的单位面积压强要求更低，适配旧有混凝土地面的改造施工，无需额外做大面积地基加固处理。圆形承载平台的盘面做了功能分区，中间灰色区域为车辆轮胎行驶承载带，

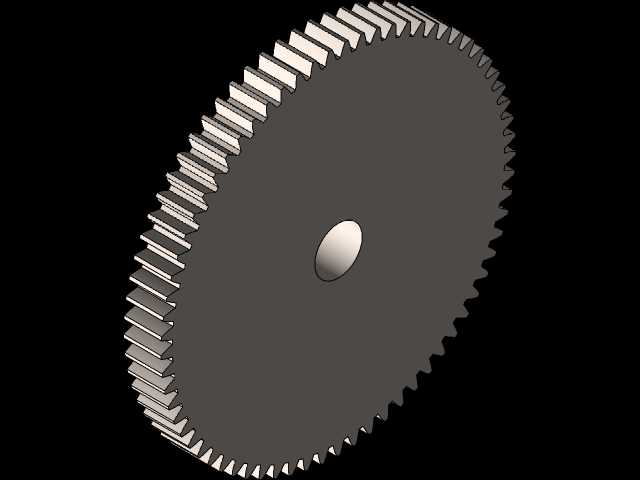

　　采用防滑花纹钢板焊接成型，两侧绿色区域为设备维护与安全警示区，盘面边缘做了15度的倒角处理，避免车辆上下平台时轮胎剐蹭盘体边缘。平台的旋转驱动单元隐藏在盘面下方的中心回转支承位置，采用齿轮啮合传动结构，可实现360度任意角度的回转锁止，当车辆驶入平台后，可根据出库方向需求将车身旋转至对应朝向，无需驾驶员在窄通道内反复挪车调头，尤其适配单进单出的狭长型地下停车空间。升降行程的设计覆盖常规家用乘用车的停放高度需求，单组立柱的导向长度预留了15%的安全余量，升降过程中四根立柱的驱动单元采用闭环同步控制，任意单柱的位置偏差超过5mm时会触发锁止保护，避免平台倾斜导致的车辆滑脱风险。平台的承载边界按照常规家用车的整备质量上限做冗余设计，

　　盘面的有效承载直径覆盖常规A级、B级乘用车的轴距与轮距范围，轮胎行驶带的宽度适配185到275mm宽度的民用轮胎，避免轮胎边缘悬空的受力隐患。安装层面，四根立柱的柱脚采用化学锚栓与地面固定，单柱脚的锚栓数量根据抗倾覆力矩计算配置，平台整体的外围安装边界仅比盘面直径大出立柱的安装尺寸，无需额外延伸的支撑结构，在层高满足的地下空间、地面自走式停车场均可快速布设。旋转功能的锁止机构采用机械插销与电子锁双重配置，当平台旋转至设定角度后，插销自动卡入对应定位孔，即使驱动单元断电也不会出现盘面回转的情况，升降过程中旋转机构会自动锁止，避免升降过程中盘面转动带来的重心偏移。盘面下方的布线采用拖链内置布局，所有动力、

　　控制线缆均隐藏在立柱内部与盘面下方的走线槽内，无外露线缆，避免长期使用过程中积灰、剐蹭导致的线路破损。在实际场景应用中，这类装置可单台独立使用，也可多台组合成小型立体停车组，上层平台升降至对应高度后，下层空间仍可停放一台车辆，相比传统两层升降横移类停车设备，无需预留横移空位，空间利用率更高，且单台设备的故障不会影响其他车位的正常使用，维护成本更低。设计过程中针对立柱的受力变形做了有限元校核，在满载偏载（车辆重心偏移平台中心300mm的极端工况）下，单根立柱的最大变形量控制在导向间隙允许范围内，不会出现卡滞、导向面磨损加剧的问题。平台的表面处理采用整体喷塑工艺，防滑承载带额外做了防滑颗粒喷涂，雨天车辆驶入时也能保证轮胎与盘面的摩擦力足够，避免打滑。
