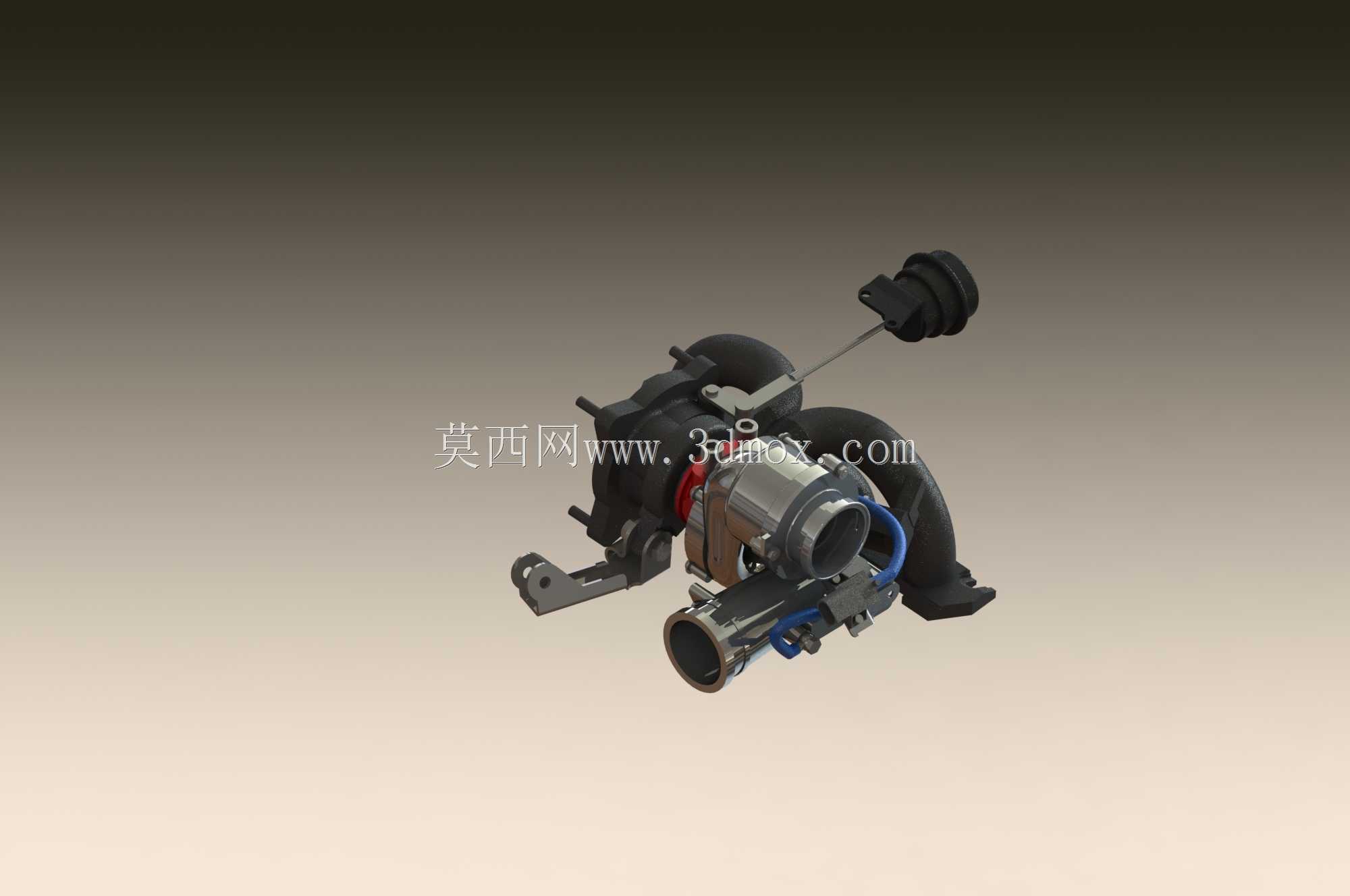

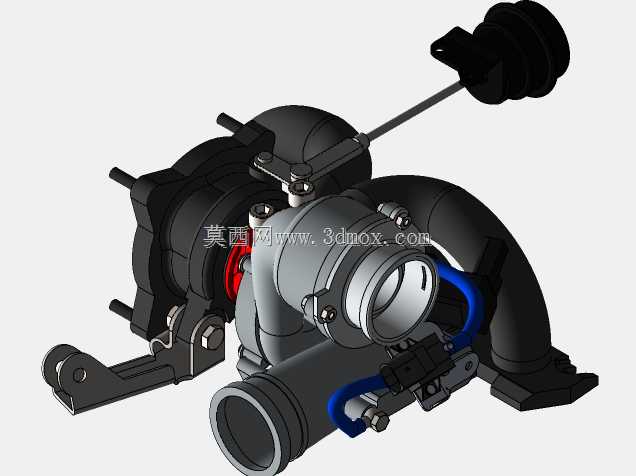

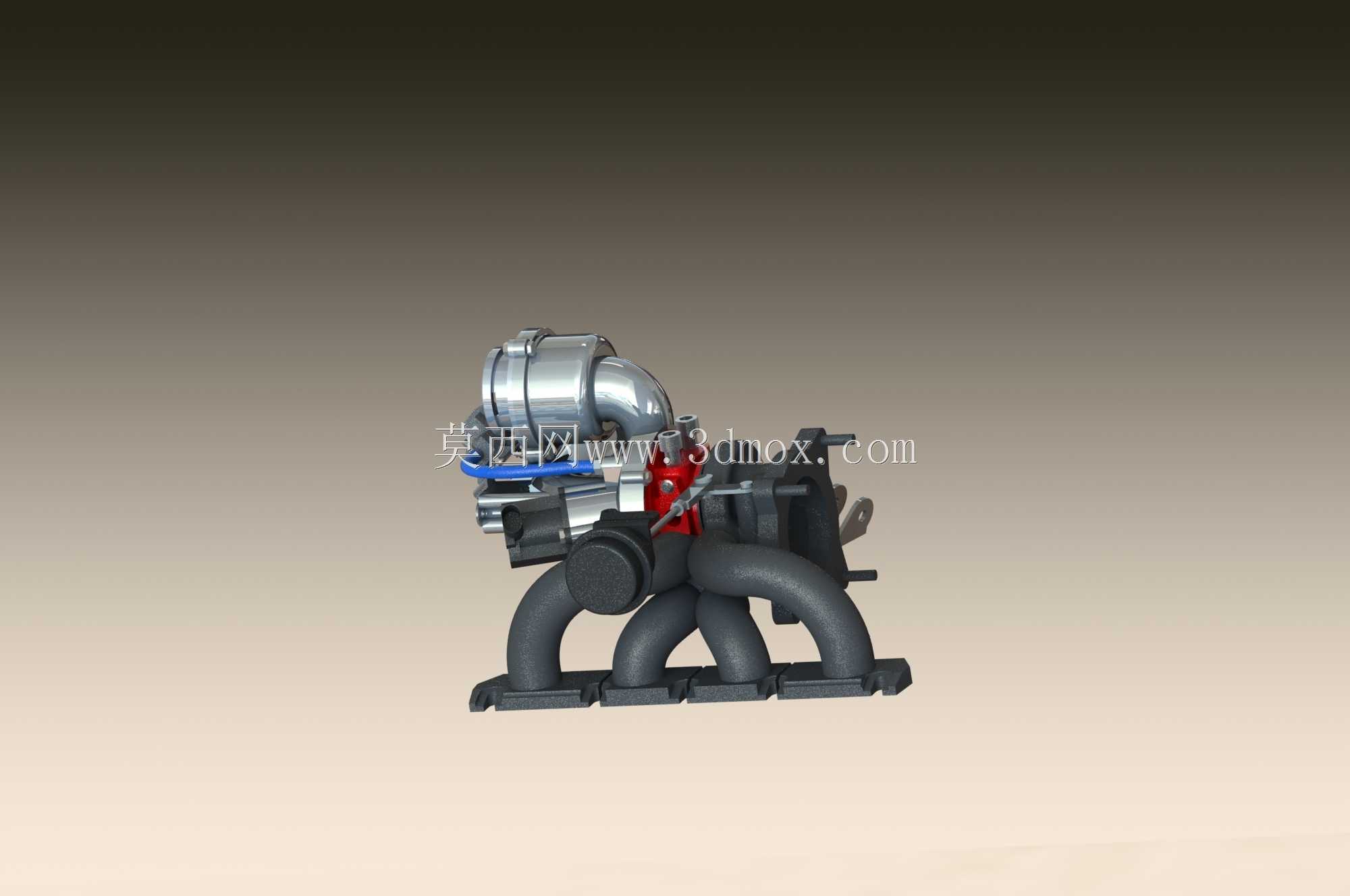

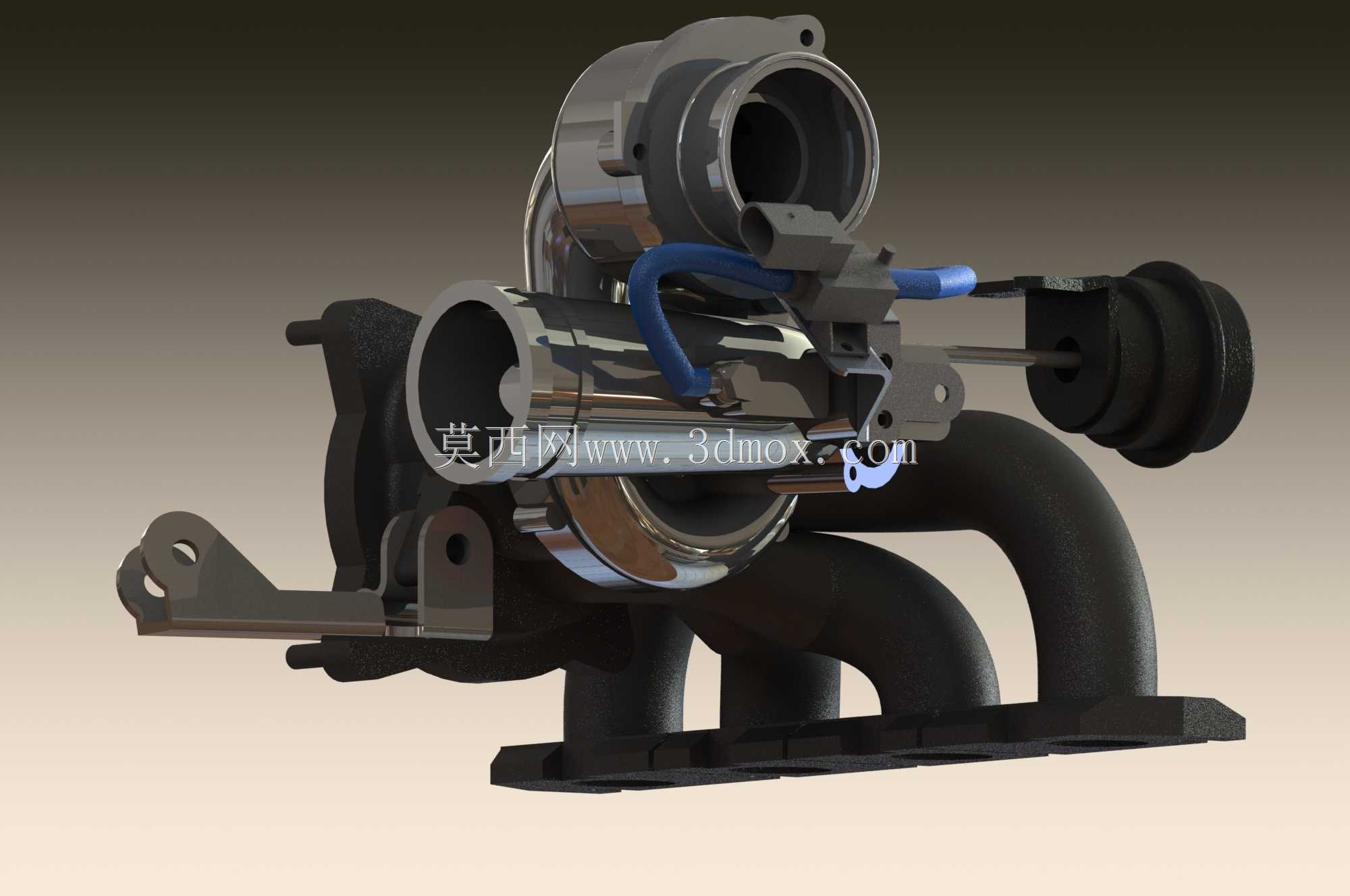

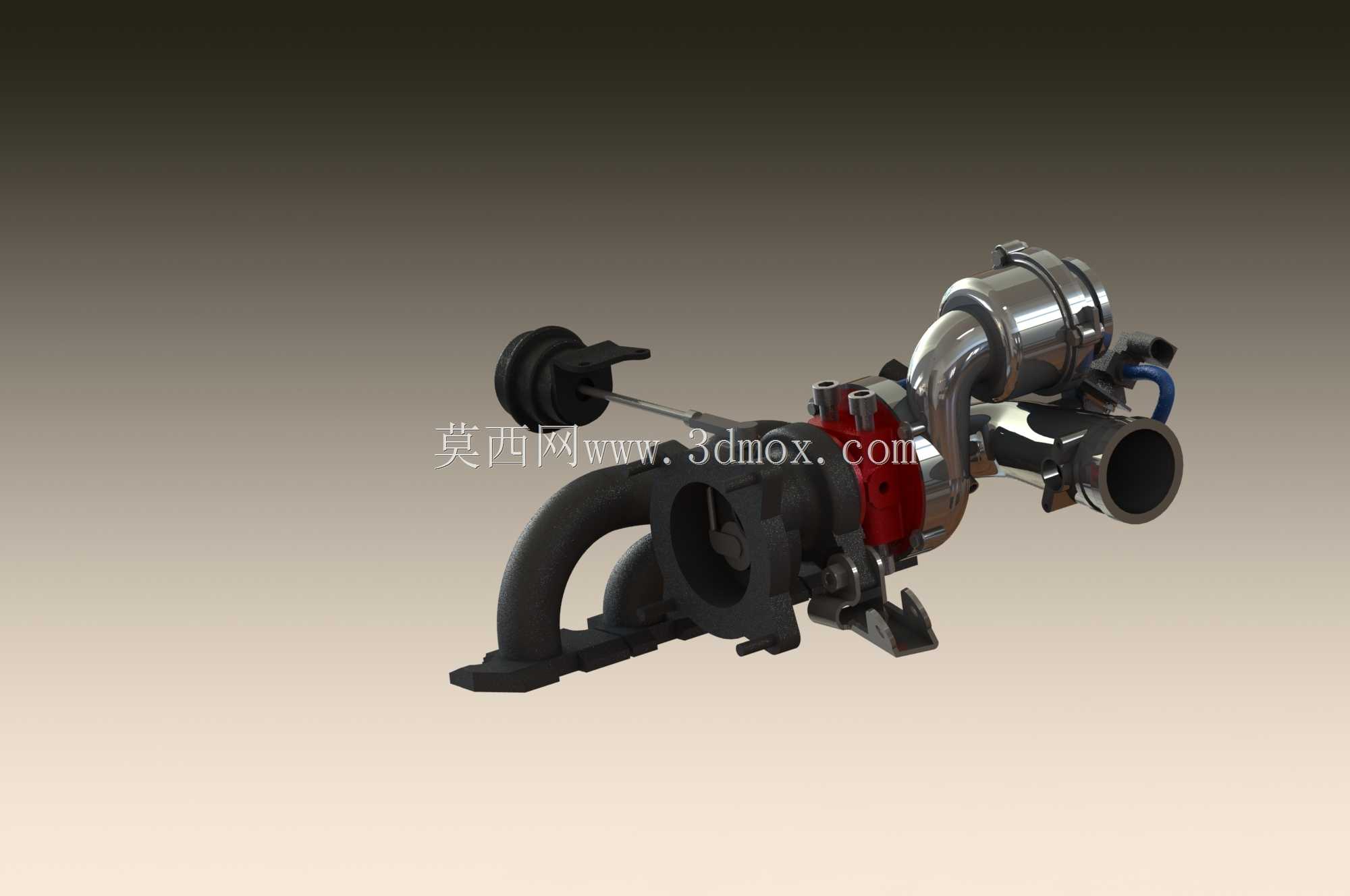

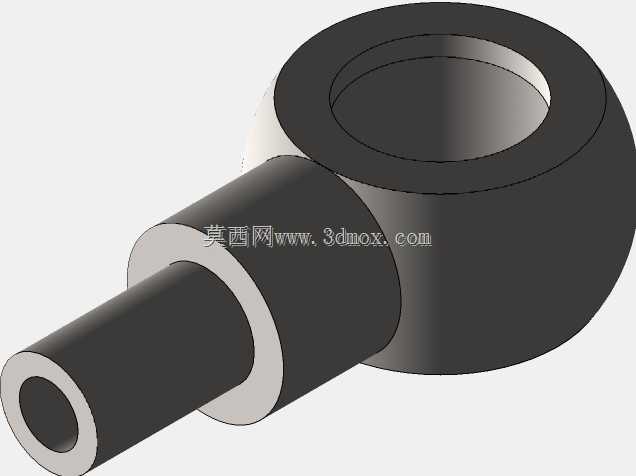

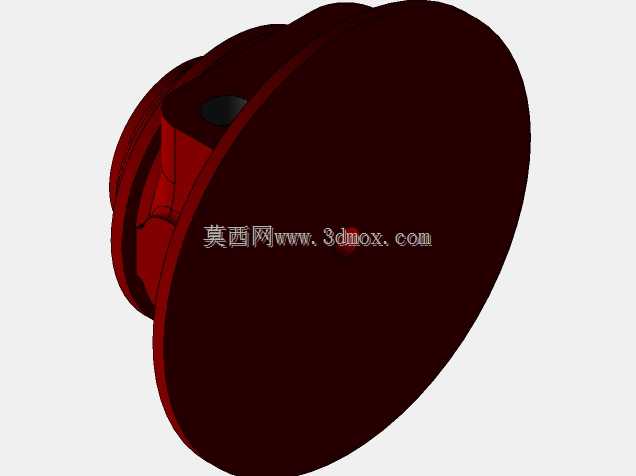

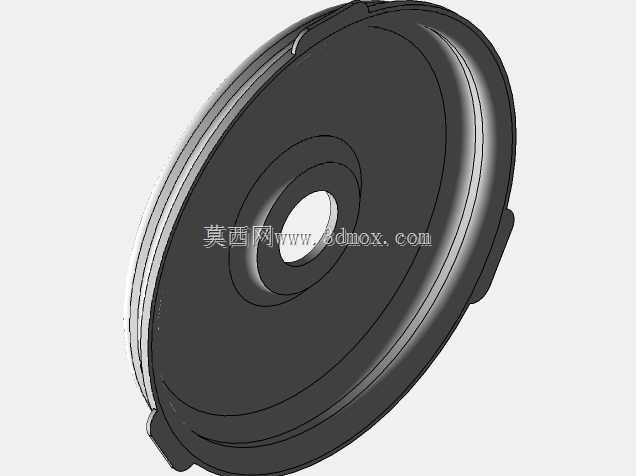

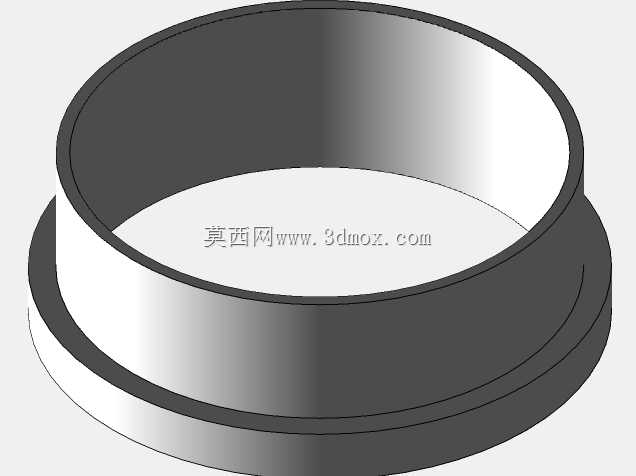

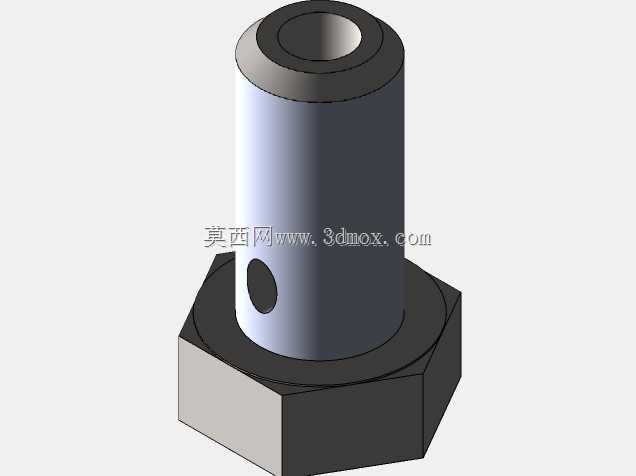

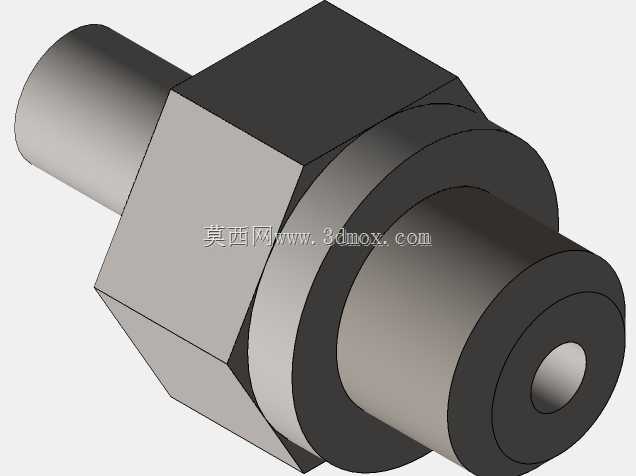

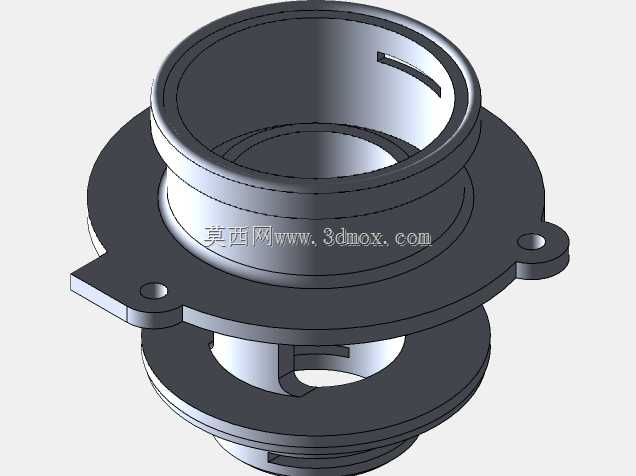

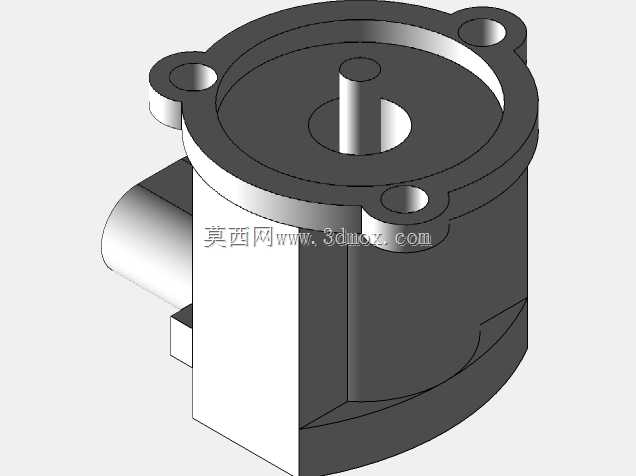

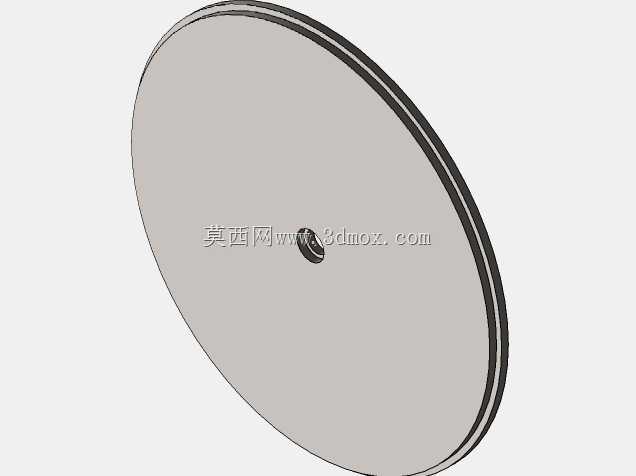

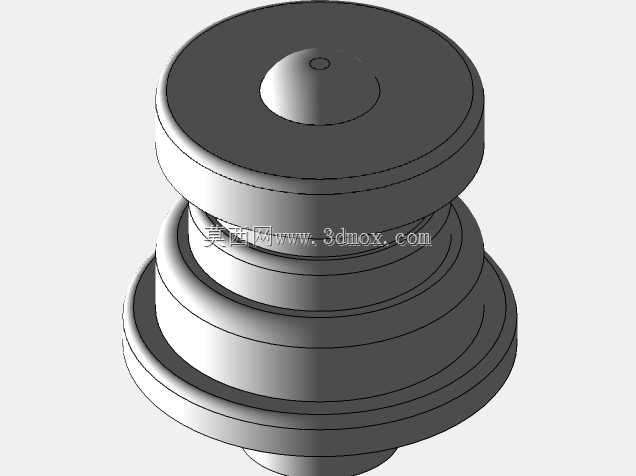

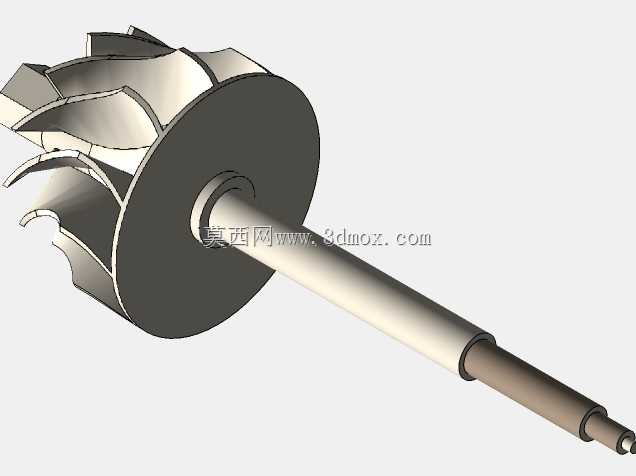

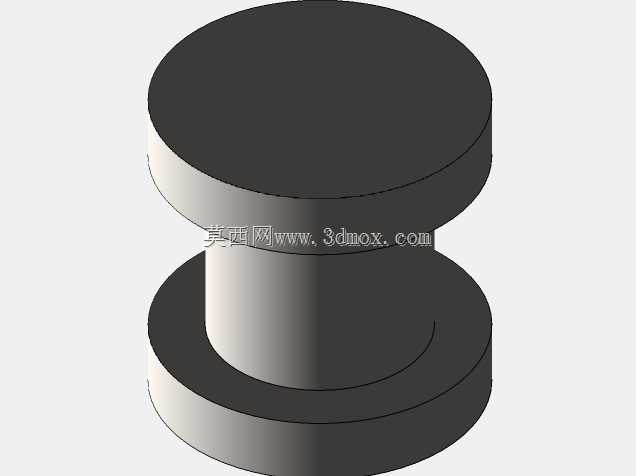

高尔夫GTi涡轮增压装置结构设计

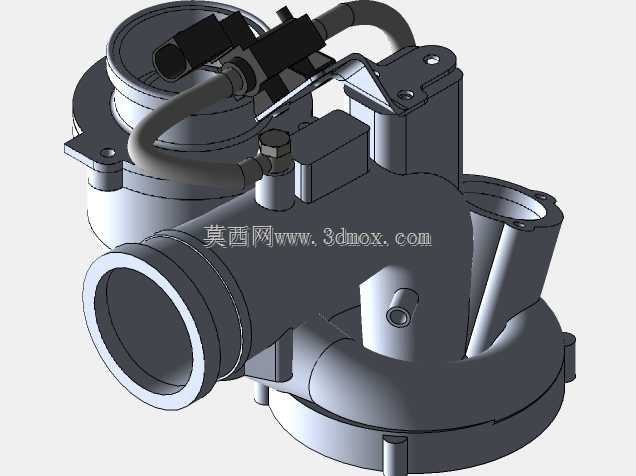

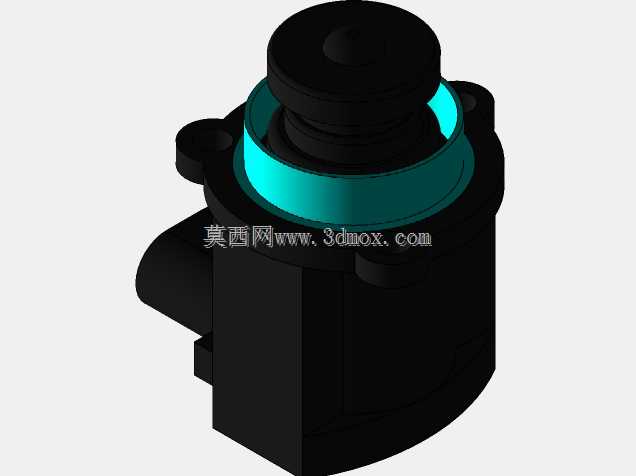

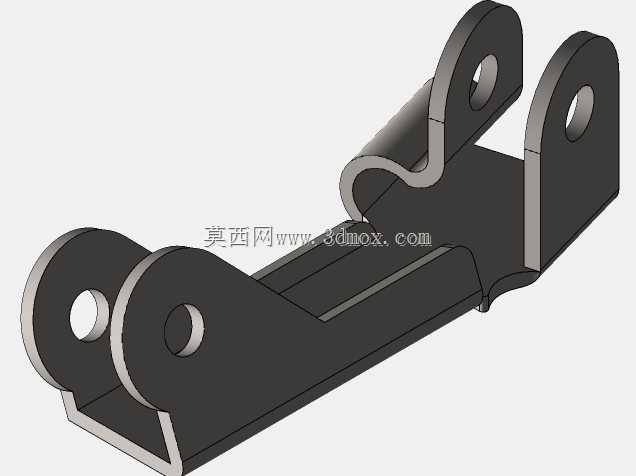

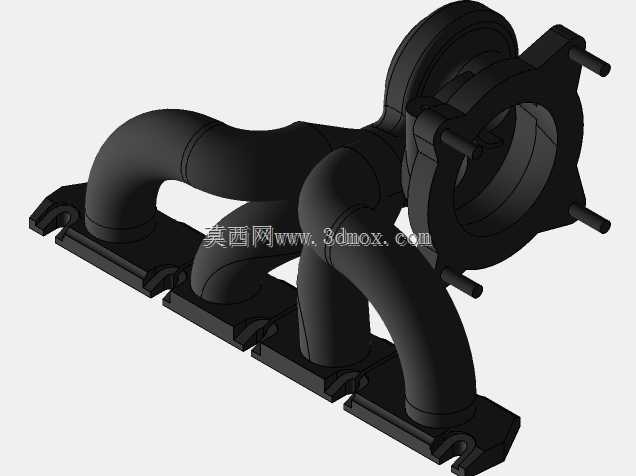

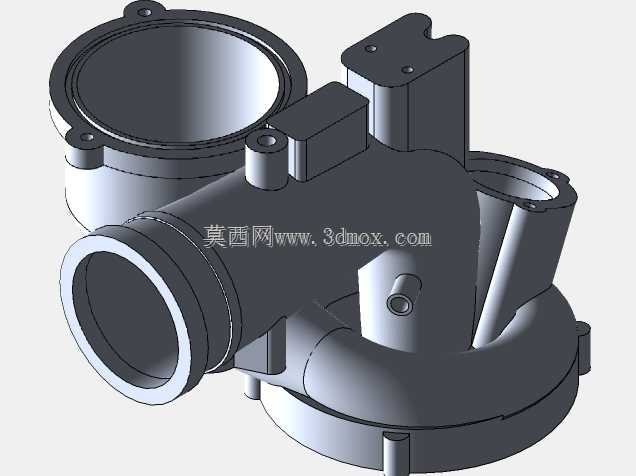

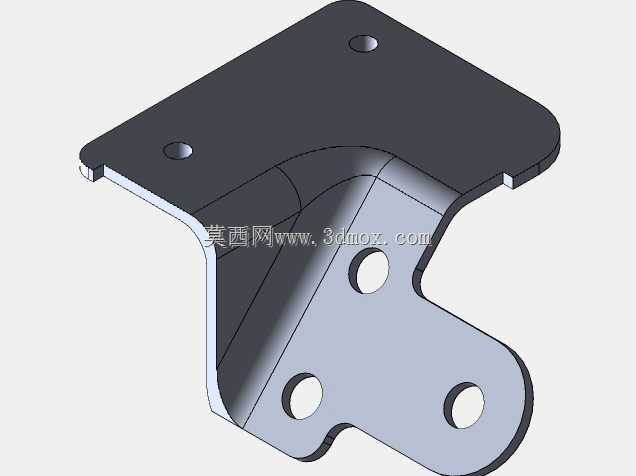

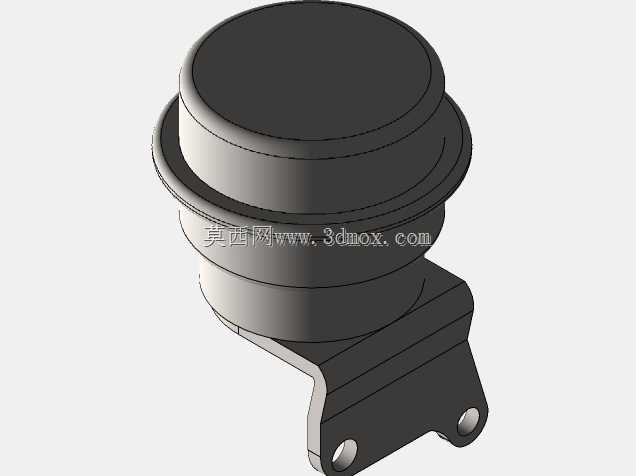

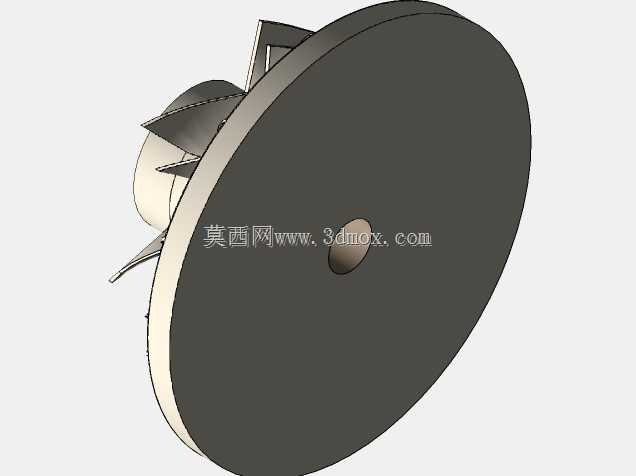

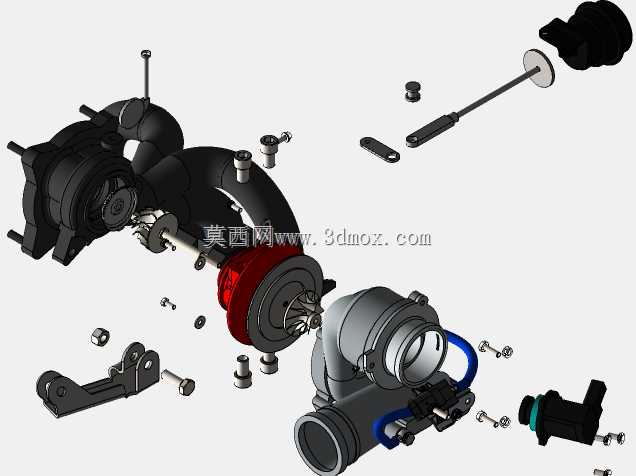

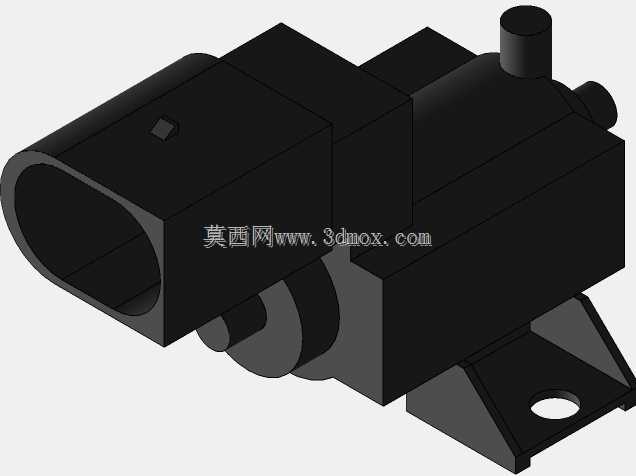

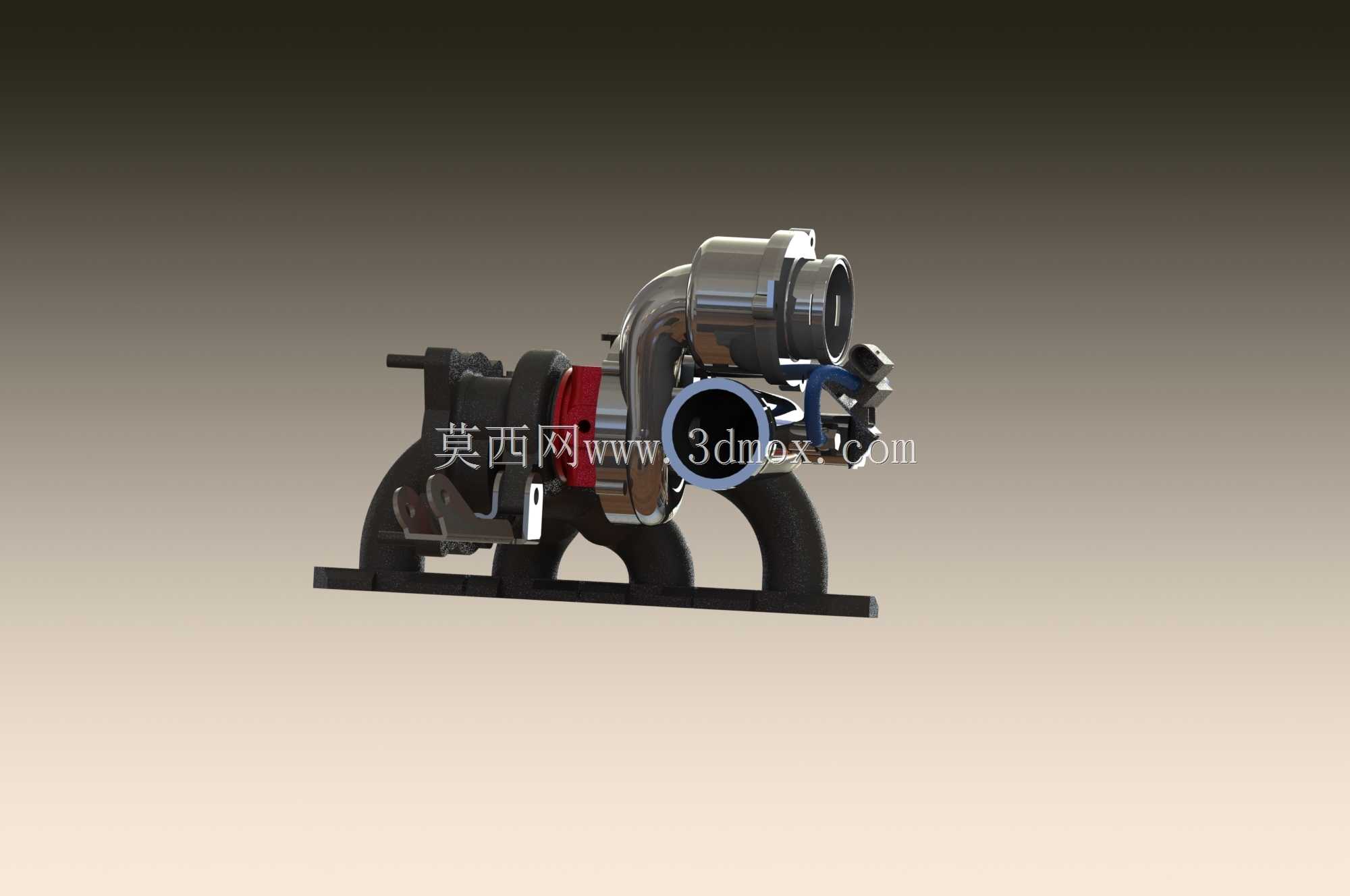

铸铁排气歧管与涡轮壳体的衔接法兰面，在高周热疲劳工况下极易出现密封失效，建模阶段就需要把法兰螺栓孔的位置度公差控制在0.02mm以内，避免后期装配时因热胀冷缩错位导致的排气泄漏。旁通阀的执行器摇臂与阀杆的连接部位，没有采用常见的一体式焊接结构，而是预留了0.1mm的间隙配合量，搭配卡簧限位，既保证了阀门开闭的灵活性，又能抵消高温下金属膨胀带来的卡滞风险。涡轮压气机端的铝合金壳体曲面，做了渐变壁厚处理，靠近叶轮的区域壁厚保持4mm保证结构强度，远离叶轮的进气口区域壁厚收窄至2.5mm，在不影响承压能力的前提下降低了整体自重。冷却管路的走向避开了排气侧的高温辐射区，蓝色的橡胶软管接头处设计了环形凸起的卡扣位，装配时卡箍能精准卡在凹槽内，不会因为发动机振动出现松脱漏油的问题。排气歧管的三个支管交汇位置，做了圆滑的导流曲面过渡，没有生硬的直角转折，能减少排气气流的紊流损失，提升涡轮的响应速度。安装支架的腰型孔长度预留了3mm的调节余量，方便整车装配时调整涡轮的位置，抵消发动机悬置的振动位移。旁通阀的真空执行器固定支架，采用了弯折的加强筋结构，不需要额外增加壁厚就能提升支架的抗振强度，避免长期振动出现支架断裂的故障。压气机出口的法兰面做了0.5mm的凸台设计，装配密封垫时能形成更好的压紧力，保证增压后的空气不会泄漏。整个装置的所有连接螺栓孔位都做了沉头处理，螺栓装配后不会突出零件表面，避免和周边的发动机舱部件发生干涉。
