禧玛诺中空曲柄花键拆装套筒

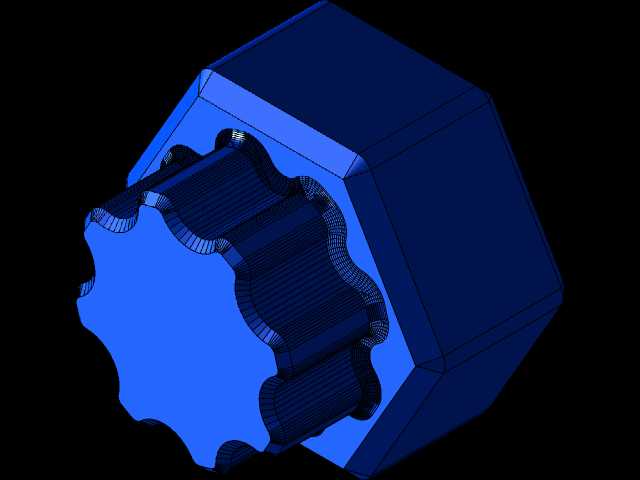

　　自行车门店与骑行维修工位上，中轴区域的拆装一直是操作频次高、对位要求严的环节。这套针对Shimano Hollowtech曲柄组件设计的花键套筒，直接作用于中空一体曲柄外侧的锁紧环，解决普通开口扳手咬合不足、薄壁环体易被啃伤的问题。模型呈现的主体为外六角驱动段加内花键工作腔的一体结构，外部六方棱边规整，可适配常规扭力扳手、棘轮扳手或台钳夹持，输出扭矩时受力均匀，不会出现单点应力集中。内部型腔按照曲柄锁紧环的多齿外轮廓逐齿拟合，齿形弧度、齿间过渡圆角都与实物环体匹配，套入后周向几乎无旷量，转动扭矩能完整传递到锁紧环的每一个受力齿面，避免滑齿划伤铝合金锁紧件。

　　从现场使用逻辑看，中空曲柄的锁紧环位于车架五通侧方，操作空间往往被车架管材、线管、牙盘片遮挡，普通厚壁扳手难以垂直贴合。该套筒的轴向长度做了克制，外段六方尺寸与内花键腔壁厚分配合理，既保证套入锁紧环后有足够啮合深度，又不会过长磕碰车架下管或盘片。端面导入处做了微小倒角，维修时单手即可对准花键推入，对位偏差时倒角会引导齿位滑入正确槽位，不用反复转动调整，在沾有油污、视线受限的五通下方作业时效率提升明显。

　　结构设计上，套筒整体采用实心块体掏空成型的思路，外六方的对边尺寸遵循通用手动工具标准，可与市面常见1/2英寸驱动接口的扳手配合，也能直接用活扳手夹持六方侧面施力。内花键型腔的齿根位置预留了足够壁厚，曲柄锁紧所需的扭矩通常在几十牛米区间，该壁厚完全可以承受反复冲击载荷，长期使用不会出现齿根开裂或型腔胀大。模型中齿形的每一处曲面都连续顺滑，没有尖角突变，对应实际加工时无论是铣削成型还是锻坯后精加工，都能减少应力集中点，热处理后整体韧性与表面硬度可以兼顾。

　　安装边界方面，套筒内腔的深度略大于锁紧环的轴向厚度，套入后端面不会顶死曲柄轴肩，花键全齿都能参与咬合；外六方的外接圆直径控制在紧凑范围内，靠近车架一侧的外壁与五通管材之间留有安全间隙，转动过程中不会刮擦车架漆面。针对不同批次Hollowtech曲柄锁紧环的细微尺寸公差，内花键的配合间隙取手动工具常用的间隙配合等级，既能轻松套入，又不会因间隙过大产生晃动。日常维修场景中，无论是新车组装时按规定扭矩锁紧曲柄盖，还是老旧车辆保养时拆解清洁中轴轴承，该套筒都能稳定传递扭矩，保护轻量化铝合金锁紧环不被暴力拆装损坏，是自行车传动系统维护里针对性极强的专用工装。建模过程中优先还原了内外工作轮廓的配合关系，六方棱边的倒角、内齿的拔模斜度都按照实际零件加工逻辑搭建，可直接用于工装加工出图或3D打印样件验证咬合效果。
