壁挂式自行车踏板收纳挂架结构

　　该挂架主要面向家庭车库、骑行工作室、公寓储物间、自行车门店及维修工位等墙面收纳场景，用于在不占用地面空间的情况下承托自行车踏板区域，使车辆能够以贴近墙面的姿态稳定悬挂。相比传统整车挂钩直接勾住轮圈或车架的方式，这种结构把受力点布置在踏板附近，适合需要减少墙面突出距离、避免车轮侧向摆动，并希望让车辆沿墙面整齐排列的使用环境。

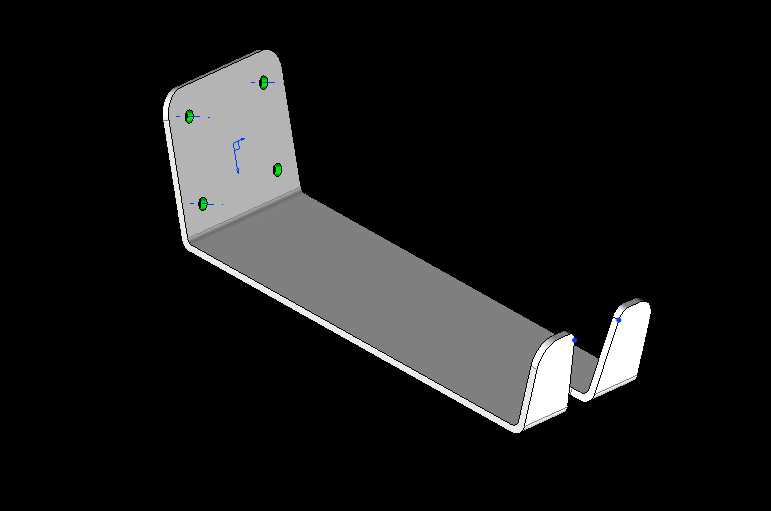

　　模型整体由竖向安装板、水平承托臂和前端限位翻边组成。竖板承担与墙面的连接任务，板面上预留多处安装孔，孔位呈分散布置，可将踏板传递来的载荷分配到不同紧固点，降低单点拉拔风险。水平臂从竖板下部向前延伸，形成托住踏板下方的承载面；臂端两侧向上翻起，形成挡边，可限制踏板在车辆推入后向前滑脱。前端开口保留一定导入角度，使用者将踏板推至托架根部后，挡边能够对踏板外侧形成约束，减少车辆因碰撞、取放相邻车辆或地面振动而产生的位移。

　　从结构思路看，该件更接近钣金折弯类五金支架。竖板与水平臂之间采用近似直角的折弯过渡，根部保留连续材料，避免焊接拼缝带来的附加变形和应力集中。水平臂宽度按踏板接触区域设定，既不能过窄导致踏板局部压强过大，也不宜过宽而增加材料占用和墙面干涉。承托面长度需要覆盖踏板进入后的主要接触位置，使踏板下方获得稳定支撑；前端挡边高度则控制在能够阻挡踏板滑出、但不影响用户侧向推入和取出的范围内。

　　安装边界方面，竖板应贴合坚实墙面或预埋背板使用，安装孔中心距、孔边距以及板厚需要根据目标载荷校核。若安装在砌体墙，应选用匹配的膨胀螺栓；若安装在木质墙板或轻钢龙骨墙，则需将固定点落在龙骨或加强背板上，不能仅依赖饰面层承重。水平臂离地高度应结合自行车轮径、踏板最低位置和车辆悬挂姿态确定，保证车轮轻触地面或完全悬空均可，但不得让踏板、曲柄与墙面发生硬摩擦。挂架外侧还需预留人手操作和车辆推入的空间，避免相邻停放车辆之间踏板互相干涉。

　　功能设计上，托架并不需要复杂运动机构，重点在于静态承载、限位和安装可靠性。竖板上的多孔布局给现场安装提供了调整余量，可以避开墙内管线或混凝土接缝；承托臂的平直表面便于与踏板底面接触，受力路径清晰，载荷从踏板经水平臂传到折弯根部，再由竖板和紧固件传入墙面。前端两个翻边形成开放式卡口，既保留快速取放的便利性，又能在车辆悬挂后提供前后方向的安全余量。

　　建模时需要重点表达折弯半径、板厚、孔位、翻边高度和承托面长度。折弯内半径不宜按尖锐直角处理，实际钣金件应保留与板厚相适应的弯曲半径，以反映工艺可行性。安装孔需给出沉孔或通孔关系，便于后续生成工程图和紧固件装配。水平臂与竖板的交线处应保证连续，挡边与承托面之间的过渡应避免突变尖角。若用于批量生产，还可在竖板背面增加防滑垫或减震垫，在承托面接触位置增加耐磨护套，以降低金属踏板划伤和异响。

　　在实际选型中，这类挂架适合轻中型自行车的定点收纳，不宜替代维修架承担踩踏、摇车或大扭矩维修载荷。结构校核应关注踏板偏载时支架产生的弯矩，尤其是水平臂端部受向下力时，折弯根部和最上排安装孔会承受较大拉力。通过加大竖板高度、分散孔位、提高板厚或在水平臂下方增加加强折边，都可以提升承载稳定性。整体造型简洁，零件数量少，适合钣金折弯、冲孔和表面喷涂等常规五金制造流程。
