丰田赛利卡十四点式车身防滚笼结构

　　这套钢管防滚结构面向丰田Celica赛利卡车型开发，采用十四点连接布局，主要服务于场地赛、拉力赛以及高强度赛道日车辆的安全改装场景。整车在保留原车乘员舱轮廓的基础上，通过连续钢管骨架把车顶、A柱、B柱、门槛、防火墙、后减震塔和底盘纵梁串联起来，使碰撞翻滚时的载荷不再集中由原厂薄钢板承担，而是沿多根斜撑分散传递到车身下部。

　　从实际用途看，防滚笼并不只是车内增加几根钢管。车辆发生侧翻时，车顶受压区域容易下塌，乘员头部生存空间会迅速缩小；正面或斜向撞击时，防火墙、门槛和A柱也可能出现弯折。该结构在主驾与副驾周围形成闭合笼式框架，门内斜撑用于抵抗侧面侵入，顶部横向和纵向杆件维持车顶高度，前后延伸段则把冲击能量导向底盘刚性较高的位置。对于需要佩戴头盔、多点式安全带和赛车座椅的车辆，这套骨架还能为安全带锚点、座椅固定点和悬挂加强点提供可靠依托。

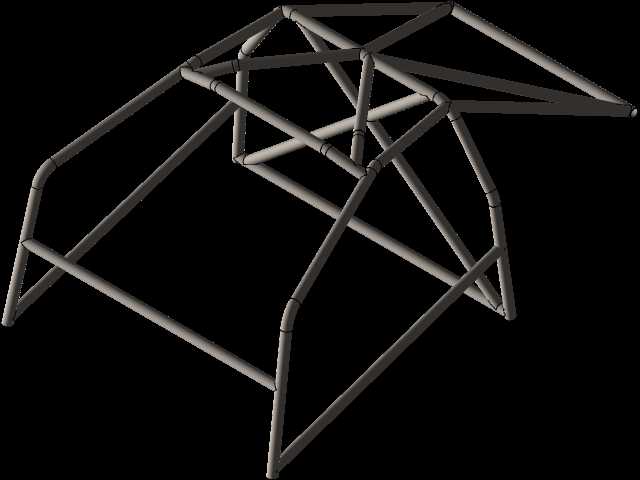

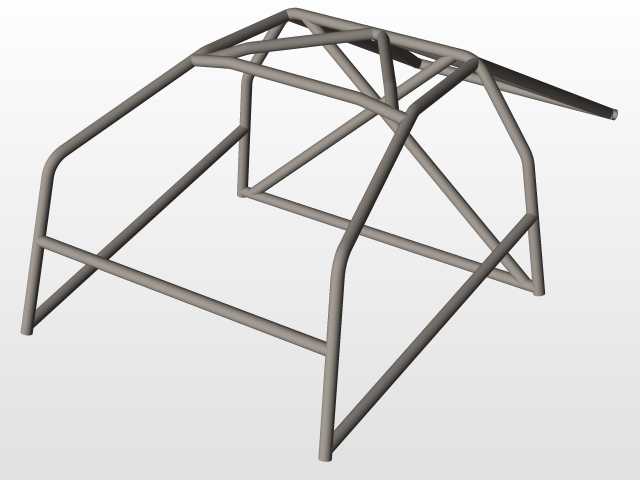

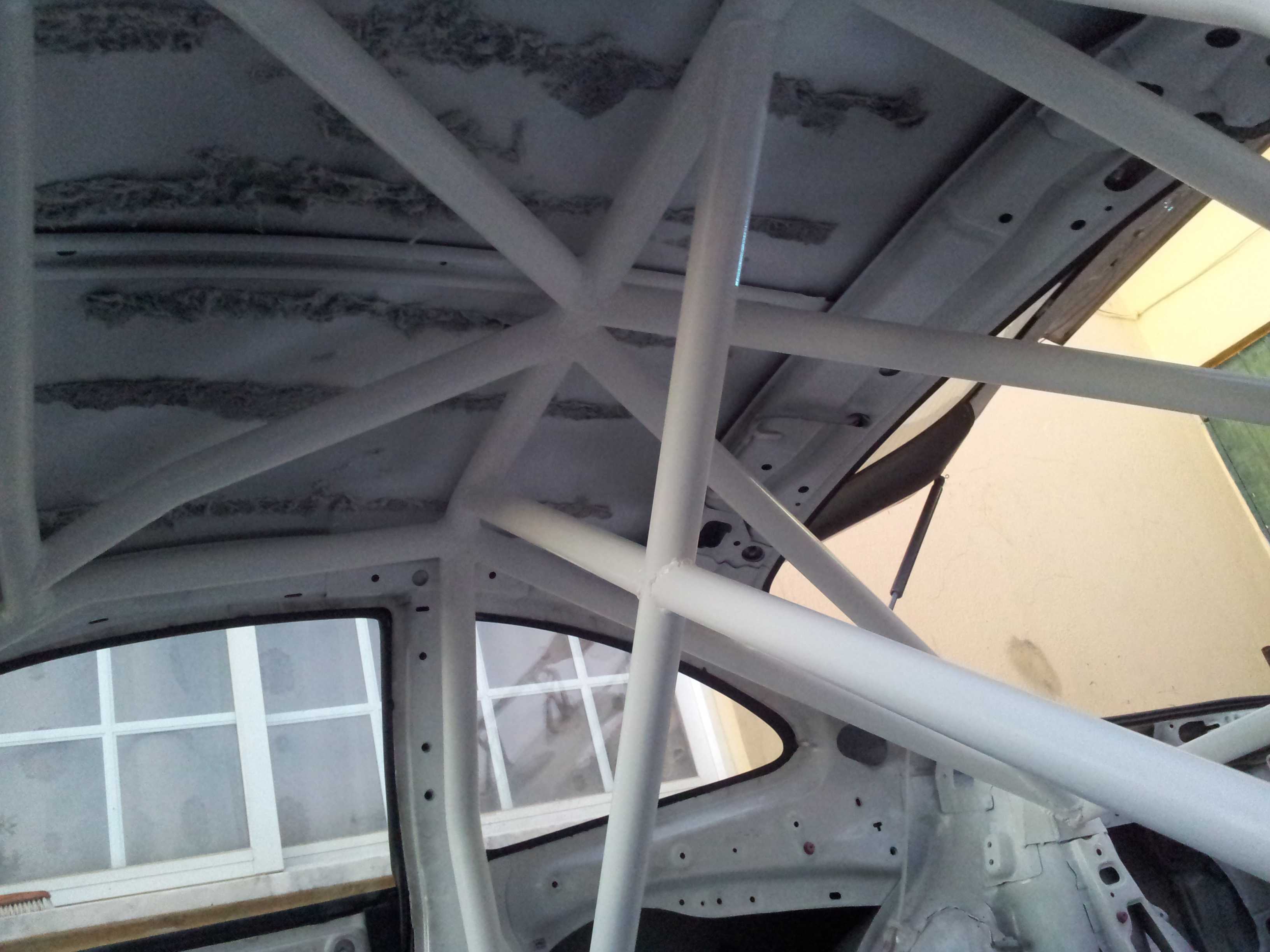

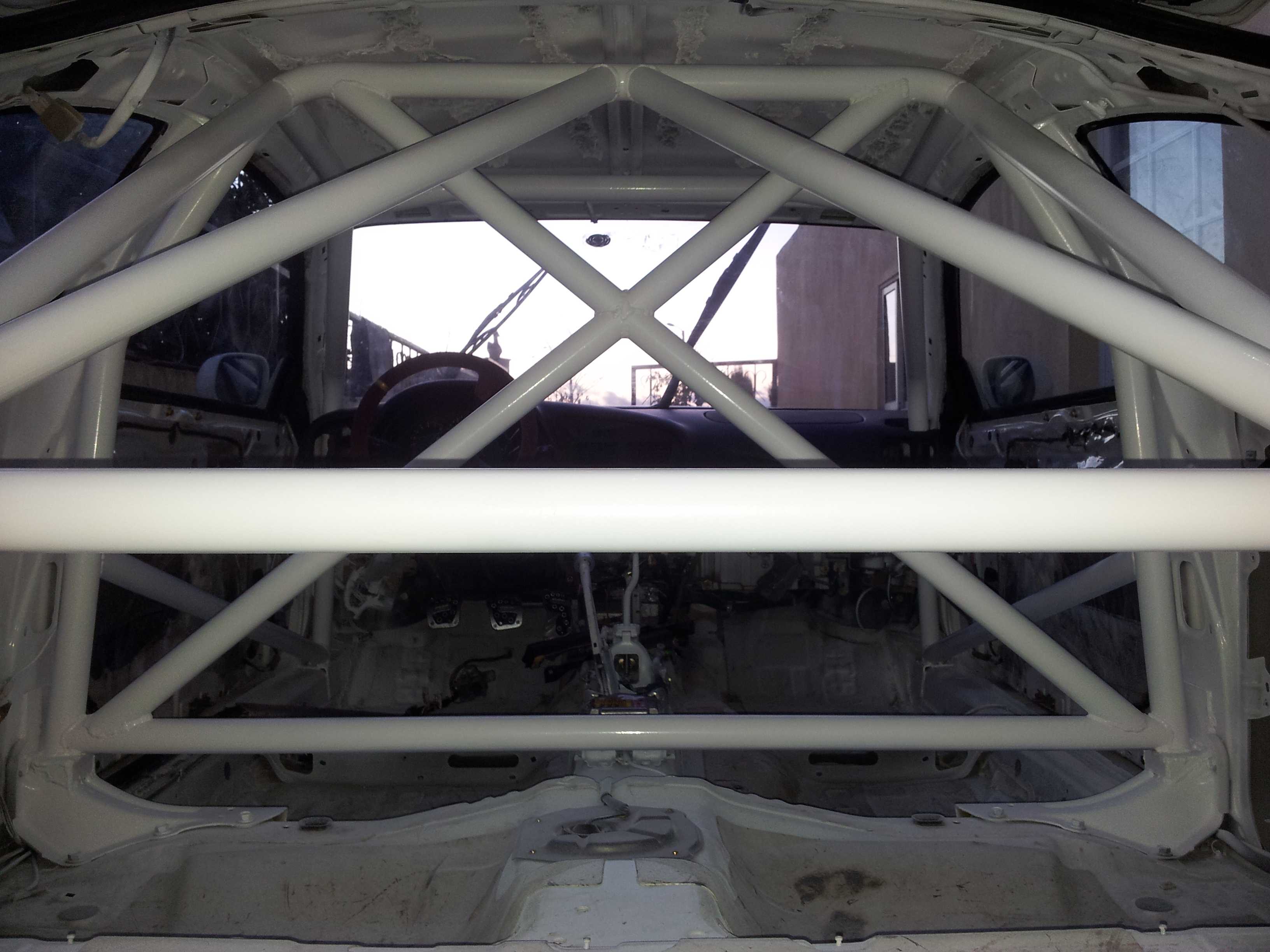

　　建模时先依据赛利卡乘员舱的内表面确定主环位置。主环布置在B柱附近，跨过乘员肩部上方，两侧立柱尽量贴近车身内板，以减少侧向占用。前环从A柱根部向上延伸，并与顶梁连接；顶部采用前后贯通的主梁与横向支撑组合，避免车顶只有单根管而形成弱轴。门洞区域没有采用简单直杆，而是根据上下车空间和侧碰传力路径设置斜向支撑，使门槛、A柱、B柱与主环之间形成三角形稳定单元。

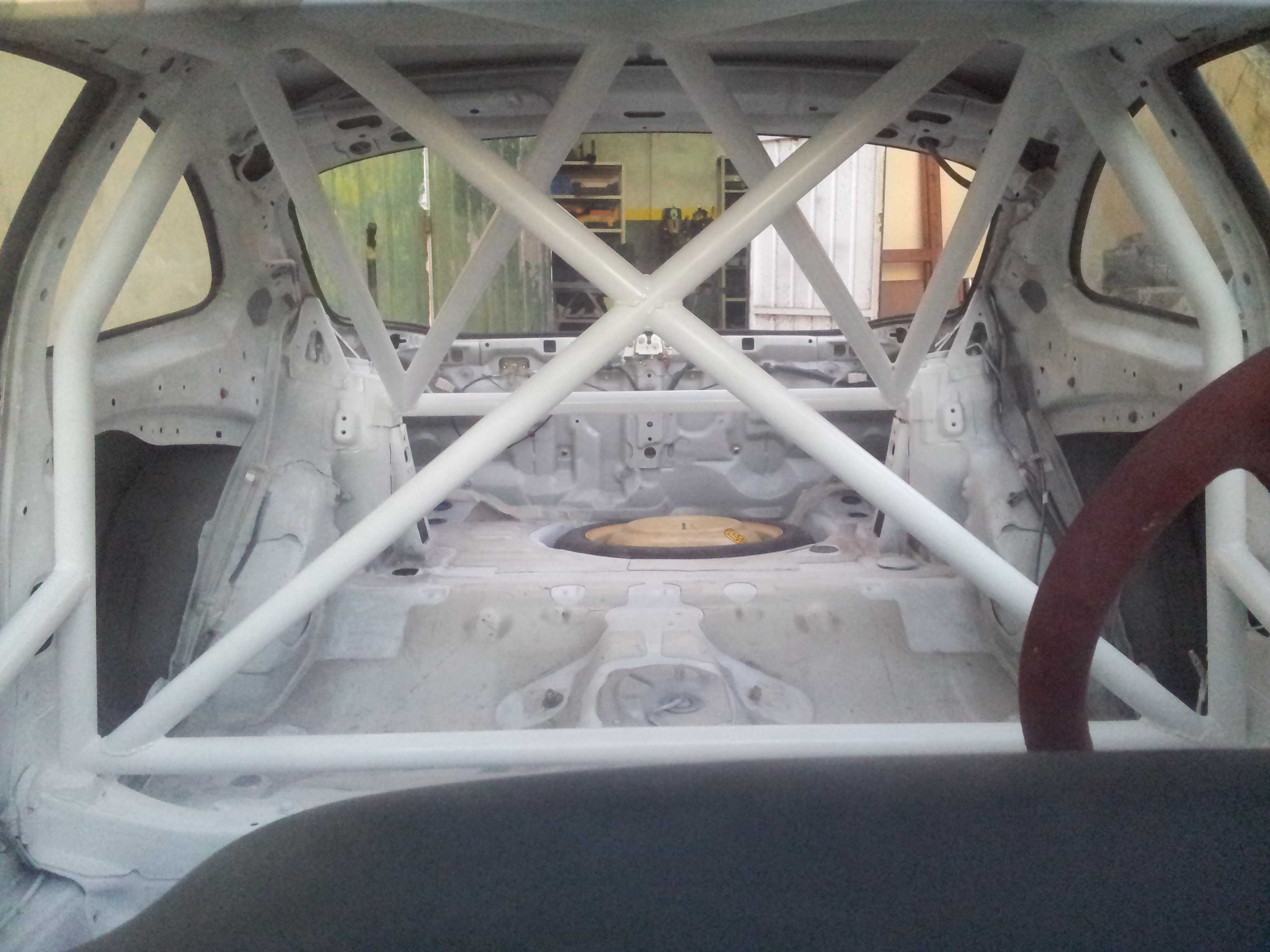

　　十四点式连接的重点在于锚点分布。底部连接点覆盖左右门槛、前后地板横梁、防火墙两侧、后减震塔或后纵梁区域，部分点位延伸至后备箱侧围。每个连接点都不是孤立受力：前撑杆把主环载荷引向防火墙和前底板，后撑杆把顶部载荷传递到后减震塔及后纵梁，侧下横杆则增强左右门槛之间的整体性。这样在翻滚工况下，单侧受力可以通过顶梁、地梁和斜撑交叉传递，降低局部焊缝撕裂和钢板拔脱风险。

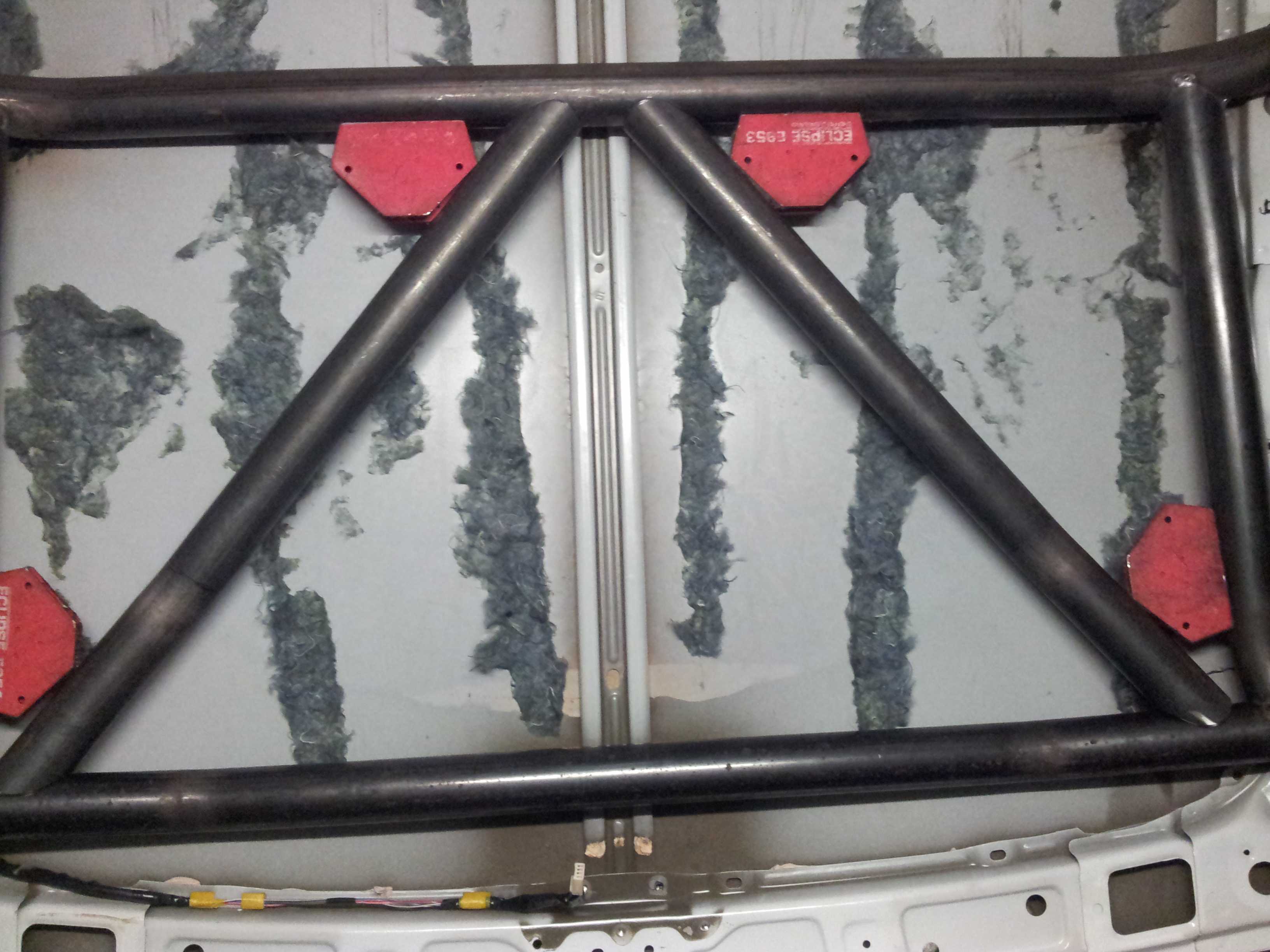

　　钢管走向遵循短路径、少弯折、多三角的原则。能直接贯通的杆件不做多余分段，必须避让仪表台、车门开启线、座椅靠背和头盔空间的位置，则通过合理弯管保持力流连续。主环顶部圆角需要兼顾弯曲工艺和头部间隙，弯角处不能出现急折；斜撑与主管相交时采用相贯线贴合，保证焊缝沿管壁周向分布。建模中对管件交汇节点进行了实体化搭接检查，能够直观看到不同管径之间的包角、间隙和焊接可达性。

　　安装边界方面，结构需要贴合赛利卡原车地板、轮拱、防火墙和侧围内板。底部锚板应落在车身封闭梁或加强板上，不能只固定在单层地板皮；若原车钣金厚度不足，实际装车时通常需要在底板背面增加补强板，使夹紧或焊接区域形成双面传力。前围附近杆件要避开转向柱、制动管路、线束和踏板行程；后侧杆件则需兼顾油箱、减震器、后备箱密封和尾门开启。门内斜撑在保证侧碰刚度的同时，要给车窗升降、车门内饰板和紧急逃生留下空间。

　　从功能特性上看，该笼体兼顾刚性、安全和维修可达性。乘员舱中央形成稳定生存舱，车身扭转刚度也会明显提升，悬挂受力时车头、车尾的变形响应更一致，有利于轮胎接地和操控标定。对于赛事改装，还可在主环附近预留安全带安装、灭火系统固定、仪表台支撑和断电开关支架等接口；模型中的连续管件关系可为管径选择、壁厚校核、弯管角度、锚板尺寸和焊接顺序提供直接参考。

　　整体结构没有把防滚笼当作独立附件摆放，而是按原车车身腔体进行适配，重点处理了乘员空间、车身锚点、碰撞传力和装配干涉之间的矛盾。设计人员可在此基础上继续细化管件规格、节点补强、可拆卸连接以及与赛车座椅、安全带、内饰拆除方案的配合，使安全骨架既能满足高强度行驶需求，也能在真实车身上完成落地安装。
