汽车尾部空气动力学扰流板结构

　　该结构面向高速行驶车辆的尾部气流管理需求，常见于运动型轿车、改装车以及强调下压力控制的试验车辆。车辆在较高车速下，车顶气流到达尾端后容易快速分离，在行李箱后方形成低压尾涡，既会增加气动阻力，也会削弱后轴抓地力。尾部扰流板的作用并不是单纯增加视觉高度，而是通过一个具有特定弦长、迎角和断面形态的翼面，把局部气流引导到更有利的方向，使后轴获得附加气动下压力，同时推迟气流分离、稳定尾流。

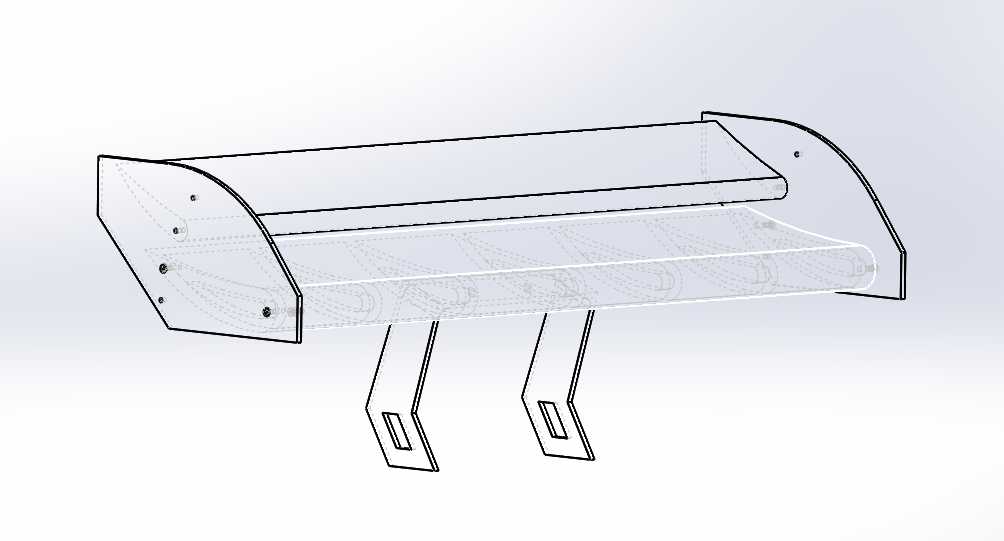

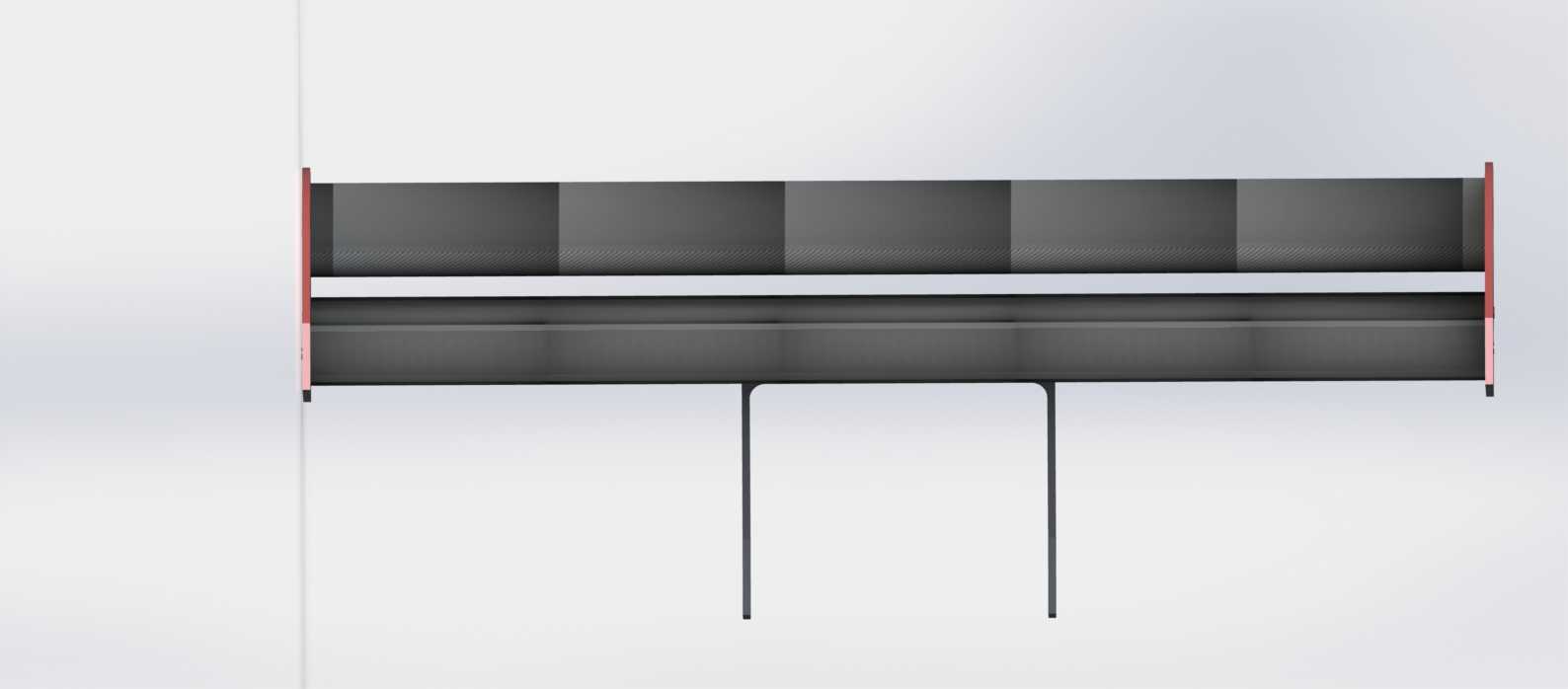

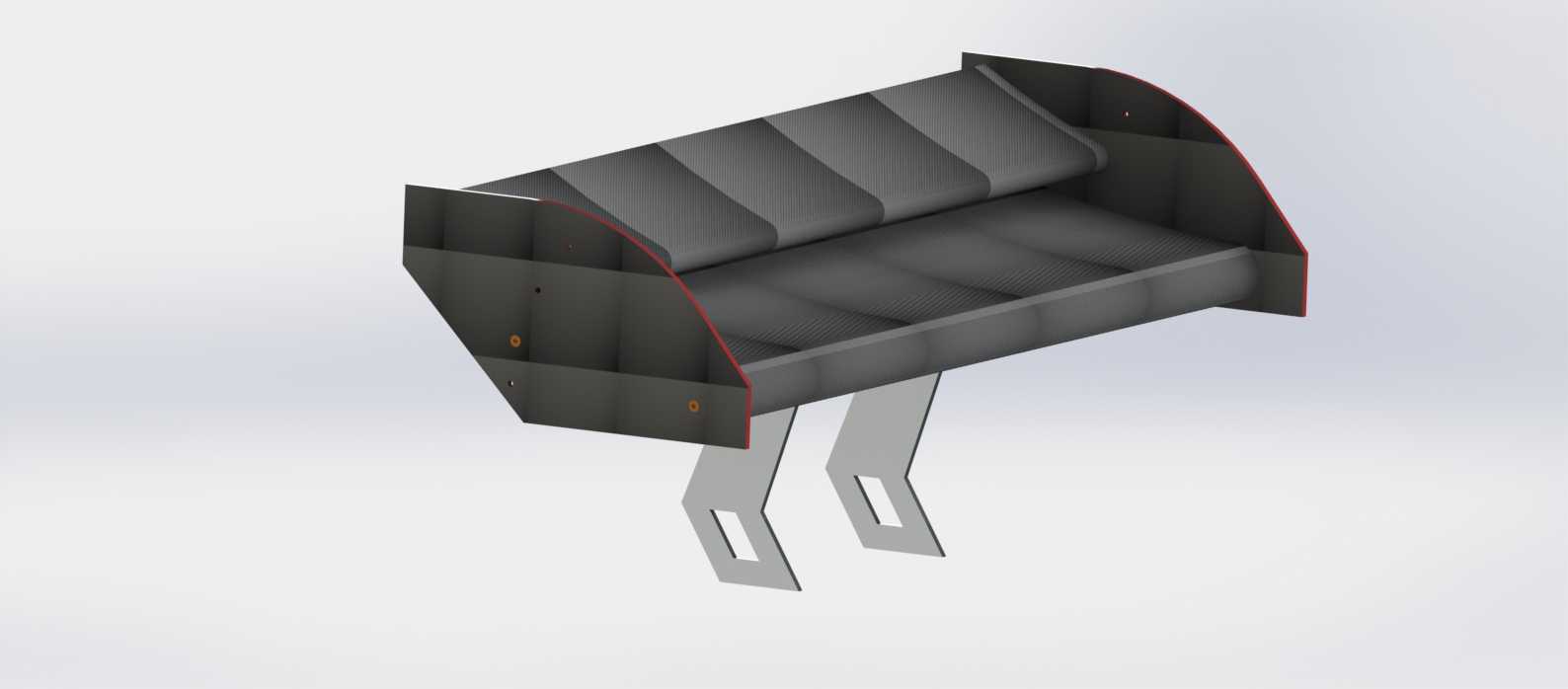

　　从模型呈现的结构看，主体扰流翼面采用较宽的横向布置，翼面断面带有明显的弯度和厚度变化，上表面与下表面之间形成非对称轮廓。这种处理方式与航空机翼的思路有相通之处，但目标相反：机翼主要追求升力，车用扰流板则希望在可接受阻力增量内获得向下的压力。翼面中部保留了开槽或镂空区域，能够减轻质量，也能让部分高压气流通过，降低翼面在大迎角下突然失速的风险。翼面两端和侧板区域形成侧向约束，可减少翼尖绕流造成的压力泄漏，使下压力分布更集中在有效翼展范围内。

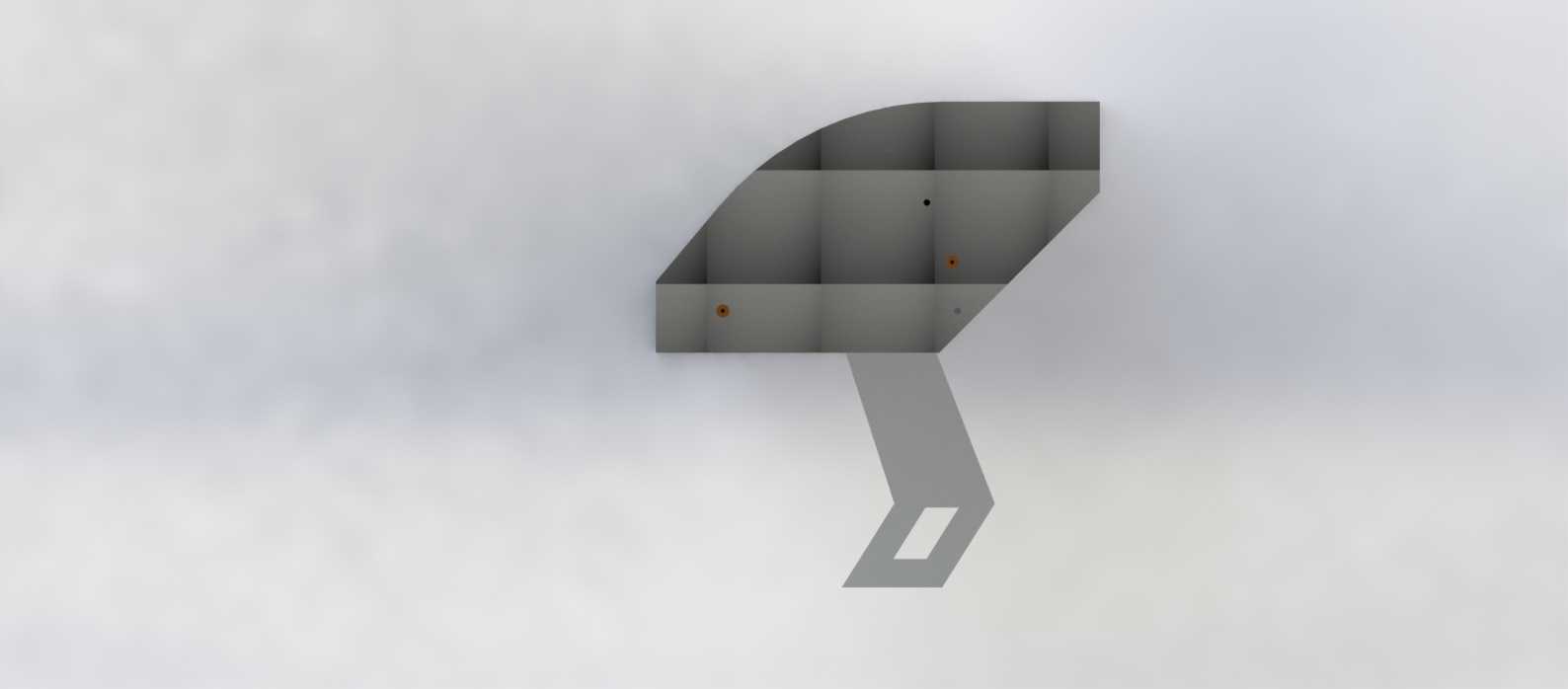

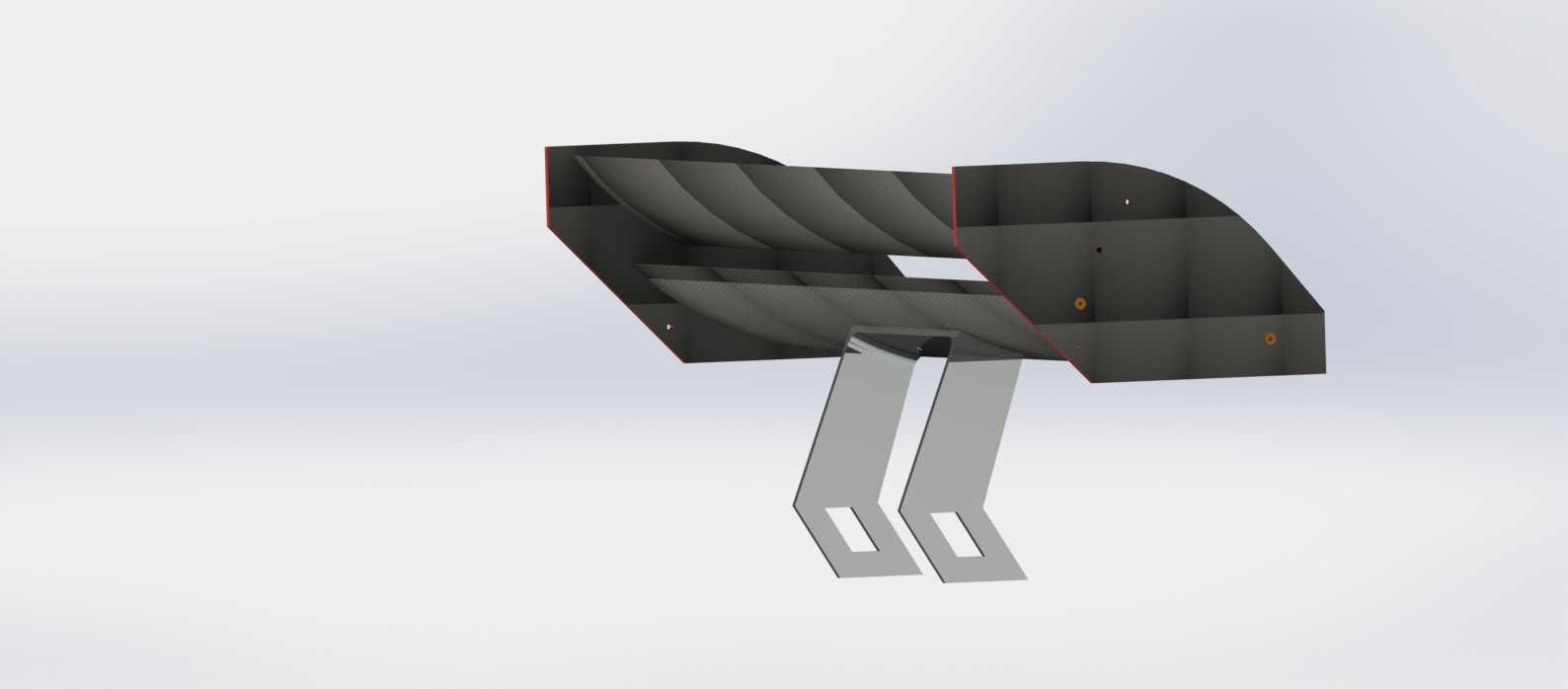

　　安装部分由两根向后下方延伸的支架承担。支架并非简单直板，而是采用折弯金属件形态，上段与翼面内侧连接，下段通过带孔支脚固定在车尾安装面。支脚上的长形或矩形开孔既服务于螺栓穿装，也提供一定的位置调节余量，便于在实车装配时补偿行李箱盖、尾门或后围板的制造偏差。支架间距、支脚孔位和翼面离地高度共同构成安装边界，设计时需要先确认车尾可承载区域，再校核螺栓连接点的局部强度，避免气动载荷反复作用后出现板面变形或紧固件松动。

　　在实际使用场景中，这类部件需要同时面对气动载荷、振动、日晒、温差和路面碎石冲击。翼面若采用复合材料或塑料成型，应关注壁厚均匀性、转角过渡和安装预埋区域的刚度；若采用金属板焊接或折弯，则要控制支架根部的应力集中，并在连接面增加垫片或衬套，防止不同材料接触产生磨损。模型中翼面与支架的相对角度可以作为装配基准：迎角过小，下压力收益不明显；迎角过大，虽然静态压力增加，但高速时阻力和尾涡波动会明显上升，甚至引起后轮载荷突变。

　　结构建模时，应把翼面外曲面、支架折弯面、安装孔和连接接触面分开建立逻辑特征。翼面断面可先按侧视轮廓绘制草图，再沿横向引导线放样，保证曲面连续；支架则适合用钣金折弯思路处理，明确板材厚度、折弯半径和法兰边。孔位不要只按视觉位置摆放，需要结合实车螺栓规格、工具操作空间和支架受力方向确定。对于需要后期加工或开模的版本，还应在翼面内侧预留加强筋、嵌件螺母或粘接平台，使外观面与承载结构分离。

　　外形边界方面，扰流板宽度通常应与车尾横向气流影响区匹配，过宽会增加侧向敏感和行人碰撞风险，过窄则难以覆盖尾门主要分离区。翼面最高点、后伸量和支架高度决定了它与车身原有型面的关系，也影响后备厢开启、后视野以及尾部通过性。若用于赛道或试验场景，可通过更换支架孔位、调整垫片厚度来改变翼面迎角；若用于民用改装，则应优先保证安装可靠、振动噪声可控以及低速行驶时不产生多余风噪。

　　整体来看，该模型把翼面气动造型、支架传力路径和车尾安装接口集中在同一结构中，适合用于汽车外饰改装、空气动力学教学、尾部附件设计以及样车方案验证。设计人员在复用该结构时，应结合具体车型的尾部曲率、车速区间和承载方式重新校核孔位与角度，而不是只按外观比例缩放。
