四轮差速移动巡检机器人底盘结构

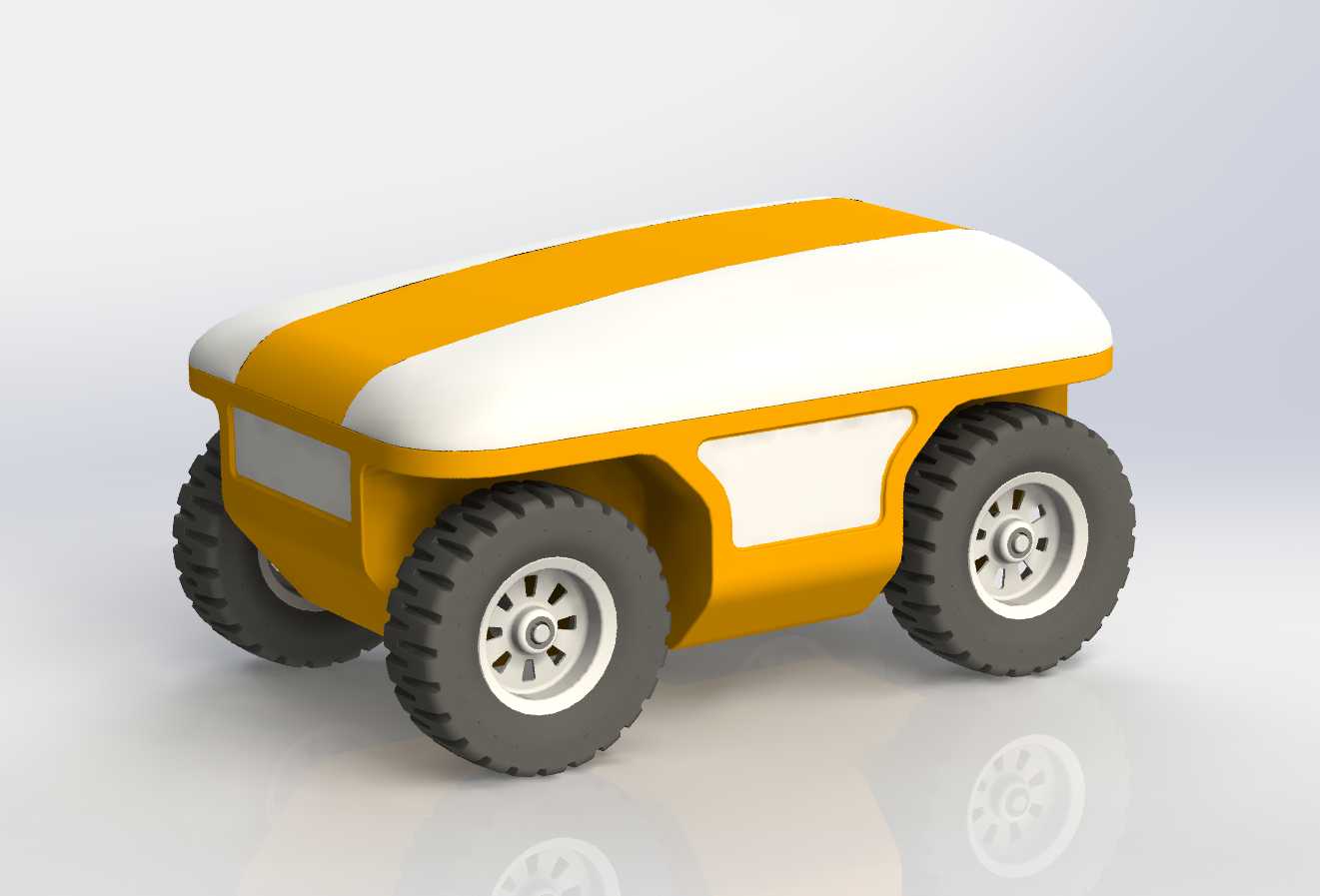

　　该轮式移动平台主要面向厂区巡检、园区配送、温室数据采集、楼宇物资转运等低速自主移动场景，底盘采用四轮独立着地布局，依靠左右侧车轮转速差完成转向，不需要额外设置转向拉杆与转向舵机，机械链路短、控制逻辑成熟，在平整硬化路面、室内地坪、铺装步道上均可稳定行走。整车外轮廓采用圆角包覆式壳体，上部为弧面过渡的防护外罩，下部为承载车架，四个大直径越野轮胎分别布置在车体四角，轮距与轴距比例偏紧凑，转弯半径小，能够在货架通道、设备夹层、温室内垄间道路等狭窄区域完成回转与绕行。

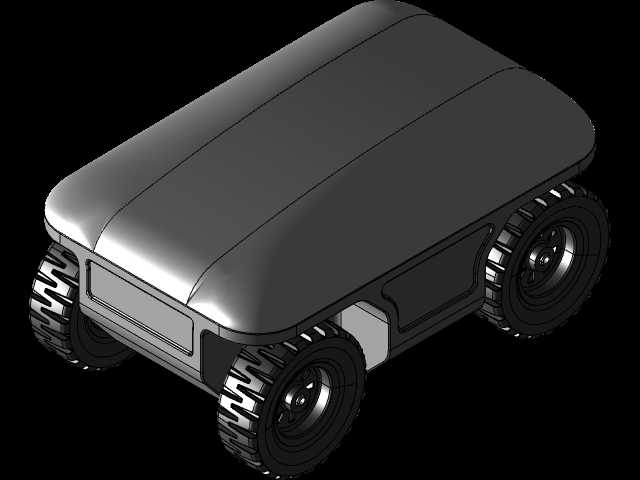

　　从结构分层来看，下部车架承担电池、驱动电机、减速机构、控制器与传感器的安装承载，壳体侧面预留矩形检修口，上罩可整体拆离，日常维护时不需要拆解行走轮系即可接触内部电气件。轮胎选用深胎纹橡胶轮，配合宽幅轮毂，接地面积较大，接地比压低，越过地砖缝、减速带、轻微坑洼时不易出现悬空丢转；轮毂中心设置轴承安装位与轮轴连接法兰，驱动单元可沿轴向抽出，便于后期更换密封件、电机或减速模块。车体前后端面预留平面安装区，可固定激光雷达支架、防撞触边、超声传感器、摄像头模组或载货托盘，上罩顶面保持连续弧面，也可扩展光伏板、警示灯、通讯天线等附件。

　　设计过程中优先控制整车高度与重心，电池与主控板布置在底盘下层靠近轮轴中心线的位置，上罩内部仅放置线束与轻量化模块，使质心落在四轮接地点构成的支撑多边形中心附近，坡道起步与紧急制动时俯仰幅度小。四角车轮外沿略宽于车体侧面，发生侧向剐蹭时轮胎先接触障碍物，能够保护外壳与内部元件；轮拱位置留出足够跳动间隙，即使选配带阻尼的独立避震支臂，轮胎上下运动也不会与壳体发生干涉。底盘下缘做收边处理，减少爬坡时车头托底风险，前后接近角与离去角按照室内外混合通行需求设定，可顺畅通过小角度坡道与电梯门槛。

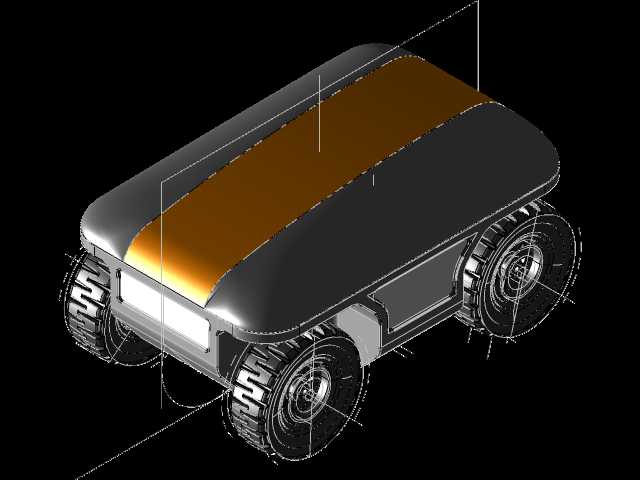

　　传动方面，每侧车轮可由电机经减速器输出动力，也可采用轮毂电机直驱方案；建模时轮轴中心、轴承孔、电机安装面保持同轴约束，轮胎外径、轮距、轴距作为顶层参数驱动整体装配，调整轮径或轴距后，轮拱曲面、壳体宽度与传感器安装位能够同步更新。线束从底盘中部纵梁两侧走线，避开轮胎旋转区域与底盘最低点，接插件朝向检修口一侧，插头预留插拔空间。壳体表面的白色嵌块既可作为外观装饰件，也可替换为半透明面板，用于安装状态指示灯或侧方测距传感器。

　　安装边界上，车体宽度需满足常规门体与电梯轿厢通行要求，长度控制在能够原地转向的紧凑范围内；上罩与车架之间设置密封止口，可加装密封条达到防尘防溅等级，适应洒水路面、粉尘车间等环境。底盘预留的螺孔阵列按照常用模组安装间距布置，上层可搭载机械臂、储物箱、消毒喷雾模块或检测仪表，不同任务只需更换上装，不必重新开发行走底盘。整体结构在建模时将轮胎、轮毂、车架、上罩、检修盖板、动力单元分组件管理，干涉检查重点关注轮胎极限转角、悬架跳动、电池抽拉路径与上装固定空间，确保工程出图后可直接进行钣金加工、3D打印外壳或注塑小批量试制。
