户外运动数显腕表结构造型设计

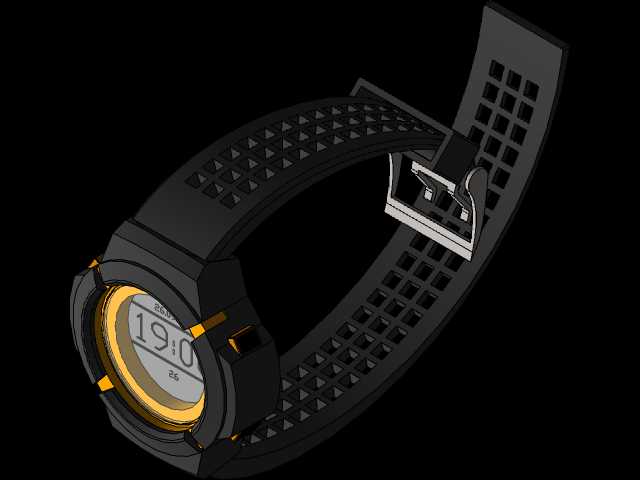

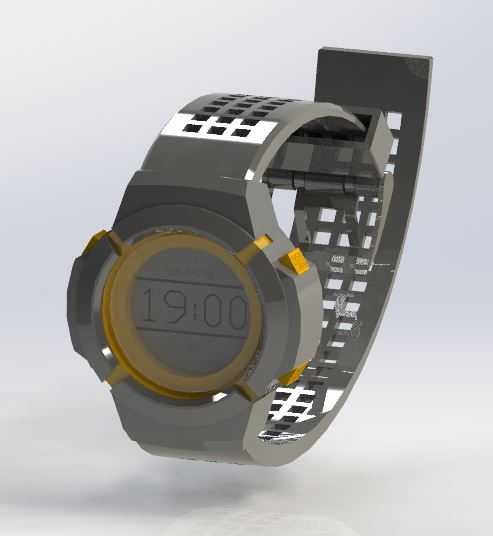

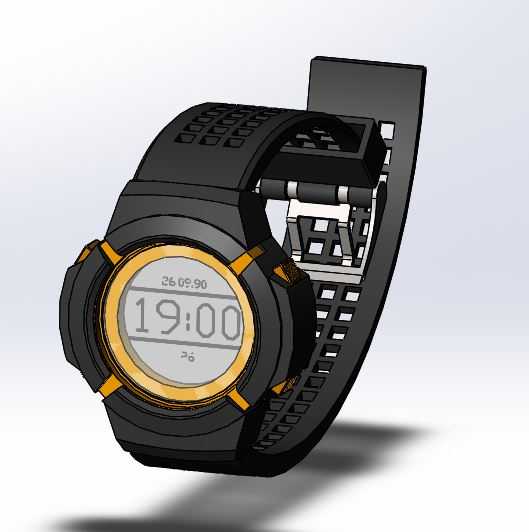

　　该数显腕表的三维结构围绕户外佩戴、日常计时和运动辅助场景展开，整体采用粗犷的多边形表壳与镂空橡胶表带组合，重点处理表体抗冲击、腕部贴合、显示可视性以及表带透气排汗等实际使用问题。模型中表壳并非简单圆柱造型，而是在显示窗口四周设置多段凸起防护筋，四个角位以黄色装饰块形成视觉分区，同时承担跌落时的接触缓冲边界。表圈采用近似八边形的包覆轮廓，能够在表体碰撞台面、岩壁或装备边缘时，优先让外侧加强结构受力，减少显示屏区域直接受压。

　　显示部分位于表体正面中心，屏幕保留数字时间界面，外围通过浅色显示面与深色表壳形成高对比度。工程建模时，屏幕玻璃、显示面板、密封压圈和表壳前框需要分层表达：玻璃面略低于外圈防护高度，避免平面摩擦；前框与壳体之间预留连续密封槽，用于布置橡胶密封圈，满足日常洗手、淋雨和运动出汗场景下的基础防护要求。表壳侧面的按键区域随外形折线布置，按键帽与壳体孔位之间需要保留按压行程，并在内部设置防水胶圈或按键膜安装空间，防止外部水汽沿配合间隙进入机芯腔。

　　表带设计是该作品的另一重点。上、下两段表带均采用密集矩形镂空孔阵，孔位沿带体长度方向规律排列，既减少硅胶或橡胶材料用量，也提高弯折柔顺性。佩戴时，镂空区域可以让空气在腕部皮肤与表带之间流通，汗液不易积聚；长时间运动后，表带与皮肤的贴合面积降低，闷热感和摩擦痕迹相应减少。带身宽度与表耳连接处保持较大过渡圆角，避免弯折应力集中在表耳根部。表耳内部设置横向生耳孔，销轴贯穿表带端部和表壳支耳，形成可转动连接；该结构在手腕屈伸时允许表带随腕部弧度自然摆动，而不是将弯曲力矩直接传递到表壳。

　　从安装边界看，表壳背部需要形成平整或微弧的贴合面，以适配腕部曲率。后盖区域可按实际产品拆分为电池盖、密封垫和传感器窗口等子件，模型中应保留后盖与主壳的止口配合面，保证装配后内腔封闭。表带与表耳连接位置的销轴轴线应平行于表盘平面，两端支耳间距、表带端部厚度和生耳孔直径需要相互匹配；若后续投入样机制作，支耳内侧还需预留表带摆动间隙，防止表带在极限弯折时与表壳发生干涉。

　　表带扣合结构位于表体下方，模型表达了金属质感扣架与带身固定片的组合关系。扣架跨接在表带端部，横向杆件承担锁紧和翻转作用，固定片则夹住带身并通过销轴定位。实际设计中，扣件需要承受表带拉拽力，边角应做圆角处理，扣合后不得突出过高，以免佩戴时压腕。带身镂空孔同时可作为长度调节孔使用，孔边距离带侧和带背应保留足够壁厚，避免反复扣接后撕裂。

　　外观造型上，黑色主体覆盖表壳、表带和扣架周边，黄色点缀集中在表圈防护块，形成运动电子产品常见的高识别度配色。表壳表面的折线并非单纯装饰，它们将大面积外壳分割成多个加强面，有助于提升塑料或纤维增强材料成型后的刚性。表带孔阵的排列方向与弯曲方向一致，使带体在卷绕手腕时更容易沿横向轴线变形，而横向肋条仍维持抗拉强度。

　　在三维建模过程中，适合先建立表盘中心、表耳销轴和表带中性曲线作为骨架，再围绕屏幕密封区生成表壳实体。表壳外防护筋、按键凸台和后盖止口应保持壁厚均匀，避免局部厚胶导致缩痕；表带镂空孔需要统一拔模和圆角，孔壁不宜过薄，否则硅胶成型时容易产生缺胶或撕裂。渲染阶段可通过哑光橡胶、硬质塑料和半反光玻璃三种材质区分功能区域，使显示窗、密封边框和缓冲结构的层次更加清晰。整体方案兼顾了穿戴舒适性、运动防护性和数码产品的外观识别，适合用于电子腕表结构学习、产品外观方案评审以及穿戴设备装配关系展示。
