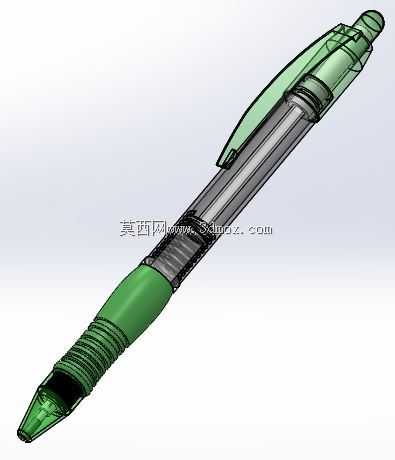

按动式中性笔外观结构三维数模设计

本次设计的按动式中性笔三维结构，主要面向日常办公书写、学生课业记录、商务场景签字等核心使用场景，作为日常消耗量极大的通用书写文具，其结构合理性直接决定握持手感、出墨稳定性与长期使用的耐用度。从实际用途出发，这款笔兼顾日常连续书写的握持舒适度与随身携带的防漏墨特性，适配常规0.5mm、0.7mm等通用规格中性笔芯，无需特殊定制耗材，能够覆盖绝大多数日常书写需求。在功能特性设计上，这款按动笔采用经典的侧置笔夹、顶部按动出芯结构，笔夹部分做了贴合笔身弧度的一体化设计，既可以稳固夹在笔记本、口袋边缘避免滚落，也不会因为突出的棱角剐蹭衣物或纸面；握持区域做了多圈环形防滑纹理，搭配软胶包裹的握柄段，能够在长时间书写时分散指腹压力，减少长时间握笔产生的酸胀感，同时避免手汗较多时出现笔身打滑的问题；笔身主体采用半透明可视化设计，可以直观观察内部笔芯的剩余墨量，避免出现书写中途突然断墨的尴尬情况；按动结构内置复位弹簧与卡位结构，按动反馈清脆，出芯与收芯状态卡位稳固，不会出现书写过程中笔芯意外回缩的问题。在设计思路层面，整体采用模块化拆分设计，将整笔拆分为笔帽按动段、笔夹、上笔杆、笔芯固定套、复位弹簧、握柄胶套、笔尖护套七个独立可拆分部件，各部件之间采用卡扣与过盈配合的连接方式，无需额外粘接剂即可完成组装，既方便生产环节的快速装配，也便于后续使用者自行更换笔芯、清理笔身内部残留的墨渍；各部件的壁厚做了均匀化处理，笔身主体塑料件壁厚控制在1.2mm-1.5mm区间，既保证笔身抗摔抗挤压的结构强度，也能最大程度控制整体重量，整笔装配完成后重量控制在10g左右，长时间握持不会产生明显的负重感。在外形尺寸与安装边界上，整笔装配完成后总长度为148mm，笔身最大直径为12mm，握柄区域直径为10mm，笔夹突出笔身的最大高度为4mm，整体尺寸适配常规笔袋、笔筒的收纳尺寸，不会因为尺寸过大无法放入常规文具收纳空间；各部件的配合公差控制在0.05mm以内，笔芯安装位的内径尺寸适配市面绝大多数通用按动中性笔芯，笔芯安装后同轴度偏差控制在0.1mm以内，保证书写时笔尖不会出现晃动偏斜的问题，出墨轨迹均匀流畅。
