天顶ET复古胶片相机结构外观建模

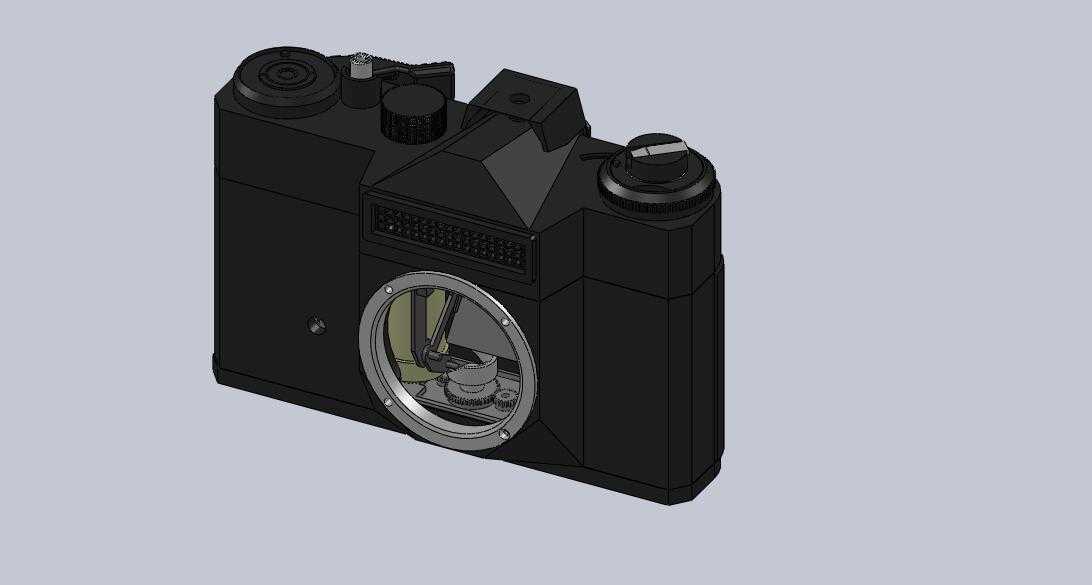

　　这套三维作品围绕一台复古胶片相机的整机外观与内部可观察结构展开，建模时没有把它当作单纯的装饰摆件处理，而是按照真实光学摄影设备的装配逻辑拆分机身、镜头座、卷片机构、顶盖旋钮、取景附件和握持区域。画面中黑色机身采用近似长方体的主体轮廓，前侧突出圆形镜头安装位，镜头座周围保留环形法兰与卡口边界，顶部布置卷片旋钮、快门按键、测距或取景相关凸起结构，侧面设置便于手持的竖向握持区。整体比例强调机械相机的厚重感，边角并非尖锐直角，而是通过倒角、包边和局部金属件表现冲压壳体与加工件之间的过渡。

　　从实际用途看，这类相机属于胶片摄影设备，核心功能是通过镜头将外部光线汇聚到胶片平面，配合快门开启时间、光圈大小和卷片动作完成曝光。模型虽然以外观展示为主，但结构表达仍需服务于摄影器材的工作逻辑：前侧镜头轴线应与机身内部胶片平面保持垂直，镜头座中心到后盖胶片仓的距离直接影响成像法兰距；顶部旋钮的位置对应卷片和上弦操作，用户在握持相机时，右手手指能够自然触及快门与卷片区域，左手则托住镜头或机身前部。设计时需要把这些人机操作关系体现在外形上，而不是只堆叠相似的黑色块体。

　　建模思路上，机身主体可先由整体壳体建立大面，再切除前侧镜头孔、顶部控制件安装孔和后盖开启边界。外壳表面的白色长条装饰区域对应铭牌、散热或测光窗一类的外观细节，建模时应保持其与机身曲面的贴合关系，避免贴图式漂浮。镜头座外圈需要做出分层结构，包括卡口环、固定螺钉位、内壁遮光面和前端镜片可视区域；即使镜片不作为复杂光学系统建模，也要保留孔径深度和环形台阶，使渲染时能够产生真实的内腔阴影。顶部几个旋钮的高度、直径和滚花纹理不同，分别暗示卷片、倒片、速度调节等功能，外形差异不能随意合并。

　　安装边界方面，相机不属于固定在产线上的设备，其边界主要体现在携带、握持和镜头附件装配。机身宽度需要容纳横向胶片仓，高度要给顶部卷片机构和底部三脚架螺孔留出空间，厚度则由镜头后端、反光或测距机构、胶片仓及后盖共同决定。前侧镜头座是最关键的装配接口，外圆、内孔和端面同轴度需要在模型中保持一致；若后续扩展可换镜头，卡口环的止口尺寸、定位面和旋转锁止方向都应按统一基准建立。后盖与主体之间应保留铰链或开启缝隙，底盖可表达电池仓、脚架孔或后盖锁扣位置，这些细节虽然不影响静态渲染，却能增强产品结构的可信度。

　　在行业应用场景中，这类模型可用于摄影器材外观方案评审、复古产品展示、教学演示、影视道具设计以及电商三维展示。结构工程师关注的是壳体分件、控制件布局和镜头接口关系；工业设计师关注的是黑色机身与银色金属件之间的材质对比、顶部轮廓节奏以及手持区域的视觉稳定性；渲染人员则需要利用机身哑光涂层、金属旋钮高光、镜头玻璃深色反射和内腔阴影来区分材料。模型中镜头开口较深，若材质设置不当容易变成纯黑平面，因此应在镜筒内部保留多层环形台阶，并让玻璃面与后方暗腔存在适当距离。

　　外形处理上，相机左右两侧的握持凸起并非简单装饰，它承担手指贴合和机身防滚作用；顶部五棱状附件区域与圆形旋钮形成对比，使整机在方正基调下具有机械相机的识别特征。前面板的白色格栅条可作为铭牌或测光窗口区域，其长度、位置和边缘间隙需要与机身比例协调。底部应保持相对平整，便于放置在桌面或接入脚架快装板；后盖闭合后不能与镜头前端形成干涉，整机重心应尽量落在镜头座后方和握持区域之间。

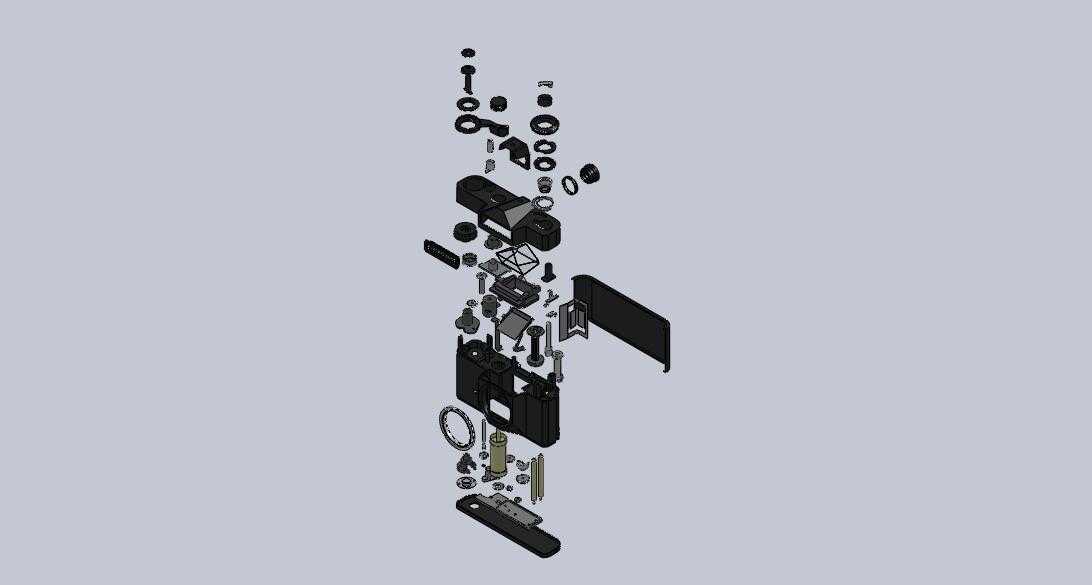

　　从三维建模执行角度看，适合采用实体建模与局部细节特征结合的方式：先确定胶片平面、镜头光轴和顶部操作件高度三条基准，再围绕基准建立机身外壳；镜头座使用回转体保证同轴，旋钮使用阵列纹理表达滚花，螺钉和小凸台采用独立零件管理。这样既能在渲染图中呈现完整产品，也能在后续拆解动画、爆炸视图或结构说明中继续使用。整机不需要追求现代数码相机的轻薄感，反而要通过较厚的壳体、突出的镜头法兰和外露机械控件，体现胶片时代设备依赖机械结构、强调手动操作的设计特征。
