欧规双USB口墙插充电适配器结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:628314
  • 欧规双USB口墙插充电适配器结构
  • 欧规双USB口墙插充电适配器结构
  • 欧规双USB口墙插充电适配器结构
  • 欧规双USB口墙插充电适配器结构
  • 欧规双USB口墙插充电适配器结构
  • 欧规双USB口墙插充电适配器结构

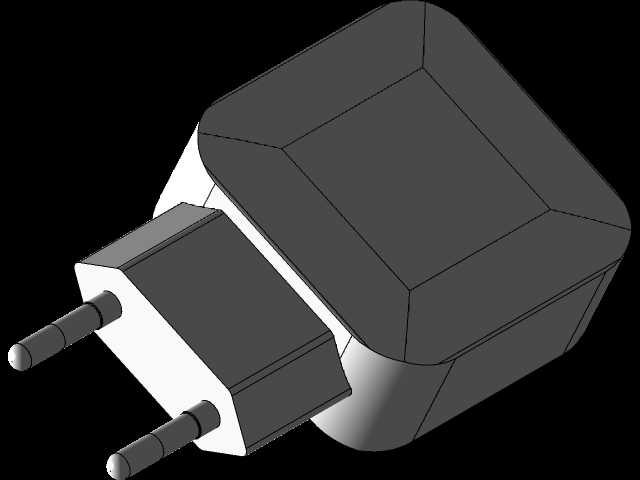

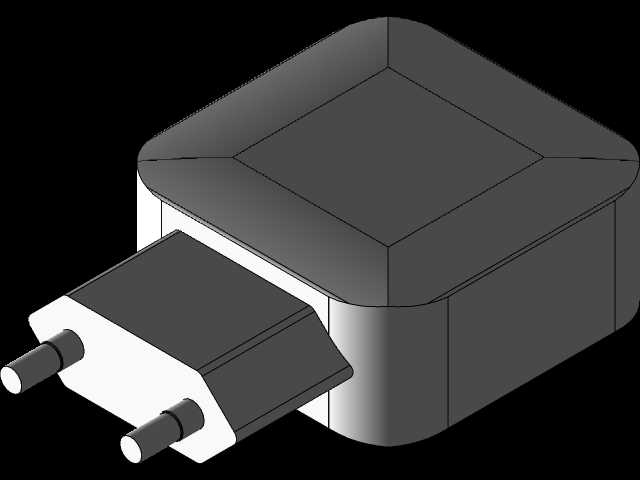

  这款欧规墙插式充电适配器的三维结构,围绕日常便携取电与多设备补电场景展开。整机采用白色圆角方形壳体,正面布置两枚圆形欧规插脚,侧面并列设置两个USB-A输出口,能够直接插入欧洲标准墙面插座,将市电转换为手机、耳机、平板、小型数码外设所需的低压直流电源。

  从结构设计角度看,壳体外形需要同时满足插装空间、内部PCB排布、散热通道和安规距离要求。圆角方形外壳在握持和插拔时不易硌手,也能降低注塑件边角应力集中;插脚所在端面与USB输出端面呈相邻布置,使墙插占用方向更明确,插入插座后两个USB口朝向侧面,便于数据线插拔,也减少插头本体对相邻插座位的遮挡。

  欧规插脚为圆柱式金属导体,建模时需要保证插脚中心距、伸出长度、根部封胶位置与插座孔位匹配。插脚根部通常由壳体或内架定位,防止受力后偏摆;插脚进入壳体后与内部电源板形成导电连接,周边需要保留足够的爬电距离和电气间隙。对于结构工程师而言,插脚不是简单的外观圆柱,其固定强度、抗扭转能力、插拔寿命以及与塑胶件的配合公差,都会直接影响成品安全和使用手感。

  双USB口布置在同一侧输出面,口部橙色胶芯清晰区分接口位置。接口周围壳体需要预留舌片避让空间和插头插入深度,外壁厚度不能过薄,否则频繁插拔数据线后容易出现口部开裂。USB接口后方对应PCB上的输出端子区域,布线时要兼顾低压输出线宽、焊点空间和外壳限位;若内部空间紧凑,还需考虑接口与壳体之间的防呆、防尘和补强结构。

  壳体内部通常容纳降压电路、整流元件、变压器或开关电源模块、滤波电容、输出保护器件以及USB母座。外观虽然小巧,但内部堆叠并不宽松。三维建模时应先确定插脚和USB母座这两个外部接口的位置,再反向安排PCB轮廓与元件高度。靠近插脚一侧属于高压区域,靠近USB口一侧属于低压输出区域,两区之间需要通过壳体筋位、槽口或绝缘件形成隔离,避免安规距离不足。

  外形尺寸方面,这类墙插充电器需要控制本体厚度、宽度和插脚伸出方向的长度。宽度过大时,在多联墙面插座或插排上会挤占旁边插孔;厚度过大则会影响旅行携带,并可能在狭窄家具缝隙中无法完全插入。圆角处理不仅是造型需要,也对应模具脱模、装配导向和跌落缓冲。壳体分模线宜布置在不易观察且不影响插脚、USB口配合的位置,前后壳之间可采用卡扣、超声焊接或螺钉加遮丑盖等方式连接。

  散热设计隐藏在紧凑壳体之中。电源转换过程中,变压器、功率开关、整流器件和输出芯片都会产生热量。塑胶外壳虽然提供绝缘保护,但热传导能力有限,因此内部元件不能无间隙贴靠封闭壳体,需在高热元件周围保留空气流通空间,并通过PCB铜箔、元件布局和壳体内部筋位辅助导热。外观面上不宜开设大面积开孔,因为充电器长期暴露在墙面环境中,开孔会带来灰尘、异物和触碰风险。

  安装边界主要体现在墙插配合上。插脚轴线应与壳体安装面保持垂直,插脚伸出后两圆柱平行度不足会导致插入阻力增大;壳体贴合墙面的一侧需要形成平整止位面,插入到位后由插座夹持插脚并承受充电器自重。USB线插入后会产生侧向杠杆力,因此插脚固定区和壳体根部要能承受反复偏载,不能仅靠薄壳支撑。

  在实际应用中,这类产品常用于酒店、办公室、家庭床头和旅行随身场景。用户关注的是插入插座后是否稳定、两个接口能否同时使用、数据线插拔是否顺畅;工程设计则要把这些使用动作转化为插脚强度、接口保持力、壳体内空间、绝缘隔离和散热路径的具体约束。该三维模型完整呈现了外观曲面、插脚形态、双USB输出口和壳体比例,可用于消费电子电源适配器的结构评审、装配干涉检查、外观方案沟通以及注塑壳体前期设计参考。
