32x16规格6mm螺距RGB点阵显示矩阵

项目分类:通讯工具类 发布时间:2022-05-13 ID:628322
  • 32x16规格6mm螺距RGB点阵显示矩阵
  • 32x16规格6mm螺距RGB点阵显示矩阵
  • 32x16规格6mm螺距RGB点阵显示矩阵

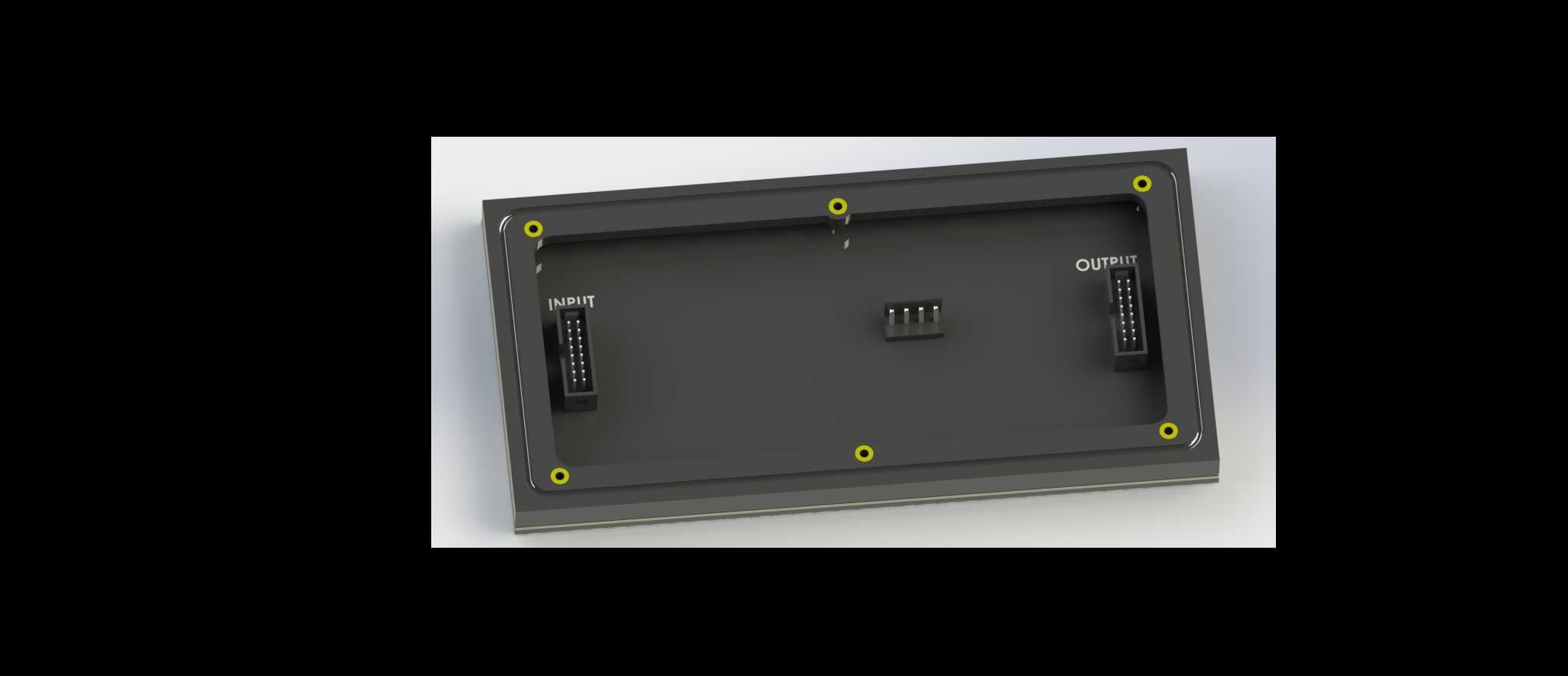

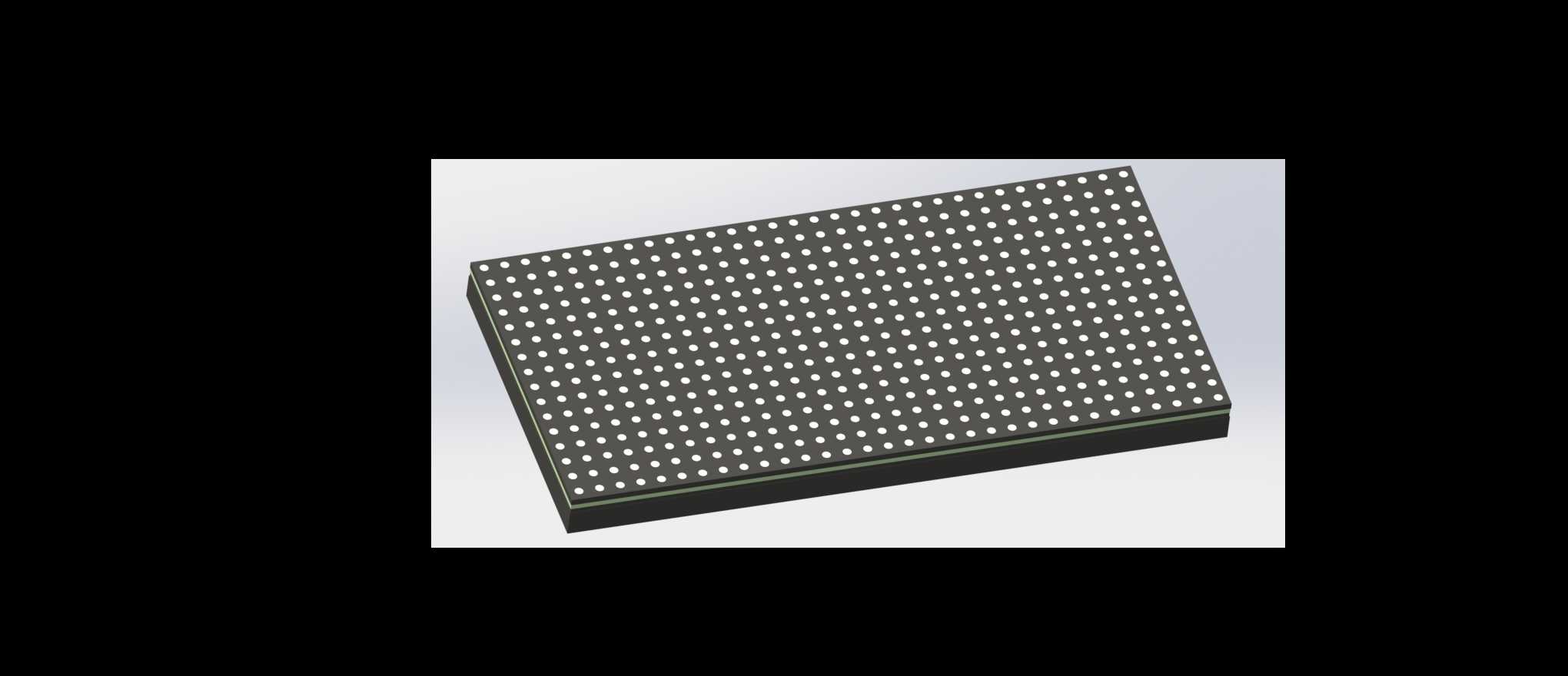

  这款RGB点阵显示矩阵在小型信息展示场景里的适配性相当突出,日常做嵌入式信息提示装置、小型互动装置的显示终端、桌面级状态指示面板的时候,经常会用到这类规格的组件,它的点间距为6mm,32行16列的灯珠排布刚好能覆盖短文本、简单图形、基础动态符号的显示需求,不会因为点阵密度过低导致内容辨识度不足,也不会因为密度过高抬升配套驱动的设计复杂度。做结构设计的时候,首先要明确它的安装边界,整个矩阵的外轮廓是规整的薄型长方体,灯珠排布区域和外壳边缘预留了均匀的封边宽度,安装孔位直接做在PCB基板的四角位置,孔位的中心距、孔径都按照实际量产组件的尺寸还原,不需要后期再做孔位适配调整,设计配套固定结构的时候,

  直接在安装基座上对应位置做螺柱或者通孔就行,要注意预留的固定件头部不能突出到灯珠显示面一侧,避免遮挡灯珠出光,影响显示效果。从功能特性来看,这款矩阵是全彩RGB配置,每个灯位都能独立输出红、绿、蓝三原色的不同亮度组合,能实现多色内容显示,不像单色点阵只能输出单一颜色的内容,在做状态区分提示的时候,比如正常运行显示绿色、预警提示显示黄色、故障报警显示红色,不需要额外增加指示器件,单块矩阵就能完成不同状态的视觉传递。设计配套结构的时候,还要考虑输入输出线缆以及电源连接器的位置,这些接口都布置在基板的侧边,实际建模的时候已经还原了接口的实际尺寸和安装位置,做整机布线的时候,要在接口对应的外壳位置预留出线缺口或者连接器过孔,

  避免装配的时候线缆被挤压弯折,导致接触不良。很多工程师在做这类显示组件的配套结构时,容易忽略灯珠面和外装保护面罩的间隙,这款矩阵的灯珠突出基板表面的高度有明确的尺寸还原,设计面罩的时候,要保证面罩的透光面和灯珠顶端保留0.2到0.5mm的间隙,既不能间隙过大导致显示内容出现虚影,也不能间隙过小挤压灯珠,造成灯珠偏移甚至引脚脱焊。另外在做防护设计的时候,如果是用在有人体接触可能的公开场景,矩阵表面可以加装透明的PC防护面板,面板和灯珠面的间隙同样要参考预留尺寸,不能因为加装面板影响显示角度,这款矩阵的灯珠出光角度是常规的广视角配置,只要面板不做磨砂处理,正常室内环境下3米范围内的内容辨识度都能满足使用需求。做组装结构设计的时候,

  不需要额外为矩阵内部的灯珠、驱动电路做固定结构,整个矩阵本身是已经完成组装的成品模组,结构设计只需要考虑模组本身的固定、外围的防护、接口的走线空间即可,建模还原的安装孔位可以直接配合M2或者M2.5的螺丝完成固定,不需要额外做卡扣结构,当然如果是做快拆式的结构,也可以在孔位对应的位置做塑料卡扣,只要卡扣的压紧位置避开基板上的布线区域就行,避免压伤基板线路。在做整机的电磁兼容设计的时候,这类RGB矩阵的驱动信号属于高频信号,走线的时候要注意把矩阵的排线和强电线缆分开布置,避免强电干扰导致显示出现乱码,结构上可以在矩阵和强电组件之间增加薄的金属屏蔽片,屏蔽片要可靠接地,这个设计细节在做工业类设备的显示终端时尤其重要,很多现场调试出现的显示乱码问题,都是因为结构设计时没有预留屏蔽安装位置,后期整改要花费大量时间。另外要注意,矩阵的背面是驱动元件的焊接面,设计固定结构的时候,背面不能有突出的结构件顶到驱动元件,建模的时候已经还原了背面元件的突出高度,做结构避让的时候直接参考模型的背面轮廓就行,不需要再额外查找元件规格书核对尺寸,能节省不少前期选型核对的时间。
