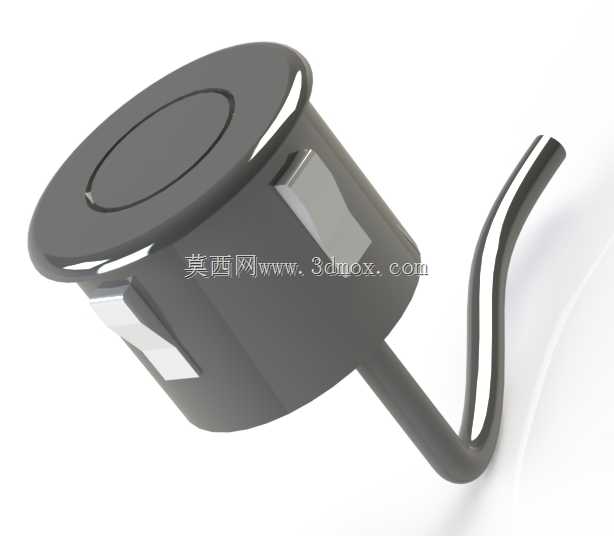

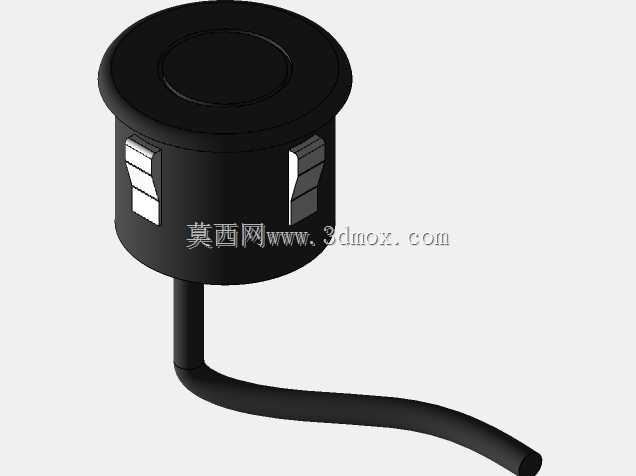

车载倒车用超声波防水测距探头

这类超声波防水探头最核心的应用场景集中在车载倒车雷达系统、自动泊车感知单元，也可拓展至工业近距离避障、液位非接触检测场景，其中车载后装市场的适配需求占比最高，不少改装厂、汽配设计端在做整车线束适配时，经常找不到匹配安装孔径的现成模型，才会催生这类定制化建模需求。从实际功能来看，这款探头依靠压电陶瓷振子发射40kHz级超声波脉冲，通过接收回波的时间差计算与障碍物的直线距离，防水结构是其核心设计要点——探头外壳采用一体注塑的圆柱型结构，出线端做了径向密封槽设计，可搭配O型圈实现IP67级防护，完全适配车辆保险杠外侧的外露安装环境，能抵御高压洗车水流、雨天路面积水溅射、高低温环境下的凝露侵蚀，不会出现进水短路、信号失灵的问题。设计过程中优先卡控安装边界尺寸，圆柱主体外径严格匹配市面通用的18.8mm保险杠开孔尺寸，主体嵌入深度控制在25mm以内，不会与保险杠内侧的防撞梁、线束卡扣产生空间干涉，出线端采用侧出弯线结构，线缆弯折半径预留8mm余量，既避免安装时线缆过度弯折导致内部线芯断裂，也能适配不同车型保险杠内侧的走线空间，不需要额外调整线束固定位。外形上做了哑光黑的面盖处理，与常规黑色塑料保险杠的视觉一致性更强，面盖与主体外壳的接缝处做了超声波焊接工艺预留位，建模时特意将接缝位置设置在安装嵌入段，装配后接缝隐藏在保险杠开孔内侧，不会外露影响外观，也能进一步提升密封可靠性。探头侧面预留了两个对称的弹性卡扣位，安装时直接推入开孔即可靠卡扣卡紧保险杠内壁，不需要额外打胶或者螺丝固定，拆装维护效率更高，卡扣的弹性变形量预留了1.2mm的间隙，可适配2-3mm厚度范围的不同材质保险杠，不管是原车硬塑保险杠还是后装的加厚ABS护杠都能牢固固定。信号面的超声换能器与面盖做了同轴度公差约束，建模时将换能器的发射面与探头安装端面平行度控制在0.1mm以内，避免安装后出现探测角度偏移，导致测距盲区扩大、误报漏报的问题，出线端的线缆根部做了防弯折应力槽，长期车辆颠簸震动下也不会出现线缆根部断裂的故障。
