重载工业柜门长摆臂承重铰链

　　这款长摆臂式重载铰接件，主要面向工业现场厚重防护门、大型设备检修舱门、特种机柜外开门以及重型工装围挡的转动连接需求，和普通薄板柜门使用的轻型合页不同，它的核心设计目标是承载大重量门体的长期反复开合，同时抵消门体自重带来的下垂弯矩，避免普通合页使用一段时间后出现转轴旷量、门体下沉、锁孔对位偏移的常见故障。

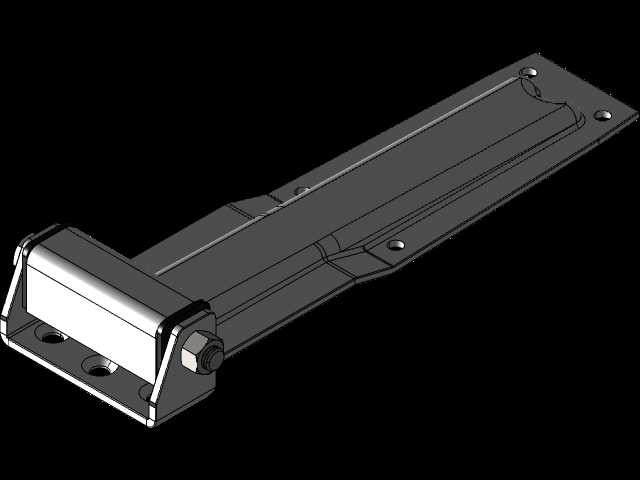

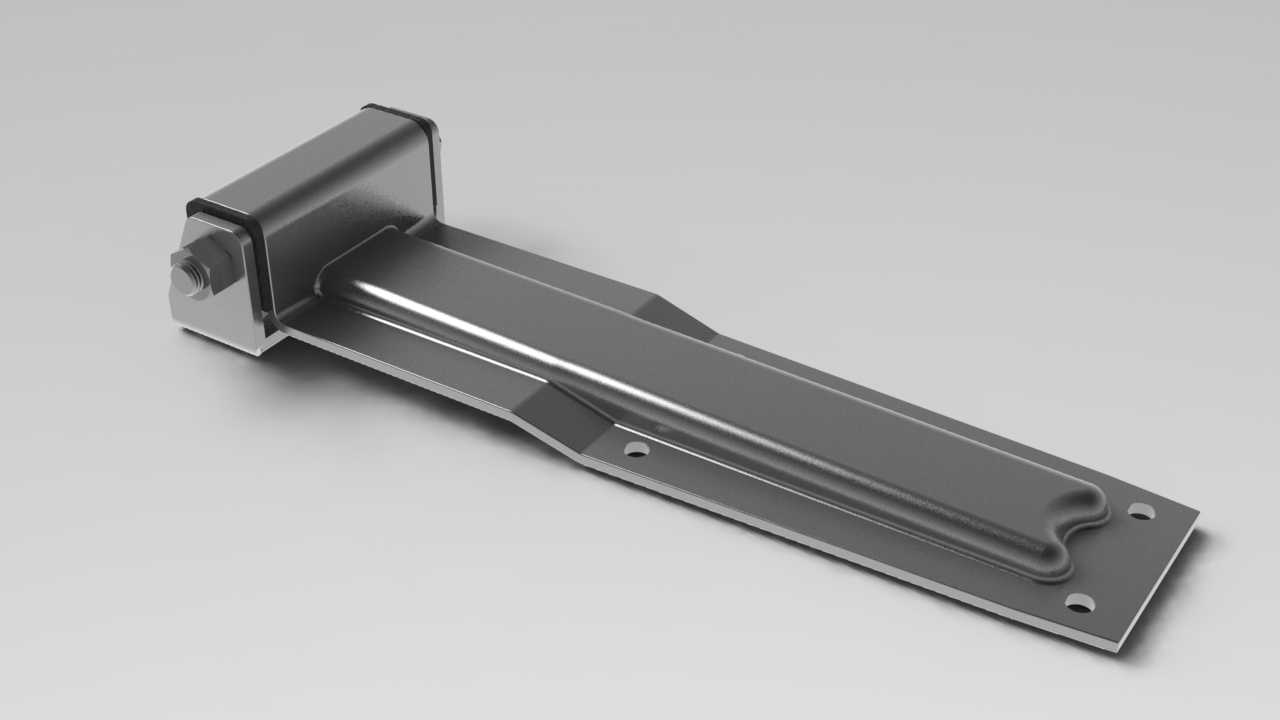

　　从结构布局来看，该铰链采用分体式安装设计，长条形底座为整块钣金冲压折弯成型，底座板面预留了多个沉头安装孔，孔位沿底座长度方向对称排布，安装时可以直接通过螺栓将底座固定在设备机架或者柜体的安装立面上，长底座的接触面积远大于普通小型合页，能够把铰接点的集中载荷分散到更大的安装贴合面上，即使安装基材是厚度有限的钣金柜体，也不会因为局部应力集中出现安装面压溃、螺栓松脱的问题。底座的冲压型面做了连续的加强筋翻边，沿长轴方向的凸起筋条大幅提升了薄板底座的截面抗弯模量，不需要额外增加板厚就可以抑制底座在承载时的扭转变形，兼顾结构强度和整体自重控制。

　　铰接端的转轴座设置在长摆臂的端部，转轴采用同轴嵌套的套筒结构，转动副的配合段预留了合理的间隙公差，既可以保证门体开合时转动顺滑无卡滞，也能容纳现场安装时的小幅位置偏差，降低安装对位的精度要求。转轴侧的安装座同样为折弯盒型结构，盒型的封闭截面拥有极佳的抗扭性能，门体开启时产生的径向载荷会完整传递到套筒转轴上，不会让侧边的安装固定板出现单侧翘曲。和常见的两段式短合页相比，这款铰链的摆臂长度更长，门体开启过程中旋转轨迹的避让半径更大，适配门体厚度较高、门边需要预留密封胶条安装空间的场景，门体全开时不会和柜体侧边的密封面、外露管线发生运动干涉。

　　在实际选型应用中，这类铰链常成对甚至多件组合使用，单扇重量几十公斤的钢制防护门，在门的侧边上下位置各布置一件该型铰链，就可以完全承担门体的全部自重，开合过程中门体的径向窜动量可以控制在很小的范围，长期使用后也不需要频繁调整门体位置。它的适用场景覆盖了车间焊接工作站的防护围挡门、物流仓储重型设备的检修门、户外通讯机柜的厚重外门、工程机械的外围护板铰接位置，相比普通锌合金压铸的轻型合页，全钣金折弯加转轴装配的结构抗冲击能力更强，即使现场出现门体意外碰撞、外力拖拽的情况，也不容易出现脆性断裂的问题。

　　建模过程中需要重点关注几个装配边界：首先是底座安装孔的孔位间距，要和现场柜体预设的安装螺栓孔位置匹配，沉头孔的深度要保证螺栓装入后端面不高出底座贴合面，确保铰链安装后可以和安装面完全贴平；其次是转轴的旋转中心到安装底座贴合面的距离，这个尺寸直接决定了门体开合时的运动包络，设计阶段需要同步模拟门体0度到180度开启全过程的位置，确认门体边缘、附带的密封胶条、门锁构件不会和柜体结构发生磕碰；另外铰接活动端和门体连接的安装面，其孔位布局也要和门体侧的加强衬板位置对应，螺栓连接位置的门体内侧最好增加补强垫板，避免门体薄板在长期载荷下出现螺栓拉脱的问题。

　　结构细节上，摆臂和底座衔接的过渡位置做了圆滑的折弯过渡，没有尖锐的应力集中棱角，载荷传递路径从门侧铰接座沿长摆臂均匀分散到整个底座的安装孔位，整条力流路径平顺无突变，在反复开合的交变载荷作用下，钣金折弯位置的疲劳寿命远高于拼接焊接的简易结构。整体外形没有多余的突出构件，安装后外露面平整，既不会在人员通行时造成勾挂风险，也方便后续表面做喷塑、镀锌等防腐处理，适配车间多粉尘、偶尔有液体飞溅的恶劣工况。
