工业级柴油燃烧器集成结构设计

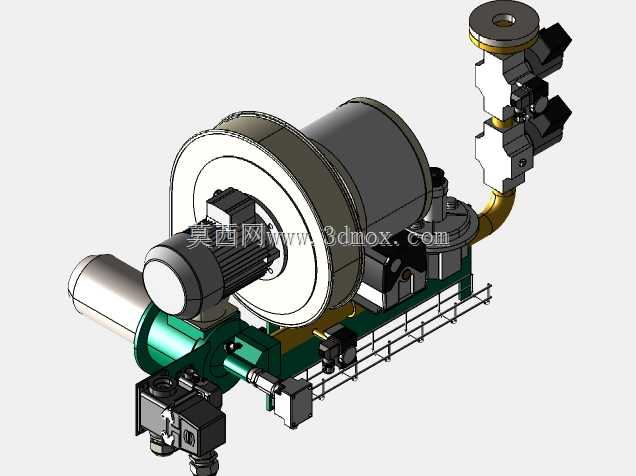

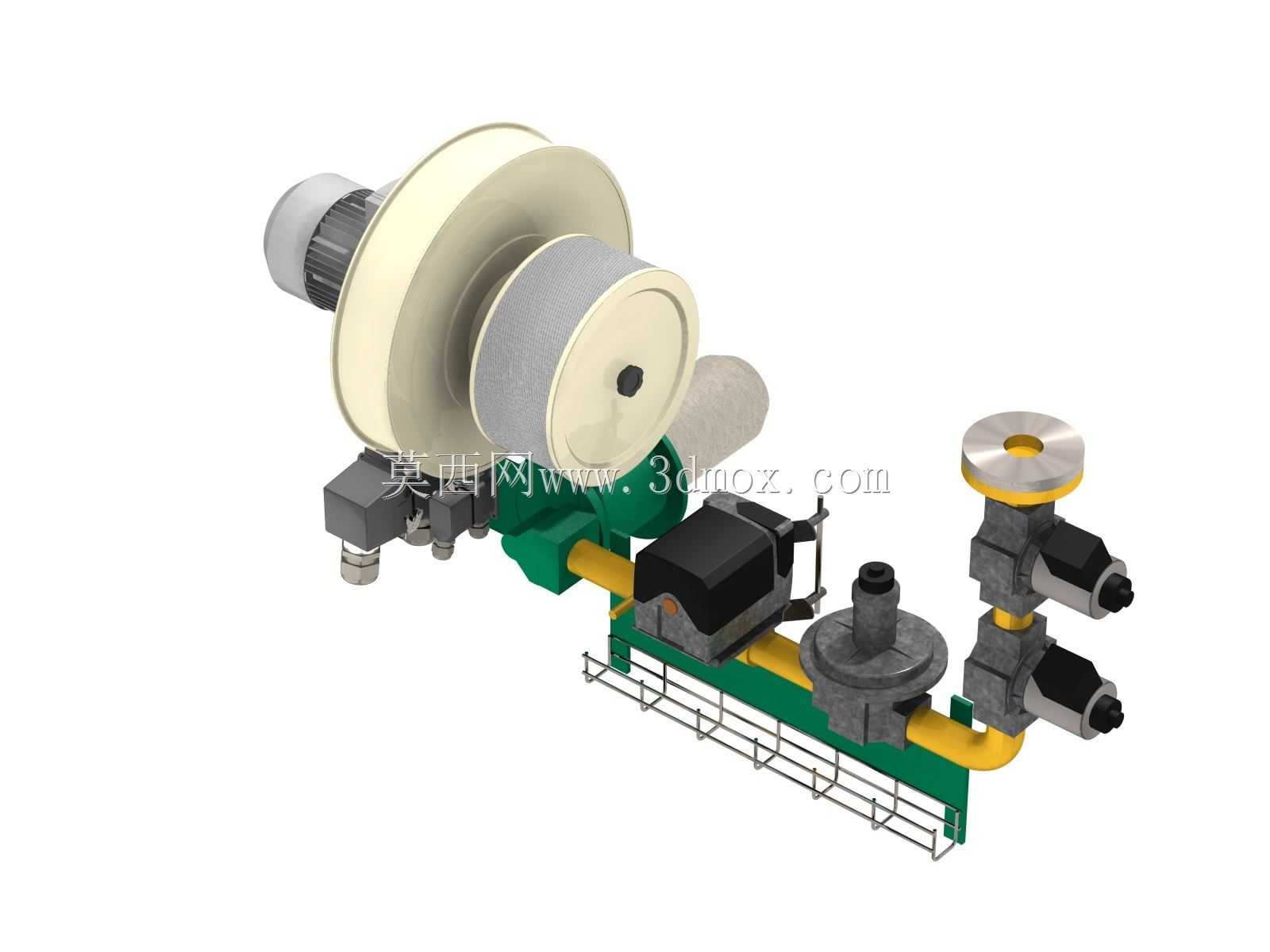

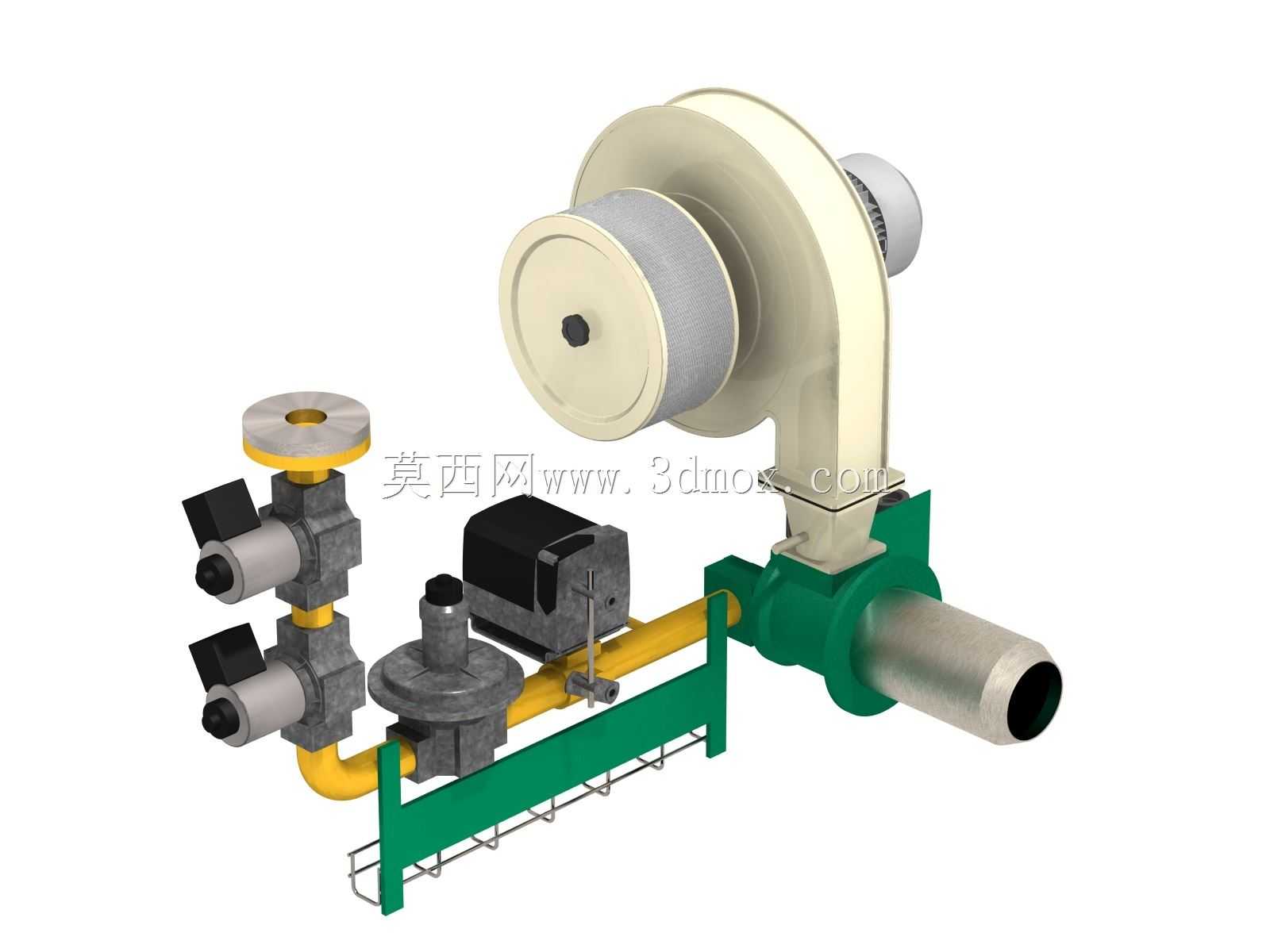

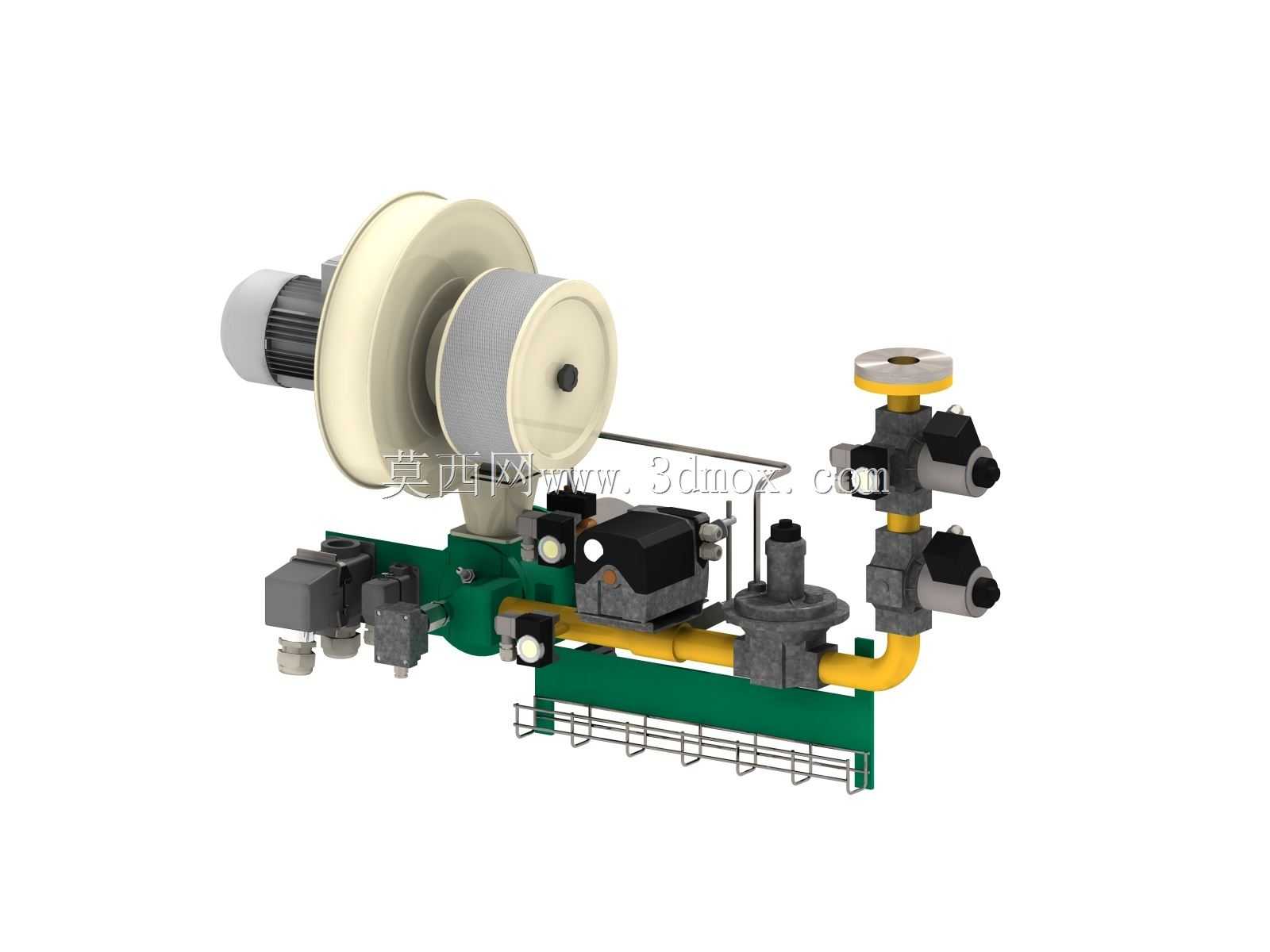

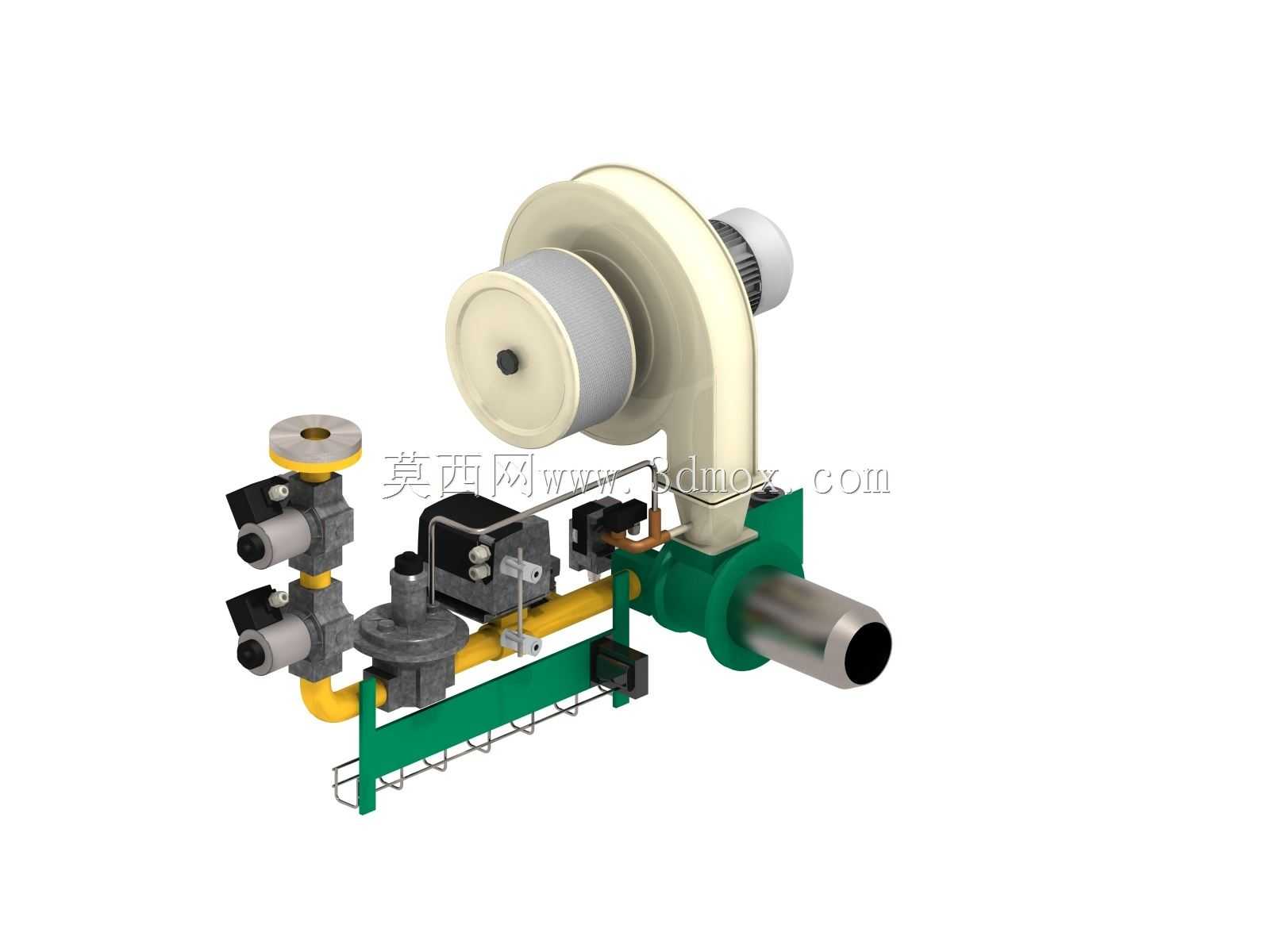

这款柴油燃烧器的三维结构，完整还原了工业燃油供热场景下的整机集成形态，覆盖从燃油输送、风压供给、燃烧调控到输出接口的全链路组件布局，可直接对接中小型工业锅炉、烘干线、热处理炉、热风发生装置等需要可控热源的设备端。从实际工程落地的角度看，该结构优先考虑了现场安装的适配性，主体管路沿机架底部排布，预留的进出油接口、风压输出端均采用标准法兰对接尺寸，安装时无需额外做管路改向适配，机架底部的护网结构既可以防护下部管路不受现场杂物磕碰，也预留了足够的走线空间，方便外接温控、火焰检测等传感线路。

设计过程中，将风机组件与燃烧头做同轴布局，大幅缩短了风压输送路径，减少风阻损耗，风机端的减震垫结构在模型中做了完整还原，可避免运行时的振动传递到外接设备端。燃油调控阀组采用模块化集成设计，两个并联的控制阀搭配过滤调压组件，可根据供热负荷实时调整燃油供给量，同时过滤燃油中的杂质，避免喷嘴堵塞，阀组的安装位置预留了足够的操作空间，后期现场维护时无需拆解主体结构即可完成阀件更换、滤网清理等操作。

从安装边界来看，整机的重心落在下部焊接机架的中心区域，安装时只需匹配机架底部的四个固定孔位即可完成定位，横向突出的阀组、风机端均做了圆角防护处理，避免现场安装时磕碰损伤，燃烧输出端的连接法兰尺寸适配常规工业炉的燃烧口安装标准，对接时可直接匹配密封垫完成紧固，无需额外加工过渡连接件。结构上还预留了火焰检测、点火电极的安装位，所有电气接线端都集中布置在机身侧方的接线区域，方便现场布线时统一整理，避免线路靠近高温区域出现老化破损。整体结构没有冗余的突出部件，在满足功能需求的前提下尽可能压缩了整机占用空间，适配多数厂房内紧凑的设备安装场景，各组件的装配关系完全符合实际加工装配逻辑，可直接用于结构校核、安装模拟以及选型参考。
