F450四旋翼无人机机臂轻量化结构

　　该结构件对应四旋翼无人机机架中的单侧动力臂，是F450类航拍、教学、巡检无人机的核心承载部件，一端对接中心机架的分电板与机身安装位，另一端承载无刷电机、螺旋桨动力单元，同时承担机臂上下方起落支撑、飞控布线避让的功能。

　　从实际作业场景来看，这类机臂广泛应用在消费级航拍无人机、高校无人机教学实训平台、小型农林巡检样机、室内外航测验证机的组装与改装环节：整机装配时四支同规格机臂沿中心板周向均布，电机安装孔位直接匹配2212、2216系列常用无刷电机的孔距标准，机臂末端预留的电机座平面可直接固定电机底座，动力线、电调信号线可沿机臂内侧的走线槽布设，避免飞行中线材晃动卷入螺旋桨。

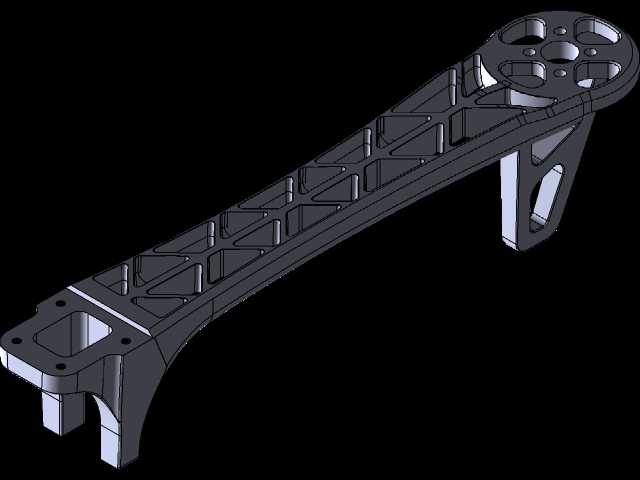

　　结构设计上优先兼顾刚性与减重需求：整体采用长臂式桁架镂空布局，臂身沿长度方向布置交错的加强筋格构，将实体材料集中在主受力的上下翼缘与侧向支撑筋位置，剔除非承载区域的多余材料，既控制整机起飞重量、提升续航表现，又能抵抗电机高速运转带来的交变振动，避免机臂在飞行中发生挠曲变形导致动力同轴度偏移。靠近中心机架的连接端设置了双层叠装的夹持卡位，对应F450标准中心板的上下两层碳板夹层，安装时可直接将机臂根部插入两层中心板之间，通过预留的四个安装孔穿入锁紧螺丝完成固定，装配后无旷量，摔机维护时也可单独替换受损机臂，无需更换整组机架。机臂下侧一体延伸出两个对称的起落架插接支脚，支脚内部为中空腔体，既可以直接插入塑胶起落架竖杆，也能作为缓冲受力段，在降落触地时吸收冲击，避免电机、螺旋桨直接磕碰地面。

　　安装边界方面，机臂总长适配450mm级轴距的四旋翼布局，四臂展开后相邻电机轴心的对角线距离符合F450机架的通用尺寸规范；根部连接位的厚度匹配常用1.5mm至2mm厚度的玻纤/碳纤中心板夹层间隙，电机安装端的孔位间距适配主流航模无刷电机的安装孔距，不需要二次打孔即可完成动力系统装配。臂身的镂空格构同时预留了电调安装的贴合平面，部分改装方案中可将电调直接绑定在臂身内侧，利用飞行气流完成散热，降低动力系统长时间工作的温升。

　　从受力逻辑验证，机臂的主受力路径从末端电机安装位沿臂身上下加强梁传递至根部夹持区，侧向的三角加强筋抵消螺旋桨旋转产生的扭转力矩，镂空区域的筋条走向完全贴合应力传递方向，没有出现应力集中的尖锐转角，所有开孔边缘均做了过渡圆角处理，在频繁起降、小幅炸机的工况下，不易从筋条交接位置发生断裂。这类结构既可以直接用于3D打印制作替换备件，也可作为注塑、碳纤裁切加工的设计参考，适配无人机组装、改装、教学演示等多种工程场景。
