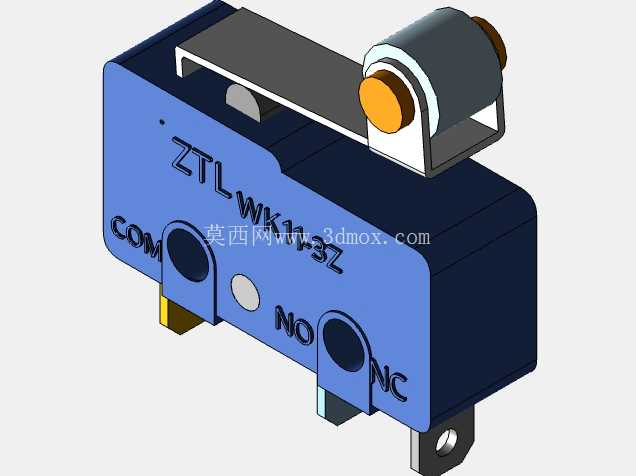

WK11-3Z带滚轮摆杆微型限位开关结构

　　在自动化生产线的工位阻挡定位、小型家电的门盖开合检测、电动工具的行程限位、3D打印设备的轴端极限防护这类场景里，这类带滚轮摆杆的微型限位开关是出镜率极高的检测执行元件，很多刚接触结构选型的工程师容易把它和普通KW系列微动开关混淆，实际上WK11-3Z的摆杆滚轮结构，是专门针对被检测件有滑移接触、需要降低触发磨损的工况设计的。从结构设计来看，这款开关的主体采用阻燃PA66材质的壳体，侧面预留的两个带衬套的安装孔是核心安装基准，孔位间距匹配行业通用的13mm安装尺寸，安装孔直径适配M3规格的紧固件，不管是在钣金支架上冲孔安装，还是在注塑件的预埋铜螺母柱上固定，都能保证安装后开关本体不会出现窜动，壳体底部伸出的三个接线引脚分别对应公共端COM、常开端NO、常闭端NC，引脚间距为标准的3.96mm，既可以直接焊接在PCB板上做板载式安装，也可以搭配接插件做快插式接线，适配不同的设备装配需求。

　　触发端的设计是这款开关的核心特点，摆杆采用冷轧钢冲压成型后做镀锌钝化处理，摆杆端部的滚轮采用POM材质加工，滚轮通过黄铜销轴与摆杆铆接固定，滚轮可以绕销轴自由转动，当被检测的运动部件触碰到滚轮时，摆杆会绕根部的转轴下压，触发内部的簧片机构完成电路通断切换，滚轮的滚动接触形式相比普通直柄摆杆，能大幅降低被检测件与开关触发端的滑动摩擦，既可以延长开关的使用寿命，也能避免被检测件表面被刮伤，适合用在工件需要沿摆杆表面滑移的触发场景，比如流水线托盘的到位检测，托盘移动时先接触滚轮，随着托盘移动滚轮滚动，摆杆平稳下压触发信号，不会出现卡滞或者刮擦托盘的问题。

　　内部的触点采用银合金材质，具备一定的耐电弧能力，额定负载下可以满足万次级的通断寿命，开关的触发行程约为1.5mm，超行程约为0.5mm，选型时需要注意计算被检测件的运动位移，保证触发时摆杆的下压量在有效行程范围内，既不能因为下压量不足导致信号触发不可靠，也不能因为超程过大压坏内部的簧片结构。建模过程中需要重点关注几个配合边界：摆杆与壳体转轴的配合间隙控制在0.1mm以内，既要保证摆杆转动灵活无卡滞，也要避免间隙过大导致触发位置出现偏差；滚轮与销轴的配合间隙控制在0.05mm左右，保证滚轮转动顺畅的同时不会出现径向窜动；壳体上的安装孔与引脚的位置度公差需要控制在0.1mm以内，避免批量装配时出现安装孔对不上、引脚插不进PCB孔位的问题。在实际设备布局时，这类开关的安装位置需要避开切削液、粉尘直接飞溅的区域，如果必须在这类环境下使用，需要额外搭配防护套，避免异物进入摆杆转轴缝隙导致动作卡滞；接线时需要注意引脚的接线定义，常闭触点一般用于设备的极限位置保护，当开关被触发或者线路出现断线时，设备会自动停止运行，满足安全回路的设计要求，常开触点一般用于工位到位信号检测，触发后给控制系统发送到位指令，执行下一步的工序动作。

　　很多工程师在做虚拟装配时容易忽略开关的触发摆杆运动包络，建模时如果只画静态的开关外形，不预留摆杆下压后的运动空间，实际装配时就会出现摆杆被周围结构件挡住，无法完成触发动作的问题，这款模型还原了摆杆的可动状态，在做装配干涉检查时，可以直接模拟摆杆下压到最大超程位置的状态，验证周围结构是否存在干涉，提前规避装配风险。另外这款开关的整体外形尺寸为长28mm、宽16mm、高22mm（含摆杆抬起状态的高度），属于微型尺寸的限位开关，适合安装在设备内部空间比较紧凑的位置，比如小型滑台的两端限位、电动推杆的行程端点检测，不会占用过多的安装空间。
