四旋翼无人飞行器结构设计方案

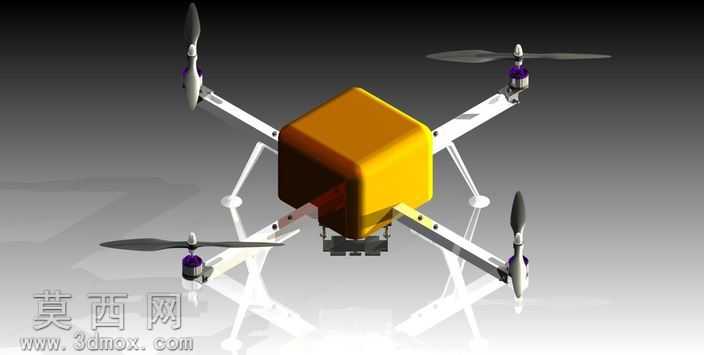

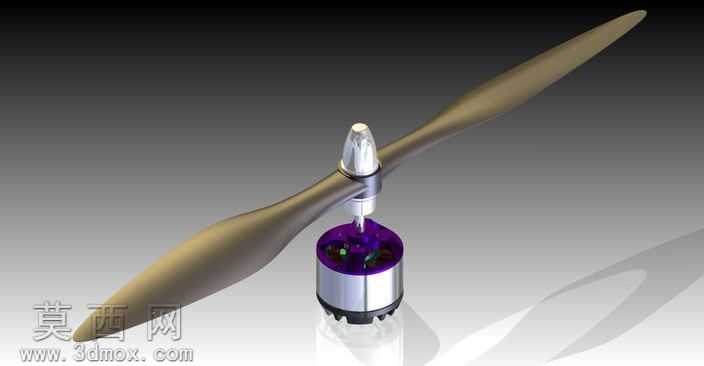

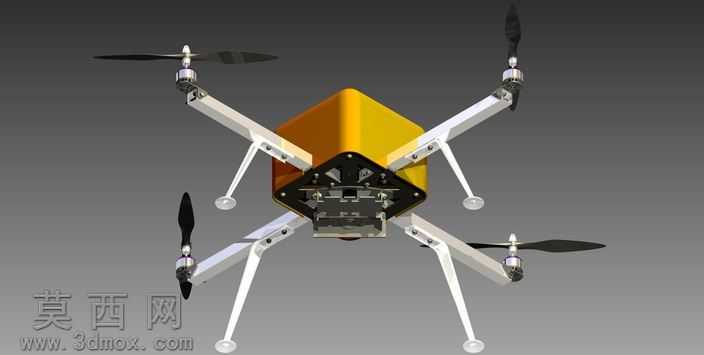

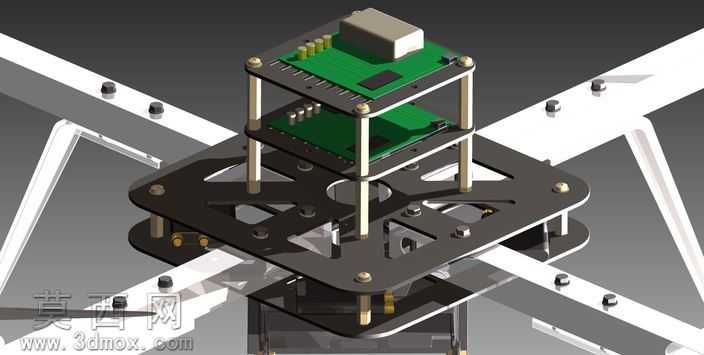

本作品为四旋翼无人驾驶飞行器的三维结构设计方案，整体采用经典X型四轴布局，通过三维建模软件完成全零件的参数化建模与整机装配，经渲染输出直观的效果展示图。模型主体机架采用轻量化设计思路，中心承载舱为方正盒体结构，预留了充足的机载设备安装空间，可容纳飞控模块、电池、信号接收装置等核心组件，舱体边角做了圆滑过渡处理，既降低飞行过程中的风阻影响，也能在轻微磕碰时分散应力，避免结构脆裂。四条机臂从中心舱体向外对称延伸，臂身采用等强度变截面设计，在保证结构刚度、抵御飞行震颤的前提下尽可能削减冗余重量，臂端设置有电机安装座，可精准匹配动力组件的安装定位，确保每一组旋翼的转动轴线与机身平面保持垂直，保障飞行姿态的可控性。动力端搭配四组独立的螺旋桨组件，相邻旋翼采用正反桨配对设计，抵消旋翼转动产生的反扭矩，模型中清晰还原了桨叶的翼型曲面与桨夹的连接结构，起落架采用轻量化支脚结构，从机臂下方延伸而出，形成稳定的四点支撑，着陆时可缓冲冲击，同时避免下方挂载的任务设备与地面发生剐蹭。建模过程中对各部件的装配公差做了合理预留，所有连接位的孔位、卡扣结构均符合实际加工装配逻辑，材质渲染上区分了中心舱的硬质工程塑料质感、机臂的轻质复合材质质感、螺旋桨的高强度尼龙质感以及金属连接件的金属光泽，整体视觉效果贴近真实原型机的材质表现。该设计可作为小型航拍无人机、教学实验无人机的结构参考方案，也可用于无人机原理演示、结构优化迭代的基础模型，帮助设计者快速理解四旋翼无人机的结构组成与布局逻辑，缩短同类产品的开发验证周期。
