爪V1机架自定义四旋翼无人机结构设计

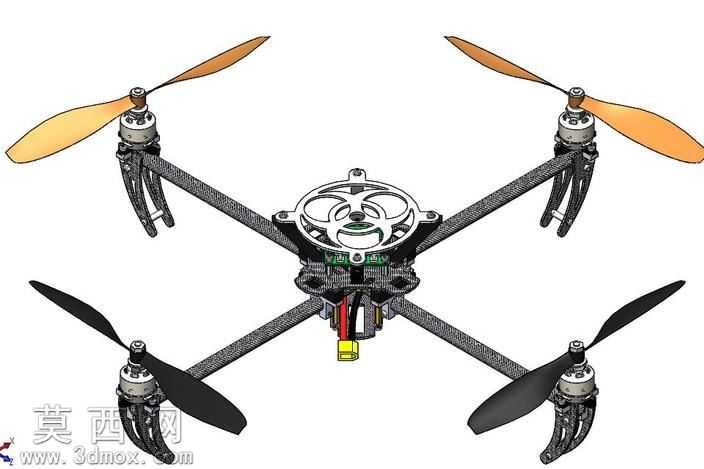

本作品为基于爪V1机架的自定义四旋翼无人机三维结构设计，整体建模围绕四轴飞行器的核心机架布局展开，采用经典X型四旋翼排布方案，通过三维建模完整还原了机架的主体承载结构、机臂连接结构、动力安装位与核心板预留空间。建模过程中对机架中心承载板做了镂空轻量化设计，在保证结构强度的前提下尽可能削减非必要实体结构，既降低了整机自重，也为飞控板、电源分配板等核心电控元件预留了充足的安装与走线空间，中心板的镂空造型同时兼顾了散热需求与外观辨识度。四根机臂采用等长对称设计，从中心板向外延伸至末端动力安装位，机臂与中心板的连接部位做了加强结构处理，可抵消飞行过程中电机转动带来的振动与扭力，避免机臂出现松动或形变。机臂末端预留了标准电机安装座，可适配常规规格的无刷电机，模型中完整呈现了电机与螺旋桨的装配关系，两组不同配色的螺旋桨分别对应正反转动力位，清晰展示了四旋翼飞行器正反桨配对的布局逻辑。模型同时还原了机架底部的起落支撑结构，支撑脚采用弧形仿生爪型设计，在降落时可起到缓冲作用，同时避免机载元件与地面发生磕碰。设计过程中充分考虑了DIY改装的拓展性，在顶部钢板与电源分配板之间预留了额外的舱外空间，可根据使用需求加装GPS模块、图传天线、云台挂载等拓展配件，建模时特意对底板部分结构做了分体式设计，用户可根据自身的电控元件布局调整局部结构，无需重做整体机架即可适配不同的配件安装需求。整体模型结构清晰，装配关系明确，各部件的连接逻辑符合航模无人机的实际加工与装配要求，可作为四旋翼无人机DIY设计、机架改装、结构教学的参考模型，也可用于渲染展示航模产品的外观结构效果。
