机载航空电子继电器集成组件结构

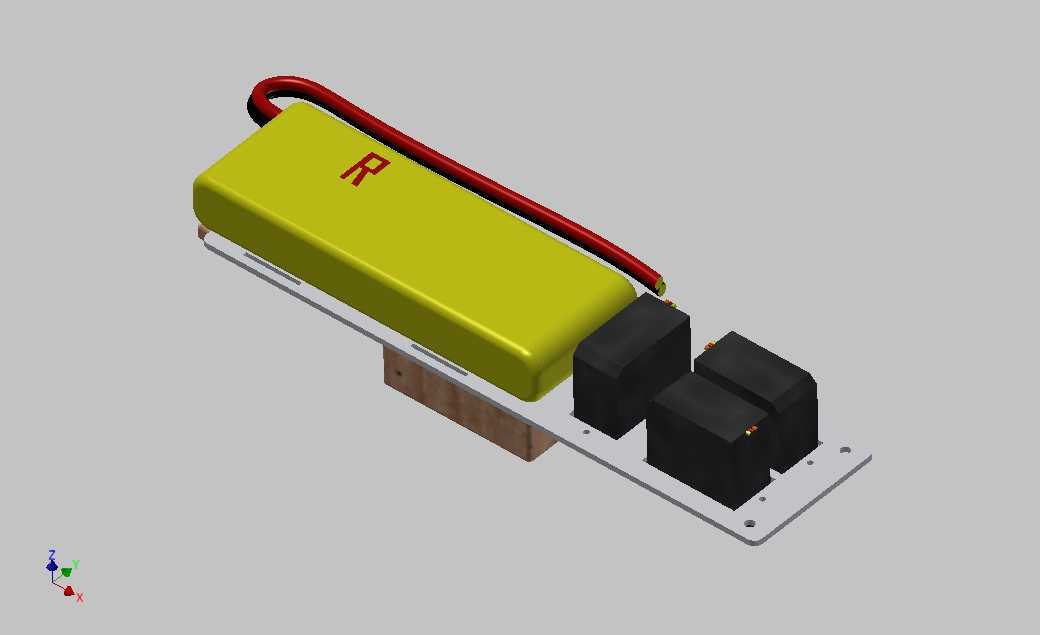

　　该组件面向航空器机载电气控制场景搭建，整体围绕狭小舱内安装空间的布局约束展开设计，核心功能是完成机载回路的信号通断与小功率负载切换，可在飞控附属电路、照明配电、传感信号联锁等环节承担电控执行作用。整套结构以一块薄型金属安装底板作为承载基准，底板两端预留安装孔位，孔位间距按照机载设备常规安装点位排布，装配时可直接通过紧固件固定在机身内壁的设备支架上，底板轮廓做了切角处理，避让周边线束与舱体筋位，避免装配时出现干涉。底板上依次排布三只方形继电器本体与一只长条形封装功能模块，长模块外壳做醒目的黄色标识处理，表面印有极性标记，模块侧边引出红色柔性连接线，线束沿模块长边走向布置，走线弧度贴合模块外形，不会在振动工况下与周边零件发生摩擦剐蹭。

　　三只继电器呈阶梯式排布在底板右侧区域，相邻继电器之间预留均匀间隙，既给接线端子留出操作空间，也能在工作时形成自然散热通道，避免多器件密集排布导致热量积聚。继电器底部与底板之间设置绝缘衬垫，衬垫厚度兼顾电气绝缘与振动缓冲需求，航空器起降、飞行过程中存在持续宽频振动，衬垫可吸收部分冲击能量，降低继电器引脚受到的交变应力，防止长期运行后出现引脚松脱、焊点疲劳断裂的问题。长条形功能模块的底部设置垫高支撑块，支撑块高度与继电器本体高度匹配，让整套组件的上部轮廓尽量保持齐平，上方加盖防护盖板时不会出现局部顶起的情况，模块侧面的接线端朝向线束来向，现场装配时无需大幅弯折导线即可完成接线，减少线束装配工时。设计过程中首先梳理机载电气系统的安装边界：

　　舱内留给该类控制组件的安装区域通常为扁平狭长空间，因此整体采用扁平化布局，所有器件的高度方向尺寸控制在较低范围，不会侵占相邻设备的安装空间；底板选用轻量化金属板材，在保证结构刚性的前提下尽可能降低整体重量，契合航空器减重的核心设计要求。安装孔的位置做了对称化处理，同规格组件可在不同朝向的支架上互换安装，提升备件通用度。器件排布时优先将发热相对明显的继电器放在靠近底板边缘的位置，工作产生的热量可通过底板快速传导扩散，同时边缘区域空气流通性更好，能借助舱内循环气流带走热量；黄色长模块属于信号处理类器件，对振动与电磁干扰的敏感度更高，布置在底板内侧区域，周边继电器可起到一定的物理遮挡作用，降低外界电磁辐射对其的干扰。

　　外接导线的走线路径提前在三维布局中做了模拟，红色连接线的弯曲半径满足线束工艺规范，不会出现死折导致线芯断裂，导线两端的连接点位分别对应功能模块与继电器的接线端子，路径长度冗余量控制在合理范围，既不会因线束过短在振动时拉拽端子，也不会因线束过长在舱内晃动蹭碰其他运动部件。整套结构的拆分逻辑清晰，底板作为基础承载件，所有器件均以底板为定位基准，单个继电器出现故障时可单独拆卸更换，无需拆解整个组件，后期维护效率更高。建模过程中还原了所有零件的装配关系，包括衬垫的压缩厚度、端子的凸出高度、安装孔的沉台结构，数字样件可直接用于干涉检查与安装模拟，设计师能够在虚拟环境中验证组件在舱内支架上的装配流程，提前发现孔位不对中、线束长度不足、工具操作空间不够等潜在问题，减少物理样机的试装次数。针对机载工况的特殊要求，结构上所有棱角位置都做了小圆角处理，避免尖锐边角在振动环境下磨破导线绝缘层；不同材料的零件之间预留了温差膨胀间隙，高空低温与地面高温的交替变化下，不同材料的热胀冷缩量不会相互挤压导致零件变形。组件的整体外形呈长条状，长宽比例适配机载标准安装槽位，厚度方向控制在薄型区间，可直接嵌入机身侧壁的设备安装槽内，不需要额外设计复杂的转接支架。
