轴流风机金属防护网罩结构设计

　　该防护网罩主要配套小型轴流通风机使用，常见于机柜散热风机、壁挂式排风扇、小型工业通风机组以及家用换气扇的进出风侧，核心作用是在不显著阻挡气流的前提下，将旋转扇叶与外部人员、异物隔离开，避免手指触碰高速运转叶片造成机械伤害，同时阻挡较大体积杂物被吸入风轮内部，防止扇叶被卡滞、打坏，也能避免线缆、碎屑等被气流卷入风机引发故障。

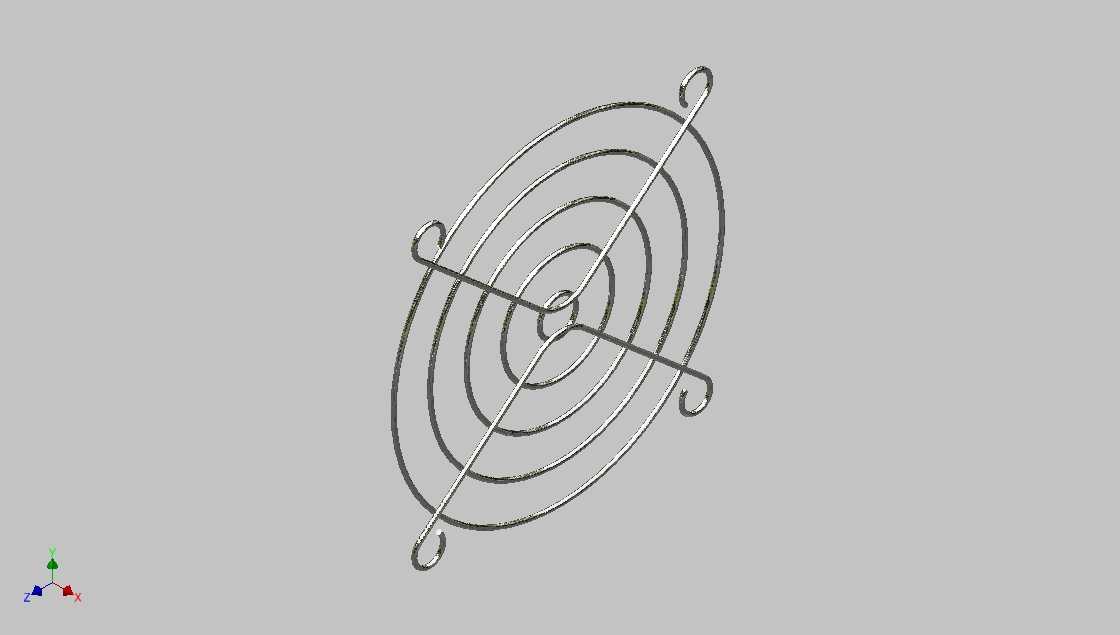

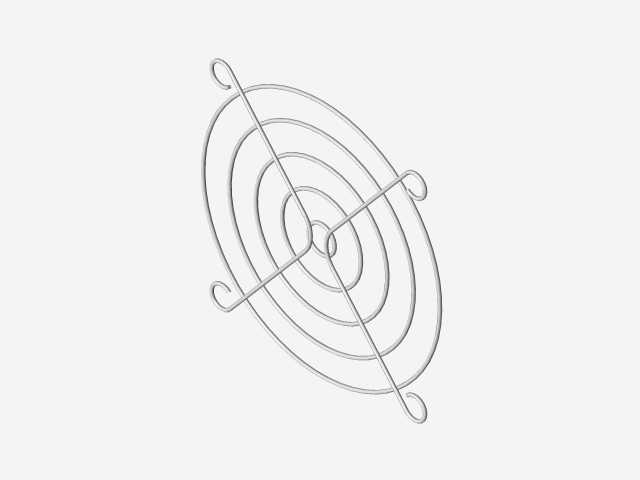

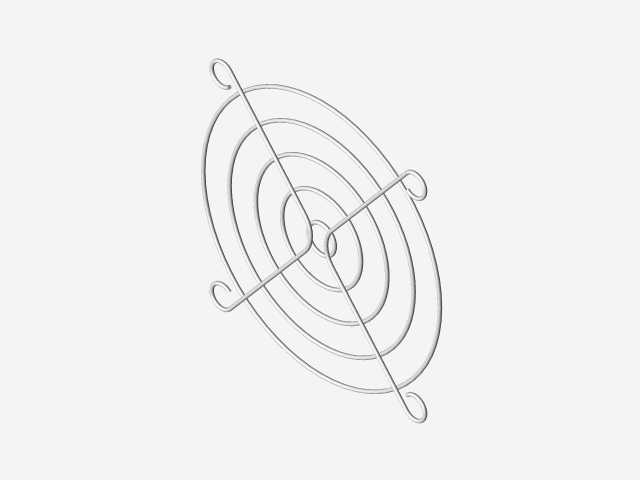

　　从结构形式来看，该网罩没有采用传统冲压钢板冲孔或者焊接方格网的方案，而是选用金属线材弯折成型：主体由多圈同心布置的环形铁丝构成，环与环之间保持均匀的径向间距，最外圈轮廓接近椭圆，对应风机安装面的外形边界；两根直金属丝沿长轴方向交叉贯穿所有同心环，在环体的多个交点位置完成点焊固定，把分散的环形丝连成整体刚性框架。直支撑杆的两端向外弯折出挂钩结构，四个挂钩分别朝向网罩外侧伸出，安装时可以直接卡入风机风框预制的卡槽或者装配孔位，不需要额外加装大量紧固件，现场拆装清洗网面积尘时操作十分便捷。

　　设计过程中首先要平衡两个互相制约的要求：一是防护安全要求，相邻环丝之间的空隙不能过大，按照常规小型风机的防护惯例，开孔间隙需要控制在手指无法轻易伸入的范围，避免人员误触扇叶；二是通风阻力要求，网罩的实体线材占比不能过高，否则会遮挡风机进风面积，增大风路系统阻力，直接导致风机实际风量下降、运转噪音抬升。采用同心圆环线材布局时，气流沿风机轴向垂直穿过网面，环形丝的迎风截面为细圆形线材，相比宽边冲压格栅，对气流的切割阻挡面积更小，风阻损失更低；同时同心环的排布方向和轴流风机扇叶的旋转扫掠轨迹完全对应，每一圈环丝都正对扇叶的径向防护位置，能用最少的线材长度覆盖整个扇叶旋转投影区域，材料利用率远高于方格焊接网。

　　建模时需要先确定适配风机的核心安装边界：首先匹配风机的风轮外径，网罩的最内圈环要覆盖风轮中心轮毂位置，最外圈环的外轮廓要超出扇叶叶尖的最大旋转半径，保证叶片整个扫掠区域都处于网丝防护范围内，不存在防护盲区。交叉支撑杆的走线位置需要避开风机扇叶的轴向运转间隙，网罩整体装配后和扇叶端面要预留足够的安全轴向距离，防止风机运行产生振动时网丝变形蹭碰叶片。两端的挂钩弯折尺寸需要和风框的安装槽深度、槽位间距匹配，挂钩的弯折角度要保证卡入后存在一定预紧力，设备运行振动时网罩不会松脱脱出，同时又能在检修时用普通工具轻撬即可完成拆卸。

　　线材直径的选取需要结合网罩整体尺寸校核刚性：如果网罩直径偏大、选用的铁丝过细，受到外力挤压时环丝容易产生永久变形，变形后网丝向内凹陷就可能和运转中的扇叶发生碰撞；线材过粗则会徒增重量、遮挡通风面积，同时弯折成型的加工难度也会上升。该类结构一般采用低碳钢丝弯折后做表面电镀或者喷塑处理，兼顾防锈能力和焊接工艺性，点焊位置在环线和直杆的交叉处，焊点打磨平整后做表面涂覆，避免长期在潮湿通风环境下焊点生锈腐蚀。

　　在实际机柜散热场景中，这类网罩往往安装在机柜柜体的通风开孔外侧，外部环境中的纤维、纸屑会被网丝拦截，定期拆下网罩清理附着物即可，不需要拆解风机本体；在民用排风扇场景中，网罩的圆滑线材表面没有尖锐冲裁边角，日常擦拭清洁时也不会划伤手部。结构整体没有复杂曲面和异形冲压件，全部由线材弯折、焊接工序完成，模具投入成本低，针对不同尺寸的风机只需要调整环线直径、环间距和支撑杆长度即可快速衍生出适配不同型号的系列化产品，结构通用性很强。
