DYNOMAX1500brd两驱制动底盘测功台

　　这套台架针对乘用车辆前轮或后轮两驱工况布置，核心用途是在车间固定场地内完成车辆动力输出测试、轮端加载验证以及制动性能检查。实际使用时，车辆单侧驱动轮驶入两组平行滚筒通道，轮胎落在带防滑纹理的滚筒承载面上；台架通过滚筒约束车轮旋转路径，使车辆在静止停放状态下模拟道路行驶负载，操作人员可在安全区域读取转速、牵引力和制动衰减情况，避免道路试车受场地、交通和天气限制。

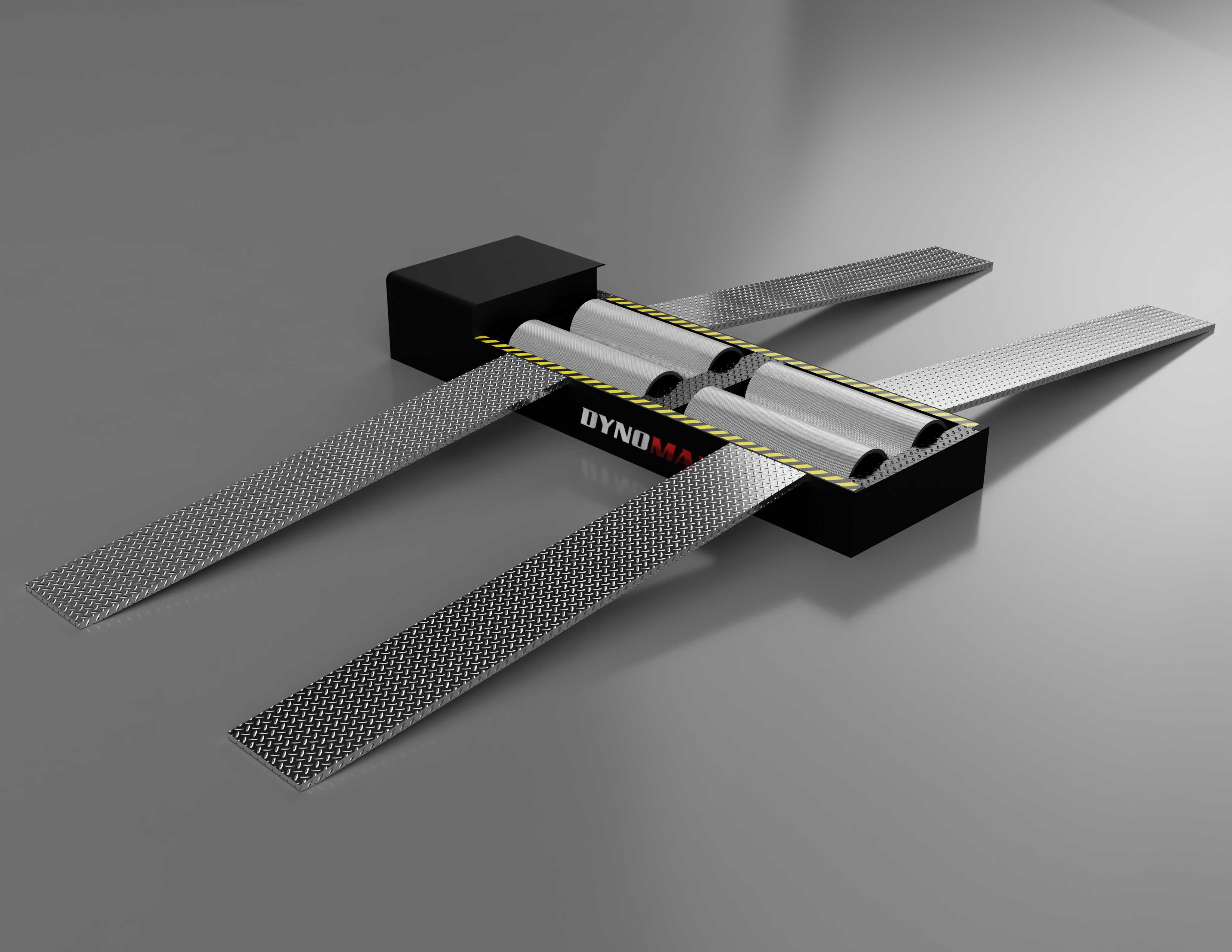

　　结构上采用左右对称的双模块布局，每个通道由长条形防滑跑板、圆柱形滚筒组、端部黑色支撑箱体和中部连接横梁组成。滚筒表面加工有细密防滑纹路，作用是提高轮胎与金属辊面之间的摩擦系数，防止大扭矩输出时轮胎打滑或跑偏；滚筒轴线与车轮轴线保持平行，安装时需控制两组通道的中心距，使其与车辆左右轮距匹配，并保证车辆驶入后轮胎位于滚筒有效接触宽度中部。端部箱体用于容纳轴承支承、传动连接和制动相关部件，箱体外形方正，便于在地面定位和后期维护开盖检查。

　　中部横梁将左右测试通道连为整体，既提高台架纵向和横向刚度，也作为品牌标识与检修分界区域；横梁上方的黄黑警示边界用于提示轮胎就位范围，避免车辆过度前移或后移导致轮胎脱离滚筒。跑板向前后延伸形成驶入坡道和限位平面，薄板表面采用防滑纹理，便于车辆低速上下台架；坡道末端与地面接触区域需要保持平整，若车间地面存在高差，应通过预埋基础或过渡垫板补偿，防止轮胎冲击滚筒。

　　建模时可先按左右通道建立对称装配骨架，确定滚筒直径、滚筒间距、跑板宽度和箱体高度，再依据轮胎接地包络校核车辆驶入轨迹。滚筒间距不能过小，否则轮胎被夹持过紧，滚动阻力和胎面变形会影响测试数据；间距过大则会降低轮胎定位稳定性，急加速或制动时容易出现窜动。支撑箱体内部应预留轴承座、联轴器和加载部件的安装空间，箱体壁厚与加强筋需按整机重量和轮端冲击载荷考虑。

　　安装边界方面，台架周围必须保留车辆驶入、驶出和人员操作空间，前后方向不宜紧贴墙柱；基础地面应具备足够承载能力，并对台架进行可靠固定，防止测试过程中整体滑移。两侧通道之间要留出底盘下方观察和维护位置，线束、传感器和冷却管路可沿箱体侧边或横梁下方布置，避免靠近旋转滚筒。对于维修门店、改装车间和动力检测工位，该结构能够在较小占地面积内提供稳定的两驱测试条件；设计重点不在复杂外观，而在滚筒对中、轮胎接触、模块刚度、安全限位和维护可达性之间取得平衡。
