壳牌生态马拉松双座概念车底盘结构

　　这套底盘结构针对城市短途双座通勤概念车开发，核心适配低能耗赛事与未来城市微出行场景，在结构设计阶段优先平衡了整备质量、 torsional rigidity 与乘员舱防护需求，没有沿用传统量产车的冲压钢板副车架结构，转而采用空间管阵式桁架布局，管材规格根据不同受力区域做了差异化选型，乘员舱主环、前碰溃缩区、后悬安装点的管材壁厚、管径都经过载荷路径优化，避免了等截面管材带来的冗余重量。

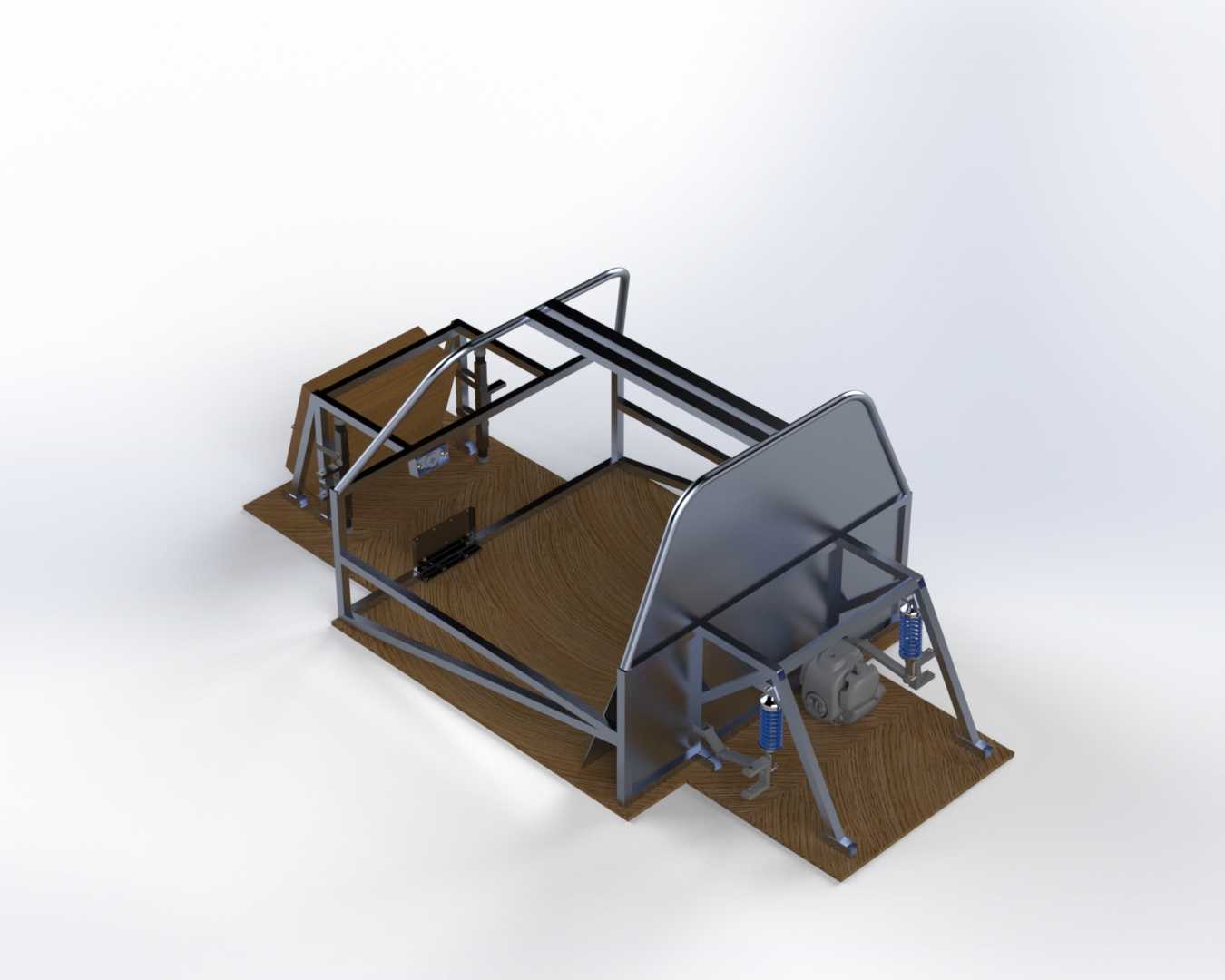

　　从实际使用场景来看，这套底盘主要面向低风阻轻量化节能车型开发，可直接适配壳牌生态马拉松赛事的参赛车辆改装需求，也可作为城市微型双人电动车的底盘开发原型，安装边界上预留了动力电池组、轮毂电机、转向机构、制动系统的标准安装位，地板区域采用平整化铺层设计，既可以安装复合板材承载乘员与随身物品，也可预留空间布置扁平状动力电池包，最大化利用底盘中部的闲置空间，降低整车重心高度。

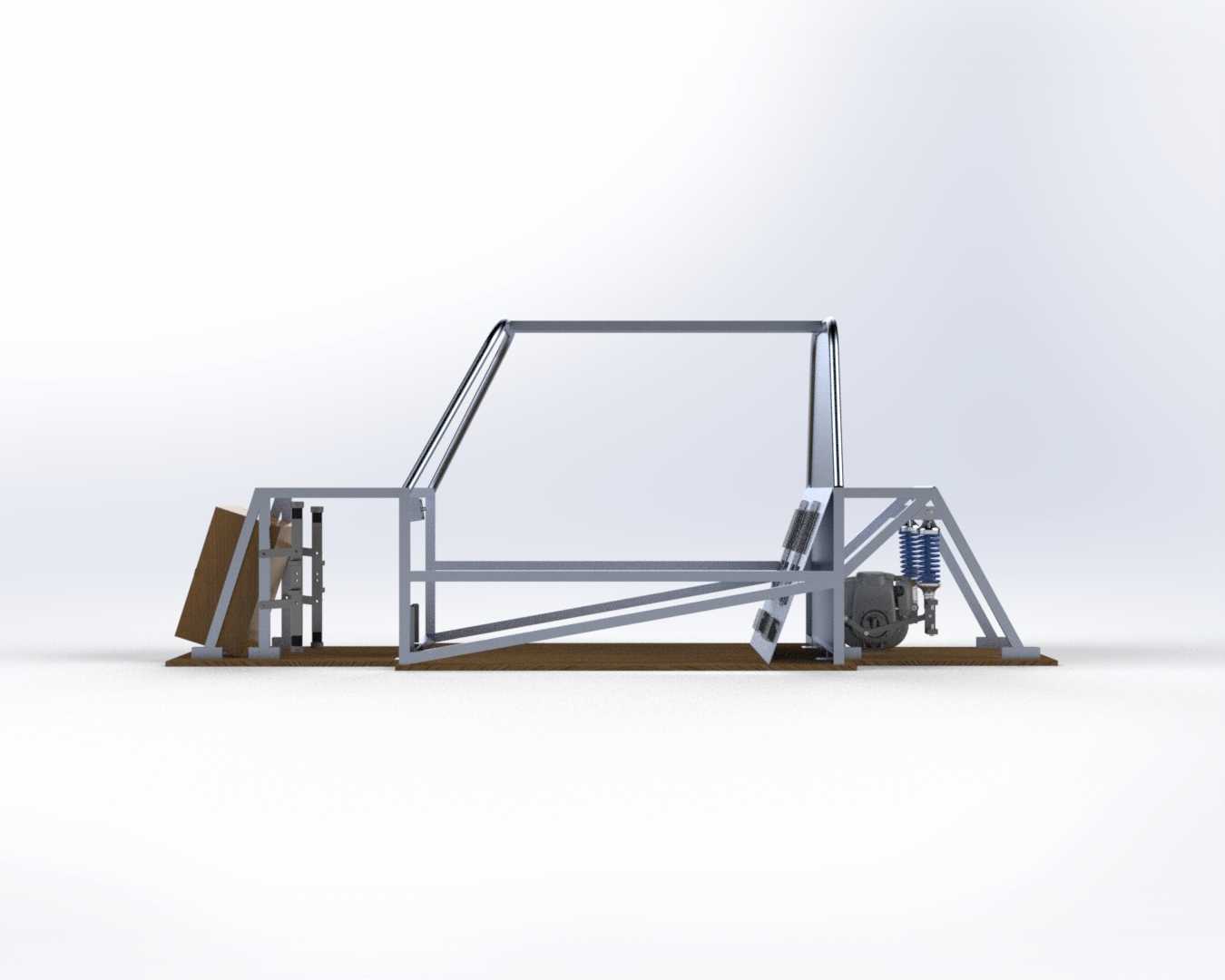

　　悬架部分采用了结构极简的立柱式弹簧阻尼集成结构，没有设置复杂的多连杆导向机构，而是直接将减震器下端与轮边安装座铰接，上端固定在桁架结构的悬置支座上，这种设计大幅减少了悬架系统的零件数量，降低了非簧载质量，匹配节能赛事用的低滚阻窄轮胎时，能够在保证基本行驶缓冲能力的前提下，尽可能减少传动过程中的能量损耗，适合匀速中低速行驶的赛事工况与城市通勤场景。

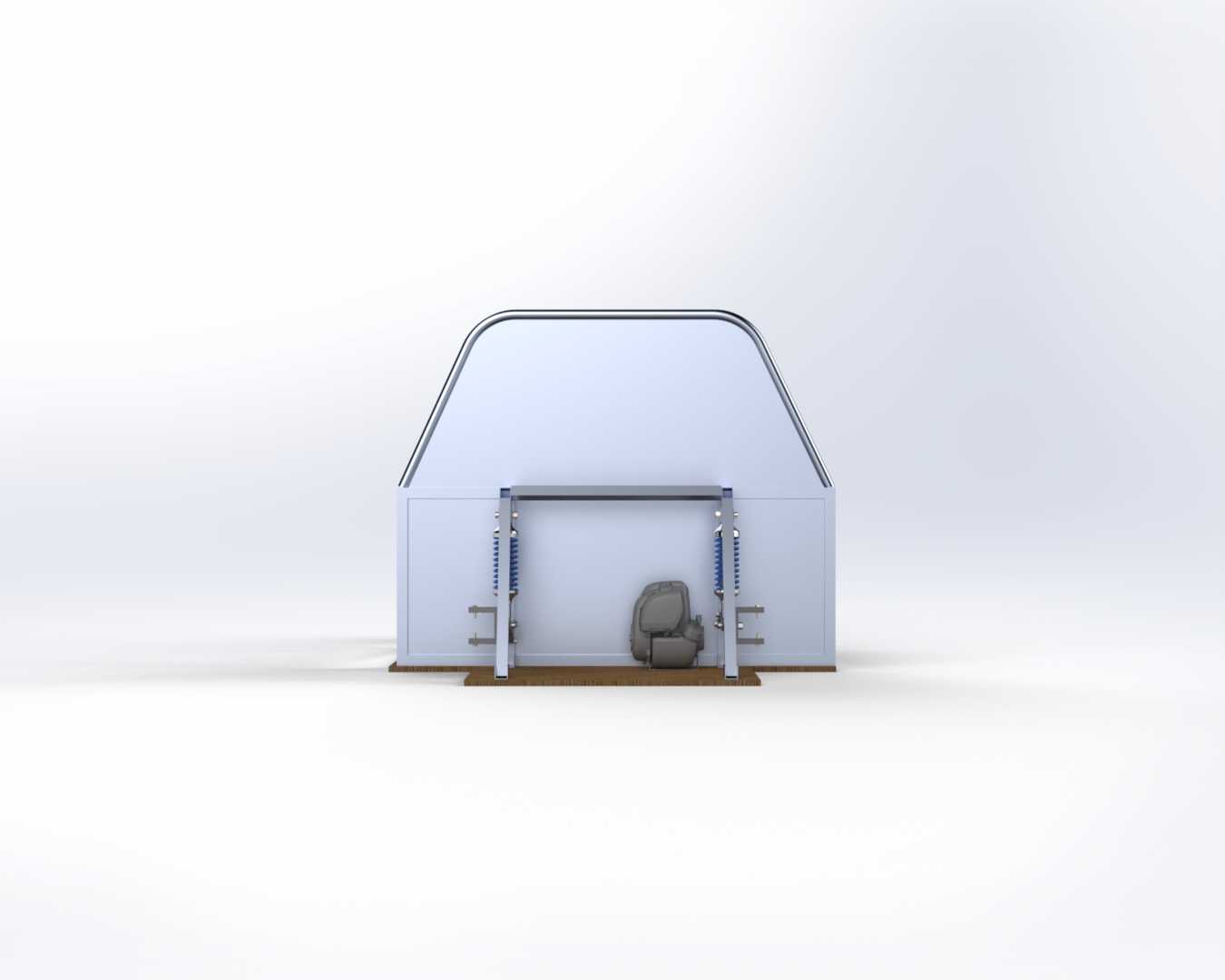

　　设计思路上，整个底盘的载荷传递路径做了明确区分：正面碰撞产生的冲击力会通过前部倾斜布置的管架结构逐级溃缩吸能，剩余载荷传递到乘员舱主环结构后，会沿着两侧的纵向主管分散到整个底盘框架，避免局部应力集中；乘员舱区域的管架做了加高处理，形成了完整的防滚环结构，即使车辆发生侧翻，也能为两名乘员提供足够的生存空间，不会出现舱体侵入的问题。底盘的后部预留了动力单元的安装空间，既可以适配小型内燃机动力组，也可以安装轮毂电机与控制器，安装孔位采用通用化设计，不需要对主框架做切割修改就能完成不同动力形式的切换。

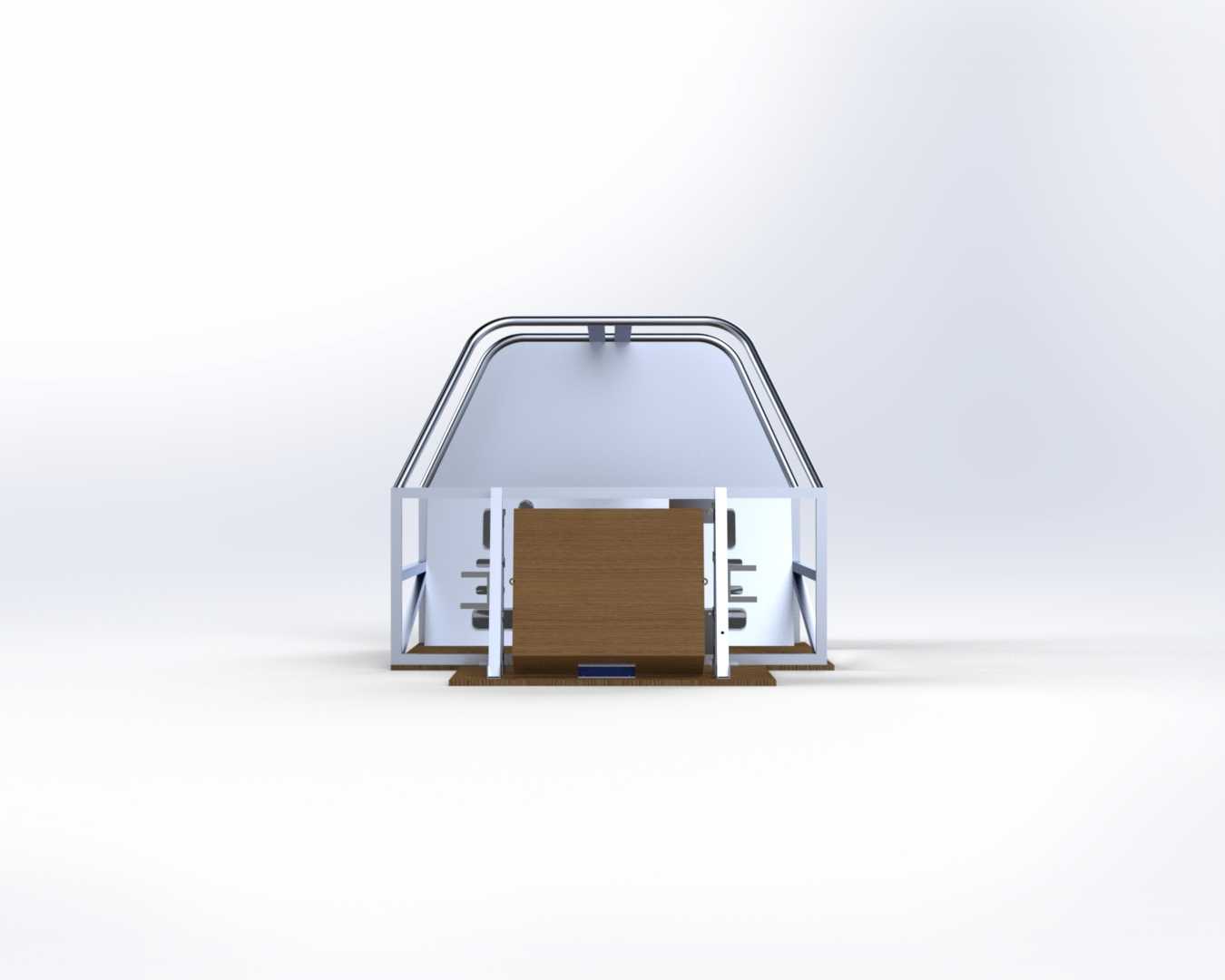

　　外形尺寸方面，整套底盘的轮距、轴距参数都严格匹配双座微型车的尺寸规范，整体宽度控制在1.2米以内，长度不超过2.5米，转向机构预留的安装位可以适配齿轮齿条式转向器，最小转弯半径能够满足城市狭窄道路掉头、路边停车的使用需求。底盘的离地间隙设置在120毫米左右，既能够适配城市铺装路面的通行需求，避免过减速带、井盖时出现托底问题，也不会因为离地间隙过大抬高整车重心，影响高速行驶时的稳定性。

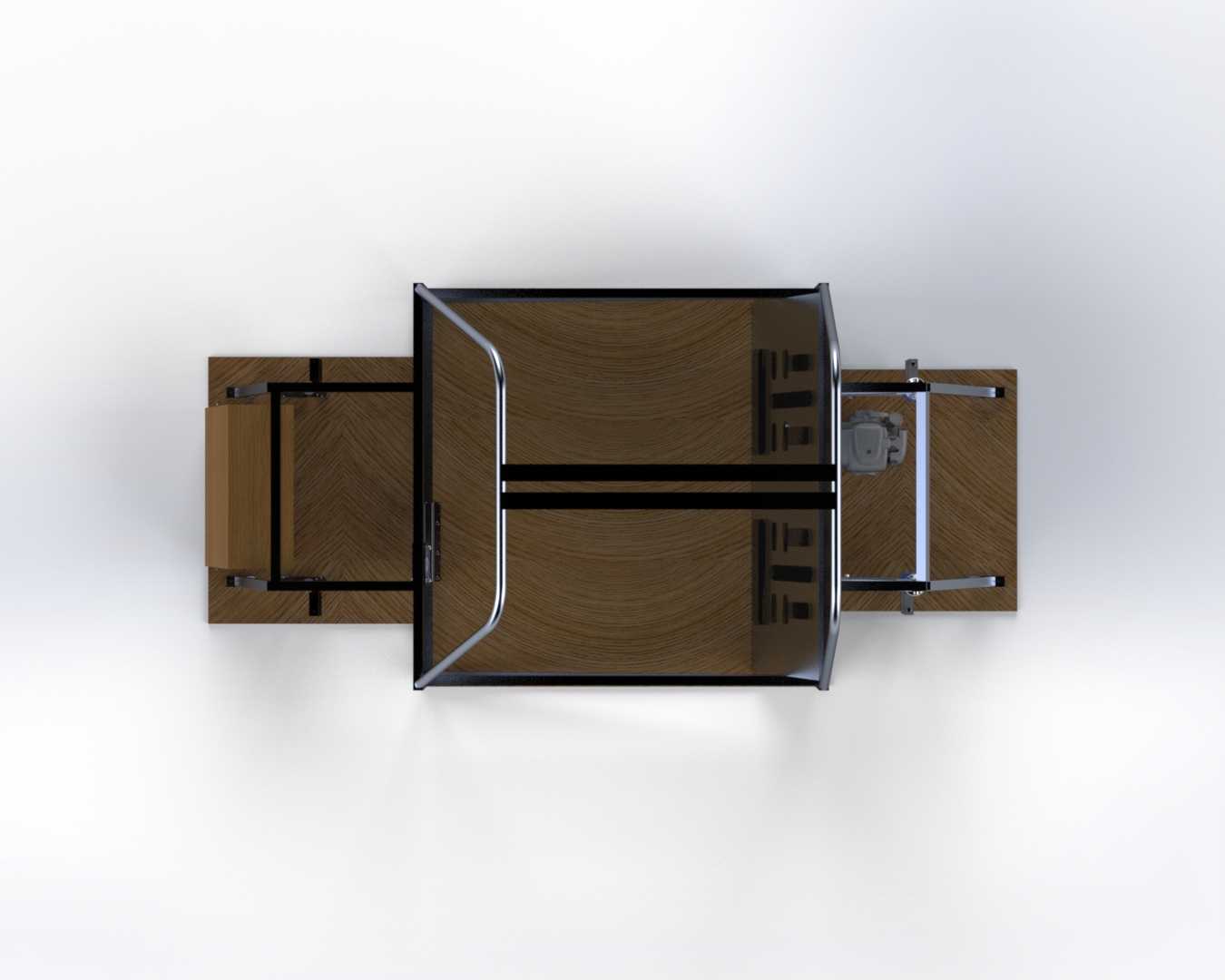

　　地板部分的安装边界做了压条固定位设计，不需要在主桁架管材上焊接额外的复杂支架，就可以通过螺栓固定木质或者复合材质的地板面板，后期维护更换时不需要进行焊接作业，大幅降低了改装与维护的成本。车架的管架连接节点全部采用满焊工艺，焊接位置都做了应力释放处理，避免长期交变载荷下出现焊缝开裂的问题，所有安装支座的孔位都在建模阶段做了同轴度校验，装配时不需要额外进行扩孔、修配作业，能够实现各系统的直接预装。

　　从结构特性来看，这套管阵式底盘的整备质量相比同尺寸的钢制冲压底盘降低了40%以上，扭转刚度却能够满足高速行驶的结构强度需求，不会出现过弯时车架过度形变影响操控精度的问题。底盘上的线束、管路固定位都沿着管材走向做了预留，能够将制动管路、低压线束、高压线缆全部隐藏在管架内部或者沿着管材侧面固定，既避免了行驶过程中线管被飞石击打损坏，也让底盘下方的空气流动更加顺畅，减少底盘紊流带来的空气阻力，进一步提升车辆的能耗表现。
