加油站油气回收OPW型密封锁紧罐口盖

　　在加油站埋地储油罐、油料加注工位的油气回收系统里，这类罐口密封盖是直接决定油气逸散控制效果的核心部件，日常作业中，加油枪加注油料时置换出的挥发性油气需要通过密闭回路回收到储油罐内，罐口盖的密封可靠性直接关系到油气回收效率、现场作业安全以及环保排放达标情况，一旦密封失效，不仅会造成轻质油料的挥发损耗，逸散的油气还会在罐区周边形成易燃易爆的安全隐患，同时也无法满足油气排放的相关管控要求。

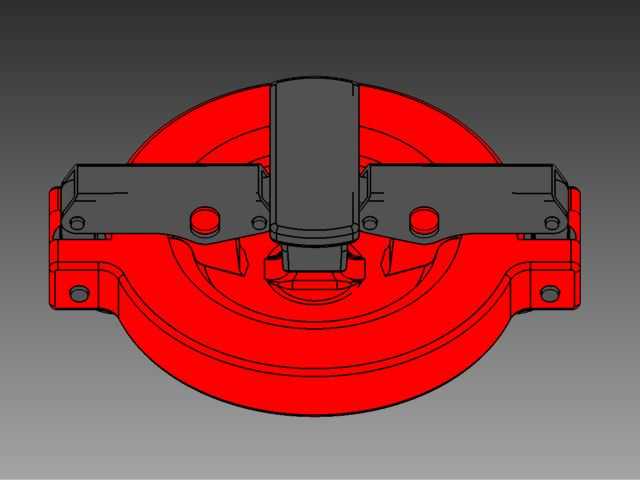

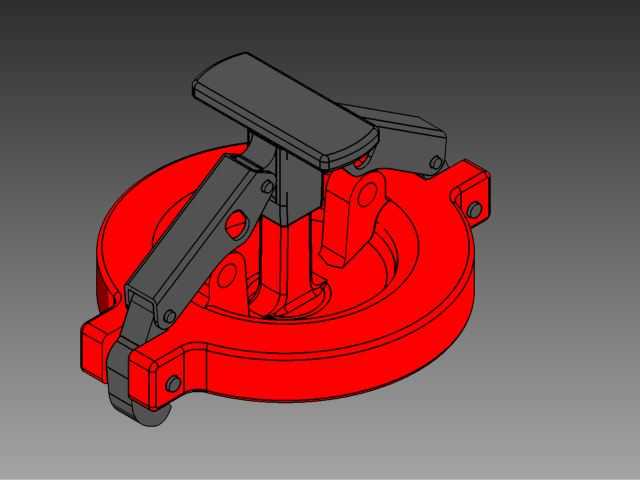

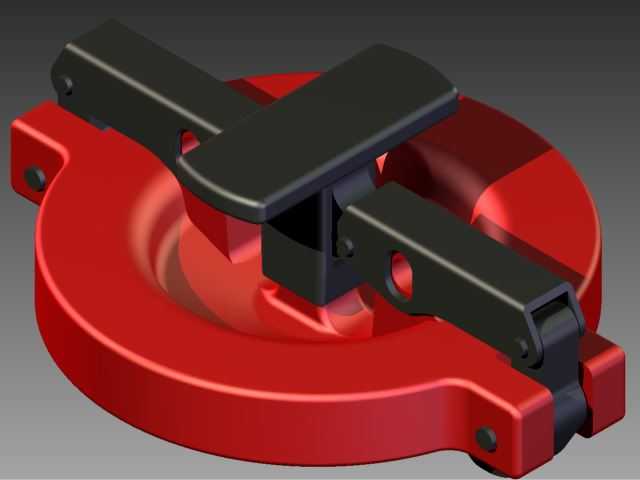

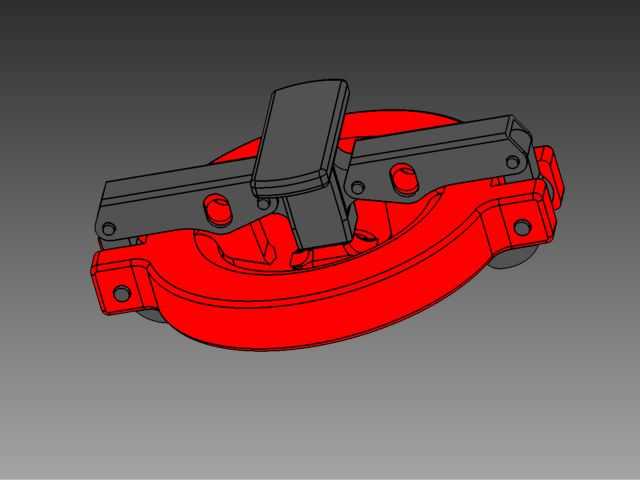

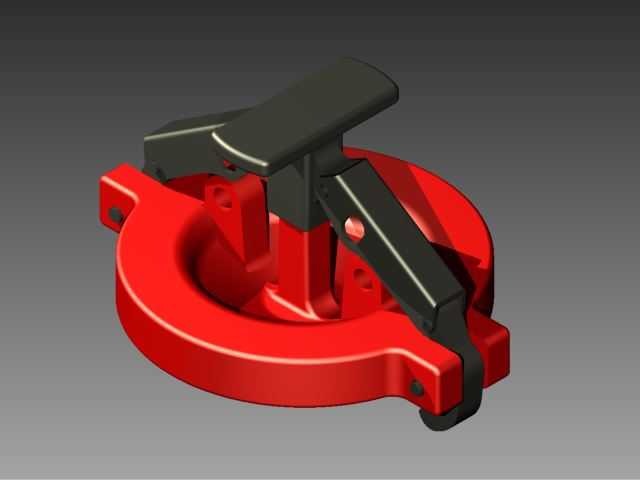

　　从结构设计来看，这款盖体采用环形法兰基座作为安装承载主体，基座外圈预留了均布的安装孔位，能够直接匹配储油罐口的标准法兰对接面，安装时通过紧固件将基座与罐口法兰压紧，中间配套耐油耐烃类腐蚀的密封垫片，保证基座与罐口连接位置的静态密封性能，基座的内径尺寸完全适配常规储油罐口的通径要求，不会在罐口位置形成通流缩径，也不会影响日常量油、测温和取样作业的操作空间。盖体的启闭采用压杆式快速锁紧结构，顶部设置的T型操作手柄配合两侧对称布置的锁紧压臂，不需要额外工具，操作人员单手扳动手柄即可完成盖体的锁紧与开启动作，压臂与基座之间通过铰接销轴连接，锁紧过程中压臂的凸轮曲面会逐步压紧盖体与基座之间的密封面，形成均匀的周向压紧力，避免局部密封压合不足导致的泄漏问题，铰接位置的销轴采用耐磨材质制作，长期反复启闭也不会出现松旷间隙，保证锁紧位置的精度不会随使用次数增加出现偏移。

　　盖体的密封面采用整体式耐油橡胶密封圈嵌装结构，密封圈嵌在盖体下侧的环形安装槽内，锁紧状态下密封圈会产生均匀的弹性变形，完全填充盖体与基座结合面的微观间隙，即使罐内存在小幅的压力波动，密封圈的弹性补偿能力也能保证密封面始终处于有效压合状态，不会因为罐内呼吸效应出现瞬时泄漏。盖体上集成的油气回收接口能够直接对接油气回收管路，回收的油气可以通过接口直接进入回收回路，不需要在盖体上额外开孔改装，避免了后期改装带来的密封隐患。

　　在实际建模过程中，需要重点关注几个关键的尺寸边界：首先是基座法兰的安装孔位节圆直径，必须和对应规格罐口法兰的孔位完全匹配，孔位的角度公差需要控制在合理范围内，避免现场安装时出现孔位错位无法紧固的问题；其次是锁紧压臂的运动行程，要保证手柄扳动到锁紧位置时，压臂对盖体的压紧力刚好达到密封所需的压力值，既不能因为压紧力过大导致密封圈过度压缩提前老化失效，也不能因为压紧力不足导致密封比压不够出现泄漏；另外还要注意手柄扳动到开启位置时的抬起高度，要保证盖体开启后有足够的操作空间，方便操作人员进行量油、取样等日常操作，同时手柄的操作力要控制在单人单手可操作的范围内，不能出现启闭需要借助外力敲击的情况。

　　从使用场景的适配性来看，这款盖体的所有外露金属部件都做了防腐处理，能够适应加油站罐区露天布置的环境，耐受日晒雨淋以及油气的长期腐蚀，不会因为长期户外使用出现锈蚀卡滞的问题，铰接位置的缝隙也做了防尘密封设计，避免沙尘进入铰接部位导致操作卡涩。日常维护时，只需要定期检查密封圈的老化情况，出现硬化、开裂时及时更换即可，锁紧机构不需要频繁加注润滑脂，自身的耐磨设计能够满足上万次启闭的使用寿命要求，完全匹配加油站储油罐日常操作的频次需求。在三维建模装配时，还需要做运动干涉检查，模拟手柄从开启到锁紧的全行程动作，确认压臂在运动过程中不会和基座、法兰螺栓以及外接管路发生碰撞，保证实际生产装配后机构动作顺畅，没有卡滞点。
