带KPS柔性管道的加油机油槽结构

　　该结构对应加油站加油机底部的集油与管路集成区域，主要布置在加油机底座内部，承担燃油输送管路穿舱、渗漏油液收集、检修操作空间预留以及多根工艺管道固定的作用。现场安装时，油槽本体嵌入加油机底座框架，上沿与加油机底板或检修平台配合，槽体内部容纳进油管路、油气回收管路、电气穿管及相关接头，外部管道从侧壁和底部预留接口接入，使加油机下部原本分散的管路、法兰和阀件集中在一个可检修的封闭空间内。

　　从实际使用场景看，加油机长期处于带压输油、频繁启停和微量渗漏风险并存的工况。油槽的核心价值并不只是简单容纳管件，而是在管路接头、法兰密封面、波纹管段和管道穿壁位置出现滴漏时，将油液限制在槽体内，避免直接扩散到基础地面或电缆沟内。槽体边角和底部形态需要兼顾积液导向、清洁维护和防腐耐受，内壁应减少容易积存油污的窄缝，外露连接部位则要留出扳手操作和目视检查空间。

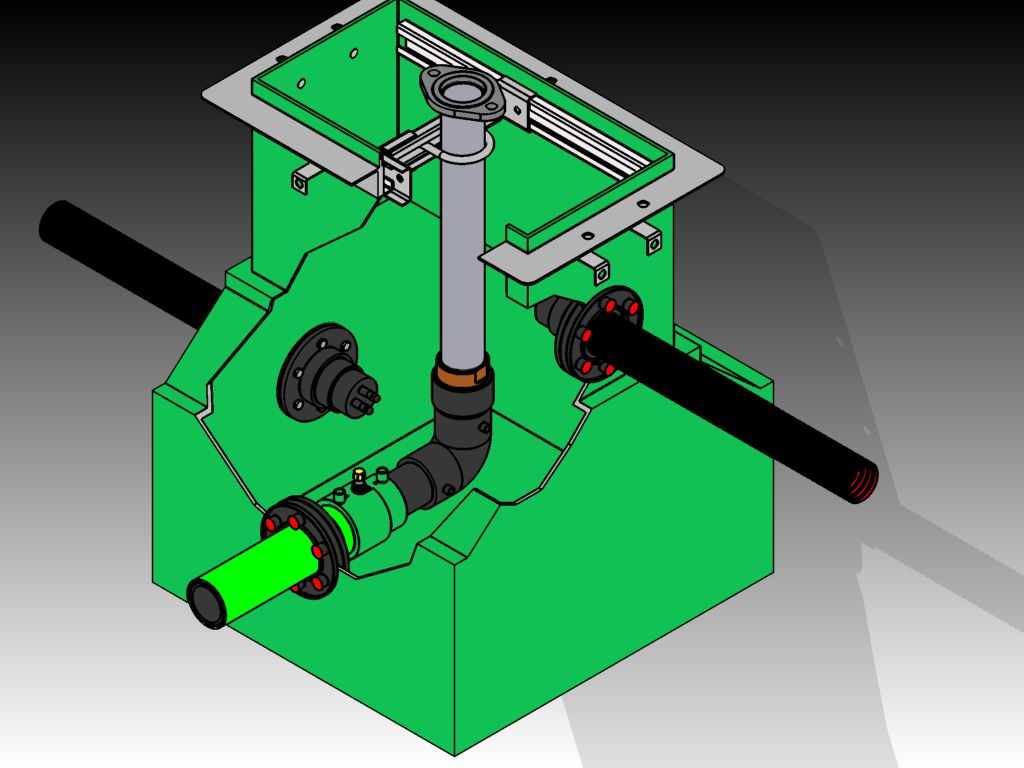

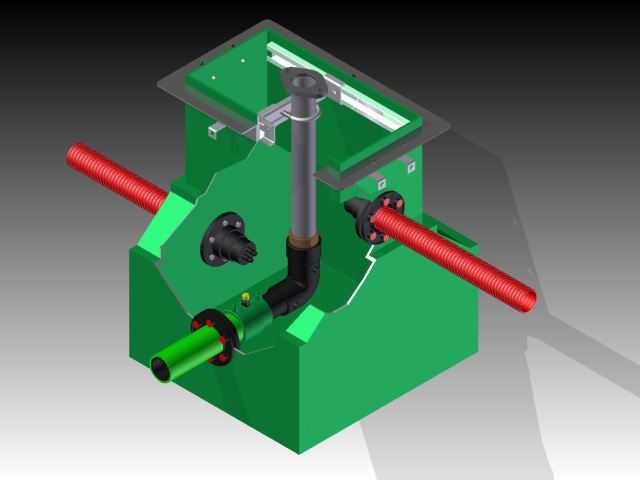

　　模型中绿色主体为油槽壳体，顶部设置近似矩形的安装开口和外翻边结构。翻边上的孔位用于与上部加油机框架、盖板或底座钣金连接，安装边界需要同时考虑密封垫压缩量、螺栓装配距离以及后期盖板拆装方向。槽体并非规则方箱，侧壁根据管道走向形成折线和局部加强形态，这种处理有利于在有限底座空间内避让加油机立柱、计量机构、油泵和电气模块，同时提高薄板焊接或折弯后的刚性。

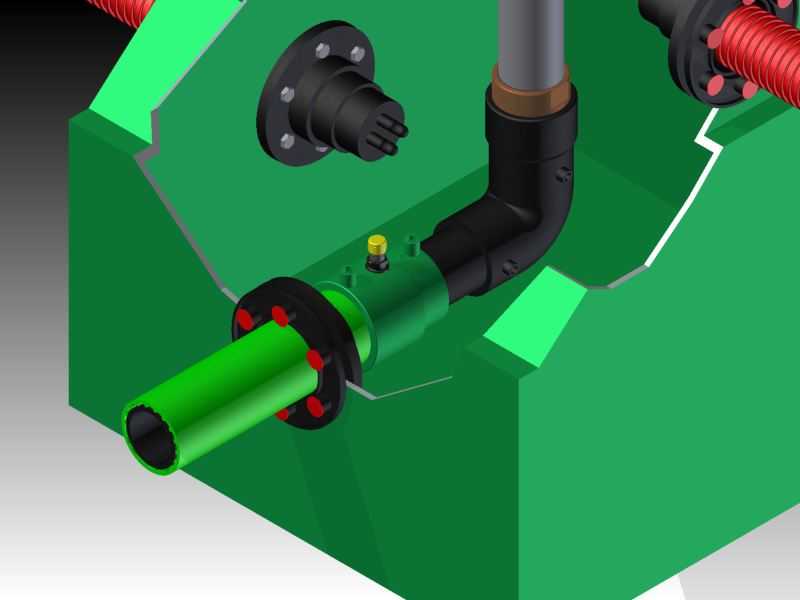

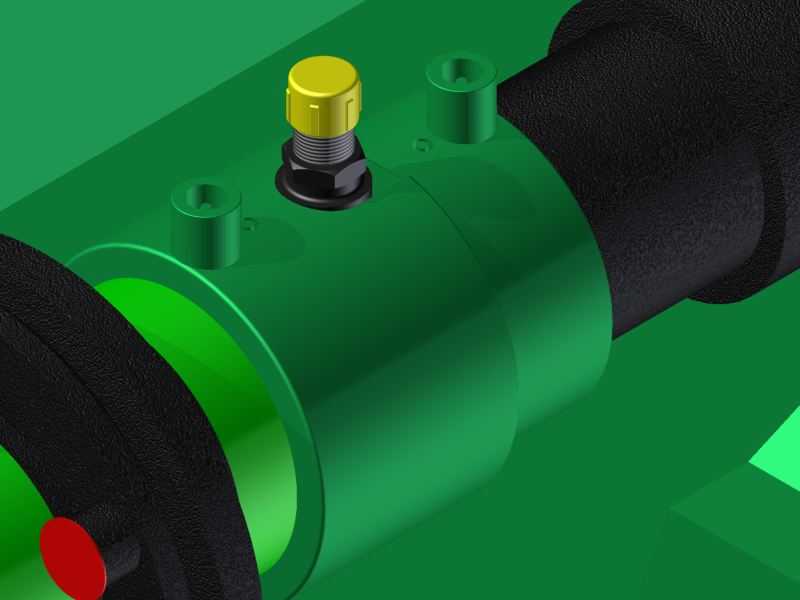

　　管路系统是该结构的重点。中央竖直管道通过法兰盘与上部设备接口对接，下端经弯头转换为侧向走向，管道中段设置黑色环形密封或隔套，用于表达穿板位置的定位与密封关系。两侧横向长管分别代表燃油输送或油气回收相关管路，管径较大，穿入槽壁处采用带红色紧固点的法兰压盖结构，模拟螺栓周向压紧。前端绿色短管与黑色弯管、阀件组合，形成低位接入或检修支路。各管道的空间高度、伸出长度和法兰朝向都直接决定现场能否与埋地管线、加油机内部油路顺利对接。

　　设计思路上，油槽先以安装外轮廓为约束，再反向安排内部管路。加油机底座宽度、深度和基础预留坑尺寸决定槽体最大外形；槽壁与管道之间需要保留保温、防腐层或密封件的安装余量；法兰外侧要保证手部和工具能够接近，不能出现螺栓被侧壁遮挡的情况。竖直管顶部法兰承担与上部模块的对中任务，其中心位置应与加油机内部油路接口保持一致；侧向长管穿出槽壁后，需要与站场埋地管方向匹配，因此模型中管道轴线、法兰孔相位和弯头角度都应按真实装配关系建立。

　　壳体外形方面，顶部翻边构成主要承载和密封边界，侧壁折边、局部凸台和焊接节点用于提高刚度。油槽下部与基础接触区域应保持稳定支撑，侧壁开孔周围需要补强，以承受管道重量、法兰紧固力和轻微振动。若用于加工制造，板材厚度、焊接坡口、焊缝连续性以及试压检漏要求都需要在工程图中进一步明确；若用于现场布局校核，则应重点检查槽体与加油机立柱、底框横梁、地面检修口和外部管线的干涉情况。

　　安装时，槽体通常先就位并找平，再完成穿管、法兰对中和密封件压紧。竖直管上方连接加油机内部油路，侧向管道接入罐区来油或油气回收系统，低位接口可根据工艺需要连接排污、检测或辅助管路。所有穿壁位置既要固定管道，又要允许制造误差和微小位移，因此法兰压盖、密封垫和管接头的同轴度十分关键。槽体开口上方还需预留盖板或检修面板，使运维人员在不拆卸整机的情况下观察接头状态、处理渗漏和更换密封件。

　　该三维结构完整表达了油槽壳体、翻边安装面、穿壁法兰、竖直输油管、侧向长管、低位弯管及连接附件的相对关系，适合用于加油机底部管路布置校核、站场设备安装协调、钣金焊接结构讨论以及运维空间检查。建模时通过不同颜色区分壳体、管路、密封件和紧固部位，能够清晰呈现油路走向与装配边界，也便于在后续设计中继续补充人孔盖、液位检测、渗漏报警或接地附件。
