四缸引擎排气歧管弯管总成结构

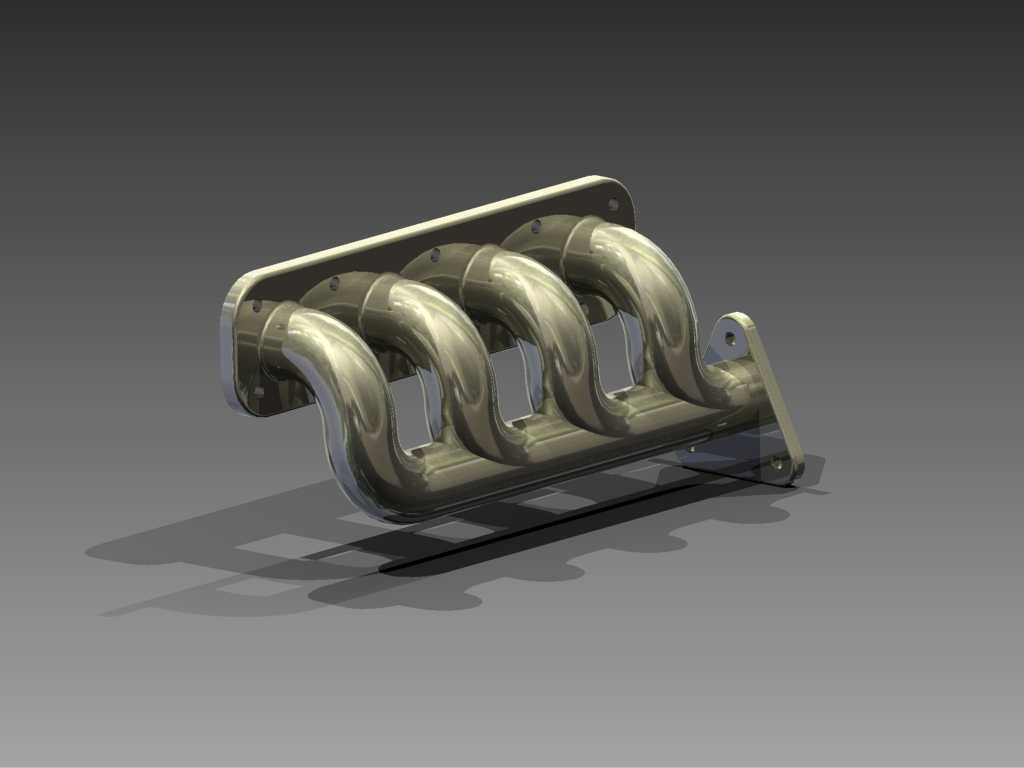

　　这套四缸发动机排气歧管结构，面向直列四缸内燃机的排气汇集需求展开，在整车动力舱、台架试验机组以及小型工程机械动力单元中都属于直接影响排气效率与热管理表现的关键部件。歧管的核心作用，是把四个气缸按点火顺序排出的高温废气，从缸盖侧的独立排气道逐步引导、汇总到单一出口，再向后输送至三元催化、涡轮增压器或消声系统。建模时没有把管路简单处理成等径直管，而是按照各缸排气口的相对位置、缸盖法兰面的安装姿态以及下游排气系统的接口方向，逐段布置弯曲流道。四个弯管从法兰侧呈并列排布，管身通过连续平滑的弧形过渡向汇合端收拢，既保留各缸气流的独立引导段，也在靠近出口处形成稳定的汇集区域。

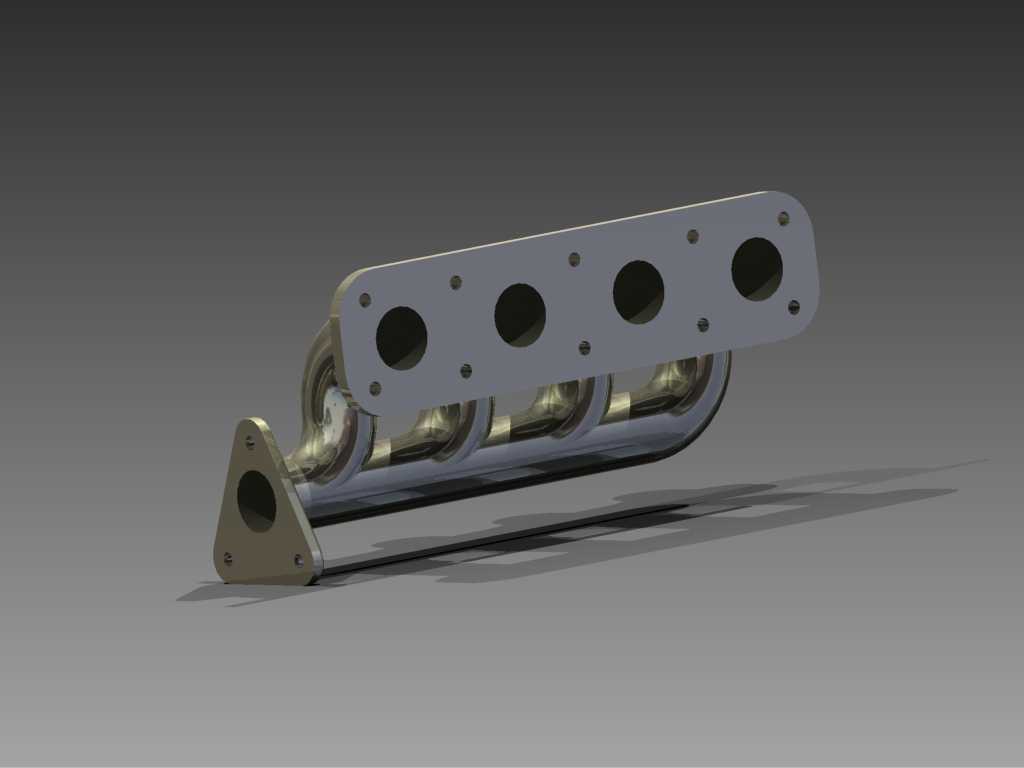

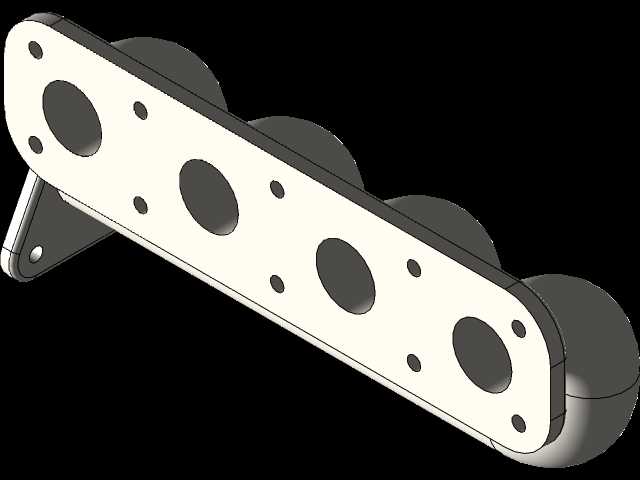

　　从实际用途看，排气歧管工作时直接承受气缸排出的脉冲高温气流，管路内壁的平顺性会影响排气背压、扫气效果和各缸排气一致性。设计中各支管路的走向尽量控制弯曲半径，避免急折、突变截面和局部凹陷，使废气在管内保持连续流动；相邻管路之间保留合理间隙，既考虑热态膨胀后的避让，也减少管壁相互辐射加热。缸盖连接侧采用长条法兰结构，法兰面上对应四个气缸排气口布置安装孔，孔位与缸盖螺纹孔、排气道口密封带保持匹配。法兰厚度需要兼顾压紧密封、热变形抵抗和整机重量，过薄会在热循环中出现翘曲，过厚则增加动力舱顶部重量并占用布置空间。

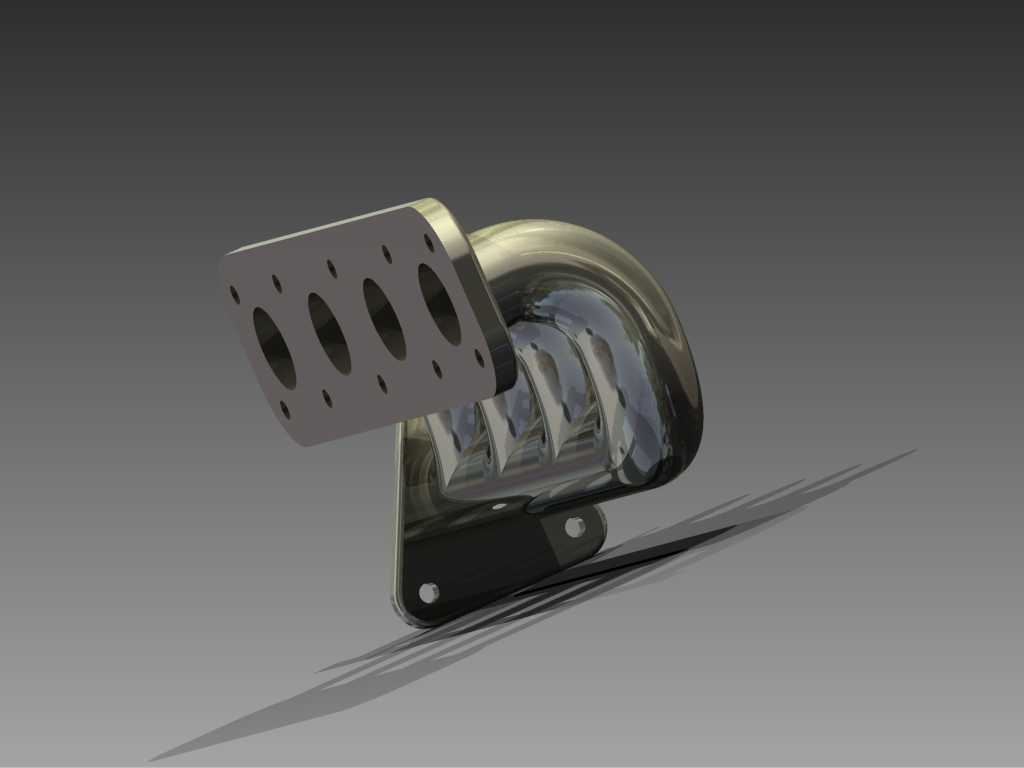

　　外形尺寸与安装边界是这类部件建模时必须反复核对的内容。法兰长度由四缸排气道间距决定，宽度则要覆盖密封面并留出螺栓压紧区域；管路向外侧隆起的高度不能与发动机罩盖、隔热板、转向助力管路或线束发生干涉。模型中端部还设置了带孔的辅助安装支耳，该结构用于在排气系统后段或附属支架上形成固定点，分担歧管自身重量和振动载荷。支耳位置不能随意布置，需要避开高温区的应力集中点，同时保证螺栓工具具有操作空间。管路出口端的朝向决定了后级部件的连接路线，若匹配自然吸气机型，出口通常对接催化器或前排气管；若匹配增压机型，该位置则需与涡轮机壳入口重新校核。

　　建模思路上，先依据缸盖接口建立基准法兰，再按四个排气口中心生成各支管的空间路径。路径阶段就要同步检查管间最小距离、法兰螺栓装拆空间以及周边零部件包络。管壁采用统一壁厚逻辑，但在法兰焊接区、支管汇合区和支耳连接区需要考虑局部加强或过渡圆角。弯管段的曲面连续性直接决定后期加工可行性，无论是铸造不锈钢歧管、焊接弯管总成，还是冲压半壳焊接结构，都需要避免曲面褶皱和截面畸变。汇合区不宜形成突兀的空腔，过大的容气空间会削弱脉冲效应，过小又会造成气流相互干扰。

　　在工程应用中，这类歧管不仅要满足通气功能，还要面对热膨胀、振动疲劳和密封可靠性。冷态装配时法兰面与缸盖贴合，发动机达到工作温度后，管系会沿长度和高度方向产生热伸长，因此支耳、出口连接和法兰约束之间要留有柔性补偿余地。模型把螺栓孔、定位面、管体曲率和支架接口都清晰表达，便于后续进行密封垫片选型、焊接夹具设计、隔热罩包覆以及整车干涉检查。对于结构设计人员而言，该件的价值不在外观造型，而在于把缸盖接口、排气流道、热态变形和安装维护边界统一到同一套三维结构中，为样机试制和后续性能优化提供可直接校核的几何基础。
