小型边角塑料粉碎回收设备结构

　　这套小型塑料粉碎设备的三维结构，面向注塑车间边角料、试机废料、小型浇口凝料以及薄壁塑料件的就地破碎回收场景。在实际生产现场，注塑机周边常会产生尺寸不一的流道凝料、不合格外壳、修剪下来的薄片料边，如果直接堆积转运，既占用周转箱空间，也会增加后续集中破碎的等待周期。该设备把破碎腔体、进料过渡、动力连接和安装界面压缩在较小边界内，适合放置在机台旁、检测工位边或者小型回收区域，对低批量、多品种塑料废料进行快速减容处理。

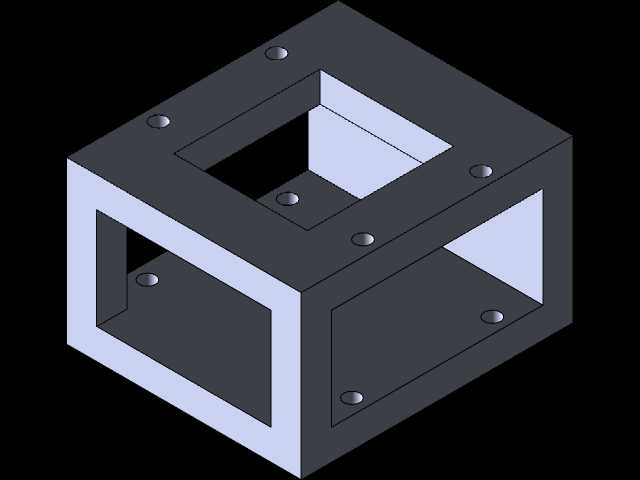

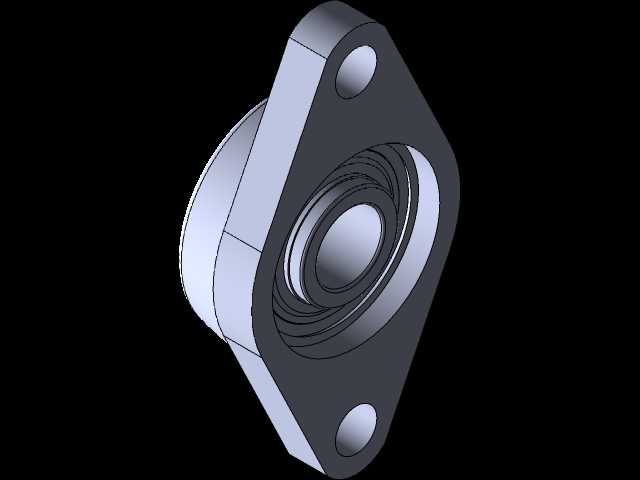

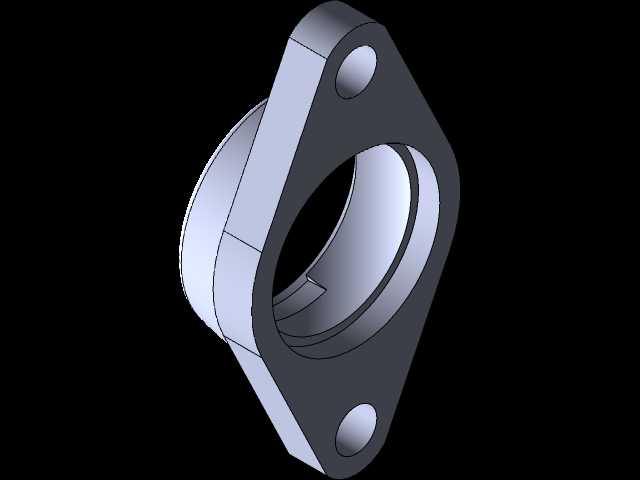

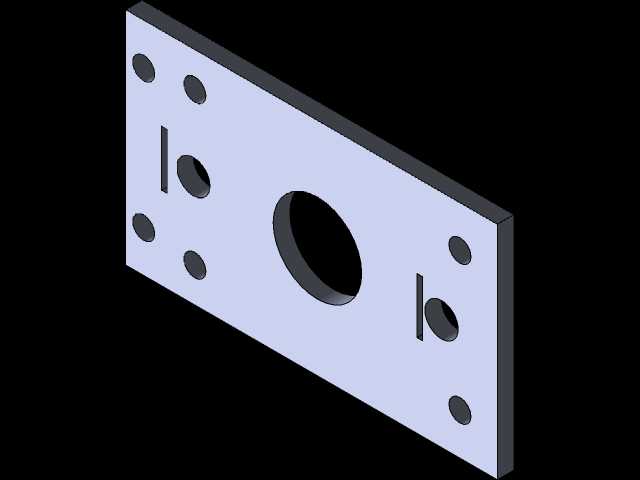

　　从结构表达上看，模型重点呈现了粉碎腔前端的安装法兰与中心工作区域。法兰采用菱形外轮廓，两端布置安装孔，孔位围绕中心腔体对称分布，这种形式比圆形法兰更利于在有限板面上确定方向，也能减少紧固件周围的多余材料。安装时，法兰贴合设备支架或腔体侧板，紧固件穿过两端孔位后形成稳定约束；中心凸台与相邻壳体保持同轴关系，保证转子、刀组或主轴组件装入后回转中心不偏移。对于需要频繁检修的小型粉碎设备而言，外露的法兰边界也方便拆装定位，维修人员不必在复杂包覆结构内寻找配合面。

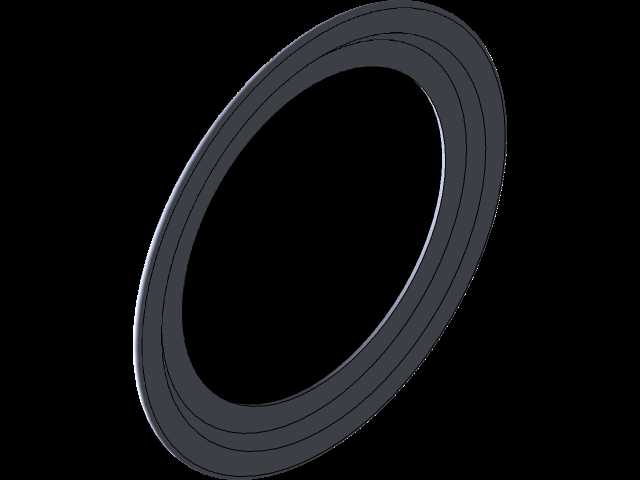

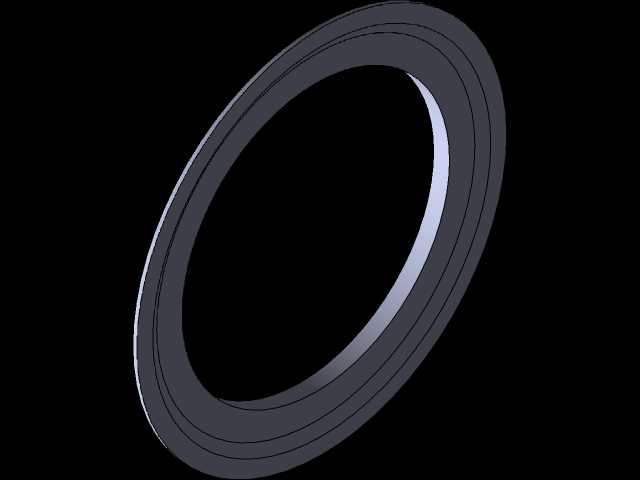

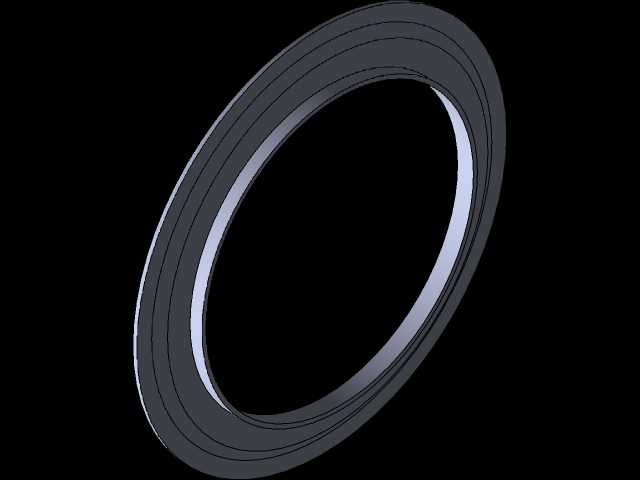

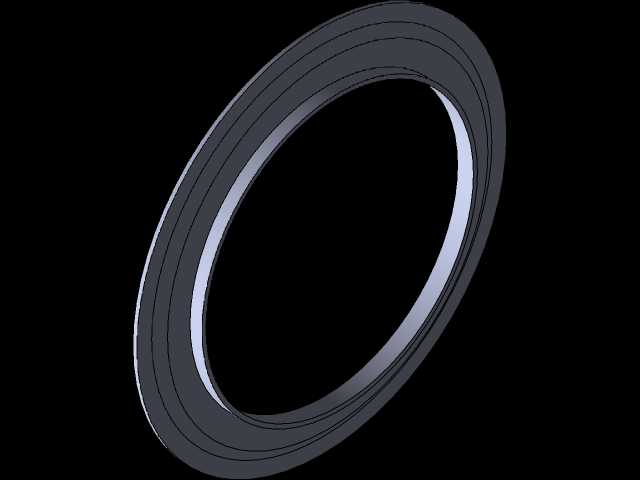

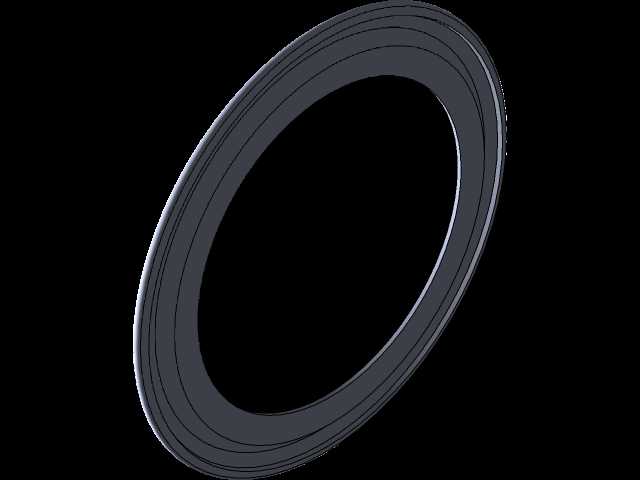

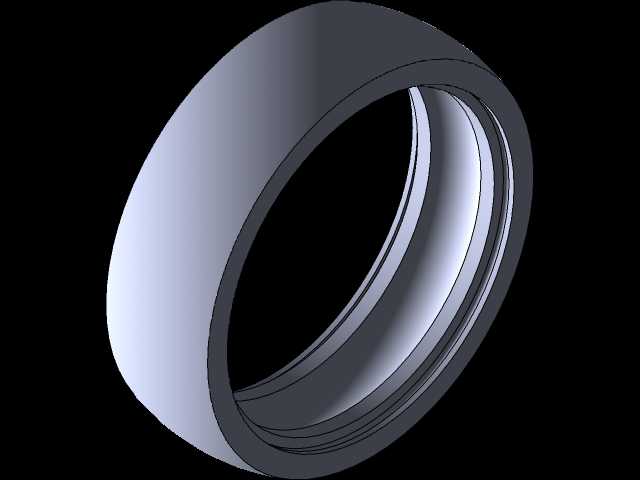

　　腔体内部采用多层环形台阶结构，台阶并非单纯装饰，而是承担轴向定位、密封限位和零件叠装的作用。靠近外侧的大直径环面可与壳体止口配合，形成径向约束；向内逐级收缩的环槽可容纳轴承、隔套、密封件或刀座支撑件，使不同功能零件在同一轴线上有序排布。中心圆孔区域对应主轴或转子通过位置，周围环形壁面需要承受物料被剪切、撞击时产生的交变载荷，因此在建模时应保证壁厚过渡连续，避免在台阶根部出现尖锐缺口。若后续投入工程详图设计，还需在环槽转角处设置合理圆角，以降低应力集中，并为密封件预留压缩量。

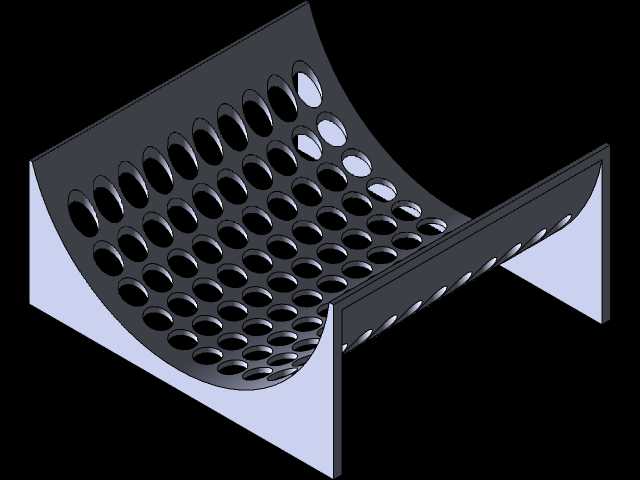

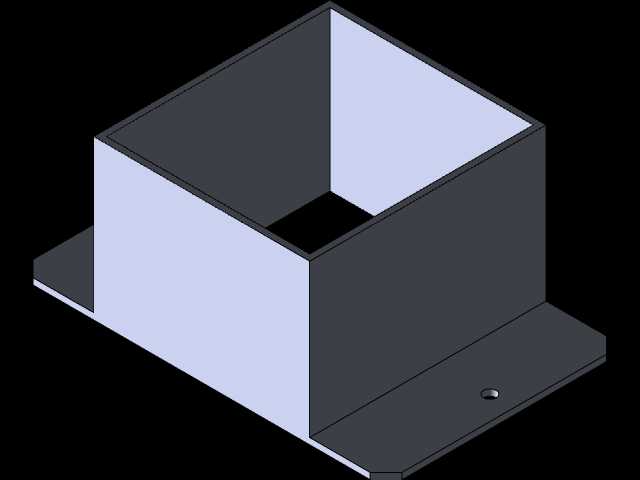

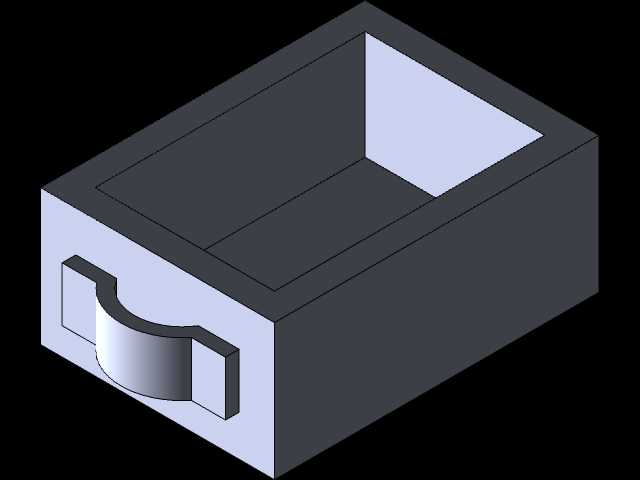

　　设备的功能核心在于把进入腔体的塑料废料限制在转子与定刀、筛网或衬板之间，通过剪切、冲击和挤压使物料尺寸缩小。小型机型通常不追求大产量，而强调启停方便、清理快捷、占地紧凑。针对浇口料和薄壁件，破碎腔入口需要引导物料落入刀组作用区，避免片状废料在入口处搭桥；腔体侧面则应考虑筛网或出料间隙，使达到尺寸要求的碎料及时排出，减少重复切削带来的温升和粉尘。模型中法兰与中心腔体的层次关系，为布置这些内部构件提供了清晰的装配基础。

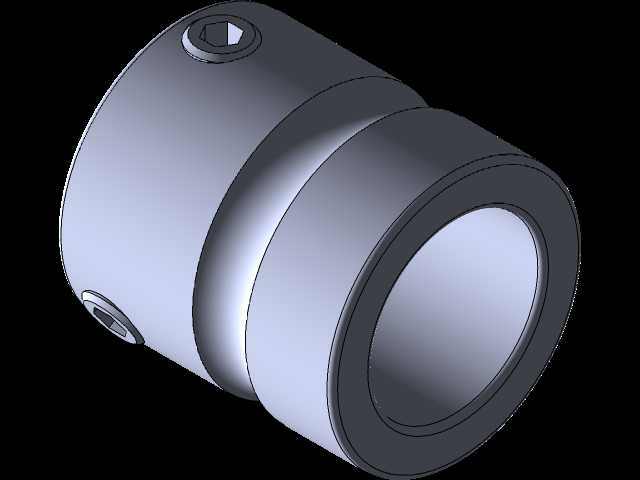

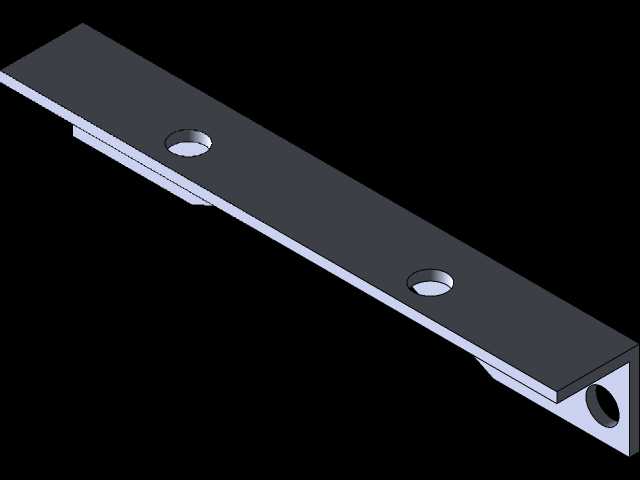

　　设计思路上，该结构没有采用复杂的整体箱体外露，而是把安装连接面和工作腔入口集中在一个零件上表达，便于工程师检查配合关系。菱形法兰的两孔布局适合轻载、小型设备的固定需求，其孔边到外缘的距离需要满足紧固件扳手空间，孔中心到腔体凸台的距离也要避免螺栓压紧区与内部空腔发生干涉。中心凸台向外伸出，可作为轴承座或联轴器侧的支撑界面；凸台外圆与法兰平面之间应保持垂直，否则主轴装入后会出现偏载，表现为轴承发热、刀片间隙不均和设备振动增大。

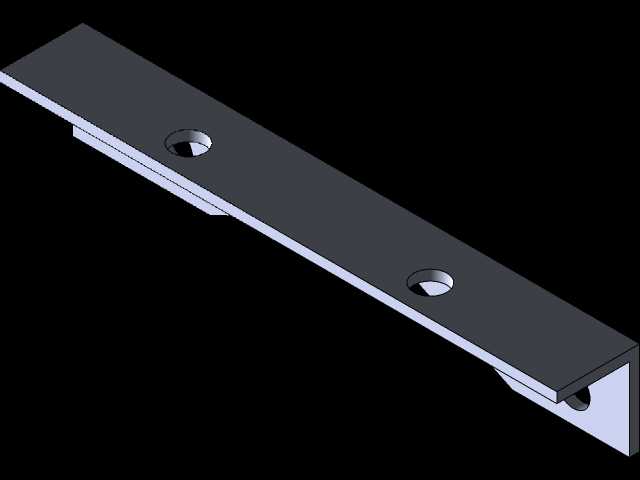

　　从安装边界看，该部件前方需要预留转子或轴系拆装空间，法兰背面则贴合机架安装面，两个安装孔的中心距决定了支架螺柱位置。选型或改造时，不能只核对中心孔径，还要同时确认法兰最大外形、凸台高度、环槽深度以及紧固件头部空间。若将其用于现有小型粉碎机替换设计，应先测量原机腔体内径、主轴直径、轴承位长度和刀组旋转包络，再判断模型中的台阶尺寸是否能够承接原有零件。对于新增设备，则可以依据处理物料的最大块度确定进料口和腔体直径，再反推法兰固定点与机架梁的位置。

　　在三维建模过程中，这类零件适合以回转主体加菱形法兰轮廓的方式构建：先完成中心轴线和各级环槽，再生成两侧安装孔与法兰外形，最后检查内腔、孔位和凸台之间的最小壁厚。由于粉碎设备工作时存在振动，法兰面不宜做成薄而平的简单板片，模型中凸台与法兰交接处的材料增厚区域，能够提高局部刚度。实际工程中还可在腔体易磨损位置增加衬板或可更换套，使外部安装件保持不变，仅维护内部接触物料的零件。

　　整体来看，该结构围绕小型塑料废料破碎的紧凑化需求展开，既体现了法兰安装、腔体定位、轴系支撑等机械要素，也保留了内部刀组、筛网和传动部件继续细化的空间。对结构设计人员而言，它的价值不在于单一外观造型，而在于通过清晰的同轴环腔和对称安装界面，把小型粉碎设备最关键的装配约束、受力边界和维护空间直观表达出来，为后续详细设计、机架配套和选型校核提供依据。
