带斜向进料结构的脱水瓶粉碎设备

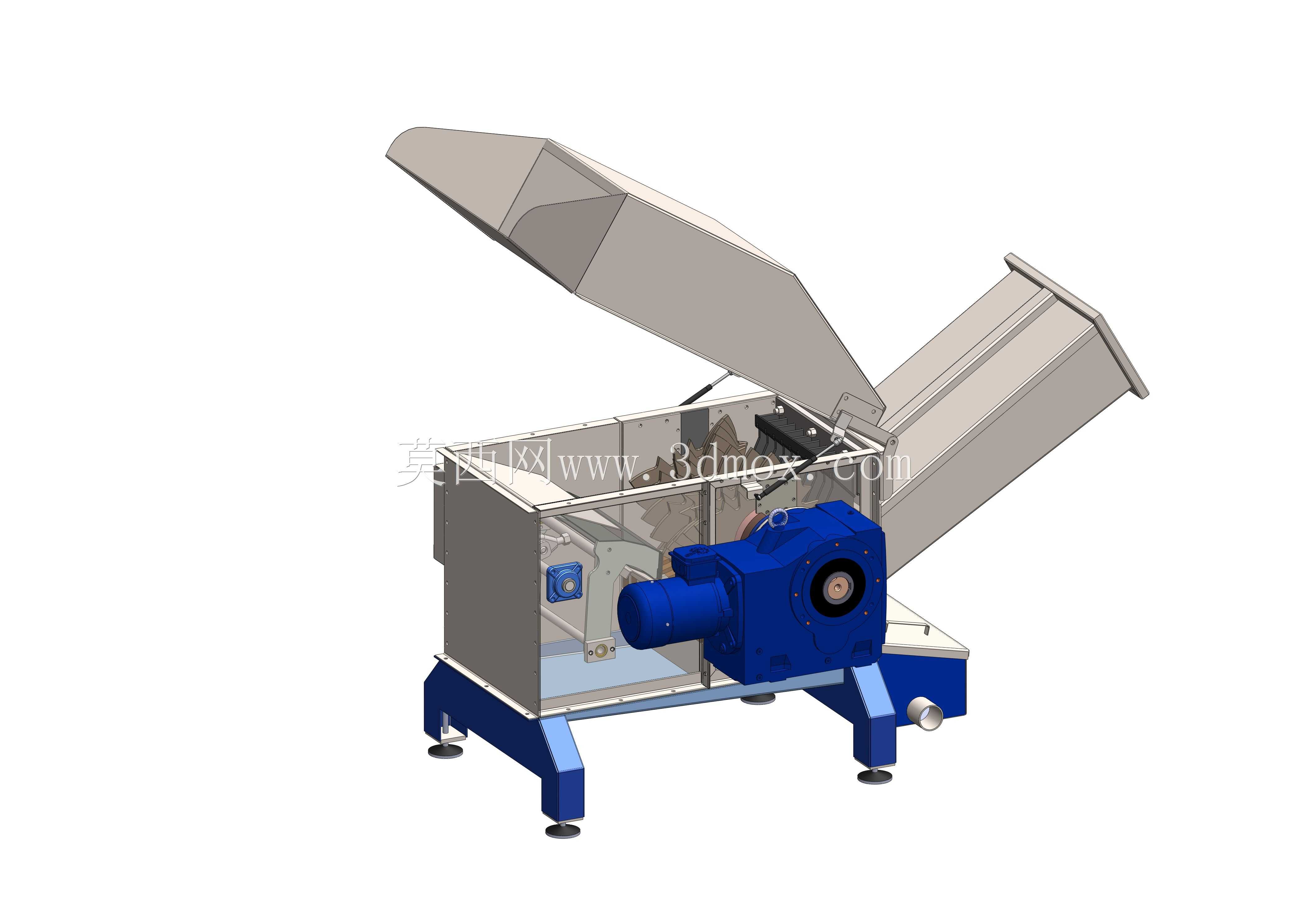

　　在PET瓶回收清洗生产线的前端工段，这类脱水瓶粉碎设备承担着经初步脱水处理后的废弃瓶体破碎减容工序，区别于常规通用破碎机，其结构设计完全适配带少量残留水分的塑料瓶进料工况，避免湿料黏附腔体内壁造成的卡料、堵料问题。从三维结构来看，设备整体采用分体式机架布局，底部四个可调式支撑脚可根据现场安装地面的平整度调节高度，单支支撑脚调节行程覆盖±15mm范围，安装时无需额外浇筑预埋基础，直接放置于硬化车间地面即可完成固定，整体设备占地长度约1.8m、宽度约0.9m、进料口顶端距地面高度约1.6m，适配常规车间2.5m以上层高的安装要求，无需对厂房结构做额外改造。斜向上布置的进料溜槽与水平方向呈32°夹角，溜槽内壁做光滑圆弧过渡处理，

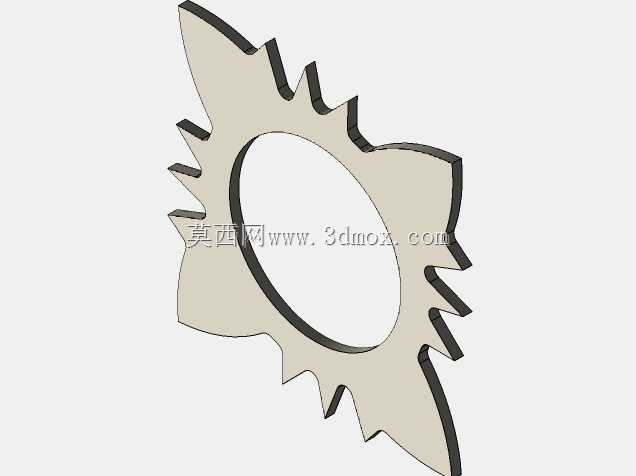

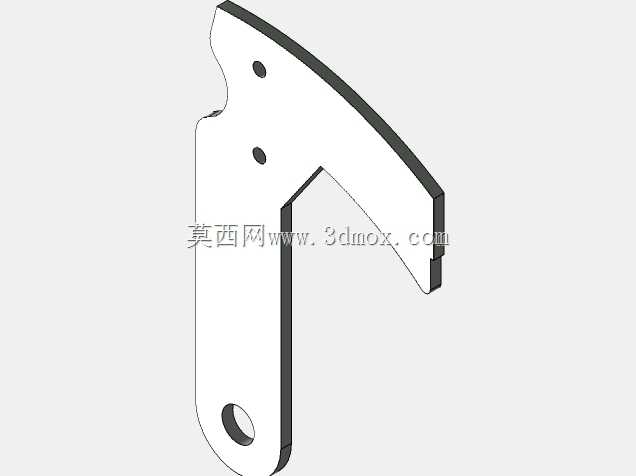

　　避免瓶体在进料过程中卡滞，溜槽顶端配置可向上翻起的防护盖板，盖板与腔体铰接处设置阻尼限位结构，翻开后可自动保持开启状态，方便日常检修时清理腔体内残留物料，同时盖板闭合后可完全遮挡粉碎腔体作业区域，防止破碎过程中碎料飞溅造成安全隐患。粉碎腔体采用厚度8mm的碳钢板折弯焊接成型，腔体内部的动刀组采用交错式排布设计，相邻动刀之间的轴向间隙控制在2mm以内，可将投入的塑料瓶剪切为10-15mm规格的均匀碎片，既满足后续清洗工序的物料尺寸要求，又避免过度粉碎造成的粉料损耗。腔体侧方配置的传动单元采用直联式布局，动力输出端与刀辊主轴通过胀套连接，相比传统皮带传动结构，传动效率提升12%以上，同时减少了皮带张紧维护的工作量，

　　传动单元外部设置全封闭防护罩，可阻挡车间内的粉尘、水汽侵入传动部件，延长轴承与密封件的使用寿命。设备底部设置倾斜式出料导槽，破碎后的物料可依靠自重沿导槽滑出，直接接入下方的输送设备或集料箱，无需额外配置出料输送装置，简化了整条回收线的设备配置。设计过程中针对湿料破碎的工况做了多处针对性优化：腔体底部设置均匀分布的沥水孔，破碎过程中从瓶体脱离的残留水分可通过沥水孔直接排出，避免积水在腔体内积存造成物料粘连；刀辊两端的密封结构采用双重骨架油封搭配水封的组合形式，可阻挡粉碎过程中的污水、碎渣进入轴承座，避免轴承过早磨损失效；机架与腔体连接位置设置减震垫，可降低设备运行过程中的振动传递，减少车间内的作业噪音。从实际应用场景来看，

　　这类设备除了用于PET脱水瓶的破碎处理外，更换不同间隙的筛网与动刀后，也可适配HDPE塑料瓶、小型塑料包装盒等轻薄类塑料废弃物的破碎作业，设备进料口的尺寸设计可同时容纳3-5个常规500ml塑料瓶同时进料，单小时处理量可达300-500kg，完全匹配中小型塑料回收生产线的产能需求。三维建模过程中对所有运动部件做了干涉检查，确认刀辊旋转过程中与腔体内壁、定刀、进料溜槽之间均保留足够安全间隙，不会出现运动剐蹭问题，同时对设备的维护拆装路径做了模拟验证：更换动刀时仅需翻开进料防护盖板，即可从腔体上方完成刀具的拆装紧固，无需拆解进料溜槽或其他外围结构，大幅降低日常维护的操作难度。设备整体的重心经过优化设计，满负荷运行时的重心投影完全落在四个支撑脚围成的矩形区域内部，即使处理硬度稍高的硬质塑料件时也不会出现设备晃动、侧倾的问题，保障长期运行的稳定性。
