带可调风扇的铝合金笔记本散热托架

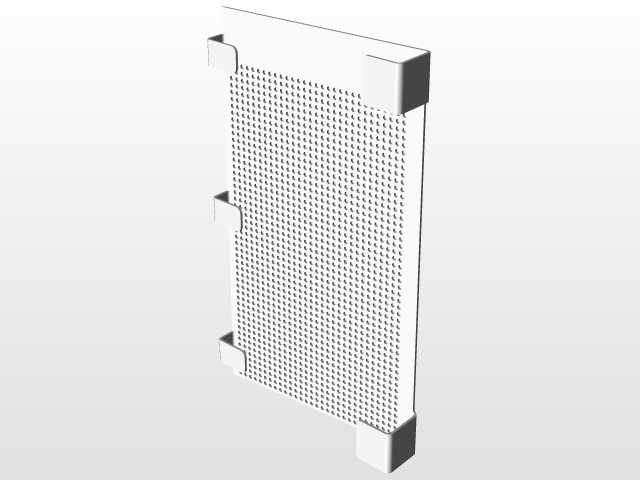

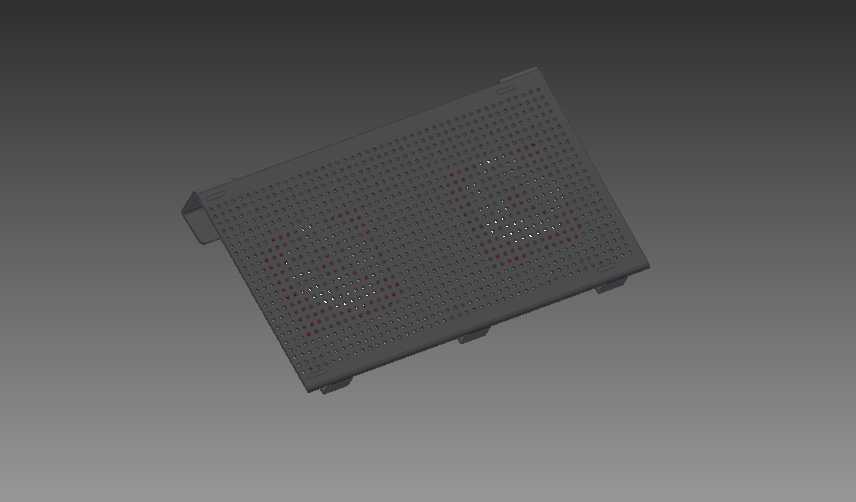

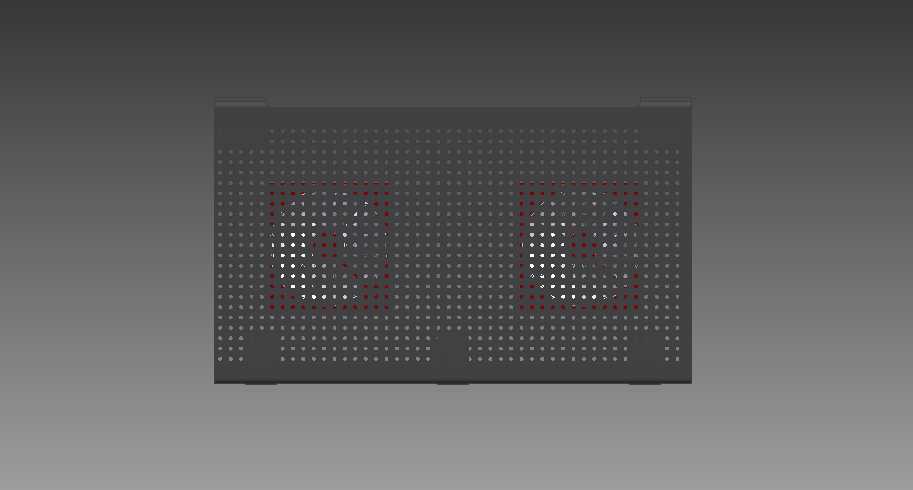

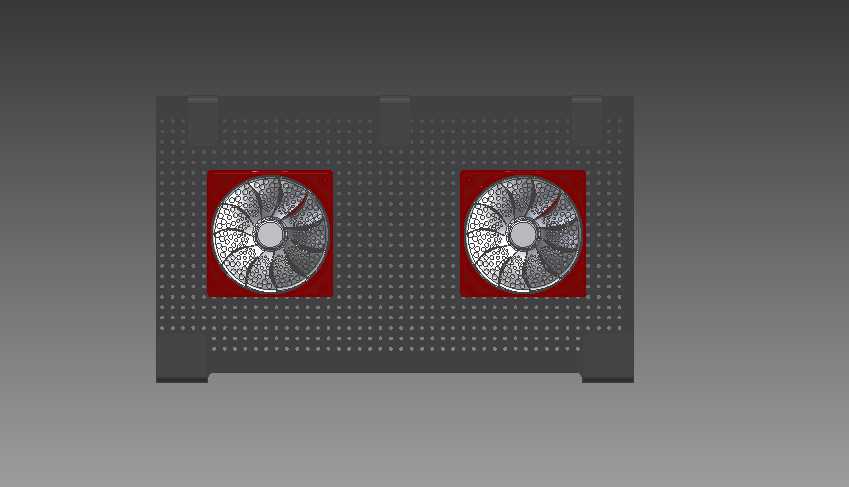

　　日常办公场景里，高性能笔记本长时间运行建模、渲染类软件时，核心硬件积热导致的降频问题一直是影响工作效率的常见痛点，这款铝合金材质的笔记本散热托架，正是针对桌面办公、实训工位这类固定使用场景设计的散热辅助装置。从结构设计逻辑来看，主体承托面采用铝合金材质，一方面利用金属本身优异的导热特性，能够快速传导笔记本底部壳体散发的热量，另一方面金属材质的结构刚性更强，长期承托大尺寸游戏本、移动工作站这类重量偏大的设备时，不会出现塑料托架常见的中部下弯变形问题，承托面的格栅式镂空设计，既减少了托架整体自重，也给底部气流留出了足够的流通通道，避免实心结构阻挡热量散出。托架底部设置的两个可调风扇，是整个装置的核心散热功能单元，

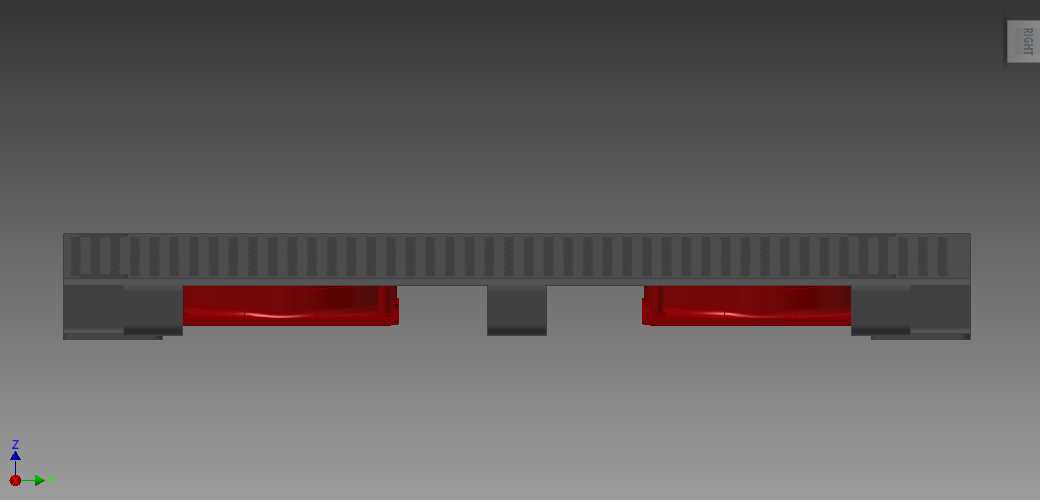

　　风扇位置对应笔记本常规布局下的核心进风区域，能够主动将外部低温空气导向笔记本底部进风口，强化内部散热风道的空气流量，相比无风扇的被动式散热托架，主动送风的结构能够在高负载工况下将笔记本底部温度降低十度以上，有效避免CPU、GPU因为温度过高触发功耗墙降频。风扇的可调设计，能够根据不同型号笔记本的进风口位置调整送风角度，也能根据设备负载高低调整送风强度，兼顾低负载时的静音需求和高负载时的散热需求。托架底部的支撑脚垫采用分段式凸起结构，一方面将托架整体抬离桌面一定高度，让风扇进风侧有足够的空气吸入空间，避免进风受阻导致送风效率下降，另一方面分段式的脚垫布局不会遮挡桌面走线，方便用户在托架下方收纳键盘线材、U盘这类小物件，

　　也不会阻挡桌面本身的散热空间。从安装边界和适配尺寸来看，托架的承托面宽度和深度按照主流14到17英寸笔记本的底部尺寸设计，边缘做了小幅度的上翻限位结构，防止笔记本放置时从托架侧面滑落，同时限位结构的高度控制在3毫米以内，不会遮挡笔记本侧面的接口，方便用户插拔U盘、充电线、视频输出线这类外接设备。托架整体厚度控制在20毫米以内，闲置时可以竖直放置在桌面缝隙或者书架夹层中，不会占用过多的储物空间，整体重量控制在800克左右，短距离携带移动时也不会增加过多的负重。在结构细节处理上，承托面和笔记本接触的位置没有做尖锐的直角处理，所有边缘都做了R2以上的圆角打磨，避免刮花笔记本的金属外壳，风扇的固定结构采用隐藏式螺丝设计，

　　螺丝孔位全部设置在托架底部，不会在承托面留下凸起的螺丝头刮伤设备，风扇的供电线路沿着托架内部的走线槽布置，不会有明线外露影响整体整洁度，也避免线材被笔记本挤压破损。从实际使用的适配性来看，这款托架不仅可以用于笔记本散热，在需要给小型桌面路由器、移动硬盘盒这类长时间运行的数码设备辅助散热时，也可以直接放置使用，可调风扇的送风方向能够灵活调整，适配不同设备的进风位置，铝合金承托面的承重能力也完全能够支撑这类小型设备的重量，不会出现结构变形问题。在设计过程中，特意规避了很多散热托架常见的灯光冗余设计，整体外观采用哑光黑加金属红的风扇装饰配色，既不会因为灯光闪烁干扰办公时的注意力，也能和多数黑色、银色的笔记本外观形成协调的视觉搭配，风扇的转动部件做了动平衡校正，低转速运行时的振动幅度控制在0.1毫米以内，不会因为振动传导到笔记本，影响机械硬盘的运行稳定性，也不会产生额外的振动噪音。
