3.2mm村田谐振器电子元件结构

　　在消费电子、通讯终端设备的射频电路设计环节，贴片式谐振器是决定信号稳定性的核心被动元件之一，这类元件的三维结构建模，直接关系到PCB布局阶段的干涉检查、焊盘匹配设计以及整机堆叠的空间预留精度。本次呈现的3.2mm规格村田谐振器结构，完全按照实物量产封装尺寸还原，建模过程中优先考虑了SMT贴片工艺的适配需求，将元件本体的塑封外壳、金属电极端、内部谐振腔体的相对位置做了精准的尺寸约束，避免在PCB装配阶段出现元件偏移、焊盘虚焊或者与周边屏蔽罩、相邻元件发生空间干涉的问题。从实际应用场景来看，这类小尺寸谐振器广泛用在蓝牙模块、无线键鼠、小型物联网终端、便携医疗设备的射频时钟电路里，承担着稳定振荡频率、筛选特定频段信号的作用，

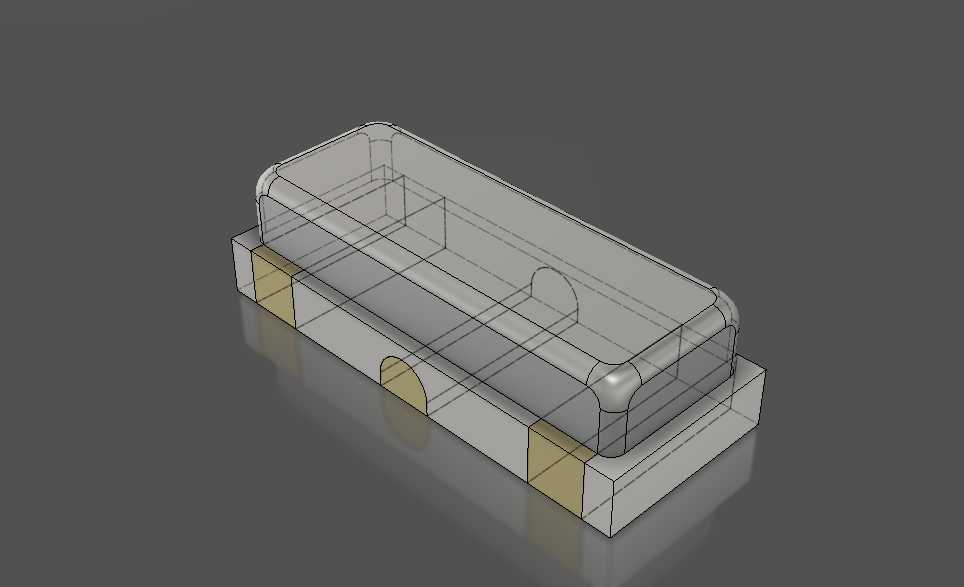

　　相比传统插件式谐振器，贴片封装的结构更适配回流焊工艺，能大幅提升产线的贴片效率，同时缩小整机电路的占用空间。设计这款元件的三维结构时，首先要明确安装边界：元件总长度控制在3.2mm，宽度与高度按照村田量产规格做了等比例还原，两端的金属电极做了倒角处理，对应PCB焊盘的设计需要预留0.1mm的焊锡爬锡空间，避免焊接时焊锡溢出导致电极短路。塑封外壳采用半透明的结构示意，是为了让结构工程师在做整机堆叠检查时，能清晰看到内部谐振腔体的位置，在布置周边金属屏蔽件的时候，避开谐振腔体的正上方区域，防止金属件距离过近影响谐振器的Q值，导致信号频率偏移。很多初级结构工程师在做PCB布局时，容易忽略这类小型被动元件的高度公差，

　　这款模型在建模时特意将外壳的顶部圆弧过渡、底部与PCB接触的基准面做了明确的基准约束，底部基准面完全贴合PCB表面坐标系，工程师在导入装配时不需要额外调整位置，就能直接完成元件的放置。另外，两端电极的厚度、电极与塑封本体的衔接位置也做了细节还原，在做DFM可制造性检查时，可以直接模拟吸嘴拾取元件的受力面，确认吸嘴的吸附位置不会压到塑封本体的薄弱圆弧处，避免贴片过程中出现元件破损、吸嘴吸附不稳导致的抛料问题。从功能特性来看，这款谐振器的塑封外壳采用高温LCP材质，能承受回流焊阶段的260℃高温，建模时外壳的壁厚按照0.2mm的量产标准设置，既保证了结构强度，又尽可能压缩了元件的整体体积，内部的谐振陶瓷片与电极的连接位置做了简化示意，

　　重点突出外部装配需要的所有尺寸边界，不会因为内部细节过多导致模型文件过大，影响整机装配的运行流畅度。在通讯设备的设计中，这类小型谐振器往往布置在射频芯片的周边，距离芯片的引脚长度不能超过2mm，否则会导致信号衰减过大，这款模型的尺寸精度控制在0.01mm以内，工程师在布线时可以直接参考模型的电极位置，调整布线长度，确保信号路径符合阻抗匹配要求。很多时候结构工程师与硬件工程师协同设计时，容易因为元件模型的尺寸偏差导致后期改板，这款结构完全对标村田公开的量产规格书尺寸，所有安装面、定位基准、电极位置都和实物保持一致，能有效减少协同设计中的沟通成本，避免因为模型尺寸错误导致的PCB打样失败。另外，模型的外壳圆角、电极的切角细节都做了还原，在做产品外观的透明件渲染、内部结构展示时，也能直接使用，不需要额外做细节补全。对于做通用元件库搭建的工程师来说，这款模型可以直接纳入标准贴片元件库，后续设计不同的通讯类、消费类电路板时，可以直接调用，不需要重复建模，提升整体的设计效率。在做整机的跌落仿真分析时，这款模型的重量、材质属性也可以直接赋予，模拟元件在跌落过程中与PCB焊盘的受力情况，提前验证焊盘的设计强度是否满足可靠性要求，避免量产之后出现元件脱落的问题。
