齿轮传动式玩具混凝土搅拌运输车

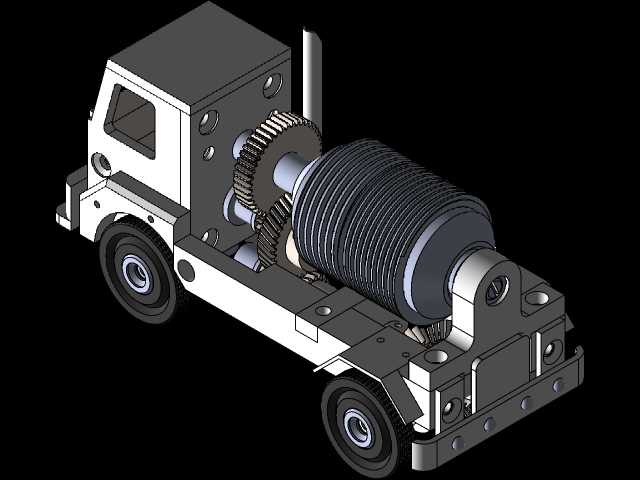

　　这套结构围绕一台小型玩具混凝土搅拌运输车展开，核心并不是单纯复刻车辆外观，而是把真实搅拌车的底盘布置、罐体支撑、动力传递和轮系关系压缩到可装配的小尺度机构中。整车前部采用简化驾驶室，保留前挡风区域、侧窗、车门轮廓和车头安装面，车身侧板上布置多组圆孔与凸台，既用于轴系定位，也让内部齿轮、支撑轴和车架连接关系能够外露检查。后部承载大直径搅拌罐，罐体通过前端轴承座和后部叉形支架固定在车架上，能够绕自身轴线旋转，模拟混凝土运输过程中持续搅拌、防止物料离析的工作状态。

　　从实际用途看，该作品更偏向机械原理展示与手工装配类玩具结构。真实工程车辆在商品混凝土转运中需要依靠搅拌筒低速转动，使筒内叶片不断翻动骨料、水泥和水；模型将这一功能抽象为可见的齿轮副与滚筒组件，使用者可以通过推动车辆或手动转动齿轮，观察罐体随传动系统旋转的过程。它适合用于机构认知、课程设计、装配练习以及3D打印件验证，也可以作为小型工程机械主题展示件。

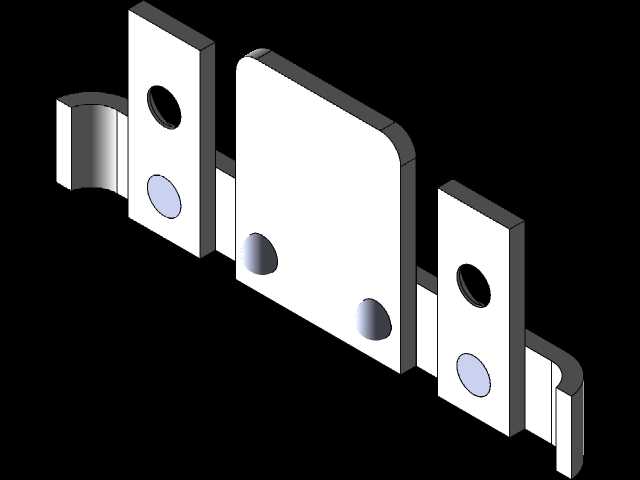

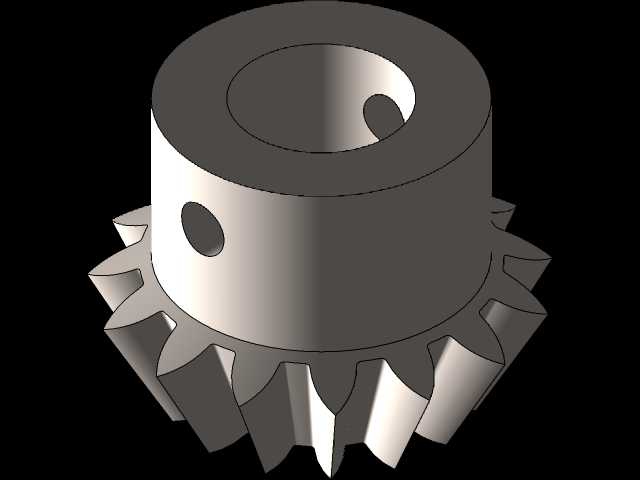

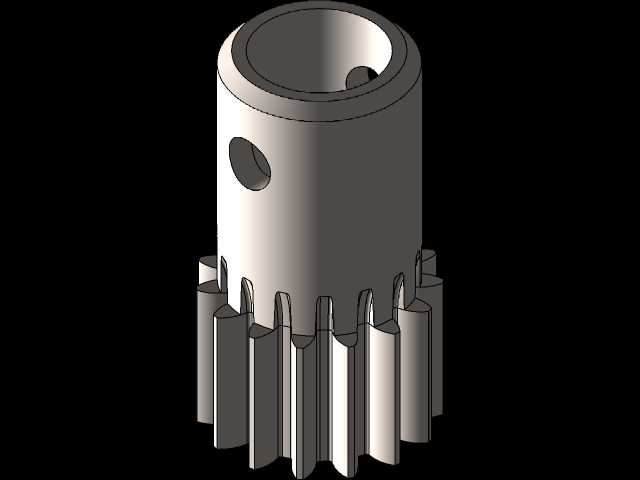

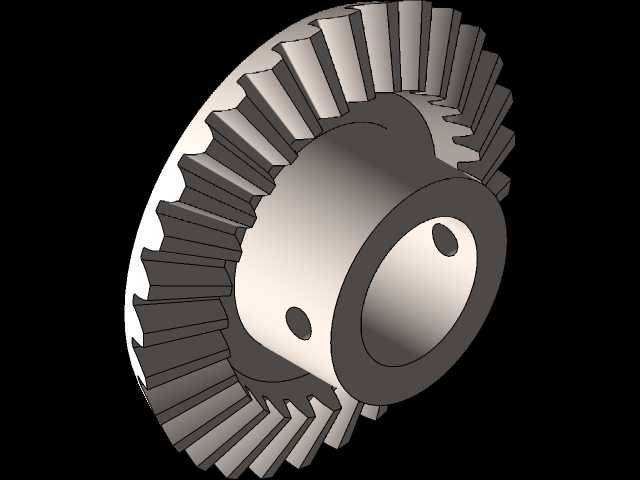

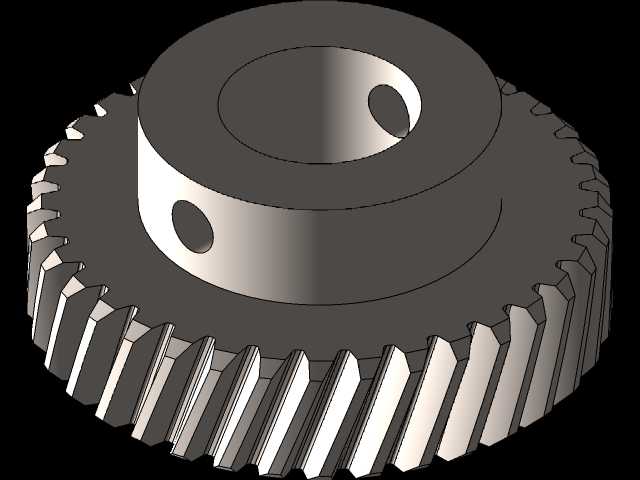

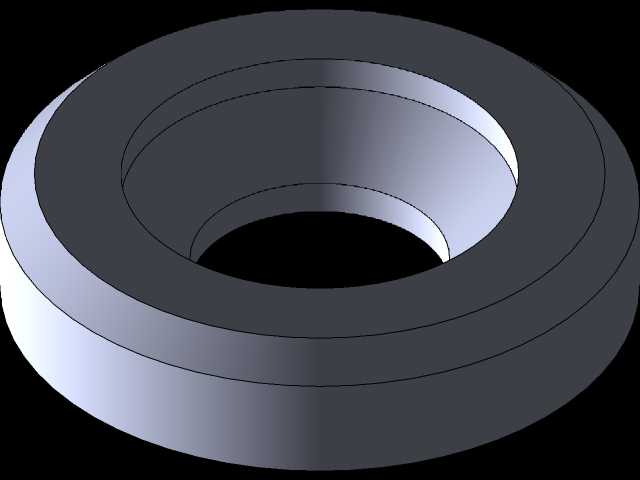

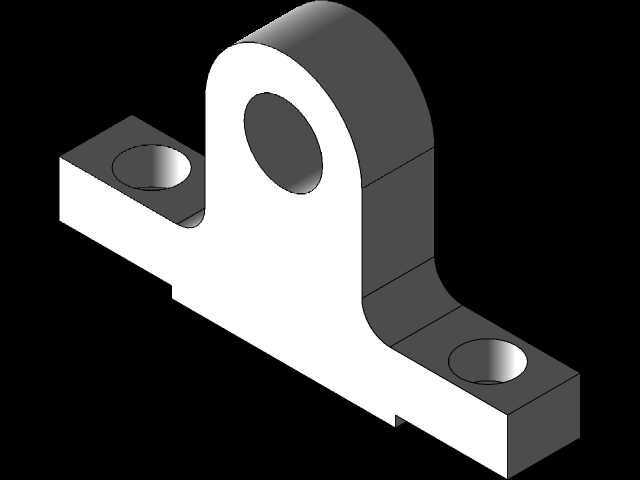

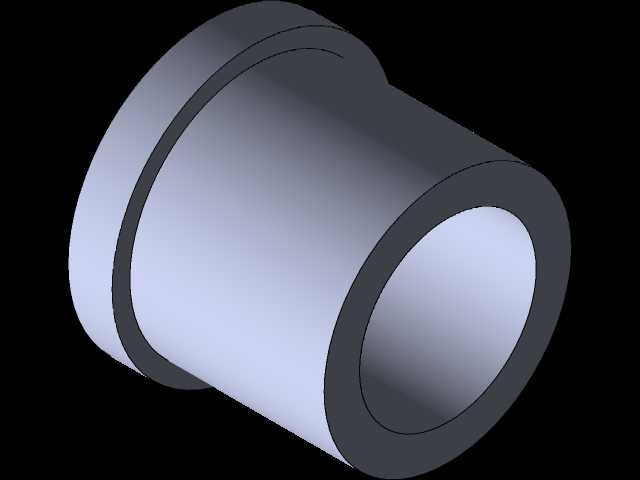

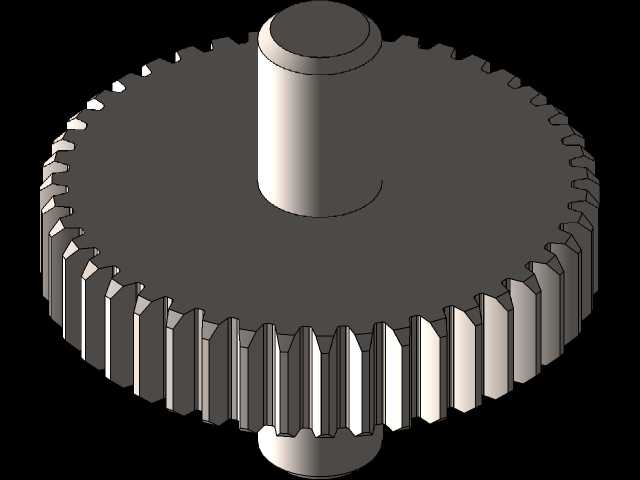

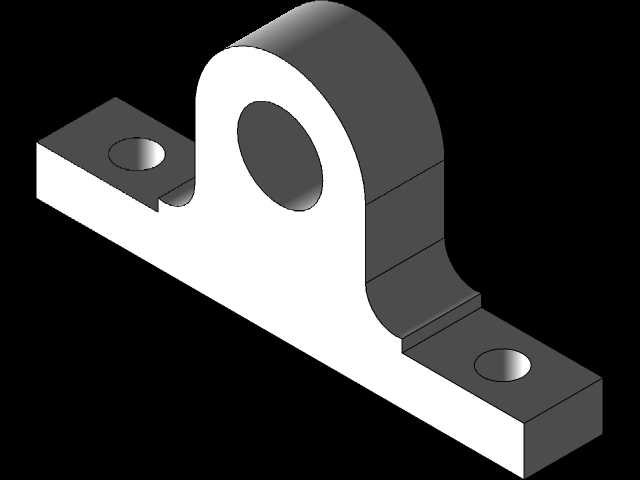

　　传动部分是模型的结构重点。车架中部布置了相互啮合的圆柱齿轮，齿轮与罐体轴端相连，动力经齿圈或小齿轮传递到搅拌罐。齿轮的位置需要同时满足齿侧间隙、轴孔同轴度和车架侧板间距三项约束：间隙过小会导致转动卡滞，间隙过大则会产生明显冲击和空程；侧板间距若不稳定，齿轮轴容易偏斜，啮合区会沿齿宽方向偏移。设计时在两侧板上预留轴承或衬套安装孔，使传动轴承受径向力时不直接磨损塑料板件。罐体前端与传动端连接，后部由带圆弧承托面的支架限位，支架顶部设置铰接式压盖或销轴孔，方便拆装时将罐体抬入或取出。

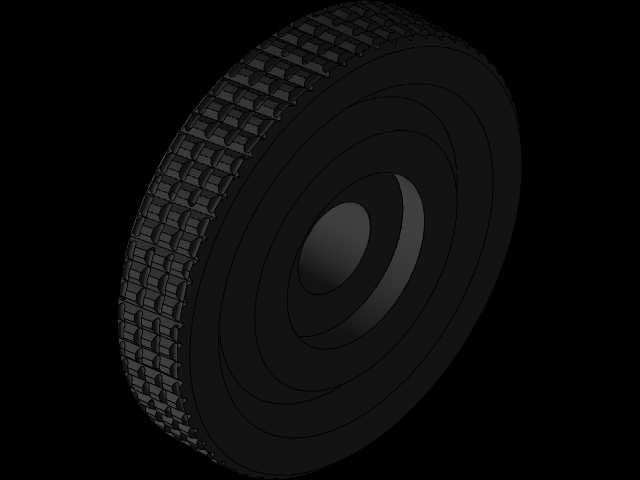

　　外形与安装边界上，整车长度主要由驾驶室、齿轮传动区和搅拌罐三段决定。搅拌罐直径最大，占据车架上方主要空间，因此罐体中心线高度必须兼顾车轮半径、车架梁厚度和下部传动件避让。若罐体过低，筒壁会与车架或齿轮发生干涉；若过高，则整车重心上升，推动时容易侧翻。车轮采用橡胶质感外圈加轮毂的形式，轮毂中心孔与车轴配合，前后轮距需要支撑车架悬臂，尤其在后罐体重量集中的位置，后轮轴承承载更大，应适当加宽轮座或增加轴套长度。车头下方设置保险杠和连接块，尾部保留牵引或挂钩孔位，使模型在桌面演示时具有完整的前后边界。

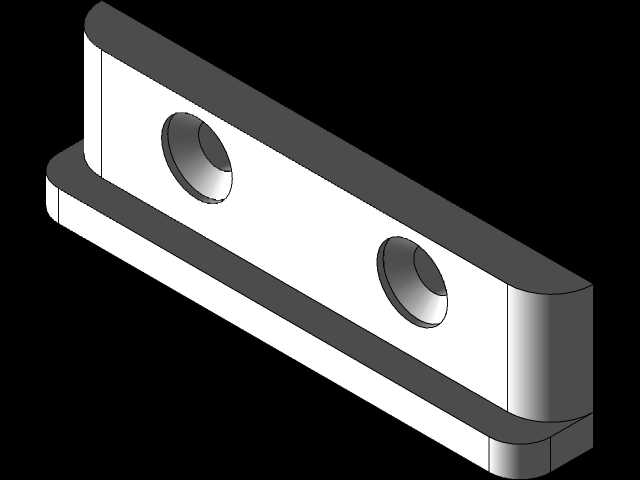

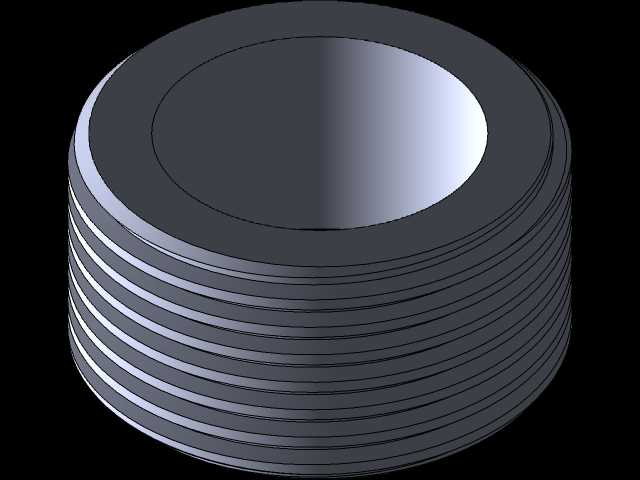

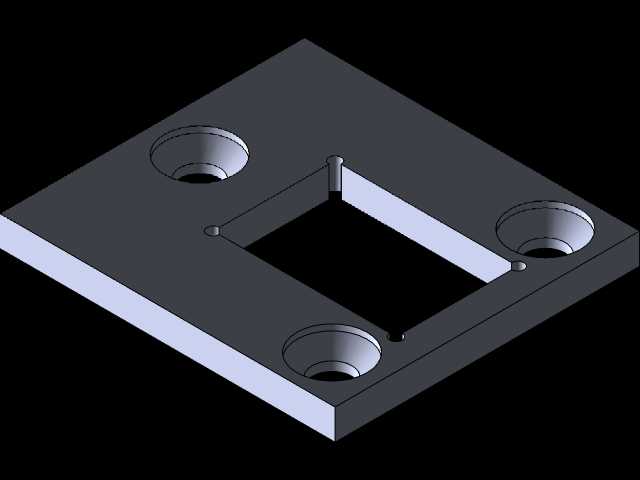

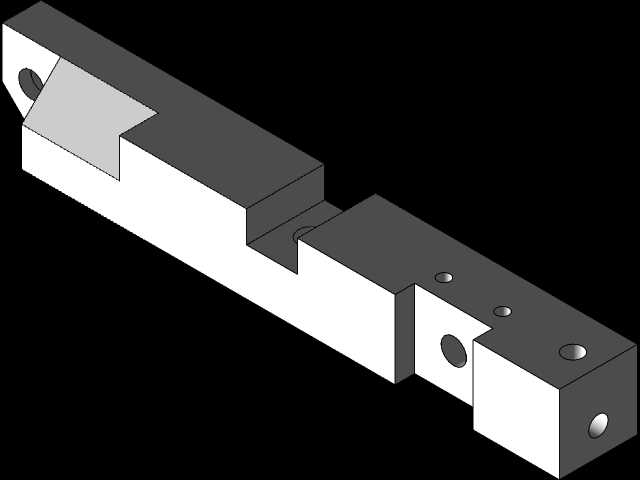

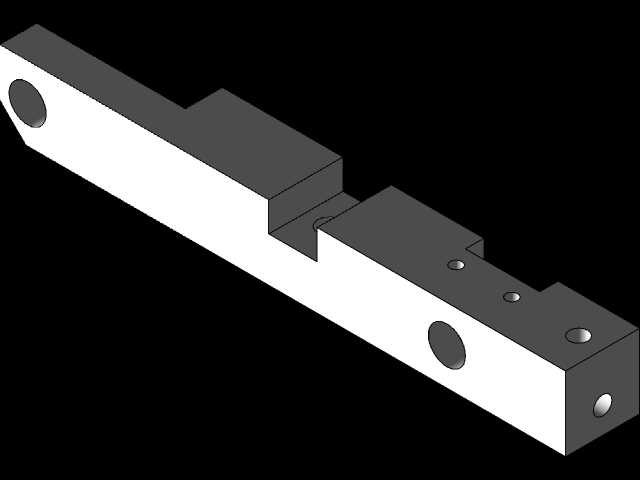

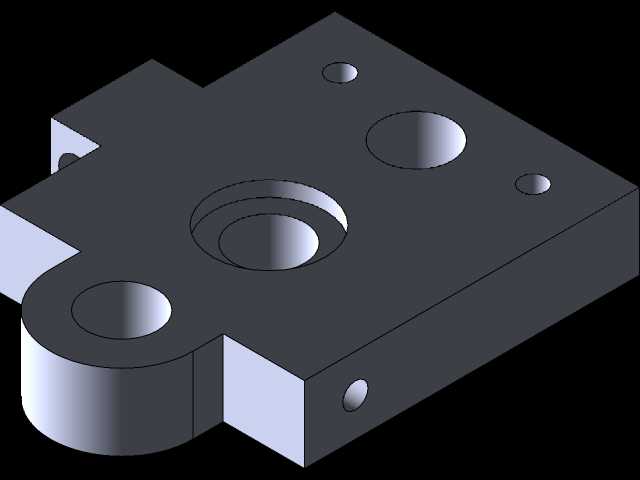

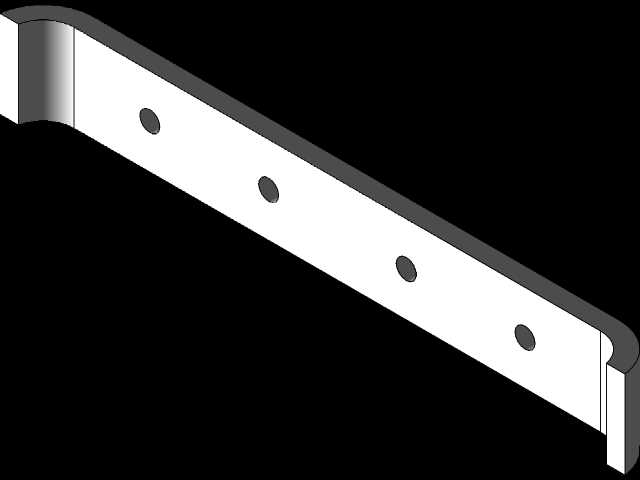

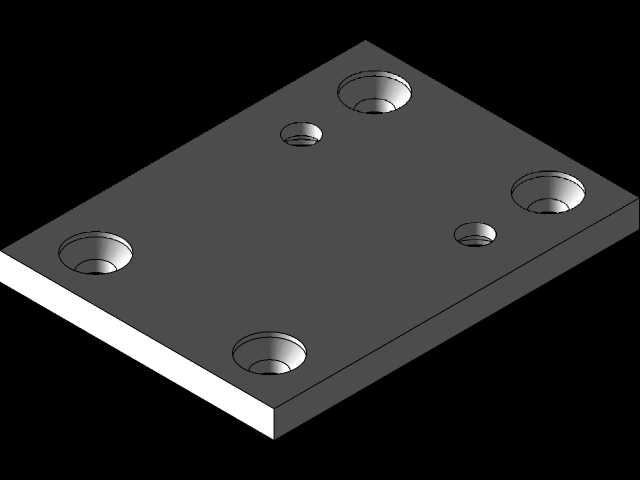

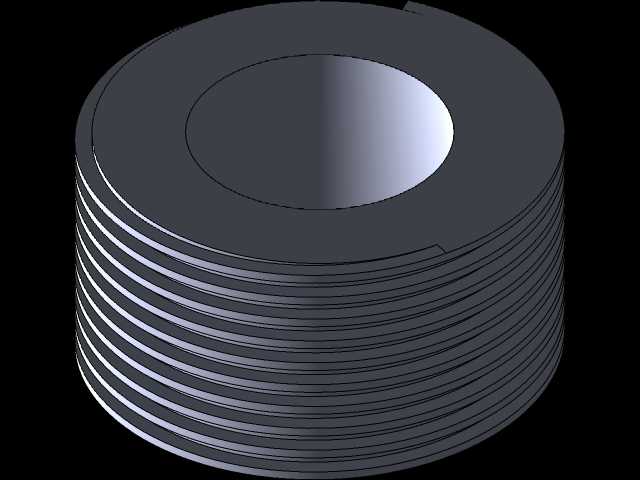

　　车架设计采用平板加立板的组合方式，底板承担纵向梁作用，两侧立板承担轴系支撑。多处圆孔并非装饰，而是轴、销、螺钉或卡扣的定位特征。装配顺序上，宜先将车轮轴与底盘连接，再安装传动齿轮和中间轴，确认齿轮转动顺畅后放入搅拌罐，最后合上后部支撑压盖。搅拌罐外表面的环形肋条一方面增强筒形件刚性，减少薄壁打印或注塑后的变形，另一方面也形成真实搅拌筒的视觉特征。罐体内部若进一步扩展，可增加螺旋叶片，使转动时具备更明确的物料导向效果；若只做外观展示，则封闭筒体也能满足需求。

　　在工程建模过程中，需要重点检查运动包络。搅拌罐旋转时，外圆、端部法兰和齿轮不能与驾驶室后壁、车架立板、后轮轮胎发生摩擦；齿轮啮合区要保留润滑或装配公差空间；车轴与轮毂之间建议设置小间隙配合，避免玩具在轻微变形后四轮不能同时着地。驾驶室与底盘之间可采用定位柱加螺钉的方式固定，便于拆开维护内部齿轮。后部支架则应承受罐体重量和旋转时的轻微径向跳动，支撑面不宜做成完全刚性的全包结构，保留开口能够降低装配难度。

　　整体来看，该作品把混凝土搅拌车的典型功能浓缩为可转动罐体、齿轮传动、轮式底盘和模块化车架四个部分。结构没有追求复杂液压系统，而是突出最容易被理解和验证的机械关系：车辆移动提供场景，齿轮传递运动，罐体持续旋转，支架保证轴线稳定。对于三维建模人员来说，建模时应把轴孔配合、齿轮分度圆、罐体中心线、轮轴等高作为关键参数统一管理，使外观件与运动件之间既保持玩具的紧凑比例，又具备真实机构的装配逻辑。
