三百吨立式粉料储料筒仓结构

　　这套立式粉料储料装置主要面向混凝土搅拌站、预制构件厂、干粉砂浆生产线以及工程现场集中供料场景，用来密闭储存水泥、粉煤灰、矿粉等粉状物料。设备采用高耸圆筒仓体配合下部锥形斗的布置方式，物料依靠重力向锥底汇集，再通过螺旋输送或气力输送设备向外定量供给，能够减少粉料受潮、扬尘和人工转运损耗。

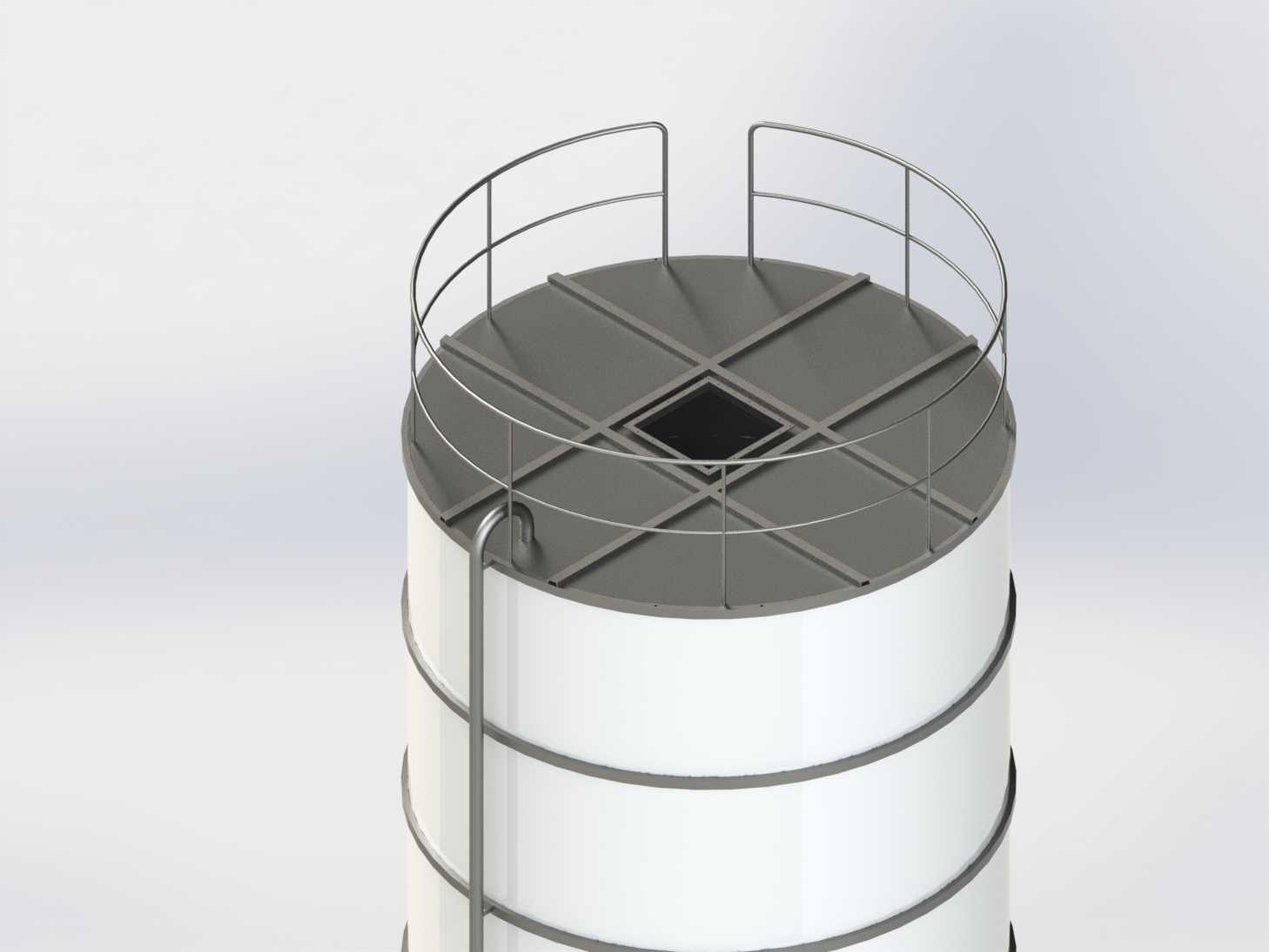

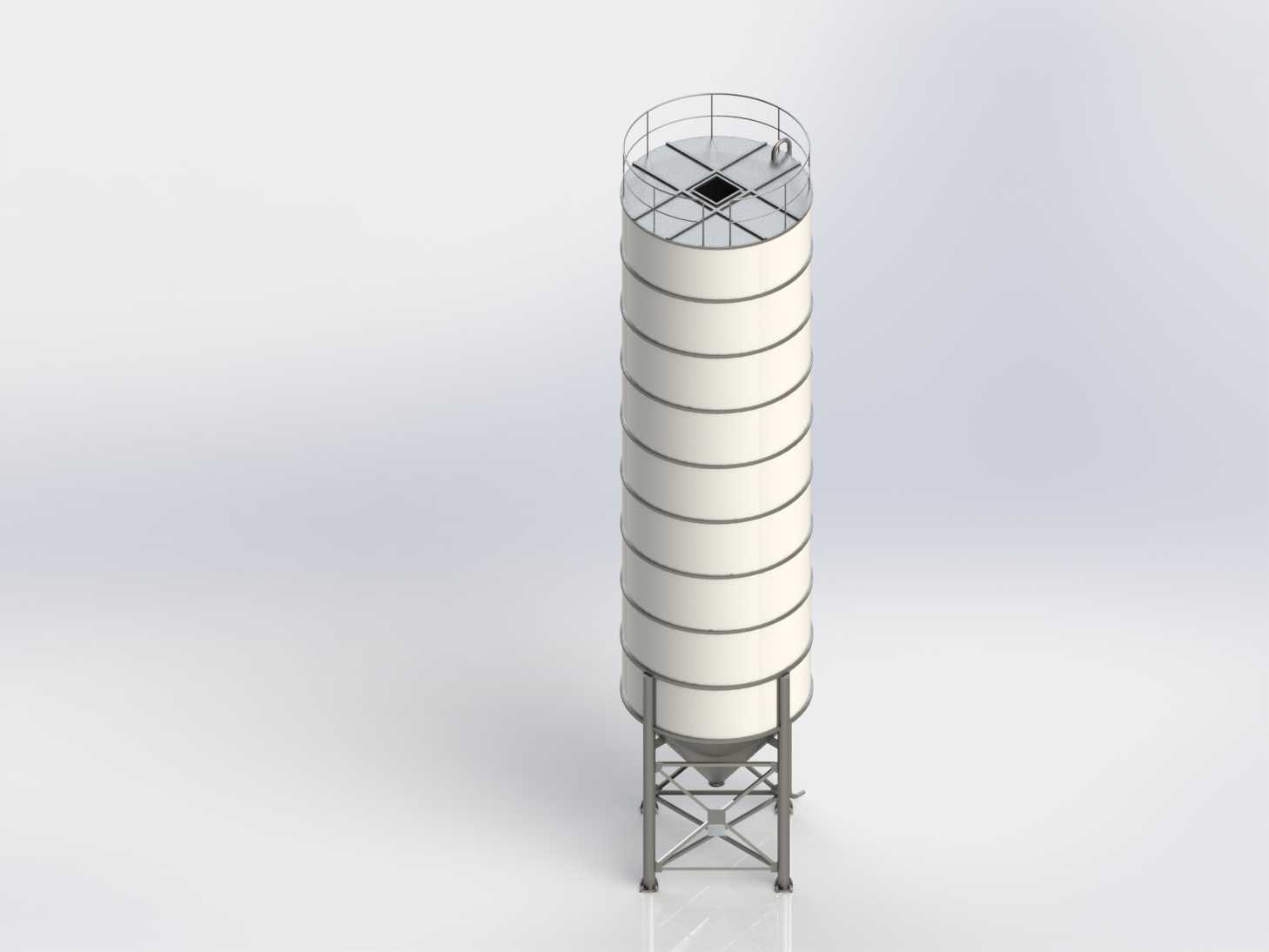

　　从现场布置看，仓体直径约4.2m，有效储料能力按300吨级水泥工况考虑，整体高度明显大于直径，适合在场地平面受限但允许竖向布置的搅拌站内使用。圆筒段承担主要储料容积，外壁设置多道环形加强箍，用来约束薄壳仓壁在满料、卸料和风载作用下的局部变形。仓顶布置检修平台、安全护栏、人孔及进料接口，顶部中心区域预留除尘或排气相关接口位置，便于进料时释放仓内空气，也方便后期维护人员检查料位装置和仓顶附件。

　　下部锥斗是粉料流动的关键区域。锥段角度需要结合水泥休止角、物料压实状态和卸料顺畅性确定，避免粉料在锥壁附着、架桥或下料不均。锥斗与圆筒段之间通过过渡环连接，焊缝和支撑受力集中，建模时需要保留过渡区的板厚变化和加强结构。仓体底部不是直接落地，而是由四根立柱组成的钢架承托，立柱之间设置交叉斜撑和水平联系杆，形成稳定的空间桁架。支腿将锥斗抬升到足够高度，下方留出输送设备、阀门、检修通道和车辆接料空间，这一边界在设备选型和厂区布置时必须提前校核。

　　结构设计思路上，仓体既要满足容积需求，也要控制运输和现场安装难度。圆筒仓壁可按分段卷板、法兰或焊接拼装的方式考虑，环向加强件能够提高薄壁筒体刚度；支腿框架则承担竖向料重、风载荷、检修载荷以及卸料时可能产生的振动。模型中支腿底部设有底板，可与基础预埋件或地脚螺栓连接，实际工程中还需要根据地基承载力进行混凝土基础设计。若布置在露天场地，风荷载对高细比筒仓影响较大，支腿斜撑的方向、节点板厚度和螺栓连接位置都应在详细设计中复核。

　　使用过程中，粉料由罐车气力输送至仓顶进料管进入仓内，仓内料位可通过料位计或称重系统监测。卸料时，粉料经锥斗下部出口进入螺旋输送机，再送往计量斗或搅拌主机。为防止结拱，锥部可根据需要配置助流气垫、振动器或空气炮接口；仓顶应配置除尘器、压力释放装置和检修防护设施。对于潮湿地区，仓体外部还可结合保温、防腐和爬梯护笼等附属设计综合考虑。

　　三维建模时，圆筒、锥斗、加强环、支腿、平台栏杆和顶部护栏均按独立结构层次组织，便于工程人员检查装配关系。仓壁与锥斗属于钣金厚壁类构件，支腿和斜撑属于型材焊接框架，两类结构的连接节点是建模重点。顶部平台栏杆采用环形布置，人孔和进料口位置需要与实际检修路线对应；底部出料口中心线、支腿跨距、基础底板开孔位置应保持一致，避免后续与螺旋输送机或基础图纸发生干涉。整体模型不仅表达了储料仓的外观形态，也清晰呈现了粉料仓储设备从进料、储料、卸料到支撑安装的完整结构逻辑。
