两级展开式圆柱齿轮减速传动装置

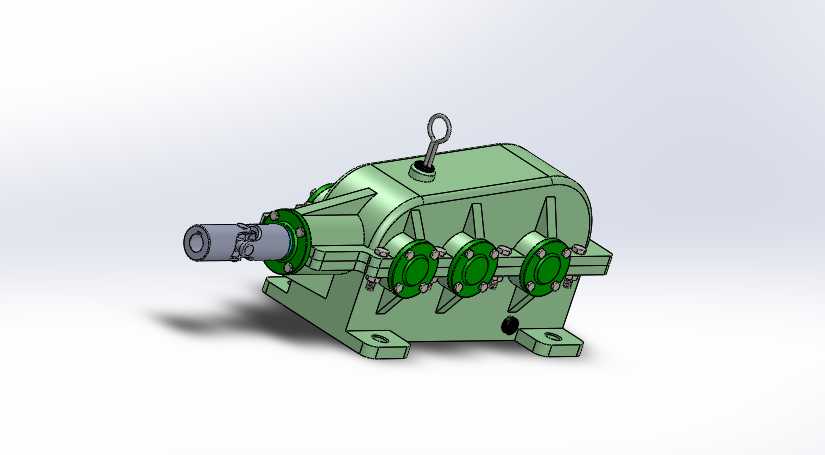

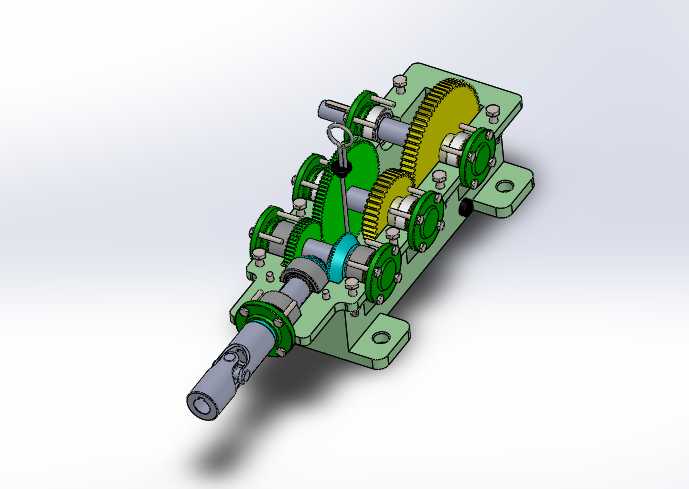

　　该减速传动装置采用两级展开式圆柱齿轮传动布局，输入轴与输出轴呈同轴线异侧布置，可适配原动机与工作机存在一定轴间距的传动场景，常见于小型输送设备、实验台架传动、轻工机械动力传输环节，用来匹配高转速低扭矩原动机与低转速大扭矩负载端的转速扭矩转换需求。从结构布局来看，两根中间轴平行布置于箱体内腔，齿轮副依次啮合实现动力的两级减速，高速级齿轮采用较小模数搭配较大传动比分配，低速级齿轮采用稍大模数承载输出端更大扭矩，所有齿轮均采用直齿圆柱齿轮结构，加工装配难度低，传动过程无轴向力，可简化轴承选型与箱体支撑结构设计。箱体采用剖分式铸铁结构，上下箱体通过定位销定位、螺栓紧固实现连接，结合面加工精度满足密封要求，无需额外密封垫即可防止润滑油渗漏，

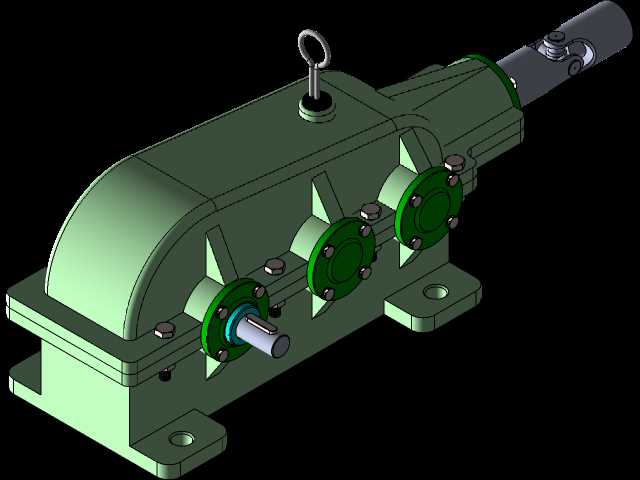

　　箱体底部设置带安装孔的支撑脚，安装孔间距符合常规小型传动装置的安装边界，可直接通过螺栓固定在设备机架的安装平面上，输入轴、输出轴均伸出箱体外侧，轴端加工有标准键槽，可通过联轴器、带轮等标准传动件与上下游设备连接，轴伸处采用端盖加毡圈油封的密封结构，既可以阻挡箱体内润滑油泄漏，也能防止外界粉尘、碎屑进入箱体内部污染润滑油与啮合齿面。支撑轴系采用深沟球轴承作为转动支撑，轴承安装在箱体的镗孔内，通过轴肩与轴承端盖实现轴向定位，轴承端盖与箱体之间设置调整垫片，可用于调整轴承游隙，补偿加工与装配过程中的尺寸误差，保证轴系转动灵活无卡滞。齿轮与轴的连接采用平键周向定位加轴肩轴向定位的方式，保证扭矩传递可靠，无相对窜动，高速轴输入端、

　　低速轴输出端的轴颈尺寸符合常规通用传动件的安装尺寸范围，可直接适配市场上常见的联轴器、链轮、带轮等标准连接件，无需额外定制转接零件。箱体顶部设置有观察孔盖板，可在不拆解箱体的情况下观察内部齿轮啮合情况，也可通过观察孔加注润滑油，箱体下部设置有油塞，用于定期更换箱体内的润滑油，日常维护操作便捷。设计过程中优先考虑了装配工艺性，所有轴上零件均从箱体剖分面处完成装配，轴的直径变化符合零件装配的阶梯轴设计原则，装配时可依次将齿轮、轴承、轴套等零件从轴端套装到位，再整体放入箱体下半部分的轴承镗孔内，最后扣合上半部分箱体完成总装，装配流程顺畅，无工艺死角。传动比分配遵循等强度设计原则，两级齿轮的接触强度、弯曲强度均留有合理安全裕度，

　　可在额定负载下长期稳定运行，齿轮啮合侧隙控制在合理范围，既可以补偿热膨胀带来的尺寸变化，也能保证传动精度，减少回程误差。箱体的外形轮廓规整，无突出的尖锐结构，外部安装的端盖、紧固件均不超出支撑脚的安装边界，安装时不会与周边设备结构产生干涉，整体结构紧凑，占用安装空间小，可适配安装空间受限的设备布局场景。润滑方式采用浸油润滑，低速级大齿轮浸入箱体内润滑油的深度符合设计规范，齿轮转动时可将润滑油带到啮合齿面实现润滑，同时飞溅的润滑油也可到达轴承位置，对轴承进行润滑，无需额外设置润滑管路，结构简单可靠，日常维护仅需定期检查油位、按周期更换润滑油即可，维护成本低。
