三层重载齿轮减速传动提升机组

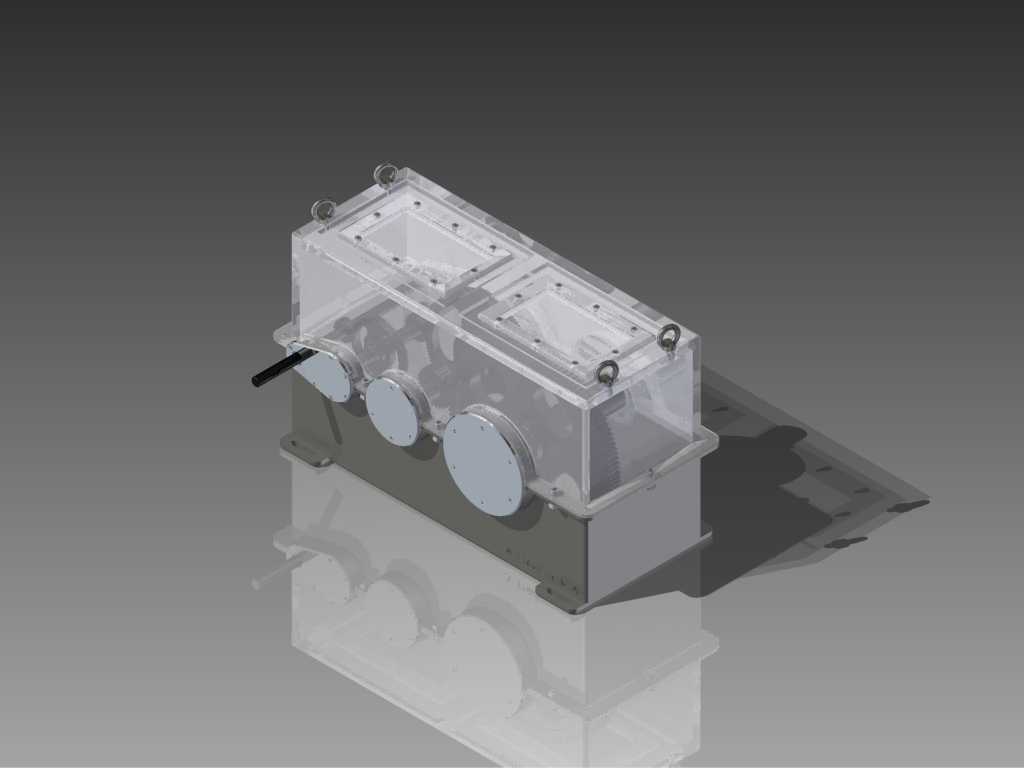

　　这套三级齿轮减速传动装置主要面向重载低速提升工况，常见于电梯曳引配套、车间固定工位物料卷扬、小型货梯升降驱动以及需要大扭矩输出的低速牵引场景。整机采用三层叠置的箱体布局，将高速级、中间级与低速输出级沿竖向分层布置，相比同传动比的平行轴单层减速器，能在有限的车间占地内压缩横向跨度，对于安装空间局促、侧向预留检修通道不足的老旧厂房改造项目尤其友好。

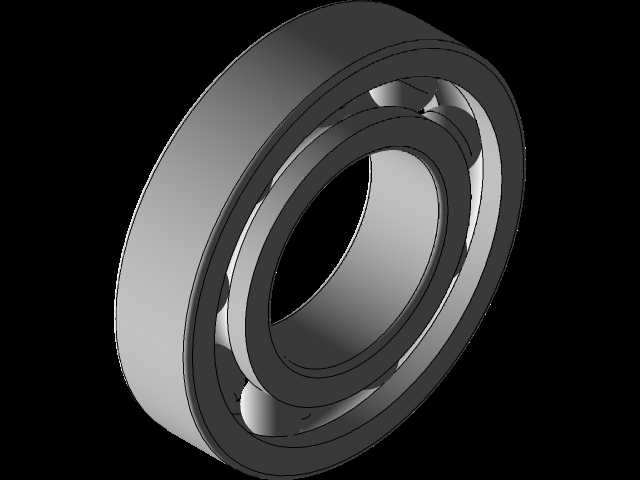

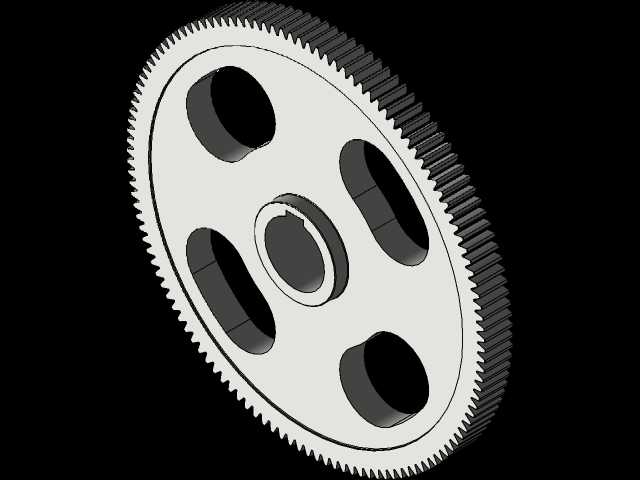

　　从传动链逻辑来看，动力从高速端输入后，依次经过三级圆柱齿轮副完成减速，每一级齿轮的模数、齿宽都按照载荷梯度逐级放大：高速级转速高、传递扭矩小，选用较小模数齿轮以控制啮合线速度、降低运转噪声；中间级完成转速与扭矩的过渡匹配，齿宽适当增加以分散齿面接触应力；低速级直接对接提升负载输出轴，齿轮模数最大、齿宽最厚，能够承受启动瞬间的冲击载荷与负载悬停时的反向静扭矩。所有齿轮轴均配套滚动轴承支撑，轴承座与箱体镗孔一体加工，保证各轴系的平行度与同轴度，避免长期重载运行后出现轴系偏载、齿面局部点蚀的问题。

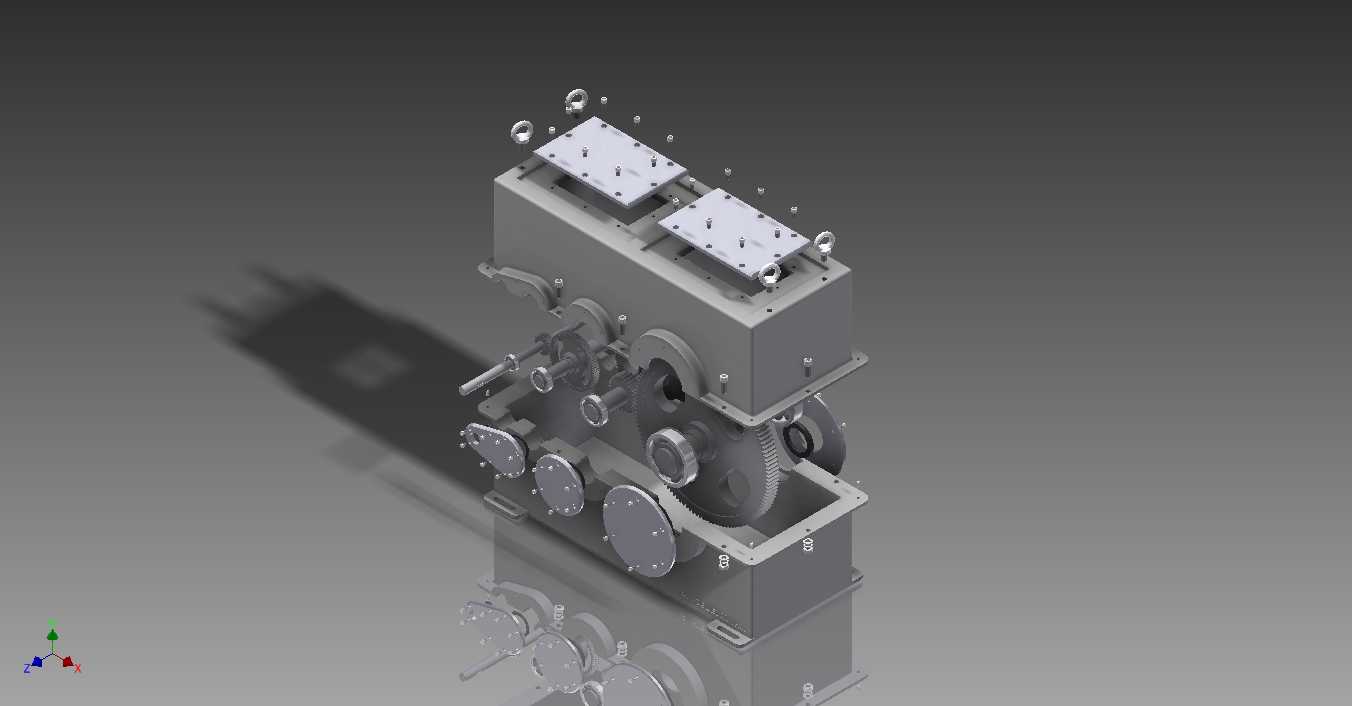

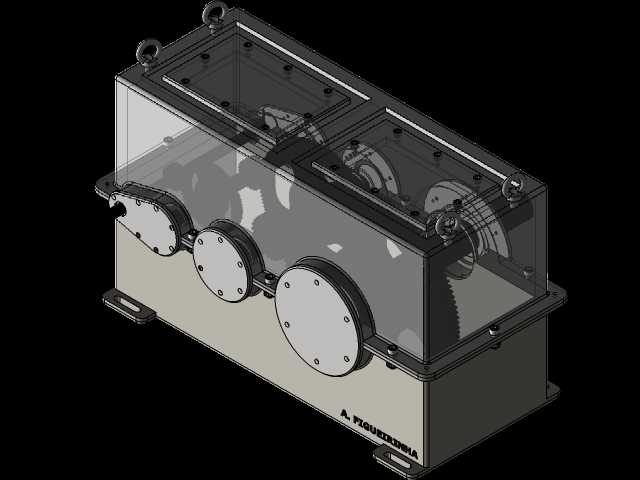

　　箱体采用分体式拼接结构，上下分层的壳体通过定位销与高强度螺栓紧固，结合面加工有密封槽，既可以在装配时逐层调整齿轮啮合侧隙，也方便后期运维时拆开对应层级检查齿面磨损情况，无需将整台设备从安装基础上完全拆解。箱体顶部预留了两块带安装孔的固定板，板面的孔位按照标准提升机架的安装间距排布，现场安装时可以直接将减速器本体固定在驱动平台的钢梁上，不需要额外焊接转接支架；箱体侧面伸出的操作手柄用于检修盘车，在断电状态下可以手动转动输入轴，调整吊具位置或者排查卡滞故障。

　　安装边界方面，整机竖向高度由三层齿轮的中心距叠加决定，底部支撑脚的开孔尺寸匹配常规槽钢基础的安装孔距，侧向突出的轴端、手柄与油位检视部件都预留了足够的操作空间：输入轴端需要留出联轴器安装与电机对接的长度，低速输出轴端要匹配曳引轮或者卷筒的安装位，箱体侧壁的油塞、透气帽位置避开了安装贴合面，日常加注润滑油、排放废油时不需要挪动周边管线。设计过程中针对提升工况的特殊要求做了对应强化：输出轴的轴向定位采用双向止推结构，能够承受吊重悬停时产生的轴向窜动力；箱体内部的润滑流道经过导向，低速级齿轮的浸油深度控制在合理范围，既保证齿轮啮合面充分润滑，又避免高速搅油产生过多热量；壳体外侧布置的加强筋沿着轴承座受力方向延伸，将齿轮啮合产生的径向力直接传导至底部安装基础，减少箱体自身的形变。

　　在实际选型匹配时，这套减速装置的输出转速区间适配常规货梯的升降速度，输出扭矩覆盖数吨级额定提升载荷的需求，三级传动的总效率能够满足长期连续运行的能耗要求，整机结构没有复杂的电控元件，全部为机械传动部件，对于粉尘、湿度较高的工业现场适应性更强，维护点集中在齿轮润滑油更换、轴承间隙检查与紧固件预紧几个常规项目，运维门槛较低。建模过程中所有齿轮的齿形参数、轴肩定位尺寸、轴承安装位、箱体连接孔位都按照实际装配关系搭建，各部件之间的干涉间隙符合机械设计规范，能够直接用于装配校验、工况模拟与安装布局参考。
