焊接式金属承重工作台结构设计

　　这套焊接金属工作台的结构方案，主要面向车间小件装配、工位临时摆放、维修操作以及轻型工装承载场景。在实际产线布置里，这类台子常放在钳工工位旁、检测区边缘或者物料暂存区，用来放置手动工具、待装零件、检测样板，也可作为小型工件组对时的临时支撑面。它不像重型铸铁平台那样追求极高平面精度，而是以结构简单、制作方便、占地紧凑和承载稳定为核心，适合多品种、小批量生产环境下快速复制布置。

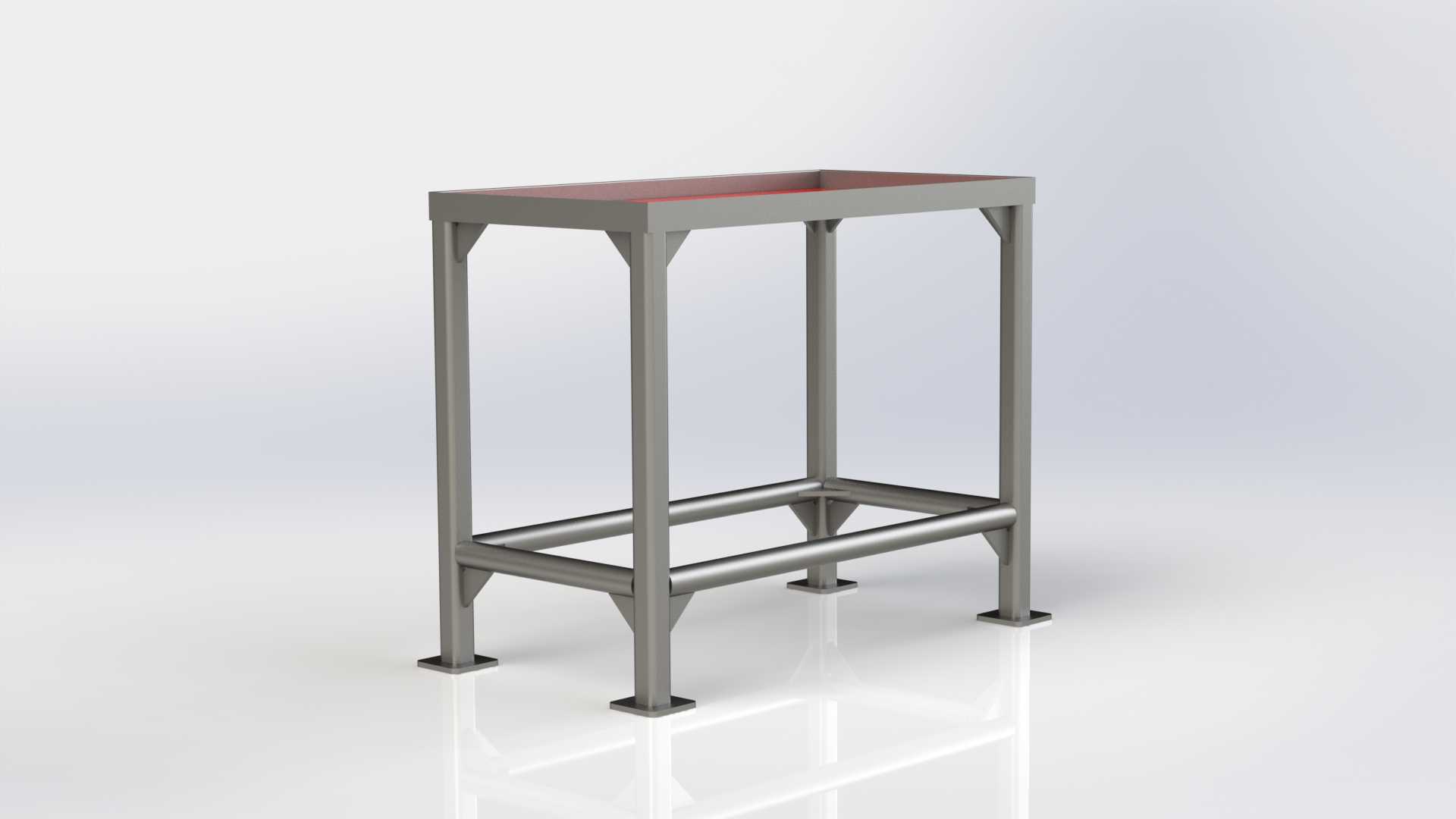

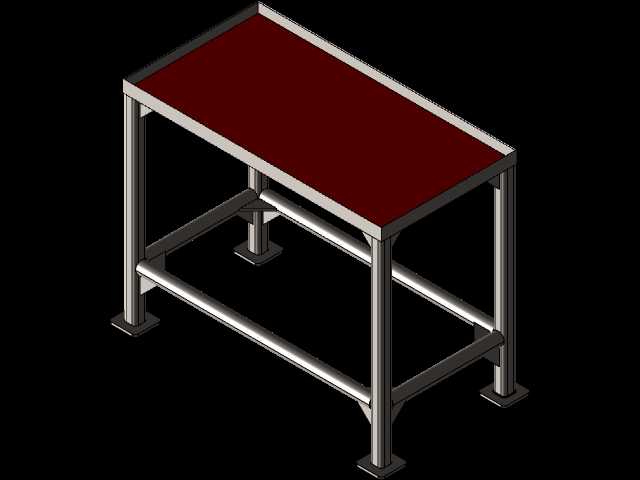

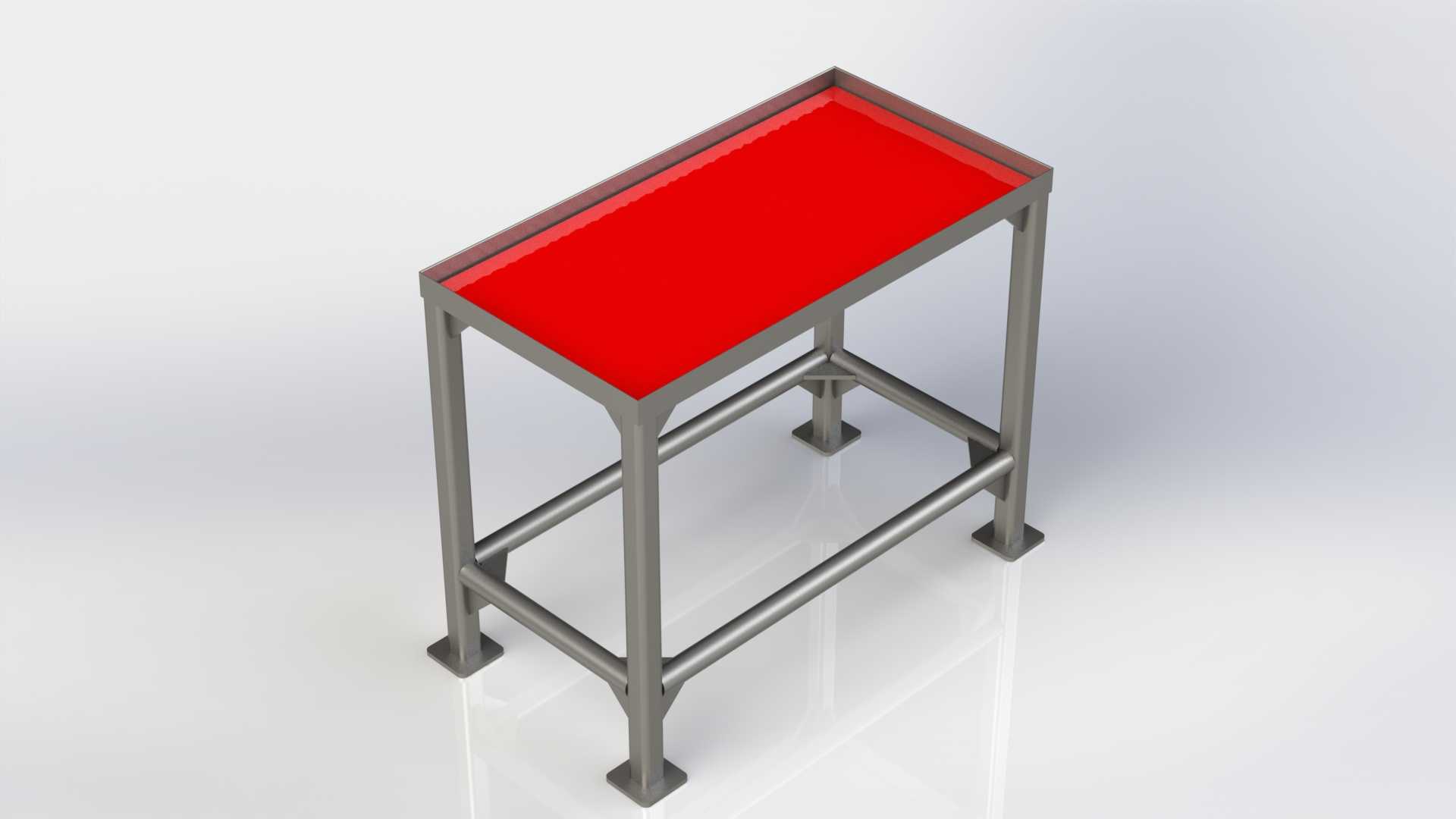

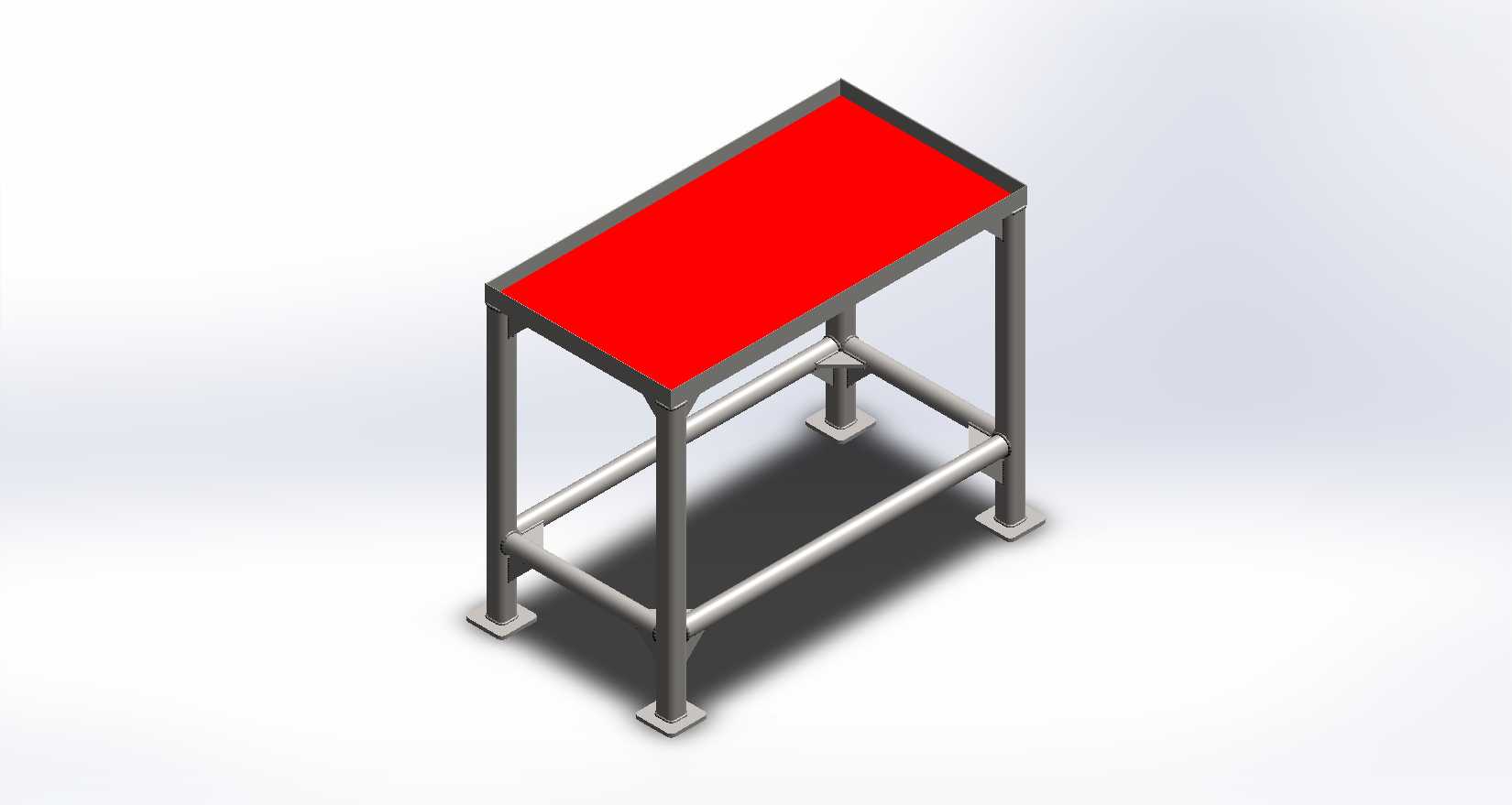

　　台面采用矩形边框承托平板的形式，四周由金属型材围成封闭框，红色面板嵌入或固定在框内，既形成平整操作面，也通过边框限制面板边缘变形。台面长宽比例偏向窄长型，适合沿墙面或设备间距布置；在通道受限的维修间、装配线边，窄长台面可以减少人员转身和物料横向搬运距离。台面高度按照常规站立操作设定，腿部立柱从台面四角向下延伸，保证操作者取放工件时不必过度弯腰，也能适配常见工位器具的摆放高度。

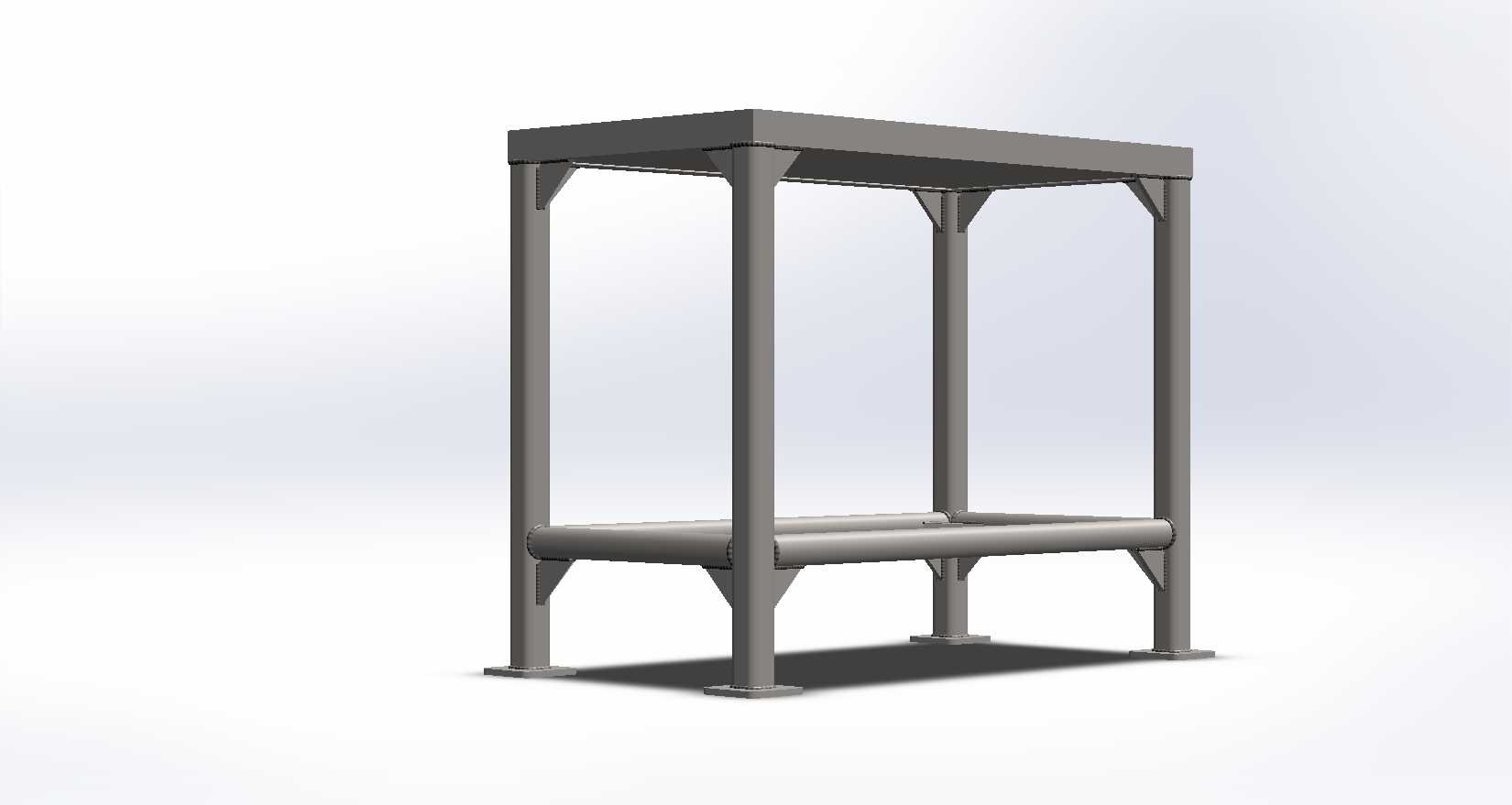

　　支撑体系由四根立式腿柱、底部落地脚盘以及多层横向连接杆组成。腿柱选用方形截面金属件，抗弯方向明确，节点处采用焊接连接，避免螺栓松动后产生整体晃动。底部脚盘扩大了与地面的接触面积，压力不再集中在管端，放置在水泥地面或环氧地坪上时更稳；若现场需要固定，也可在脚盘预留孔位处通过膨胀螺栓与地面连接。前后腿之间设置低位横杆，既承担拉杆作用，提高框架抗扭能力，也可作为脚踏杆使用，人员长时间站立操作时能够调整脚部姿态。腿柱中部的横向撑杆则把左右两侧框架连成整体，减少台面受偏载时的张开变形。

　　从受力路径看，台面上的竖向载荷先通过面板传递到四周矩形框，再由框体四角传到立柱，最终经脚盘分散到地面。偏置载荷是这类台子最容易被忽视的工况：当工件放在台面一角时，相邻两根立柱承受较大压力，另一侧腿柱会出现轻微上拔趋势，因此底框和侧框的焊接节点不能只做外观点焊。模型中横杆与立柱在多个高度形成闭合空间框架，能够把单侧受力转化为整体框架的弯曲和扭转，显著降低单条焊缝的应力集中。

　　设计思路上，该结构没有采用复杂铸件或冲压件，而是以常规金属管材、型材和平板切割件为主，下料后通过夹具定位即可焊接成型。矩形台面边框负责保证上平面轮廓，四根立柱控制高度和垂直度，横撑负责框架稳定性，脚盘负责地面接触。构件数量少、加工路线短，适合维修车间自行制作，也适合设备厂家作为随机配套工位台批量生产。焊接完成后，可对焊缝进行打磨，框架表面做防锈喷涂，台面面板根据使用环境选择钢板、不锈钢板、防静电板或耐磨复合板。

　　安装边界方面，需要重点核对台脚占地轮廓与台面投影之间的关系。脚盘略向外或与立柱对齐布置，设备就位时应保证四个脚盘同时着地；地面不平会造成某一脚悬空，台面受载后出现扭动并伴随焊缝疲劳。台子后方若贴近墙面，应预留清扫和管线维护空间；前方则需保证操作者站立区域，不建议把低位横杆作为强行踩踏或登高结构。台面周边不宜长期放置远超设计载荷的集中重物，若需承载模具、电机等较重工件，应在台面下方增加中间立柱或加密横撑，并复核面板厚度与框体挠度。

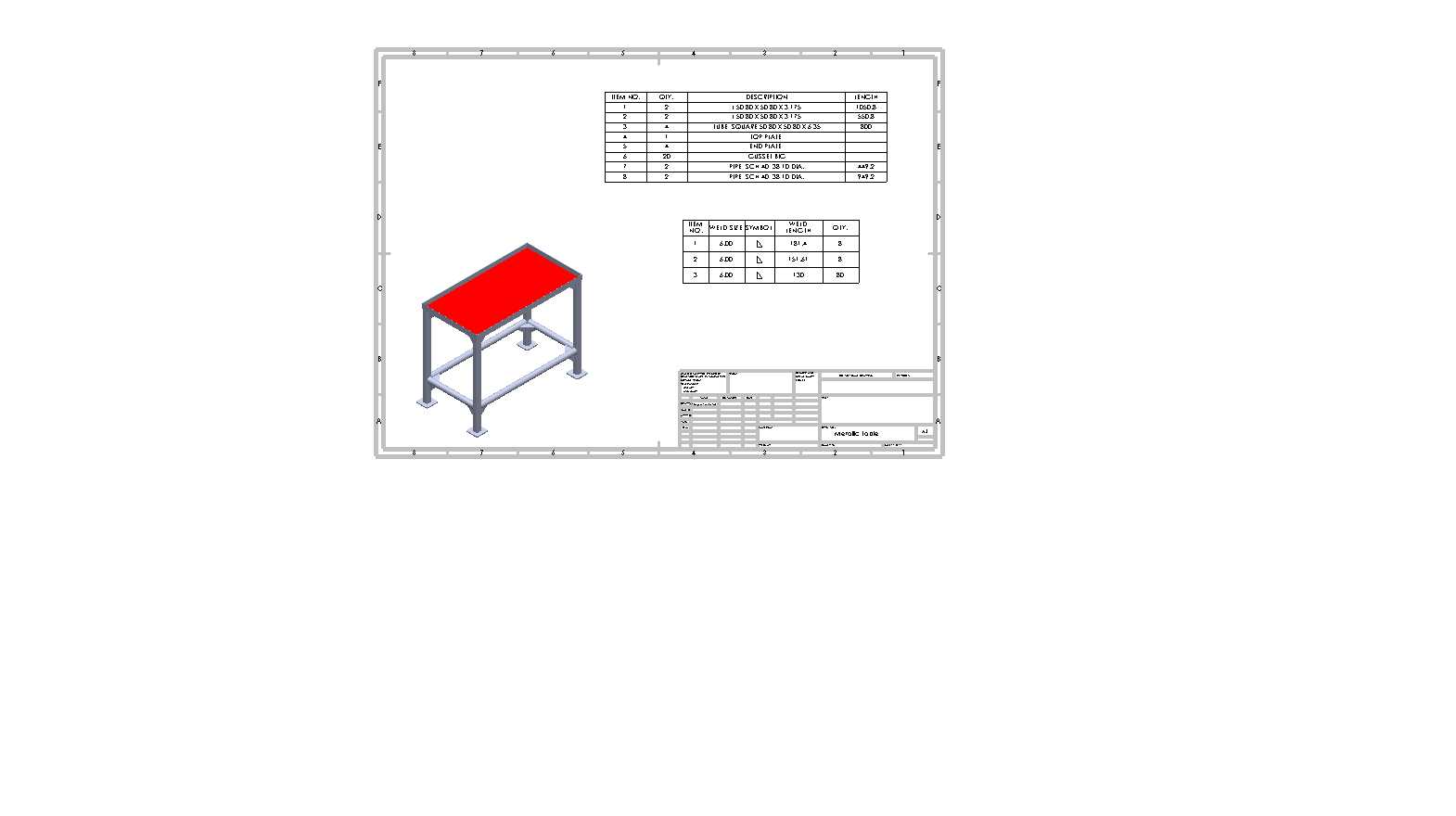

　　在三维结构建模时，矩形管、脚盘、横撑和台面面板均可按实际规格建立参数化尺寸，便于调整台高、台宽和承载等级。焊缝位置虽然在外观上被简化处理，但结构评审时应明确满焊、段焊或角焊的要求，尤其是立柱与台面框、立柱与底脚盘、横撑与立柱交汇处，这些节点决定台子长期使用后的刚性表现。整体造型简洁直接，没有多余装饰，符合工业工位器具对实用性、可制造性和维护便利性的要求。
